这个有用的晶体管测试仪允许用户快速检查一个NPN/PNP晶体管，JFET或（v）MOSFET以及确定其端子或引脚的方向。
三针BJT或FET提供了6种可行的相关配置，但只有一种可能是正确的。
该通用晶体管测试仪电路提供了简单且无人驾驶识别适当的晶体管配置，也可以同时创造晶体管的实际检查。
电路是如何工作的
所述测试电路本身包括一个晶体管，该晶体管与所述待测晶体管(TUT)共同形成一个不稳多谐振荡器电路。
测试仪采用5个测试槽，彼此靠近，由其各自的标签确定：
E / S - B / G - C / D - E / S - B / G.
这种布置使下面显示的设备可以通过所提到的配置检查：
•双极晶体管:EBC / BCE / CEB，反向:BEC / ECB / CBE。
•单极晶体管(fet): SGD / GDS / DSG，反向:GSD / SDG / DGS。
电路的觉测多谐振荡器级振荡并闪烁着明亮的白色LED(图1)当测试晶体管被正确连接时。如果交换晶体管的E和C引脚，LED也会闪烁，但是闪烁的速度会更快。
这证明了即使当它们的发射器和收集器引线互换时，也可以使用几种BJT的真实性。性能特点这可能低于正常配置。
测试JFETS.
在测试时JFET.具有对称的源极和漏极结构，可以仅将栅极销与任何保证级别区分开，并且可以互换源极和排水销。
晶体管欠测试的负载电阻是通过使用电阻R3 / R4的具有一半电源电压的潜在分频器电路的构造。这使得普通开关（S1）能够从N（PN）转换为P（NP）。
使用LED指示灯
一个闪烁的领导揭示了所测试设备的正确定位！如果LED仍然关闭或保持不断地指示不正确的配置或死亡，则吹入BJT。
这种情况另外可以指示被测试的单元可以简单地不是晶体管。
该项目可能，例如，是一个3针电压调节器，一个可控硅或可控硅等等。
使用蜂鸣器指示器
下图所示的通用晶体管测试仪的下一个变体使用a压电蜂鸣器而不是LED指示灯。与LED版本相比，该设计中的频率确定电容器值可以看到大大减少，以增加振荡频率并使其声音。
来自蜂鸣器的低音量嗡嗡声声明晶体管是正确插入的，并且完美地完成了作业。
如果蜂鸣器没有声音，则表明BJT或被测FET要么插入错误，要么可能完全死亡。
按钮允许您在连接时立即切换电路并同时检查晶体管。整个电路可以在没有任何困难的情况下容纳在一块微小的veroboard上。电源可从标准的9 V PP3电池获得。
Gostei Muito。
oPrazerémeu！

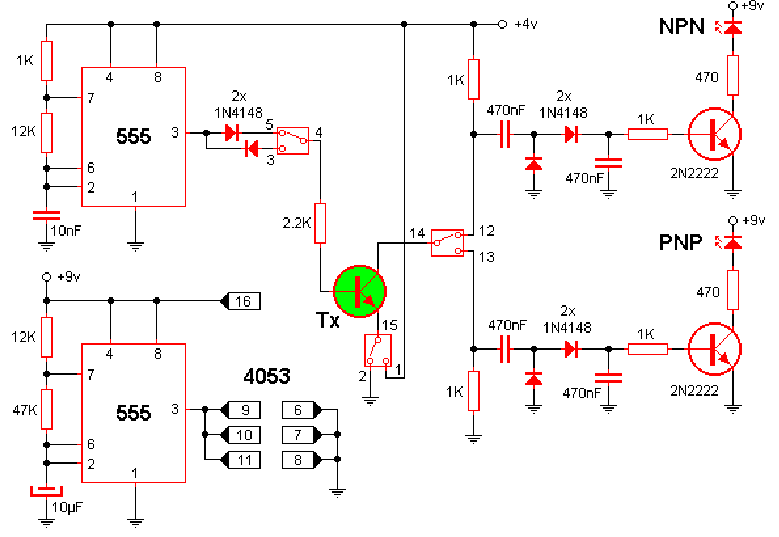

你好先生Swagatam。我想了解一下这个电路，如果真的用于mosfet测试，以及470nf的电容在晶体管pnp和npn的基础上的作用是什么。这是网站…https://www.homemade-circulay.com/wp-content/uploads/2021/05/bjt-tetser-circuit.png非常感谢..
