这篇文章讨论了一种简单的电子温度调节电路，它可以专门用于调节温室温度。这个主意是Leo先生提出的。
技术规格
我正在寻找一个指南，以建立一个基本的温度调节器电路。我有一个从lidl购买的太阳能充电器，(SLS 2200 A1)有输出5,7.5和9.5v DC 0.5A。它将用于温室的土壤加热。
我的想法是用黑色的滴灌管作为一个“太阳能电池板”来加热水，用一个小体积的泵调节传播盘下的温度。非常感谢您的建议。
我曾见过类似的鸡蛋孵化器设置，冰箱温度控制等，但需要它在一个分配，所以唯一的电源是小面板。如果可能的话，是否有可能增加内部电池的容量，并增加一个加热元件。
再次感谢。
利奥
介绍
在进入主电路概念之前，有兴趣了解一下上面请求中表达的几个参数，如下所示:
什么是“黑”滴灌:
我们都可能听说过很多关于滴灌,水是美联储对农作物的方法在整个分配领域通过一个狭窄的管道网络,允许水直接滴在底部的茎作物持续一段时间。该方法有助于节约用水，并允许水到达关键区域，如作物的根系，从而更好的生长和效率。
这里采用了一种相同的方法，但传统的管道被黑色的聚氯乙烯管道取代。后盘管有助于自然吸收来自太阳光线的热量，并允许水通过它自然变暖，而不依赖昂贵的人工公用事业电力。温暖的水最终会帮助深层土壤升温，从而获得预期的温室效应。
什么是传播托盘:
这些可以是排列在一个大托盘状的塑料种植盆，以允许更深的土壤含量到幼苗在最小的空间，这是专门为优化室内种植而设计的。
分配是什么：
它可以指一个小花园或一块土地，如这里所解释的:
https://en.wikipedia.org/wiki/Allotment_%28gardening%29

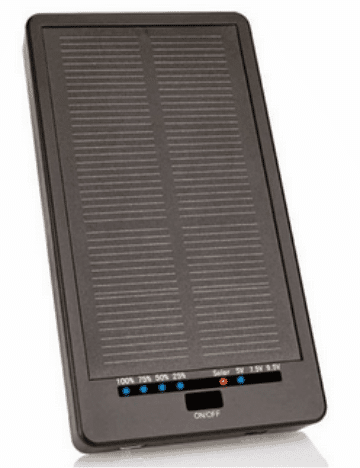

太阳能电池板:指定的太阳能电池板是一个自给自足的单位，包括一个太阳能电池板的输出为5，
7.5和9.5v DC (0.5A)。它还包括一个4步充电指示电路，最有趣的是，它还包括一个内置的2200mAH锂离子电池，这样你就不用担心外部电池集成，而可以在阴天使用现有的设施。
温室效应的基本要求
现在让我们回到温室温度调节电路的实际要求，这里的想法是保持土壤温度高于大气温度10到20摄氏度，以促进或促进种子萌发。
因为种子通常在比大气温度高的土壤中发芽更快，这反过来会导致种子最初的根发育得更强，而不是叶子发育得更大。
一般来说,热垫在传播托盘用于加热土壤,但在目前应用滴灌水本身就是加热,用于产生相同的结果,它看起来更令人印象深刻,因为热垫有时可以混乱引起火花,火灾或加热的土壤(如果附加恒温器失败)。
然而，下面讨论的电子温度控制器电路可以用于任何加热系统，包括热垫。
在提出的设计中，黑色管道内的水的自然加热是由外部加热元件辅助的，直到水的温度达到最佳点。一旦这个阈值被感知到，加热器就被调节器电路关闭，并保持在那个位置，直到温度下降到一个相对较冷的水平。
零件清单
D1 = 1 n4148,
A1- a3 = 3/4 lm324，
光电子= 4 n35
电路操作
参考上图，这实际上是一个简单的温度控制器电路，可以很好地用于调节土壤温度在拟议的温室应用。
这里的温度传感器D1是我们自己的“花园”二极管(没有双关语的意思)1N4148翻译每一度(C)上升的环境温度为2mV的下降本身。
运放A2是专门用来检测D1上电压的变化，并将差值馈送到A3上，这样结果就会照亮所附光耦合器IC内的LED。
在P1的帮助下，可以预先设定上述动作发生的阈值。
光器件的输出与NPN驱动级连接，NPN驱动级负责在达到上述阈值时关闭加热器。
根据用户的喜好，传感器和加热器可以放置在任何需要的位置上。例如，加热器可以放置在传播盘下方，或在水箱内部，从那里的水被供应到黑色管道。
基于同样的理由，传感器可以放置在周围的任何地方，可以在传播盘下面，在土壤里，在管道里，或者只是在水箱里。
该单元的容量可以根据应用进行升级，只需使用一个更重的额定太阳能电池板，并用一个更高的额定mosfet取代TIP122。加热器也可以根据要求进行升级。
黑灌溉管:
GARDENA供应管4.6 mm(3/16“)是滴水头和喷嘴的供应管。它是抗紫外线和不透光，从而保证长期使用。它可以安装在地上和地下。这管子的长度是15米。
我想你已经破译了其他的参考资料。如果可能，可以增加两个。
需要一个小体积/流量的泵来循环加热的水，因为对流是不够的。
将热水系统与冷水系统隔离的简单阀门系统。(热的是温室外的管道，冷的是100升的水。)
是的可以实现添加,请提供电压和低容量的amp规格泵和阀门系统,如果可能还提供阀系统要使用的类型,可能是由一个编号etc.just如您所提供的太阳能电池板。
不确定什么阀门系统?但我们会看看一些模型店的细节。
好的,没问题!
我在易趣上买了一个，下面是详细信息:
1 x RS-360SH泵送电机
简单的齿轮式泵送模式，通常用于水族，DIY模式等
直径:2.7厘米
长度:5.2厘米
出水孔直径:4mm
额定电压:7.2 v
适用电压:3v-12v DC(用红点标记端子为正极)
看起来很理想，但你觉得呢。还在寻找阀门系统，不知道从哪里开始!?!我想小型蝶形制动器对这个来说就太过了。
哦，这里有一个额外的想法;是否可以有一组额外的温度/湿度传感器，和另一个泵设置为喷雾。这样可以保持温室内的湿度。这似乎是一个可能值得你申请专利的设置!
好了好了。让我想一想，我会尽快给你提供所需的数据。
申请专利是个好主意，但程序太繁琐了，只有保证了一些不错的收入来源，申请专利才有价值，
无论如何，感谢你的建议!谢谢
