MJ11022 (NPN) Datasheet(数据表)- Complementary Pair

MJ11021(PNP) MJ11022 (NPN)是高电压互补对达灵顿晶体管，适用于所有涉及高电压大电流的应用，如电机控制，逆变器等。

让我们来了解一下设备的数据表和主要规格:

主要的电特性

1. MJ11021(PNP) MJ11022 (NPN)是250V, 15安培互补达林顿晶体管
2. 由于天性达灵顿，器件表现出高直流电流增益，通常在10安培，hFe可以至少400
3. 集电极对发射极的连续电压处理能力最小为250V
4. 集电极-发射极饱和电压要求低，当电流为@ 5安培时，饱和电压约为1V。
5. 该设备在44V VCE和4安培电流250ms下进行SOA验证
6. 这些产品在生产过程中不含任何铅。

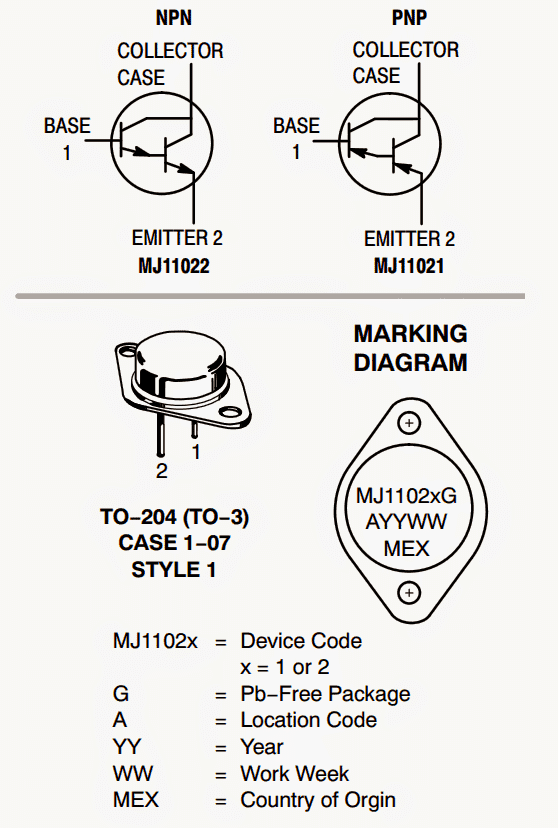

引脚分配图

MJ11021(PNP) MJ11022 (NPN)晶体管的最大额定值如下所示

采集器−发射极电压VCEO 250 Vdc

采集器−基极电压VCBO 250 Vdc

发射极−基极电压VEBO 50vdc

集电极电流−连续15安培

直流峰值30安培直流

Base Current ib0.5 Adc

总功耗PD 175瓦@ TC = 25°C

25°C以上降额1.16W/°C

操作和存储节点TJ，

Tstg -65 ~ +175温度范围−65 ~ +200℃

以上是在任何情况下都不可能超过的数字，以防止设备的永久损坏。
