e系列标准电阻器值

提供给它们的电阻值落在标准或优选的电阻值范畴内。

:美国普拉卡什

在标准电阻类别内的值是按对数顺序排列的，并与元件的精度相对应。

这使得在标准电阻类别内的值可以根据组件上的容差来放置。

这些值在标准电阻类别中的应用，也可以用于其他电阻、元件和电容器。

由于包括电阻器值在内的元件值的制造不能精确地完成，所以每个电阻器都有一个特定的公差值。

与电阻器相关的典型公差值可以为±5％，±10％和±20％。除了这些公差值外，还有±2％的公差值的可用性。

已经由标准电阻值和优选值组成的列表，以便确保并能够从可用的制造商集中选择标准值。

因此，这使得通过仅在优选范围内的电阻值范围和之后，可以使电阻器的制造能够易于减少制造商的清单。

这个领域已经获得了很多的吸引力，因为有一个高精度的特殊值的要求。

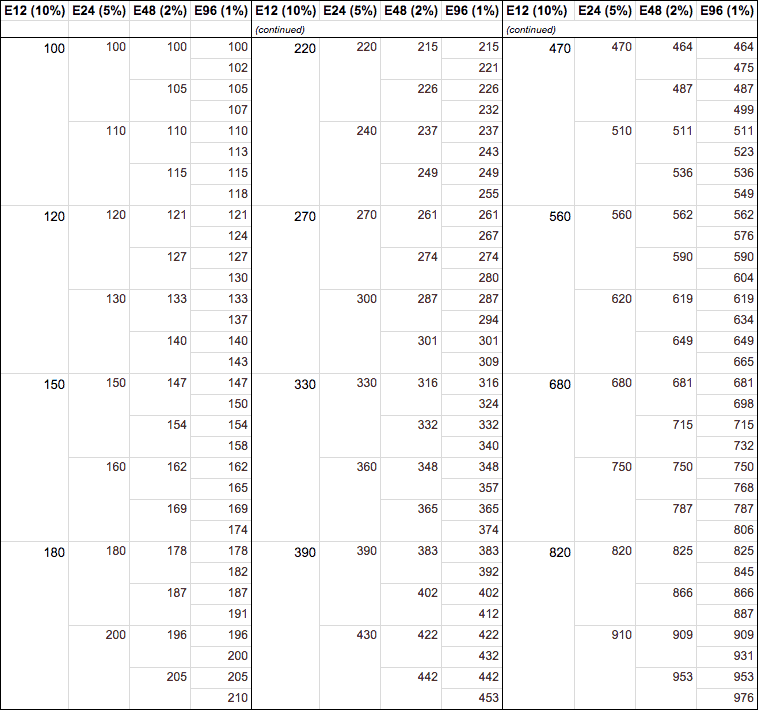

标准电阻值及其e系列

e系列的电阻器用于将公共电阻器的值按照它们各自的公差水平进行间隔和放置。

使用的电子系列是优选或标准值的系列。电阻器以这样的方式放置，以使得间隔完成，以避免公差频带的底部和容差频带的一个值与公差带的值和值的重叠。

例如，电阻为1欧姆值和±20%的公差水平;如果组件的实际电阻放置在容差带的顶部，则电阻器将具有1.2欧姆值。

在另一个例子中，其中电阻为1.5欧姆值和±20％的容差水平;如果组件的实际电阻放置在容差带的顶部，则电阻器将具有1.2欧姆值。

因此，可以通过在上述两个示例中阐述的方式计算宽范围的值来构建串联。该系列的计算和建设是在每十年的间隔完成的。

通过上述过程所产生的电阻器标准值的系列称为e系列，所产生的值称为首选值。

其中一个最基本的系列是E系列范围内的E3系列，由三个值组成，分别是4.7、1.0和2.2。

由于与电阻器相关的公差非常宽，因此该频率用于当今应用的频率非常少。但电阻的基本值广泛用于减少其股票持有。

e系列范围内的其他系列是E6系列，其值每十年计算一次，由6个值组成，公差水平为±20%。

E系列范围内的其他系列是E12和E24系列，其值在每十年的间隔下计算，并且分别由十二和二十四个值分别为±10％和±5％。

其他系列如e系列范围内的E96和E48系列也有，但它们不是很常见。

在大多数电阻，有可用的E12和E6系列。但这对e24系列是不正确的，因为它的公差系列非常接近，因此e24系列大多是在电阻的公差水平非常高。

因此，目前常用的e24系列电阻器包括金属氧化膜电阻器和其他类型的电阻器。

E24系列很少用于碳型电阻，其可用性再次稀缺。这是因为碳型电阻器在非常低的水平下具有公差范围，因为没有保证它们的值为如此接近的公差水平。

E系列的标准和优选的电阻器范围用于广泛，因此各种不同的制造组织作为标准采用。

例如，北美组织“电气工业协会（EIA）”采用了E系列的优选值。

其他各种部件的标准值和首选值

该系统用于电阻器的标准值采用，工作效率高。

这也同样适用于电阻器的其他元件。另一种适用的方法包括标准列表中列出的要使用的值的概念，而这些值又由组件的容忍级别决定。

电容器也使用E系列的首选值，包括低阶的系列，如-E3。

低容差等级的电容器采用E系列中的E6系列。电解电容器的公差范围很宽。

另一方面，陶瓷电容器的公差水平非常高，高于电解电容器的容差水平，从而也可以使用E24和E12系列的值。

例如，齐纳二极管等器件的击穿电压也遵循E系列EIA的首选值。

齐纳二极管的标准电压符合E24和E12系列的电压值。对于5伏的水平尤其如此，其中齐纳二极管的值为5.1伏。
