桥式整流器是由4个二极管组成的电子网络，用于将交流输入转换为直流输出。这个过程被称为全波整流。
在这里我们学习了整流二极管如1N4007或1N5408的基本工作原理，也学习了如何连接1N4007二极管建立桥式整流电路很快。
介绍
二极管是用于将交流电整流成直流电的重要电子元件之一。二极管具有允许直流电通过指定方向和通过其引脚整流AC的特性。让我们更详细地学习组件。

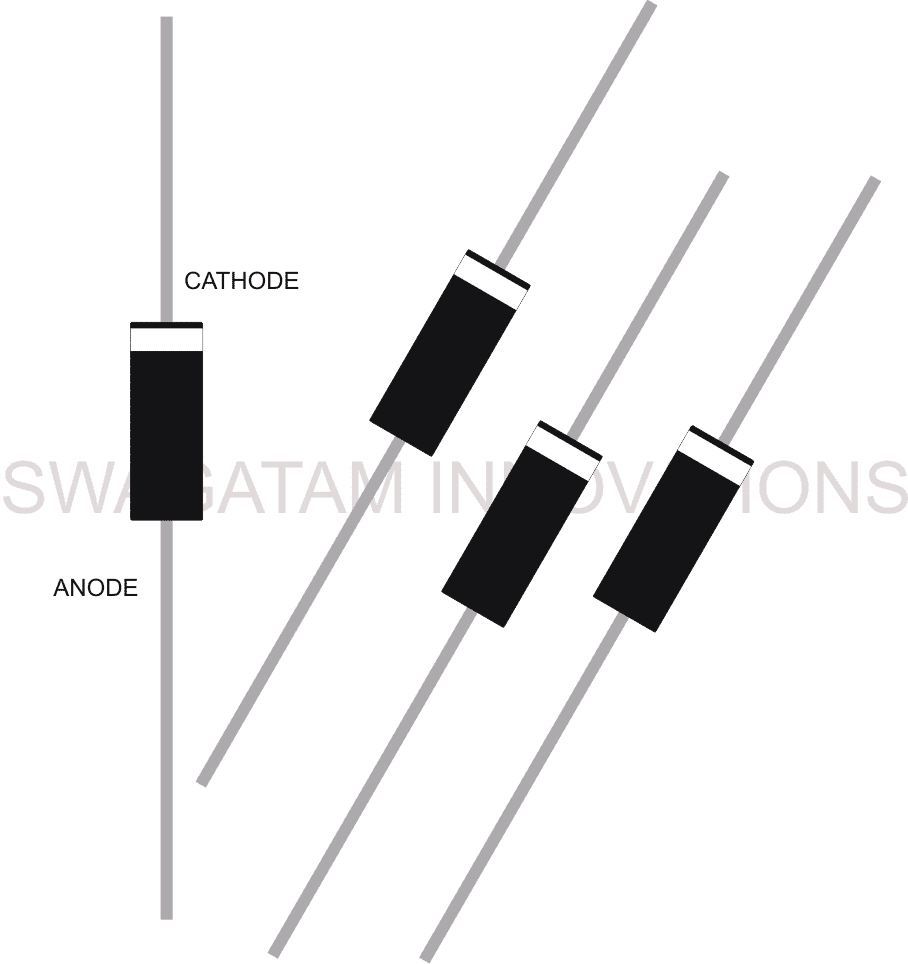

二极管是一种微小的电子元件，通常通过其圆柱形的黑色机身和机身边缘的白色带来识别。
二极管插脚引线
它们的身体两端有两个大头针。
引脚也被称为引线被分配适当的极性，称为阴极和阳极。
从带状一侧出来的端是阴极，相反的端是阳极。
黑色二极管通常额定在较高的安培，而较小的红色二极管则与他们的额定功率低得多。
额定功率指的是在不将部件加热到损坏程度的情况下，有多少电流可以通过设备。
二极管有一个重要的功能，这成了它唯一的特性。当交流电应用在二极管的阳极和接地，输出通过阴极和接地是直流电，这意味着二极管能够通过一个称为整流的过程将交流转换为直流。
二极管中的整流是如何发生的
我们知道交流电是由不稳定的电压组成的，这意味着电压和电流的极性不断变化，从零到给定的最高电压峰值，然后又回落到零，然后回到负极性，朝着负电压峰值方向前进，然后逐渐回落到零点，重复另一个类似的循环。
这种极性或周期的重复变化可能有一个特定的周期，这取决于交流的频率，反之亦然。
当上述交流被引入二极管的阳极相对地，负循环被二极管阻塞，只有正循环被允许通过出现在二极管的阴极相对地。
现在，如果同样的交流作用于二极管的阴极相对于地，正循环被阻塞，我们只能接收到一个相对于地的负循环。
因此，依赖于二极管的极性，应用的交流是有效整流，只有指定的电压出现在另一端或设备的输出。
如果需要处理交流的两个周期，以提高效率和获得一个完全整流交流，使用桥式整流器。
桥式整流配置是四个二极管的聪明安排，这样应用交流跨网络导致交流周期的两半整流。
这意味着在电桥结构的输出端，正半周期和负半周期都转换为正电位。这种安排的结果是更好和更有效的交流信号。
滤波电容器通常用于桥接器的输出，以便通过存储在电容器内的电荷来补偿凹口或瞬时电压断流，并在输出处产生良好优化和平滑的直流。
如何用1N4007二极管制作桥式整流电路
用四个1N4007二极管制造桥式整流器一点也不困难。简单地将四个二极管的两端扭成特定的形状，就可以在几秒钟内制造出桥式整流器。
可以采用以下步骤制作桥式整流器:
- 以4个1N4007二极管为例。
- 选择他们中的两个，并在那里有带状的边或阴极在一起，这样他们被保持在一个箭头般的形状。
- 现在紧紧地扭转端子，这样关节保持完整的方向。把这对连接的二极管放在一边。
- 现在选择剩下的一对二极管，并重复上述程序，但确保现在相反的两端或阳极通过上述解释的步骤。

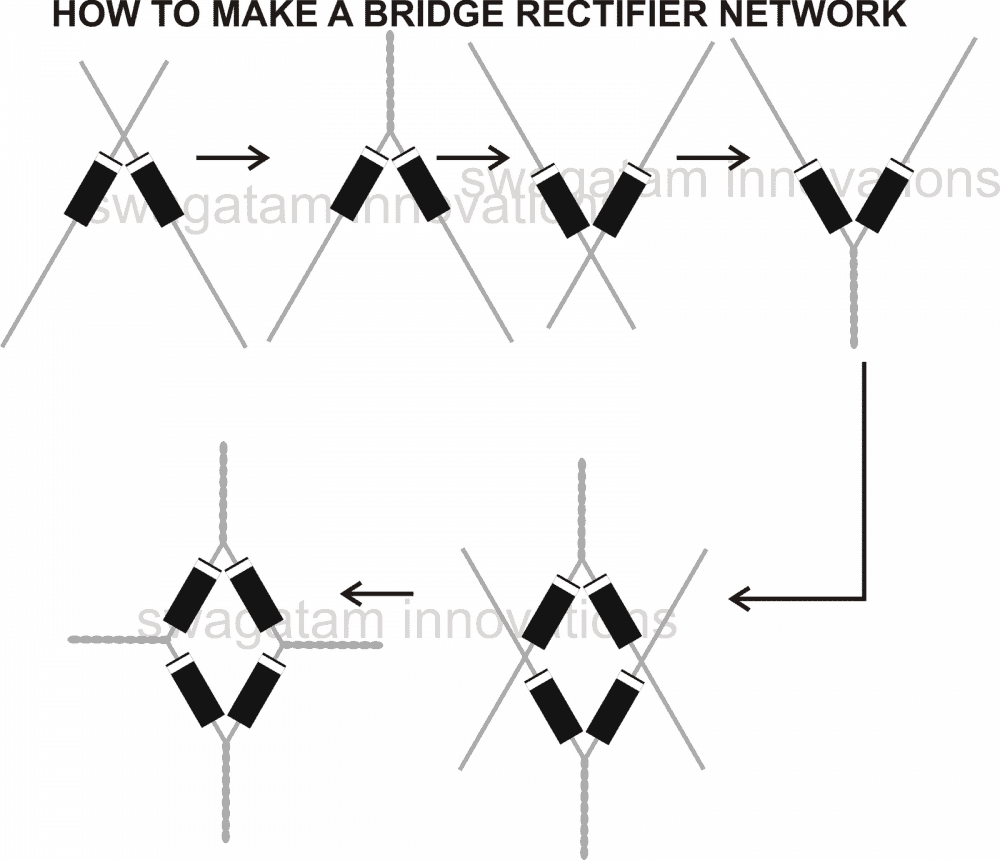

- 最后是固定最后的桥网的时候了，这是通过将以上两个组件与它们各自的自由端集成在一起来完成的，如图所示。
- 您的桥式整流设计已经准备好，可以用于预期的应用。
另外，上述解释的制作电桥的方法也可以在PCB上按照解释的方向插入PCB中的二极管，并在所需的地方焊接它们。
我有个想法想跟你说说。
我的老板用的是家用的低功率三相交流发电机。目前他采用三相二极管桥接进行AC->直流转换，相信大家都很熟悉。
我想你也熟悉主动整风吧。我的想法是:
基于交流发电机的物理旋转角度来切换有源整流器中的mosfet是否可行?例如，用霍尔效应传感器检测旋转交流发电机外部的磁场，是否可以触发MOSFET开关?
我不是很确定，如果不实际验证设置，很难想象结果，但这个概念看起来是可行的，可以尝试。
顺便说一下，驱动有源整流器没有物理连接的好处是什么，当它很容易从电机??
我想做一个桥二极管整流电路，输出电压为350伏。请帮助。
你可以按照上面的说明制作。
请明确我的基本概念:交流主线有相位(带电)线路测试仪发光，和中性(测试仪不发光)，如果我连接桥整流器在相位和中性在两个二极管的阴极交界处发出正电压。在50hz交流的正半周期中，只有一个二极管正偏置。无负载连接时，在负半周内另一个二极管的阴极结导电。
我的疑问是，当负半周期是交流转换到直流的交流信号的中性线。还是别的什么?
中性线的交流是不提供+ve的，使用4个二极管的目的是什么。
相反，如果我连接一个二极管的阳极相线的交流阴极将发射只有正电压作为半波整流器。
如果我连接另一个二极管的阳极在中性线和阴极两个二极管连接在一起得到全波。为什么不呢?(如果没有负载连接)和通过路线+ve电压通过一个LED和高值电阻到中性线。这工作吗?
来自交流线中性点的负半周期。？?中性线包含什么?或相位线以50次/秒的速度有正半周和负半周。？
如果是这样，为什么要连接新娘整流器的中性线??
希望你能了解我的基本概念。作为一个想要了解的新人。
不，对不起，你的想法不会工作，在正半周期期间，相点变成+220V，中性是在0V。在负半周期中，相位变为-220V，中性保持在0V，所以在两种情况下中性始终为0V，只有相位从+220V极值变化到-220V极值。
对于这两个周期，中性提供了返回路径，这就是为什么桥式整流器在这种情况下变得如此理想，它通过负载提供了一个明确的返回路径到+/- 220V电位。
如果我们只使用两个二极管，有效结果将半波由于缺乏返回路径的负循环。
亲爱的先生Swagatam
我可以使用1n4007建立一个24交流伏特(3安培)的全波整流器吗?
非常感谢
致以最亲切的问候
vu
亲爱的Vu,
对于3安培1N4007将不够，您必须使用1N5408或6A4二极管
亲爱的先生Swagatam
我想是因为对电子学了解不够
1n4007(数据表)是1安培x1000v =1000瓦
24 vac x3安培= 72瓦
感谢你，现在我知道它必须与电流(安培)匹配，而不是电压。
非常感谢你抽出时间帮助我。
致以最亲切的问候
vu
没有问题了,
你会得到1000瓦，因为是1000伏，但这里我们感兴趣的是额定电流，而不是瓦数。电流是1安培，这意味着二极管将立即燃烧3安培。
需要什么来估计平滑电容器的电容跨越直流输出?
它将取决于加载，更多的信息在下面的链接
用于平滑纹波的滤波电容计算
我正在接线在双速散热器风扇根据图在这个位置:
https://i.ytimg.com/vi/LcxxKTOmsgQ/maxresdefault.jpg
但是，我需要你的意见，1n5408二极管(图片顶部中心)应该是内联还是接地。
谢谢
为了建议二极管，我必须首先知道二极管的用途，我可以知道，只有当我可以想象继电器的触点。在你的图像中，它是不清楚的继电器接触是如何连接....继电器图应采用原理图格式。
或者如果你能告诉我传递的目的，然后我可以建议它的位置。
你好先生. .我用5804个二极管和2200mF电容做了一个二极管桥，输入电压约为25v AC。之后我添加了lm317级，用于0 - 30v DC的可变电源。但是当我测量lm317输出的交流电压时，它总是显示出在这个锅位置的直流电压值的两倍左右。对于30v直流，我得到65v交流，即使在连接另一个1000mF后的稳压器级。我不知道发生了什么事。我宝贵的led VA表烧毁了，当我试图测量直流使用它。请帮助如何切断这个交流或减少到最低限度。我注意到大多数smps墙适配器在输出端提供交流电压。怎么会这样??需要你的帮助，先生。 thanking
你好，Binoj，你刚刚经过桥式整流器得到的电压是多少?如果你的输入电压是25V，那么电桥后的电压应该是25 × 1.41 = 35V。
请先确认。在LM317的输入电压为35V时，在LM317的输出电压为65V是奇怪且不可能的。
在输出端接一个较重的负载，再次检查电压。
