在这篇文章中，我们将全面讨论如何建立一个500瓦逆变器电路集成自动电池充电器阶段。
在本文中，我们还将进一步了解如何升级系统以适应更高的负载，以及如何将ot增强为纯正弦波版本。
这个500瓦功率变换器将转换一个12 V直流或从铅酸电池24 V直流220 V或120 V AC,可用于驱动各种类型的负载,从CFL灯,LED灯泡,球迷,加热器,电机,泵,搅拌机,电脑,等等。
基本设计
一可设计逆变器在许多不同的方式中，只需根据用户偏好，用另一种类型的振荡器级替换振荡器级即可。
振荡阶段基本上是非稳态多谐振荡器可能使用集成电路或晶体管。
虽然基于稳定的振荡器可以用各种方式设计，但我们在这里将使用IC 4047选项，因为它是一种通用的、精确的、专门为逆变器等应用设计的稳定芯片。
使用IC4047
做任何逆变器使用IC 4047由于IC的高精度和可读性，可能是最推荐的选项。该器件是一个多功能振荡器IC，在其引脚10和引脚11上提供双推挽或触发器输出，在引脚13上也提供单方波输出。
一个基本的500瓦逆变器与方波输出可以像上面一样简单地建立。然而，要用电池充电器进行升级，我们可能必须使用根据电池规格适当额定的充电器变压器。
在学习充电器配置之前，让我们首先了解本项目所需的电池规格。
从我们之前的一篇文章中，我们知道铅酸蓄电池更合适的充电和放电速率应为0.1C或比蓄电池Ah额定值小10倍的电源电流。这意味着要在500瓦负载下至少备份7小时，可按以下方式计算电池Ah
由12V电池产生的500瓦负载所需的操作电流大约为500 / 12 = 41安培
这41安培需要持续7小时，意味着电池Ah必须= 41 × 7 = 287 Ah。然而，在现实生活中，这将需要至少350 Ah。
对于一个24v电池，在200ah时可能会减少50%。这就是为什么当逆变器的功率额定值较高时，总是建议使用较高的操作电压。
使用24伏电池
为了使电池和变压器尺寸更小，电缆更薄，您可能需要使用建议的500瓦设计的24伏电池进行操作。
基本设计将保持原样，除了7812集成电路添加到IC 4047电路中，如下所示：
示意图
电池充电器
为了保持设计简单而有效，我避免使用an为电池充电自动切断在这里，我们还确保逆变器和充电器操作使用一个普通变压器。
带充电器的500瓦逆变器完整电路图如下:
同样的概念已经在另一篇相关的文章中详细讨论过，你可以参考这些文章来获取更多信息。
基本上，逆变器使用相同的变压器为电池充电用于将电池电源转换为220 V AC输出。该操作通过继电器转换网络实现，该网络交替将变压器绕组更改为充电模式和逆变器模式。
它是如何工作的
当电网交流电源不可用时，继电器触点位于各自的N/C点（常闭）。这将MOSFET的漏极与变压器一次侧连接，电器或负载与变压器二次侧连接。
进入逆变器模式，开始从电池产生所需的220V AC或120v AC。
继电器线圈由简单的原油供电无变压器(容性)供电电路使用2uF / 400V的跌落电容。
电源不需要稳定或良好调节，因为负载是继电器线圈的形式，继电器线圈的负载相当重，很容易承受2uF电容器的开关浪涌。
控制变压器交流侧的RL1继电器线圈可以看到连接在闭塞二极管之前，而控制MOSFET侧的RL2线圈被定位在二极管之后，并与一个大电容平行。
这是有意为RL2创建一个小延迟效应，或确保RL1在RL2之前打开和关闭。这是出于安全考虑，并确保无论何时继电器从逆变器模式移动到充电模式，MOSFET都不会受到反向充电电源的影响。
安全建议
正如我们所知，在任何逆变电路中，变压器都像一个沉重的电感负载一样工作。当这样一个沉重的电感负载以一定的频率切换时，必然会产生大量的电流尖峰，这可能对敏感的电子设备和相关的IC有潜在的危险。

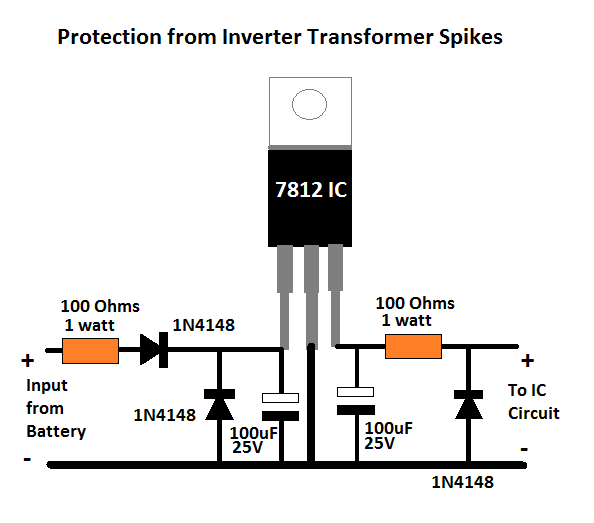

为了确保电子级的安全，重要的是要按以下方式修改7812部分:

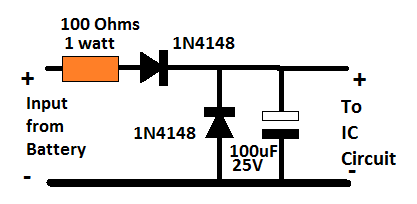

对于12V的应用，可以将上述尖刺保护电路减小到以下版本:
电池、MOSFET和变压器决定功率
我们已经通过不同的帖子讨论过很多次了，它是变压器、电池和MOSFET额定值，实际上决定了逆变器可以产生多少功率。
我们已经在前面的段落中讨论了电池的计算，现在让我们看看如何变压器可以计算用于补充所需的功率输出。
其实很简单。由于电压应为24伏，功率为500瓦，因此将500除以24得到20.83安培。这意味着变压器的安培额定值必须高于21安培，最好高达25安培。
然而，由于我们在充电和逆变模式中使用相同的变压器，因此我们必须选择电压，使其能够最佳地适应这两种操作。
一次侧的20-0-20 V似乎是一个很好的折中方案，事实上，对于逆变器在两种模式下的整体工作来说，这是最理想的额定值。
因为，只有一个半绕组用于充电电池，变压器的20 V RMS额定可以得到20 × 1.41 = 28.2 V的峰值直流通过电池的帮助，通过连接在电池端子的相关滤波器电容。这个电压将以良好的速率和正确的速度给电池充电。
在逆变器模式下，当蓄电池电压约为26 V时，将允许逆变器输出电压为24/26=220/Out
输出电压=238 V
这看起来是一个健康的输出，而电池是最佳充电，甚至当电池下降到23 V，输出可以预期维持一个健康的210V
MOSFET的计算: mosfet基本上就像开关一样工作，当开关额定电流时不能燃烧，也不能由于开关电流电阻增加而发热。
为了满足上述方面，我们必须确保我们的500瓦逆变器的MOSFET的电流处理能力或ID规格远远超过25安培。此外，为了防止高损耗和低效开关，MOSFET的RDSon规格必须尽可能低。
图中所示的装置为IRF3205，它的ID为110安普，RDSon为8毫欧姆(0.008欧姆)，这实际上看起来相当令人印象深刻，完全适合这个逆变器项目。
零件清单
要制作以上的带电池充电器的500瓦逆变器，您将需要以下材料清单:
- IC 4047=1
- 电阻
- 56K=1
- 10欧姆= 2
- 电容0.1uF = 1
- 电容4700uF / 50v = 1(穿过电池端子)
- MOSFET IRF3205=2
- 二极管20安培= 1
- 用于mosfet的散热器=大型翅片型
- MOSFET漏极/源极之间的阻塞二极管=1N5402（请将它们连接到每个MOSFET的漏极/源极之间，以增加对变压器初级反电动势的保护。阴极将连接到漏极引脚。
- 继电器DPDT 40安培= 2个
改进型正弦波逆变器
上面讨论的方波版本可以有效地转换成一个修正正弦波500瓦逆变电路，输出波形大大改善。
对此，我们用老年IC 555和IC 741组合用于制造预期的正弦波。
带蓄电池充电器的完整电路如下所示：
该想法与本网站中其他一些正弦波逆变器设计中应用的想法相同。它是用计算出的SPWM斩波功率MOSFET的栅极，以便复制的大电流SPWM在变压器初级的推挽绕组上振荡。
IC 741用作比较器，比较其两个输入端的两个三角波。缓慢的基本三角波是从IC 4047 Ct引脚获得的，而快速三角波是从外部IC 555不稳定级获得的。结果是在IC 741的引脚6处计算出SPWM。该SPWM在功率MOSFET的栅极处斩波，功率MOSFET由变压器以相同的SPWM频率切换。
这导致二次侧具有纯正弦波输出（经过一些过滤）。
全桥设计
以上概念的完整桥版本可以使用下面给出的配置来构建:
为简单起见，不包括自动蓄电池切断，因此建议在蓄电池电压达到完全充电水平时立即关闭电源。或者，您也可以适当地添加串联灯丝灯泡使用蓄电池正极充电线，确保蓄电池安全充电。

如果您对上述概念有疑问，请点击下面的评论框。
你好Swagatam，我做了每一个建议，像(连接二极管到10欧姆，连接1 k之间的栅极和源)不幸的MOSFET连接引脚10 4047(通过10欧姆)再次发射。什么，当连接到汽车电池的问题?可能是变压器中心抽头接不良所致。请告知您的意见。
谢谢
你好，Khoram，你是否通过漏极/源极连接外部二极管?
问题主要是由于变压器突然反向浪涌，这可能会破坏MOSFET。
另一种选择是连接蓄电池正极和4047电路之间的开关。
所以我们把电池和变压器中心接头连接起来，然后打开IC电源。通过这种方式，我希望我们可以防止电池电流突然涌向mosfet。
我希望你已经将必要的电阻，二极管和电容连接到IC电源端子上，如上面文章所述。
非常感谢您的快速回复
顺致敬意，
里亚希
太棒了!我喜欢你的辅导课。我想向你订购零件和有关的一切，包括电路图。我要多少钱，怎么寄给你?我想建一个逆变器使用。
非常感谢。
谢谢，但我们现在不卖零件或套件!
你好，亲爱的斯瓦加坦先生
我之前已经给你发过评论了，我不知道你是否收到，请通知我。最好RGD khoram riyahi
你好，科拉姆，我已经回答了你的问题，请检查你之前的评论！
非常感谢，先生。
我现在明白了为什么我意识到转换器有些不起作用，因为我拿了任何变压器，却不知道它是不是12v变压器，是不是24V变压器。现在已经很清楚了。非常感谢你的帮助
我很高兴能帮助你，达伍德，请继续努力!
你好，先生。谢谢你的回复。
如果现在我们做相反的事情，也就是说，有可能用24V逆变器中恢复的另一个变压器替换使用12v电池的逆变器变压器，先生？
先生，我能知道一些设计模拟电子原理图的软件名称吗？在我的水平上，我有proteus和multisim。谢谢你的理解
你好，Daoud, 24V的变压器不能用12V的电池。对不起，我没有使用软件进行验证，所以不能对它们提出建议，我宁愿实际测试它们。
晚上好先生，我想知道我们是否可以用24V逆变器回收的变压器来替换12V电池的逆变器的变压器?因为逆变器是不同的，但是每个变压器都有3根电线在副电源上，也有2根电线在主电源上
你好，Daoud，这可能是不可能的，因为一个24V变压器的额定绕组可能比12V变压器高两倍，这可能导致在使用12V逆变电路时，变压器输出的功率减少50%
晚上好，先生，感谢您的回复，让我再试一次，希望按照图中所示的方式进行构建/设计，而不添加任何内容？
没问题，阿莫斯，祝你一切顺利！
亲爱的先生：，
我倒相电路使用CD4047和IAF540按照给出的设计你的网站,我也成功了,但此刻我连接12伏特电池7啊我得到200 - 203伏特但它开始减少,达到98到103伏,几分钟后输出成为零。组件4047-1否，irf540 -2否，0.01 mfd -1否，100欧姆-2否，10K pot -1否，IN4007-2否，当我连接100nF/440伏电容在变压器输出它变成零，所以我没有连接100nF。请支持我做500瓦逆变器，使用一个风扇和灯。
你好G. kandasami，你现在遇到的问题可能是由于以下三个原因之一:
你的电池因过度使用而损坏了
您的电池没有充电好
3） 你的MOSFET烧坏了。
当您看到这个问题时，是连接了输出负载还是没有负载？
如果它没有负载，那么原因可以如上所述。
您可以将MOSFET替换为50安培双极晶体管并检查响应。因为mosfet是不可预测的，可以燃烧没有迹象，一个BJT是更可靠的。
对于12V 500瓦逆变器，您将需要12V 100 Ah电池，而7Ah电池将无法工作。
日安，斯瓦格先生，谢谢你对到目前为止每个问题的快速回复。因此PLS我的问题，是什么是确切的二极管连接在继电器线圈之间。
感谢godpower，您可以使用1N4007作为二极管。
有多少继电器使用这个电路
2个DPDT继电器
斯瓦加坦工程师，你在电子系统方面很出色，你的解释清楚易懂。
我需要你的支持，我可以如何建立一个5和7千瓦逆变器和电池充电电路为我的家。
你做得很好，请继续努力。
Hi Jonathan，您可以选择任何小型逆变器设计，并简单地升级其mosfet，变压器和电池，以获得所需的功率输出…对于7kva逆变器，您可能需要48V电池/变压器或60v电池/trafo，越高越好，....此外，变压器必须额定处理指定的电流量，即7000 / 48 = 145安培
非常感谢您swagatam抽出时间回答和解释。
我很感激，再次感谢。
我可以用你的电池充电器图来制作电池充电器吗
带切断电路
我的发电机在家里。
我喜欢你所有的帖子。他们很有趣，也很有教育意义。
他们真的是。
如果你不介意的话，我想问你一些私人问题。
谢谢你，乔纳森，我很高兴你喜欢我的帖子！
您可以选择任何电池充电器电路，您认为最适合您的具体应用。
你可以在这里发布你的疑问，通过评论，我会尽力为你解答！
文章写的很好，我对逆变器的话题很感兴趣。愿一切都好！
谢谢你的反馈，很高兴你喜欢这个帖子。
我不知道，我应该在电路中增加什么，比如调节器或增加电阻
一开始不要连接mosfet。首先测试你的IC 4047是否真的在振荡。请在这里查看IC的数据表
IC 4047 Datasheet, Pinouts, Application Notes
好的，先生，电路很好。但是在我设计了ic之后，火花和损坏，plz能帮我吗
嗨阿莫斯，4047逆变器是非常基本的逆变器，并没有什么问题。请参阅我在下面的文章中构建的小型4047逆变器……它是一个200瓦的逆变器，第一次尝试时就直接工作。对于MOSFET，我使用了IRF540
//m.addme-blog.com/7-simple-inverter-circuits/
嗨，非常感谢你的巡回演出。我有两个问题。在没有MOSFET软启动的情况下，将电路连接到汽车蓄电池是否正常？我们需要RC和每个栅极的反激二极管吗？第二个问题是关于栅极电阻的值。我知道如何计算它，但我无法解释为什么在某些电路中，设计者设置了错误的值，例如，他们使用z44和100欧姆的电阻作为栅极，而不是irf3205
应在10-20欧姆的范围内。
嗨，不客气！是的，除非电源太大，否则在没有软启动的情况下连接电池是正常的。但如果你愿意，你可以通过在每个mosfet的栅极上增加二极管电容网络来增加软启动。
栅极电阻取决于源的频率。对于50 Hz和60 Hz，10欧姆和100欧姆之间的任何值都不会有任何问题。同样，mosfet的选择严格取决于逆变器的额定功率，它与mosfet数量无关
嗨Swagatam,
我想问这样一个问题：例如，当我使用一个稍微不同的变压器，而不是图中指定的9v 0 9v，并且我使用12v 0 12v时，会发生什么？
或者代替图中规定的12v 0 12v，我使用15v 0 15v变压器或14v 0 14v变压器?
嗨，Joe，在12V时，当电池为12V时，您将获得220V，但当电池降至11V时，输出电压可能会降至200V，因此建议使用9-0-9，当电池为12V时，输出电压可能为240V，当电池电压降至11V时，输出仍可能为220V。
基本上在电池11V也输出必须继续在220V....以上这意味着通信电压的额定值必须低于电池电压
我能用7v 0 7v变压器吗？会不会太低？我也会尝试寻找9v 0 9v？
7-0-7V变压器将工作，您可以使用它…
我能用40伏的变压器给48伏的电池充电吗?
你需要56V来给48V的电池充电
Hie Swag，想问它是多少复杂的添加自动切断电池充电器，如果它可以做到，请告诉我如何。而且电源也只负责充电。在没有电网供电的情况下，太阳能电池板还能充电吗?最后是显示电路，以数字显示输入和输出电压和功率。
如果可以的话，我恳请你帮我做这件事
谢谢。
嗨，比努斯，首先你必须建造和测试太阳能逆变器，一旦建造成功并测试成功，我们可以在外部添加电池充电器……添加电池充电器并不困难，但制作太阳能逆变器可能会很困难。
惯性导航与制导。espero su respusta，，，，，mis saludos y Agradecimients，，，，，，，Pregato…，En la parte de…。实现正弦修正的反转器，用于控制9伏（7809）el CD4047，555，741，SEGUN数据表
我是初学者，请问图中继电器用了多少引脚?
每个继电器都有8个点，因为它们是DPDT继电器…。请先制造不带继电器的逆变器，如果它只能工作，然后再进行继电器连接。
好的谢谢。我先做这个
我想知道这些部件的价格。
荷兰国际集团(Ing)。mis saludos y agradecimientos，，，，，Pregunto,En la parte de.......Actualización a inverse de onda sinusedmodificada，，se podría alimentar el circuito con un Regulador de 9 volt (7809) el CD4047，，555，， 741 ya que sus alimentaciones están en rango…SEGUN Datasheet
先生，如何将充电输入放在逆变器上给电池充电?
拉杰，它来自变压器本身和电源输入....
谢谢你，先生
谢谢，先生。我是参照电池充电器的图示
有两个继电器RL1、RL2
两者都是DPDT
我已经把面板连接到继电器上了。但我似乎不知道这张图有多少个继电器。好心的帮助
你指的是哪个赛道？
谢谢，先生。这个继电器有多少条腿，有多少伏特。继电器线圈是多少伏特
Emmanuel，你可以参考下面的文章获取所有信息:
继电器如何工作-如何连接N/O, N/C引脚
如果我想减少瓦数，我该怎么做。我的意思是，我想用200甚至100瓦，而不是500瓦
相应地降低电池和变压器的瓦数…。
先生，请问二极管的电流是20安培
D6，靠近C3
谢谢你的回复，先生。D5怎么样？因为我认为最初的是D5
D5用于继电器线圈操作，可以是1N4148二极管，20安培用于D6
谢谢你的回复。D5怎么办?
对于变压器，是否有20-0-20v的替代方案。我在这里找不到
变压器电压必须低于电池电压，也可以尝试更高的值，这将导致输出交流电的比例减少
非常感谢，先生。如何将电池充电器的指示灯置于其他位置，以了解其何时充满电。
它也可以用太阳能电池板充电吗?
你好，伊曼纽尔，为此你将不得不连接一个外部电路，如这样:
//m.addme-blog.com/battery-full-charge-indicator-circuit/
是的，太阳能充电也是可能的，如果面板的额定适当
先生，在显示的ckt中如何连接电池充电的电线(电池的输入电流)。
假设我把我的逆变器升级到2000w，我能用它熨衣服、给电饭锅供电等等吗？
相信你能…
亲爱的斯瓦加坦，我想祝贺你出色的工作，因为今天很少有人以这种专业和无私的方式仅仅为了教学而提供知识。
不好意思，也许你可以帮我做一下这个500w充电器的逆变器的pcb布局
谢谢Clarhem，很抱歉我没有这个项目的PCB细节，你可以联系任何专业的PCB设计师，他们肯定会帮你解决一些费用。
嗨，Swagatam，我想知道如何将ups转换为12伏到240伏的逆变器，目前，当刚插上电池时，它会在15分钟内自动关闭，如何在使用12伏电池的情况下，在15分钟内自动关闭并持续打开。
嗨，保罗，是的，这是可以做到的，通过移除所有的继电器转换阶段，并通过直接连接负载通过变压器的次级。
您好，先生，我对上述文章有一些问题。
1.56k和0.1uf电容的输出频率是多少?
2.对于h桥，您还没有提供down和如何配置它。
3.先生，您能否帮助升级h桥以使用所有使用分立元件的N沟道MOSFET和cd4047作为我们的附件，并将spwm纳入上述文章中。
提前感谢，期待您的回复。
Hi Evans，频率约为50 Hz，但可能需要进一步调整以确保精确的50 Hz。
SPWM配置程序与中心抽头版本相同。您可以添加一个BjT级，并使用它们的基极进行SPWM斩波，而不是将运算放大器输出直接连接到MOSFeT栅极。
对于Nchannel H桥，我已经解释了方法SG3525电路，您也可以在此应用相同的概念。
先生，请问有什么调整？先生，对于h桥，我们得到了高压侧和低压侧，spwm的连接如何？
埃文斯，56k电阻或电容值的调整…请先建立基本设计，然后我们将尝试解决SPWM
您好，先生，我有一些疑问，在制造一个特定规格的逆变器，以特定的目的。如果我有机会通过电话或电子邮件联系你，这将是非常有用的。
jefson你好，我只能通过这个平台进行讨论，不能通过电话或邮件进行讨论
先生，我可以用这个转换器给冰箱供电吗?
如果根据冰箱要求计算逆变器的输出功率，则为是
先生，帮我看一下逆变电池自动充电器电路图。
这里有一个合适的链接，你可以试试:
//m.addme-blog.com/opamp-low-high-battery-charger/
亲爱的先生：，
我正在寻找一种正弦波逆变电路，采用48V/72V到440VAC(两个独立的0-230绕组，也提供移相电容器)，2KVA，在技术转让的基础上带有继电器(逆变器模式)。
这可以基于arduino/pic/sg3524。
亲爱的Ravi，对不起，我目前没有足够的资料，关于指定的逆变器设计。
您好，先生，请问设计一个3000瓦的逆变器需要什么条件?
Hi Felix，为了升级到更高的功率，您只需并联添加更多的MOSFET，将变压器的电源电压提高到48 V 70安培，将电池电压提高到48 V 500 Ah
请问如果要做3kva中心抽头变压器，240v的铜线尺寸和匝数是多少?
亲爱的斯瓦加坦
500W逆变器带充电器。
谢谢你的及时回复。我很感激原理图中有一些额外的元件(出于安全目的)没有在部件列表中显示，请告知这些元件的值，以便我能将它们并入电路中。
非常感谢
迈克
谢谢你Mike，数值已经在后面的图表中给出了:
//m.addme-blog.com/wp-content/uploads/2019/11/spike-protection.png
所有电阻器均为1/4瓦5%CFR，电容器的额定电压为蓄电池电压的两倍。
我想制造这个逆变器（没有电池充电器，因为我计划使用太阳能），但是我有一个问题，就是把原理图上的组件和零件清单捆绑在一起。
零件表指定3个电阻(10欧姆x2和56k欧姆x1)，但原理图显示5。同样，Parts List指定2个(0.1 uF和4700 uF)电容，但原理图显示3个。
请澄清这两个问题，否则，其他一切都有意义。
干杯
迈克
如果示意图显示了一些额外的部分，那么添加这些部分并没有什么害处。零件清单显示了构建基本500瓦逆变器所需的最小裸零件，而示意图显示了一些额外的功能，以确保电路的更好安全性。
为什么我不能用12V 100Ah电池获得500W？我想是1200瓦。热晶体管呢？
对于100 Ah的铅酸电池，你不应该尝试从12伏电压中获得500瓦的电量，如果你这样做，你会在某个时候毁掉你的电池。使用1200瓦，您的电池将在几分钟或几秒钟内损坏。
但是用锂离子很容易做到。
非常感谢。
我能把电池平行吗?
是的，你可以同时使用电池
先生，您有500VA或600VA的电脑电路图
曼朱纳特，对不起，我现在没有这条线路。
我可以使用100Ah逆变电池吗?
用12V电池100ah无法产生500瓦。
但为什么理论上VxI=1200w取决于逆变电路的效率和功率因数。
新的12v 7.2Ah vrla电池无法提供足够的电源，我的5w ac led灯泡运行1到0.5小时，电池电压从13.2v变为10.7，
请提供200w所需电池ah额定值的准确细节。铅酸
这是因为铅酸蓄电池的设计不是以其全Ah率放电，它们必须以其Ah率的10%或最大20%放电。
你可以在这里获得更多信息
铅酸电池充电电路
我能用9V电池吗?
不!
注意：很抱歉，在发布此查询之前，我在错误的主题中发布了此查询
嗨，先生，
再次需要你的帮助。你是一个知识渊博、谦虚的人。这个世界需要更多像你这样的人。
你能告诉我们如何用通俗易懂的语言检查逆变器的效率，而不必深入其背后的理论吗。我问bcoz的原因，我有非常旧的基于3055的500瓦desi逆变器，自2003年以来运行良好。唯一缺少的是电池过充电保护，但大部分时间充电改名为bcoz，我有17安培的sukam mppt太阳能充电控制器和300w太阳能电池板。我不想把它升级为基于数字微控制器的，因为旧的逆变器在17年内从未坏过。这几年唯一的问题是，我只能将电线重新焊接到一些led和安培表上一次。请建议您的宝贵意见，是否值得升级为最新技术的数字逆变器…
图像
https://1drv.ms/u/s!AkqDWegCTCgviUoXPcC6pEByP6rt?e=H77KIy
还有一个问题，什么是最好的充电电流实践(总是在10%的电池容量或可以使用低充电电流。我认为缓慢充电可以延长电池寿命，所以我只使用5-7安培的电流。)我的电池是microteck 150ah。我知道你会很忙，但如果你回复你有价值的意见，我会感到很高兴。
谢谢Ram，你可以通过测量和比较逆变器输入12V供电侧的V × I和逆变器输出220V侧的V × I来检查效率。
所有铅酸蓄电池的最佳充电电流为10%，无需降低到该水平以下，因为这可能会将充电时间延长至20小时。但它确实有助于延长电池的寿命。
对于14.2V的自动切断，您可以尝试以下电路
谢谢你！
您好，先生，这是一个很棒的解释，但我需要知道，我们如何才能知道电池是否充满电，是否有任何led指示灯？
谢谢
Sidaray
感谢Sidaray，最简单的方法是添加一个与蓄电池正极串联的电流表，当指针接近零伏时，它将指示蓄电池已充满电。
谢谢你的好作品。我可以添加更多的3205 MOSFET以获得更大的功率吗？谢谢
是的，是MOSFET、电池和变压器决定了功率输出。
斯瓦加坦先生，我想要12v dc 1000w或1200w电源逆变器电路图。
Sree，您可以尝试从本网站的任何逆变器设计，并按照本文介绍的细节进行升级:
//m.addme-blog.com/upgrading-low-power-inverter-to-high/
非常干净和直截了当的项目，我想设计，但我如何才能添加一个过载保护，以实际工作与此项目，感谢斯瓦加坦。
谢谢，您可以添加以下过载保护概念:
//m.addme-blog.com/low-battery-cut-off-and-overload/
非常感谢您的回复，先生。。最终必须在电子领域找到一位能够高效解决问题的jem。。
不客气，克格皮
我需要答案，因为我想把一块130瓦的太阳能电池板和650瓦的UPS连接起来，这样行吗，先生
先生，我已向您提出请求，请上传电流源逆变器的配置和设计
谢谢你，Amar，我正在研究它，如果可能的话，我将很快发布相关文章。
先生，我有3kw /400v直流电网太阳能系统，当电网在阳光高峰期关闭时，电网太阳能也会关闭。因此，来自太阳能系统的能量被浪费了，所以在这段关闭时间里，我们能否有另一个没有电池系统的太阳能逆变器来运行至少2000w的电力系统。晚安，我不需要能量
是的，你可以通过继电器转换来使用太阳能。该继电器应由电网电压供电，因此，当电网可用时，继电器触点保持外部逆变器与太阳能断开。当电网发生故障时，继电器触点切换并将外部逆变器与太阳能电池板连接。
先生，非常感谢您的重播。。没有电池我可以直接使用太阳能。。只需将3kw..400v DC转换为220v AC即可
Hi K Gopi，是的，如果变压器设计正确，可将400 V转换为220 V
嗨
我需要一个保护电路，它能使电器在减负荷时保持关闭状态，只有当电源恢复并稳定在240v时才打开。
亲切的问候。
您好，您可以尝试下面文章中介绍的概念
//m.addme-blog.com/mains-high-low-voltage-protection/
嗨
谢谢您的回复，非常感谢。我们的线路电压是240v，当我们进行负载剥离时，它又重新接通，电压超过300v。我需要一个电路，当电压稳定在240v时，能使电器重新接通。
问候
嗨，链接电路将完全做到这一点！它永远不会用错误的电压打开设备
晚上好，先生，我想知道计算ic 4047频率的公式
优素福，你可以参考这篇文章:
//m.addme-blog.com/ic-4047-datasheet-pinouts-application/
您好先生，请问如何制作一个500瓦12v DC到220v AC 60H修改方波的逆变器?你能为我做一个电路，并把它的布局在pcb上吗?
你好，劳埃德，你可以试试下面的概念
//m.addme-blog.com/1500-watt-pwm-sinewave-inverter-circuit/
嗨，工程师们，我已经做了这个项目很好，我甚至更进一步，使它成为一个自动逆变充电器。我的问题是，我的电池没有完全充电，因为逆变器与pwm通常有他们的变压器电压减半或相同的2/3，任何帮助我如何可以提高充电速度将感激。
谢谢你，埃文斯，我已经在文章中提到了这个问题，在电池MOSFET，变压器选择…。
您好，先生，我有7805ic和IRF540MOSFET，我可以用它来制作这个逆变器吗？
Bios，7805将无法工作，您将不得不使用7812，IRF540可以尝试，它可能会工作，但安装在大型散热器上
我可以在Pcb中有修改后的正弦波逆变电路的布局吗？
电路中的橙色代表什么？
我一直在网上和youtube上看各种逆变电路设计。您已经很好地解释了您的电路，并详细说明了它们是如何工作的。正如你所知道的，功率逆变器对于任何500瓦及以上的功率都是昂贵的，所以你的设计现在似乎可以让我自己设计。
建造2000w或5000w电源逆变器需要什么？你的电路设计改变了吗？
你将如何着手计算这些高瓦数逆变器的组件规格?
谢谢你张贴你的电路和你的全面而良好的书面解释。
-马丁
很高兴你喜欢它，我已经解释了计算变压器和MOSfET的过程，以升级逆变器到任何想要的功率水平。
我真的很感激你的努力。
我在这个网站和我总是期待了解如何一个smps电路振荡，因为我是一个17岁的初学者在电子
谢谢你，我感谢你的兴趣…继续努力
优秀的设计
嗨，我喜欢这个设计。可以对电路做些什么，以便在一次侧使用双线变压器，也不用继电器，而是使用相同的MOSFET进行逆变器和电池充电？如果可能的话，请给我一张示意图。
嗨，我会尽快更新的
会欣赏
你好，斯瓦塔姆先生，进展如何，你有没有发现关于使用无中心龙头变压器的逆变器电路图的更新?
嗨，埃文斯，我在文章的最后更新了一个完整的桥牌版本。你可以去看看…
Sir电流源逆变器电路及其设计配置。
我一定会努力……
谢谢你的好意，现在我的其他问题是;
1.我们能否只使用相同电路的N沟道mosfet，有什么更新吗?由于电流大，我将被迫使用大量的p沟道mosfet，利兹高成本和空间的限制。
2.如果我建了一个24vdc/220vac/6000w的逆变器，那么RL 2和RL 3的额定电流是什么?
Evans, N-channel不能在没有专用ic或自举网络
谢谢你的回复。所以如果我集成一个boostraping网络就可以用cd4047作为振荡器了?真的还是假的?澄清吗?
在任何振荡器中引入自举都是可能的。
对不起，我输入错误，我是说cd4047
是否有24v电池可用
我喜欢这条赛道。我只希望它有电源来调节频率和输出电压。非常感谢
谢谢，如果可能的话，我会尽量更新文章中的细节。
你好，亲爱的斯瓦加坦先生
我准备的电路包含4047和3205和500瓦变压器测试，12伏适配器3A和9瓦负载OK，但将它连接到电池导致MOSFET连接到引脚10的4047(通过)10欧姆，负载没有破坏。请告诉我哪里出了问题。
贝特问候；科拉姆·里亚希
Hi Khoram，这可能是由于变压器的高电流反向尖峰造成的。
请通读以下文章，并尝试包括所有单个MOSFET图中指示的所有措施。
//m.addme-blog.com/mosfet-protection-basics-explained-is/
对于IC 4047，你是否应用了上述的保护措施?确保至少应用以下几点:
//m.addme-blog.com/wp-content/uploads/2019/11/spike-protection-1.png
亲爱的斯瓦加坦
电池电源线和电源线是否有变压器谐波辐射的限制?
顺致敬意，
里亚希
你好Riyahi，很抱歉，我还没有调查过这个问题，所以不确定事实!
