设计逆变变压器是一件复杂的事情。然而，使用各种公式并借助这里展示的一个实际示例，所涉及的操作最终变得非常简单。
本文通过一个实例说明了应用各种公式制作逆变变压器的过程。设计变压器所需的各种公式已经在我以前的一篇文章中讨论过了。
更新:本文还可以对此进行详细说明:如何制作变形金刚
逆变变压器的设计
逆变器是您的个人电源，它能够将任何大电流直流电源转换为随时可用的交流电源，非常类似于从您的家庭交流插座接收的电源。
虽然逆变器在今天的市场上广泛可用，但设计您自己的定制逆变器单元可以使您压倒性的满意，而且这是非常有趣的。
在明亮的枢纽，我已经发布了许多逆变器电路图，从简单到复杂的正弦波和修改的正弦波设计。
然而，人们不断地问我关于公式，可以很容易地用于设计逆变器变压器。
受大众需求的启发，我发表了一篇关于变压器的文章设计计算．虽然解释和内容都很到位，但令人失望的是你们很多人都没能理解这个过程。
这促使我写了这篇文章，其中包括一个示例，详细说明在设计自己的变压器时如何使用和应用各种步骤和公式。
让我们快速研究下面附带的例子:假设你想为一个120va的逆变器设计一个逆变器变压器，使用一个12v的汽车电池作为输入，需要230v作为输出。现在，只要把120除以12就得到10安培，这就变成了需要的次级电流。
在下面的解释中，一次侧是指变压器侧，可以连接到直流电池侧，而二次侧是指输出交流220V侧。
手头的数据有:
- 二次电压= 230伏,
- 一次电流（输出电流）= 10安培。
- 一次电压(输出电压)= 12-0-12伏，等于24伏。
- 输出频率= 50赫兹
计算逆变器变压器电压，电流，匝数
步骤# 1：首先我们需要找到核心区域CA＝1.152 ×√24 × 10 = 18平方英尺Cm，其中1.152是一个常数。
我们选择CRGO作为核心材料。
步骤# 2：计算每伏TPV的匝数＝1 / (4.44 × 104×18 × 1.3 × 50) = 1.96，除了18和50都是常数。
第三步：次级电流计算＝24 × 10 / 230 × 0.9(假设效率)= 1.15安培，
通过匹配表A中的上述电流，我们得到了近似二次铜线厚度= 21 SWG。
因此,计算次级绕组的转数计算为＝1.96×230 = 450
第四步:接下来,二次绕组面积＝450 / 137(来自表A) = 3.27平方厘米。
现在，所需的一次电流是10安培，因此从表A中我们匹配了一个等效电流铜线厚度＝12 SWG。
5步：计算主回合数＝1.04 (1.96 × 24) = 49。包括值1.04是为了确保在总数中增加一些额外的匝数，以补偿绕组的损耗。
6步：计算一次绕组面积＝49 / 12.8(来自表A) = 3.8平方厘米。
因此,绕组总面积来=(3.27 + 3.8) × 1.3(保温面积增加30%)= 9平方厘米。
7步：计算总面积我们得到了=18 / 0.9 = 20平方厘米。
第八步:接下来,舌头宽度变得＝√20 = 4.47 cm。
参考表B再一次通过上面的值我们确定了核心类型为6 (E/I)约。
9步:最后的计算堆栈是=20 / 4.47 = 4.47厘米
表一个
SWG------- (AMP)-------每平方厘米转动次数
10 ----------- ---------- 16.6 8.7
11 ----------- 13.638 ------- 10.4
12 ----------- 10.961——12.8
13 ----------- --------- 8.579 16.1
14 ----------- 6.487 --------- 21.5
15 ----------- 5.254 --------- 26.8
16 ----------- 4.151 --------- 35.2
17 ----------- 3.178 --------- 45.4
18 ----------- 2.335 --------- 60.8
19----------- 1.622--------- 87.4
20 ----------- 1.313 --------- 106年
21 ----------- 1.0377 - 137
22 ----------- 0.7945 - 176
23 ----------- 0.5838 --------- 42
24 ---------- 0.4906 --------- 286
25 ----------- 0.4054 --------- 341年
26 ----------- 0.3284 --------- 415年
27 ----------- 0.2726 --------- 504年
28 ----------- 0.2219 --------- 609年
29日 ----------- 0.1874 --------- 711年
30 ----------- 0.1558 --------- 881年
31日 ----------- 0.1364 --------- 997年
32 ----------- 0.1182 --------- 1137年
33 ----------- 0.1013 --------- 1308年
34 ----------- 0.0858 --------- 1608年
35 ----------- 0.0715 --------- 1902年
36 ----------- 0.0586 ---------- 2286年
37 ----------- 0.0469 ---------- 2800年
38 ----------- 0.0365 ---------- 3507年
39 ----------- 0.0274 ---------- 4838年
40 ----------- 0.0233 ---------- 5595年
41 ----------- 0.0197 ---------- 6543年
42 ----------- 0.0162 ---------- 7755年
43 ----------- 0.0131 ---------- 9337年
44 ----------- 0.0104 --------- 11457年
45 ----------- 0.0079 --------- 14392年
46 ----------- 0.0059 --------- 20223年
47 ----------- 0.0041 --------- 27546年
48 ----------- 0.0026 --------- 39706年
49 ----------- 0.0015 --------- 62134年
50 ----------- 0.0010 --------- 81242年
表B
类型 ------------------- 舌头 ---------- 绕组
没有 .--------------------- 宽度 ------------- 区域
17（E/I）----1.270--------1.213
12 (E / 12我 )--------------- 1.588 ----------- 1.897
74 (E /我 )-------------------- 1.748 ----------- 2.284
23（E / I）---------------------------- 2.723
30（E / I）-------------------- 2.000 3.000 -----------
21 (E /我 )-------------------- 1.588 ----------- 3.329
31 (E /我 )-------------------- 2.223 ----------- 3.703
10 (E /我 )-------------------- 1.588 ----------- 4.439
15（E / i）-------------------- 2.540 ----------- 4.839
33（E / I）--------------------- 2.800 ---------- 5.880
1 (E /我 )----------------------- 2.461 ---------- 6.555
14 (E /我 )--------------------- 2.540 ---------- 6.555
11（E/I）-------------1.905-----------7.259
34（U/T）-------------1/588-------7.259
3（E/I）--------------------------3.175-----------7.562
9 (U / T )---------------------- 2.223 ---------- 7.865
9 (U / T )-------------------- 2.223 ---------- 7.865
11 (E /我 )------------------- 1.905 ----------- 9.072
4 (E /我 )--------------------- 3.335 ----------- 10.284
2 (E /我 )----------------------- 1.905 ----------- 10.891
16（E/I）----3.810--------10.891
5 (E /我 )---------------------- 3.810 ----------- 12.704
4AX（U / T）---------------- 2.383 ----------- 13.039
13 (E /我 )-------------------- 3.175 ----------- 14.117
75 (U / T )------------------- 2.540 ----------- 15.324
4 (E /我 )---------------------- 2.540 ---------- 15.865
7（E / i）----------------------1080 ---------- 18.969
6 (E /我 )---------------------- 3.810 ---------- 19.356
35 (U / T )----------------- 3.810 ---------- 39.316
8 (E /我 )--------------------- 5.080 ---------- 49.803
日安，斯瓦格先生，非常感谢你的支持。请我有一个问题下面。
将我的200瓦降压流量倒回到200瓦流量中心，用上面的信息流量缠绕，我得到的TPV @ 1.7v/v。
1.7*230=391圈
1.7 * 240 = 408
1.7 13.6 * 8 = 8-0-8
先生，现在的问题是，一旦我插入电源进行测试，它就会拉暗灯光，这可能表明它正在通电。我不知道该怎么办。
先生有什么建议吗?
你好Godspower，如果与电源插件初级侧引起其他电源灯变暗，这是一个严重的问题，这意味着缠绕的圈数较少或没有紧紧缠绕。您可能需要增加更多的圈数，并确保各圈紧密，有效地压缩。
非常感谢，先生，我会重新做的。
您好，先生，请问这个观点有多正确?任何变压器都可以用这个公式来设计
42/CA可以得到TPV乘以主次电压来知道匝数?42是不变的。
先生，我还有这个300瓦的降压转换器变压器，我想把变压器倒带到中心。倒带后容量能不能达到300瓦？
它可以作为小型逆变器的变压器。
你好，神的力量，我到目前为止还没有遇到这个逻辑或公式，所以有想法吧!如果你正确地倒带变压器，那么瓦数不会改变。是的，它将工作的中心抽头逆变器
谢谢你，先生。
所以在计算二次电流时，我用的输出电压是120v, 230v还是300v ?
你必须把300v的电压考虑在内。
如何设计变压器得到多个输出，如:909到120v,230v,300v
您可以在220V的绕组上安装插孔，以获得各种电压输出
请先生，还有一个问题，如果我要将变压器转换为500w，我是否应该使用变压器的核心面积来计算新变压器的TPV
功率是由绕组的电压和电流....决定的因此，找到合适的电压和电流为500瓦，并计算相应的参数。
谢谢
我的意思是把它倒带到90v到230v,500w的变压器
是的，你可以倒带。
你好，斯瓦格先生，谢谢你的好意，但我有一个相当小的问题，我怎么能把我的旧1000w稳压器变压器转换成9-0-9v到230V，500w逆变变压器，而不改变核心，我会很好的快速响应。
你好，Nimel，你将不得不从变压器的交流侧馈电交流电源，并检查二次电线的9-0-9 V输出。一旦你确定了9V电线，你就可以使用这些电线为逆变器应用
很好的解释，先生，谢谢。
谢谢你Onyi !
我有一个旧的cnc控制变压器，非常重，输出38vdc和18vdc，可以使用吗？我不知道它叫什么，而不是方形
通过配置适当尺寸的电路，所有类型的降压变压器均可用于逆变器应用，同样适用于您的变压器…。
我正在构建一个12v的逆变器，我刚刚想起我有一个旧UPS坐在周围。UPS为24v, 2节电池。变压器有29.5v，副电源15v 0 15v，主电源255v, 220v, 185v和0v。我想知道我是否可以使用它为一个12v逆变器，因为我能够得到12v 0 12v在二次，当我使用255v电线在230v。我能用它把12从逆变器反到230v吗?
我如何将这个变压器用于12v逆变器?
再一次感谢您
乔
理想情况下，变压器电压应略低于电池电压，以产生正确的输出交流电压。在15v，甚至12v的情况下，输出可能无法正确到达220V。即使一开始达到220V，当电池放电到11V时，也会持续下降到较低的水平。但是为了测试，你可以尝试一下。
感谢您与我们分享您的智慧和经验!
我正在考虑买一辆中国产的
两个问题。我想用一个环形磁芯在中心抽头上缠绕240vac。这个想法将做一个240-120-120-240vac在北美使用(特别是加拿大)。你是否已经完成了关于环形升压变压器规格的教程(我计划对变压器进行主动冷却以增加功率容量，因此绕组需要比典型的铁芯具有更高的额定电流)
第二个问题:如何提高该板块的评级?IE mosfet银行增加容量。IGBT会是更好的选择吗?
再次感谢,
道格
板看起来很酷的逆变器应用，对不起，我还没有公布一个环面磁芯型变压器的细节。我一定会尽快在这个博客上找到相关信息。
是的，你可以并联增加更多的mosfet，或者用高功率igbt替换它们，以增加模块的功率处理能力。
亲爱的先生,
请问，先生，是什么决定了逆变器的额定功率?
2.请先生，为Elite600VA亲UPS，它意味着UPS变压器是600VA它可以提供360W的最大输出？
Godfrey, VA是变压器的视在额定功率，是输出有效值电压与输出最大电流的乘积。现在，它将取决于连接到变压器上的负载，它将决定以瓦特为单位的真正功率。如果负载是电阻的，那么输出将接近600瓦，如果负载是感应的，那么它将取决于负载的功率因数，这将需要eb考虑。
好的，先生，非常感谢。
先生，我从水星Elite600VA Pro UPS买到了一个中心抽头7-0-7V/165-275V的UPS变压器，还有一个16V的线圈，用于电池充电
请先生，我要检查的额定电流的7-0-7V用你告诉我的分流电阻法绕组。
1.先生，我应该把电阻器连接到7V还是14V?
2.先生，我想用的分流电阻是0.1欧姆5W。先生，这样可以吗?
你好，Godfrey，没问题，你可以继续，但是要快速测量分流器两端的电压，防止变压器发热
你可以把它连接到0-7V的龙头上
非常感谢您，先生，很抱歉先生为重复的问题，我没有注意到你已经回答。对此感到遗憾。
谢谢你。
没问题戈弗雷!
谢谢，先生，请问我应该把分流电阻连接到7V还是14V
亲爱的先生，请先生，我想知道如何不使用公式，从核心测量以下，因为我有一个UPS变压器，我想拆解和倒带基于计算，用于您设计的纯正弦波逆变电路。
谢谢你。
1.核心区（CA）
2.舌宽
3.烟囱高度
4.窗口区域
先生，请附上一张四维图。
谢谢你！
你好，Godfrey，修改一个现成的变压器，你可以简单地应用以下公式:
ES / EP = NS / NP
在那里,
Es =二次电压，
一次电压，
NS =次级匝数，
Np =主转数。
好的，先生，谢谢
亲爱的先生，我很困惑:
你说过"只要把120除以12得到10安培，这就成了需要的次级电流"
但是你从这里又算出了次级电流
步骤3:计算次级电流= 24 × 10 / 230 × 0.9(假设效率)= 1.15安培。
先生，我的问题是
1.我不明白要求的10A和计算的1.15A的二次电流平均值是什么。
2.你又说了"现在，所需的一次电流是10安培"
这是否意味着对于一个9-0-9v, 10A的变压器，在满载时一次电流和二次电流都是10A ?
先生，请帮我接通，我只是想弄清楚区别，澄清一下。
谢谢你！
你好，戈弗雷，1.15安培是230V侧绕组，正如我之前解释的，你必须除以瓦特与电压。
所以24 x 10给出了整个变压器的240瓦，用240瓦除以230 V给出了指示值(扣除0.9%的效率)
由于绕组电压不同，一次侧和二次侧额定电流不可能相同。
好吧，先生，我真的很感激。谢谢你。
先生，我想请你确认以下内容是否正确:
让我还是用230v/12-0-12v, 10A变压器来问我的问题:
1.先生，我了解到变压器的额定电压是伏安
我的问题是，变压器的VA是12 × 10 = 120VA还是24 × 10 = 240VA?
2.先生，请问功率是12 × 10 = 120W还是24 × 10 = 240W?
功率= VA x 0.8(功率因数)这个公式在这里不适用吗?
3.请问先生，所述变压器的10A是低压绕组（12-0-12V）的电流还是高压绕组（230v）的电流？
谢谢你先生
戈弗雷，功率因数没有被上述文章中考虑，其可同时使所述逆变器来计算。
10A是120 - 12v侧
谢谢你先生
先生，我想知道如何构造一个可以承载大负荷交流的逆变电路和变压器。
我不知道把DC - DC和DC转换成AC是不是让逆变器有电源来承载负载。
请我需要你的帮助，根据你对我的理解程度来回答。
谢谢你先生
你好，Wise，你可以阅读下面的文章，了解如何制作逆变器
如何设计逆变器-理论和教程
计算逆变器中的电池，变压器，MOSFET
日安，斯瓦塔姆先生，请问我该如何防止我的逆变器在冰箱里变热并发出很大的声音。谢谢。
Seun，唯一的方法是使用更大更高的瓦数变压器和MOSFET，或者使用基于铁氧体的逆变器，具有更高效和更紧凑的设计
谢谢你的回复，请允许我的电视在冰箱打开的时候显示闪烁线，尽管增加了更多的滤波电容器。
不是，电视屏幕上的线路可能是逆变器输出波形粗糙造成的。如果使用纯正弦波逆变器，这些线可能不会出现
你好,
谢谢你的这篇文章。我对计算中使用的频率有一个问题。
想象一下，如果我们尝试用SPWM做一个纯正弦波逆变器，其中PWM频率约为60khz。但是正弦波的频率是50Hz。60khz的SPWM将通过mosfet直接馈送到初级变压器，次级变压器将连接到一个电容以滤除60khz的高频。
在这个设置中，变压器计算所用的频率是50hz(输出频率)还是60khz(输入pwm频率)?
Hi，应该计算50hz频率的匝数，但铁芯必须按照60khz频率选择，而且这应该是铁氧体铁芯。
嗨赃物，我喜欢你的文章。适用于这些项目的核心和筒管的优秀在线来源在哪里？
谢谢
谢谢你，格雷姆，你可以通过digikey, mouser等在线商店买到它们，这些都是美国的
嘿,Swagatam,
我有一个旧的100安培，220/45伏的焊接变压器。我想知道我是否可以用这个变压器做一个5000 w的逆变器，输入48v，输出220v。我还有4节，12节电池，每节100安培。
谢谢。
你好，Danyal，在变压器的45V侧有一个中心抽头吗?还是两线变压器?
嘿,Swagatam,
我已经检查了变压器的二次接线，其中没有中心抽头或回路。
嘿，Danyal，那样的话你就得去全桥逆变电路
谢谢，非常感谢。
很高兴帮助!
我可以用irf3205做5000w的逆变器吗
您好，Swagatam，对于这种120va逆变器trafo设计，12v的一次电流为10A，但对于秒电流，您使用了24*10/230*0.9=1.15A，为什么不使用12而不是24。对于120A容量，230v的相应电流为0.58A（秒侧的电流容量）。请帮助我澄清我的困惑。谢谢
Hi Adeyemi，使用24v，因为变压器是12-0-12v。对于120瓦，高侧电压额定为0.58 A
谢谢你的答复。对于12-0-12v变压器和10A电流，逆变器容量是120瓦还是240瓦。
120瓦，因为你使用的是中心抽头拓扑，对于h桥，它将是240瓦。
谢谢斯瓦格局长，我明白了，所以根据你对仪表和电压的计算，在230v电压下，二次侧的功率高于1.15A，即240w，120w一次侧和240w二次侧，可以吗。
感谢Adeyemi，如果主功率是120瓦，次级功率将小于120瓦，它不能是240瓦。在中心抽头拓扑中，由于在任何时刻只有50%的主电源被使用，变压器的总瓦数变成120瓦(减去损耗)。
在全桥拓扑和24V电池中，主/副电池将是240瓦(减去损耗)
感谢Swag的精心设计，它是合适的使用铜规额定约0.6安培的二次侧等于120瓦的主要。
谢谢Adeyemi，您必须使用Readymade数据或软件计算它。
请问先生，4.47厘米的堆叠计算值不是太小吗
阿德耶米，4.7厘米的舌宽看起来相当大，应该是正确的10安培变压器
好的先生,谢谢。请告诉我如何进行交易。一个朋友买了一个我自己大小的现成的，额定为1kva中心水龙头
Hi Aadyemi，就像任何其他设备一样，变压器也由其额定电压和额定电流。
好的，先生，我能给你的设计超过1kva吗?因为它的重量比现有的额定1kva的重量还要重
嗨swagatam，我想让你给我发h桥电路图使用irf740为逆变器，我需要正确的电路。谢谢你
Hi Saeed，我已经在网站上发布了很多H Bridge(全桥)的设计，请通过搜索框找到它们。你可以用IRF740代替mosfet
信息丰富的文章，正是我想要的。
您好，swg先生，即使我们在表格中找不到swg，也请使用上面的公式来建造2.5kva的逆变器。
神力，在本教程中最多只能有10个音程。不幸的是，比这更高的值是不可能的……
非常感谢您，先生，非常感谢您的快速反应。谢谢你干得好。
欢迎您Godpower！
日安，斯瓦格先生。
请先生，例如，我计算我的TPV为0.8，现在我应该将其近似为1.7吗？
请问主席先生，每伏（TPV）和伏特之间的差异是多少（VPT）？

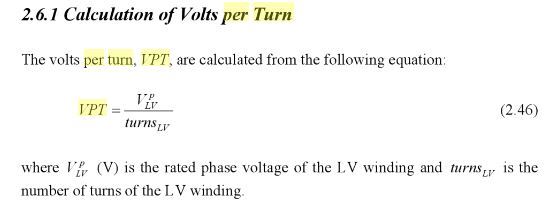

Ebere P，你可以从图中看到
//m.addme-blog.com/wp-content/uploads/2019/08/VPT.jpg
请为逆变器设计一个12v电池的一次电压是最好的改进的正弦逆变器，如10.5,11v和12v，以计算匝数
请使用11v。
请告诉我11v的基本原理是什么
没有硬性规定。11V是一个合理的值，它将确保输出电压始终接近正常输出电压水平的+/- 10%。
长官，我已经确认了连接电池的输出，没有电池连接它的读数是27.1v。
埃文斯，如果没有升压转换器，不可能从13v得到27V，不知道你怎么能得到它?
先生，我想可能有一个升压转换器，因为我告诉你我能用万用表测量和读取的东西。如果有任何帮助与24v逆变器升压转换器的电路图。
Evans，你可以尝试执行以下电路:
//m.addme-blog.com/high-power-dc-to-dc-converter-circuit-12-v-to-30-v-variable/
很好，非常感谢
斯瓦塔姆先生，请赐教我;纯正弦波逆变变压器输出13v交流设法充电一个24v电池从低到完全充电，他们确实是第一次充电。这背后的逻辑是什么?先生，我真的很需要知识，谢谢。
埃文斯，这是不对的。变压器不指定为正弦波或方波类型，电池充电效率是由充电器规格而不是变压器决定的。
我的逆变器有一个单路两线变压器，输出13v交流。它是自动逆变器，在市电存在的情况下，逆变器自动将市电供电给设备，经过一段时间后，逆变器开始为电池充电，反之亦然。在充电期间，我测量了电池组和万用表上的电压，电压显示第一次稳定上升。“13×1.41=18.33v，连24v的电池都充电不了，真是太奇怪了。”一开始我期望变压器的交流电压为20v，这样20×1.41=28.2v就可以给24v的电池充满电。所以先生，如果你有什么想法，和我分享一下它是如何用一个13伏的交流变压器快速为24伏电池充电的，我在这里可以看到。提前谢谢。
Evans，请在不连接电池的情况下确认变压器的输出，因为18v无法为24v电池充电。
先生，我已经确认了，确实是13.1伏。我断开了变压器，单独测试了一下。
Evans，请检查连接电池端子的点(没有连接任何电池)
是什么原因导致额定225uf/330va的薄膜电容器膨胀?我该如何改正呢?我能同时添加更多的这个吗?我的逆变器有一个薄膜电容器，有凸出，每当我连接任何东西，它立即破坏它。甚至调光开关也被破坏了。
如果电容器的电压超过其额定值，电容器就会膨胀。
好的，斯瓦加坦先生，让我检查一下，我会告诉你的。
你好，先生，请问我用什么Es值来计算12v电池的二次循环次数。整流后的充电电压是12还是14.4 ?由于赃物
您好，请使用11V的12V电池，因为这是电池的最低电压
但是我需要14.4伏来充电
我们在这里讨论的是逆变电路，而不是充电电路。
你好，斯瓦加塔姆先生，awg6能处理多少安培？如果我用awg6倒带一个变压器，用2awg10倒带另一个变压器，哪个变压器的电流更大？最后，先生，如果我要设计一个6000W的逆变器，我的变压器应该缠绕哪种awg尺寸？谢谢
你好，埃文斯，我不是变压器专家，所以建议电线量规将是困难的我。我相信有在线计算器哪一个可以用来知道线规和电流处理能力之间的关系
谢谢，先生，你建议的文章很有帮助。
很高兴帮助埃文斯！
还有，先生，如果我有一台额定1500va的24v逆变器，我想把它调到6000va，我该怎么办?Av得到了一个例子说逆变器与我，mosfet使用80nf55和从规格，mosfet可以切换到80A和55V。逆变器每侧有6个mosfet。变压器也是巨大的，但当我试图负载一个2200w微波，它切断电源，并指示o/l。我怎样才能摆脱这一点，使逆变器负载尽可能多的电器??
您的电池也必须额定相同，以处理负载电流。您的24v电池必须额定在300至500ah
谢谢你，斯瓦塔姆先生，av有2个
12v蓄电池串联，额定200Ah。
400啊，应该就可以了。在逆变负载下使用时检查电压。
你好Swagatam,
你的工作做得很好。上帝保佑你。
这个变压器设计可以用于正弦波逆变器你更新这里://m.addme-blog.com/sinewave-ups-circuit-using-pic16f72？
谢谢你，John，如果推荐的变压器是铁芯变压器，那么可以对上述电路实施。
你好swagatam，我的名字是易卜拉欣来自尼日利亚，我想感谢你的变压器设计的详细解释，愿上帝奖励你。先生，我已经计算过了，对我来说很清楚，我唯一的问题是我想设计一个1kv的逆变器变压器，我在计算上没有问题，但在表格上。你能帮我弄一份能承受100安培的图表吗?感谢上帝保佑
谢谢Ibrahim，我没有逆变器应用的精确表，但我有一个通用的电线和电流图，你可以参考如下:
//m.addme-blog.com/56492-2/
我希望这可以帮助获得关于线材粗细一个大概的了解。
好的，先生，非常感谢，非常感谢。
你好赃物!非常感谢您提供的详细信息和帮助…请设计24v
中心抽头逆变变压器，当一次电源为12- 0_ 12时，是否有负面影响?谢谢
你好，山姆，中间抽头变压器没有负面影响。
请问，先生，如果24v逆变器是24_0_24呢?
你好，Sam，请问你指的是什么样的负面影响?
好的，先生，我的意思是当你的电池是24v，变压器是24_0_24…会有更多的电池消耗，还是会对变压器造成伤害？
当电池电压高于24V时，电流漏出会更多，当电池电压降低到变压器规格时，电流漏出会逐渐下降。这是正常的事情，不会对变压器产生负面影响。
你好先生，我希望你一切都好，你的工作怎么样?先生，我感谢您几天前寄给我的自动切断稳压器电路。先生，这次我需要您的建议。我是尼日利亚人，来自塔拉巴州。先生,between electronics and power or electrical, which one is more better to study so that one can be easily self reliance and he shall be accepted quickly when looking for a government work. the reason behind my question is that, I’m a student from mautech Yola university, and we just resume to run the first semester 300level.so,we are ask by the University to choose one in between the two to follow. although, I read electronics during my technical secondary school.
你好，Emmanuel，电子学更好，因为它有更广阔的领域，未来的世界将严重依赖这个学科。然而，电子产品可能比电子产品困难得多，所以要明智地选择。
你好，先生，我不能再感谢你了。先生，能给我一个逆变器电路和一个电压切断电路吗?也就是说，当电池满了的时候，就会停止充电，当电量下降到10%的时候，就会重新充电。先生，这是我的邮箱。(emmygangba@gmail.com)。
谢谢Emmanuel，你可以试试以下线路:
//m.addme-blog.com/self-regulating-lead-acid-battery/
这将自动调节开/关在大约10%以下充满电水平
你好，先生，我还在想你。先生，您说过我的电池电压低于变压器额定电压，请您解释一下您是如何知道变压器额定电压的。
你说你的变压器是15V，电池是12V。
您好先生，谢谢您的回复!我使用的负载是一个灯泡和我的手机充电器，你是充电手机很好，但当我连接电源电线电池，电源电线开始变热，以及两个mosfet。所以，电池电量是62Ah。我已经按照step down测试了变压器，正如你说的，我得到的电压规格是15v
你好，伊曼纽尔，在你的情况下，电池电压低于额定流量，所以不应该有任何加热由于变压器初级。你可以检查通过断开漏漏的mosfet从变压器水龙头，如果mosfet不热，那么问题可能是在变压器的某个地方。
你好，先生，好evening.my的名字是约翰，我缢变频器采用12V电池，然后我用一个变压器从我的旧变压器，Thau，我不知道该变压器的瓦数，但它仍然有效。所以，我的问题是，从我的电路两个irf150 MOSFET越来越hort.pleace先生是什么问题？
你好Emmanuel，你使用的负载是什么?如果变压器电压额定值比电池太低，那么mosfet将变得不必要的热。
断开变压器，以及从220V侧进料AC 220V的连接，并测量次级侧的AC，现在将侧面的电压规格放在TRAFO的一侧......
嗨赃物,
我在试验你的每一个逆变电路。但对我来说最困难的部分是找到一个电流互感器。今天我发现了两个旧微波炉变压器。我已经小心翼翼地把高压部分去掉了。现在我想倒带两个变压器，一个1000W逆变器，另一个500W逆变器。
两个变压器在12V至220V 50HZ逆变器来使用。
请帮我倒带这些变压器。我要绕多少圈。
注意:
请在评论的时候给一些附加图片的选项。
感谢致敬。
你好Paaker，很抱歉，我没有任何变压器绕组或维修的实际经验，我在这个领域没有任何专业知识，因此不能帮助您所需的细节。
对于图像，你可以使用任何免费的图像托管网站，并上传到那里，并向我提供链接，或者你可以通过谷歌驱动器共享相同的内容。
亲爱的赃物,
我读完了这篇完整的文章。我有一些事情要澄清。现在我一直在阅读你们的网站来学习和了解逆变器。准备好除变压器外的所有部件。为了积累经验，一个一个地尝试。
从所有这些文章和几乎所有关于逆变器上可用的图表，我已经了解了逆变器变压器的一些关于逆变器变压器，但在真正的逆变器中具有非常不同的变压器和连接。
在你的图表和文章上
逆变变压器很重。
它必须有双输入。
变压器的中心抽头必须连接蓄电池正极线。
二次线路为220V直接输出。
几乎所有的逆变器图都是这样显示的。
现在我有一个完全工作的中国300W逆变器。我只是打开看看里面。它有非常小的变压器，但它不给予直接220V输出。变压器有3引脚输出，它连接到4 IRF830 mosfet。mosfet输出220V
第二个
我刚刚发现2个单位的损坏，表格Scrap Shop。两者都是相同的品牌，它有一个非常沉重的变压器。但是主要只有2个引脚而不是3个引脚。电池肯定不连接到变压器。变压器初级2线连接到MOSFET的散热器（IRF3203）
(我不能在这里附加图片，我可以显示图片)
我是混淆逆变变压器。你能解释一下我为什么300W逆变器具有小型变压器，并给予300瓦特输出。
以及为什么第二UPS有不同类型的变压器。
的问候。
亲爱的Paaker,
重铁芯变压器设计用于50 - 60Hz的低频工作，这使得它可以直接与50Hz振荡器一起使用，并从电池获得操作任何器具所需的220V交流电。
基于小铁氧体磁芯变压器被指定为具有高频率超过30kHz的工作，因此驱动这些变压器，我们需要在30kHz的振荡器，但220V在3kHz的不能用于经营我们的家电产品，因此这种高频率220V转换回DC330V，然后再返回到220V交流。所有这些操作使得紧凑逆变器电路很复杂，因此是优选的用于通过新实验爱好者重铁心基于设计。
类似地，如果使用h桥拓扑，可以使用2线变压器，逆变器可以变得更紧凑，而在推拉拓扑中，变压器需要3线，并涉及额外的绕组，使它变得稍微更重。
对于紧凑型铁氧体逆变器，您可以参考以下设计：
//m.addme-blog.com/compact-ferrite-core-transformerless/
//m.addme-blog.com/5kva-ferrite-core-inverter-circuit/
再次感谢Swag详细的答案。
的问候。
先生感谢或回应，我寻找飞回转换器，但我没有找到任何但可以促进转换器工作。我在设计逆变器变压器时也遇到过或惯用的方法。我的问题是:(1)找到核心区域，你有18平方英尺。厘米，但根据我的计算，我得到了55.2或我错过了什么。就像u说的核心区域是中心E应该减少中心的宽度或高度。(2)你能解释堆叠这个词吗?(3)我不明白第16和17号的计算，即总面积和舌宽。(4)总缠绕面积是什么意思?请解释一下bobbin这个词。请不要对我的问题生气，谢谢。
Youngking，我现在不记得计算了，因为我很久以前就写过这篇文章了，你可以参考下面的帖子得到关于所有参数的详细解释:
//m.addme-blog.com/how-to-make-transformers/
谢谢Sir.so主席先生，哪个表可以用来构建更高的变压器，或者有没有任何可能的方式可以让我从你那里获得桌子，如果可能，这是我的email.emmygangba@gmail.com．
我很抱歉，我没有在表中的规定值以上变压器任何计算... ..你可以或许尝试通过比较的TRAFO可用10安培尺寸增加的尺寸比例。
1000瓦变压器的每伏特匝数
您好先生，很抱歉打扰您，早上好。我计算我自己的每伏转数，使用1000w，我得到0.66。所以，在用1000w除以12v的初级电压时，我得到了83.3安培的初级电流。所以，我的问题是，我从表A中匹配它，得到等效的电线厚度，但没有像83.3安培，从表A中，我看到的只有10.961没有83.3.i。e，剩下的是小数点前1位不是小数点前2位，所以，我不知道铜线的等效厚度。
Emmanuel，这是对的，表有最大的数据高达10安培，所以我担心更高的流量不能建立使用这些表。
谢谢你，先生，愿上帝继续保佑你。
欢迎您的光临!
先生，我的意思是。例如,我喜欢用1000或2000 va或任何瓦特稳定器的变压器,它可以工作,我可以去瓦除以主电压得到我的主要电流按照规范显示例子。(2)我构建一个电路使用12 v电池和我得到220 v输出。如果我放上100w的灯泡和手机充电器。然后，来自灯泡的电流将开始完全缓慢地下降，直到没有电流显示从灯泡。有什么问题吗，先生?(3)我应该使用什么类型的电池。虽然，我使用了一个7.6安培的12v发电机电池。(4)变压器的哪一边将采取较厚的电线，主要或次要。
艾曼纽，你的计算方法是正确的，你可以继续。
由于电池电流不足或充电不足，可能导致电压下降。要么使用25Ah的大电池，要么尝试充电7Ah的电池(以1安培速率充电10小时)，然后再次检查响应。
先生，关于尼克zuein 2500到5000w的逆变电路，pmw，他使用了跳线。我能取代跳线与股票计量线或我应该用什么来取代它。
抱歉，Emmanuel，我不能对外部网站上发布的项目发表评论或建议。我只能讨论这个网站上的电路
对不起，老师，你可别不高兴，我只是想成为的知道什么是doing.sir，比如我喜欢用1000VA或2000VA或稳定变压器的任何瓦，它可以工作，我该怎么来划分瓦由初级电压，让我的初级电流为每shound示例规格。（2）我建立一个电路中，使用一个12伏电池，我得到220V出put.so，当我把100瓦特BOP和我的手机充电器，然后从国际收支平衡表的电流开始下降，直到慢慢就不会有电流应该从弹出，这是什么问题先生。（3）电池什么类型的我应去use.although，我使用7.6安培的发电机电池。（4）至极侧变压器将采取股票号线，原发性或继发性。
艾曼纽，对不起，我不明白你说的“bop”....是什么意思请使用正确的英语和正确的拼写，否则我将无法处理或发表您的意见。
Hi swagatam, my name t Emmanuel.please sir,i am trying to construct an inverter, I then enter net I found your explanation about how to get turns per volt, so my question is,the Tpv,i.e.1.96v that I sow,is he constant or I have to calculate my own.please sir, may God bless you as you replied back, thanks.
嗨，Emmanuel, 1.96是根据所示示例规范的结果，它将根据不同的变压器的频率和核心区域而不同。
先生，请再问一个问题，因为我需要你的帮助。在绕组变压器时，我应该按照普通交直流变压器的结构(一次分离和二次分离然后叠层)进行绕组吗?或者根据稳压变压器，在对一次绕组绕组后，一次绕组的端部与二次绕组的起动端连接，在用其中心抽头对二次绕组绕组后，次级电源的末端端子与初级电源的起始端子构成L和N两路输出。先生，我希望我的问题和解释是清楚的，帮助我，因为绕组变压器是我的日常实践领域，我只是想知道逆变器变压器是如何构造的，我上面的区别。请帮助,谢谢
嗨,所罗门,
你必须按照标准降压交流电到直流电型变压器的标准来缠绕它，而不是像稳定变压器那样
逆变器变压器就像我们通常在电源中使用的普通降压变压器一样…
谢谢你先生
那么现在哪边转弯的次数更多呢?
额定电压较大的一侧，次级一侧
你好先生，我有很少的问题要求请帮助我：
1.我不明白，你说用120va除以12v得到10a, 120va是怎么来的，我很困惑。
2.电池侧的变压器是主变压器还是备用变压器?
3.变压器的哪一边有粗线，初级线还是次级线?请帮助,谢谢。
你好所罗门，你需要逆变器输出多少电压??你必须考虑这个电压，并将它与电池电压相乘。
对于逆变器的操作，电池侧是电源的低压侧，成为主电源。
我已经相应地更新了上述文章中的更改。
电池侧由较粗的电线组成。
Tnx u将“主次侧”这个词互换使用，
它是不正确的d 12V电池一侧初级侧调用作为对乌尔用法先生..
我很困惑，
其次，如果我制作我的层压（E / I）的核心。
我是否需要使用任何luvrixant/油漆。。
Tnx。
是的，对于逆变器来说，220侧是次要的，对于正常的降压使用它是一次的，上面的文章最初是写降压变压器的，因此把220V称为一次的……
对不起，我不确定分钟施工细节，因为我自己将这篇文章从旧杂志中提到了这篇文章。
要查找线轴尺寸的哪种计算方法？
使用舌宽：
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/#
为什么在计算一次电流时要考虑效率，而在计算二次电流时却没有考虑效率
当电流高电压低时，效率会受到影响，需要优化，当条件相反时，效率受到的影响较小，这是我的假设
谢谢，先生，请帮忙提供使用斩波线圈的电源的电路图，例如从230v交流输入输出6v直流
对不起，我现在没有带电路，用无电容变压器电路比较好。
早上好，先生，非常感谢你的帮助，我帮你修好了电路。它工作正常，但当我电源我的电视逆变器将下降和逐渐上来…请帮助....
嗨,阳光,
这可能是由于最初的高电流吸引你的电视。
是LED电视吗?因为正常情况下LED/LCD电视不会产生初始大电流....
上帝保佑你。
嗨Swagatam,
两天后我去找专业的变压器绕线人把我的1kva逆变变压器(中心抽头)弄好。我需要你的帮助。我应该问他什么规格?
它应该退步还是向上?
初级电压和电流应该是什么?
二次电压和电流应该是什么?
谢谢。
嗨Saqib，
所有的变压器都可以作为降压或升压，这取决于哪一边是初级，对于逆变器，我们称之为升压，因为它用于升压低压到高压。
用电池电压除以1000瓦就能得到一次电流
二次电压的计算也是一样的，用二次电压除以1000
你好，Swagatam，很久以前我和你一起做LED，现在我回来了。现在请求您的帮助关于变压器建造自制点焊。我有很多微波变压器，但这次我有霍尼韦尔制造的大矩形层压铁芯，用于旧的军用扫描仪。这台旧变压器比我其他的MOT都大。所以就把旧铜线移走了，留着以后用。它被测试连接输入120vac和输出多低电压从5到24伏交流。所以现在留下它裸露的铁线清理少量的生锈区域，并准备添加高温油漆。现在，然而，我不擅长数学公式，把线包匝数5“长X 2.625“W X 1”加厚的120 VAC初级。核心尺寸外尺寸为7.1875“长X 2.4375深X 3.4375”高。输出二次使用0/4线焊接电缆，可能2或3匝会少于2 VAC，这可能是高安培。
我知道我看到你不处理变压器计算，我读了你的帖子。
如果所有其他给我的120 VAC初级和电线规格的建议匝数。
所以电子数学公式是复杂的，我读到的，我很困惑!
所以我在上面解释过，铁线是矩形层压的，外角是圆的，有开口
方形矩形内部尺寸为5.25" X 1.5"。我无法在这篇文章中添加图片让你看到。
如果你知道有人读了我的帖子，请告诉我。
再次感谢,
约翰·亨格福特
Deafguy
嗨，John，我真的希望我能帮助你进行计算，但和你一样，我对变压器的计算也不太在行，而且上述文章中提供的数据仅限于最大8安培，而你的trafo似乎高于此范围。
你好亲爱的swagatanm
我想问你,如果一个逆变器输出是24 v和我家里的供应需要220 v的创建我的变压器必须先创建24 v绕组作为主要的绕组,然后220 v因为在变压器上的其他
我还有一个SWG表，上面写着电流、直径和线规，如果你希望我寄给你，再次感谢你的帮助
你好Demiliza，我无法暗示变形金刚，因为我没有太大的实际经验，但据我所知，蜿蜒的模式并不是太关键，尽管最好是第一次蜿蜒220V绕组然后在它的顶部缠绕24V绕组。
先生，请帮帮我。CA = 1.152 ×√24 × 10 = 18平方厘米
我们选择CRGO作为核心材料”以及CRGO的含义。如果你能上传你测量的变压器铁芯的图片，也许会帮助我更好地理解它。谢谢
安德鲁斯，你可以参考下面的文章来解决你的疑问
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
CRGO代表
冷轧晶粒取向钢
是安德鲁斯Kumah
先生，请帮帮我，我不明白的是你的计算“CA = 1.152 ×√24 × 10 = 18平方厘米”
我们选择CRGO作为核心材料”，也就是说，我不明白你从哪里得到了CRGO的价值观和意义。
此外，我想一切都会成为核心你容易，如果你上传的图片测量
安德鲁斯，你可以参考下面的文章来解决你的疑问
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
CRGO代表
冷轧晶粒取向钢
您好阿莫斯，可以参考其在下面的链接给出用于获取期望的线规按照当前的表
//m.addme-blog.com/p/awg-wire-sizes-see-table-below-awg-in.html
你好，先生，我试着用48v直流电源计算5kva逆变器的规格，频率。50hz, output voltage 220 but what I get as the amperes is out of the table so I could not determine the wire gauge.the highest ampere on the table is 16.6. Can you help me out sir please if possible with the specs. My email.mrzakson@gmail.com．谢谢
你好
我们的sg3525 inveter当我移动PWM verible时，pin1电压也发生了变化，所以请告诉我们的inveter pin1有什么问题，我连接pin9
把
大汗charsadwal
我不记得IC的内部配置，因此无法完全介绍该问题，但是必须检查IC的输出引脚处的电压...... O / P引脚的电压必须响应PWM变化而变化这将确认IC的正确工作......但请记住，这种读数将是平均电压不是峰值，峰值将远离电池电压等于电池电压
在变压器设计中，42常量意味着什么?这个常数是怎么形成的?我在下面的链接中给出了一个变压器设计的例子，其中变压器设计使用了这个常量。
我有一个300w的降压变压器，有5个初级端子和4个次级端子....我已经把变压器拆了，并且做了一次绕组部分…我有以下疑问…请澄清这些…
根据视频显示
核心部分的面积是
6.3×3.4 = 21.42
所以没有。每伏特的匝数=
42常数/21.42 =约1.96……
因此没有。所需初级绕组数= 230 × 1.96 = 450.8 = 451匝
也没有。× 1.96 =31.36
难道这些计算是正确的吗？我应该具有在计算，这将导致在不增加选择240而不是230。初级圈...
哪一种二级配置将是更好的一个中心抽头一个或一个正常的积极和磨削配置?
(3).如何从中心抽头配置取32v输出。？
RT，我不能确认，因为我不经常接触变压器，所以虽然我可能很久以前就学习过这些计算，但现在我已经忘记了……
然而，上述文章中给出的公式是绝对正确的，你可以准确地遵循那些。
先生，你能帮我看一下逆变器的简单电路图吗?我正在做我的项目，请。我的电子邮件aziztechspeclist@yahoo.com
亲爱的哥哥
我想为ips做一个800-1000w的变压器。我买了制造它的所有部件。
这是清单。
电缆:
初级绕组为swg21，
二次绕组为swg12，
核心:-
4.5英寸
前/ bubbin: -
3.05 " / 7.747冯正民等。
1.6 " / 4.064冯正民等。
变压器采用12-0-12V二次供电，0/N-140-220-260V供电
请帮我查一下一次绕组和二次绕组有多少匝
亲爱的哥哥，对不起，我很擅长设计变形金刚，所以没办法。
我的意思是说，我不擅长设计变压器...
你能帮我找出谁能说出这句话吗?
没有人在我的范围内
你好先生
很抱歉再问你一次。但是我想知道如何用环形铁芯制作电源变压器。附上磁芯图像和磁芯制造商测试证书。我提供的铁芯尺寸是OD-100mm, ID- 60mm，高度-50mm，铁芯湿约1.842 KG (M4 CRGO材料)。
https://drive.google.com/file/d/0B5ROBprWe44vYnBURUt0MVNxTkdSRXFqUjhuWHpBUFg5X1Nv/view?usp=sharing
https://drive.google.com/file/d/0B5ROBprWe44vODRxUGo4cE9TcEE/view?usp=sharing
不好意思Sandeep，我对变压器绕组不太了解，具体请咨询变压器绕组或厂家
嘿!我有一个关于12v电池逆变器的问题，我们可以使用15-0-15变压器而不是12-0-12 ?它会奏效吗?
它必须低于电池规格，而不是更高。
是的你可以
您可以使用任何期望的额定流量，这没有关系…输出瓦数将减少或增加取决于流量的电流
先生，我有500瓦的逆变器，请发邮件给我ma2604403@gmail.com
您好，先生。我是这方面的业余爱好者。我想设计一个变压器或电路，产生12v 30am，控制我的直流电机。或
你好，阿米努，30安培太高了，我不知道??
先生，我有12kva自动稳压器，50到220v，请把它们的轮数和体积告诉我
谢谢先生
并请告诉我如何使100W假负载测试变压器次级电压和电流。
告诉我，如果我的变压器是22-0-22/3A=132VA，如果我使用单一的0-22输出，其电流是6A或3A，与0-44电流应该是3A或我有点困惑。
你可以使用一个高绕线电阻作为虚拟负载
它应该是6安培，因为3安培是整个0-44V绕组
谢谢先生
但二次绕组铜线的最大电流容量是3.5A，怎么能给6A呢
如果电线没有额定6安培，那么电线就会变热，如果额定6安培，那么半绕组就会提供满6安培
...。只有如果所连接的负载的额定消耗6安培
谢谢先生
我可以使用这个设计计算教程的铁芯变压器，如果是，请帮助如何做正确。
你可以参考这篇文章:
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
抱歉拼写错误，我的意思是，我可以使用这个设计计算环面(O)铁芯变压器，如果是，请帮助如何做正确。
不，它只适用于铁芯变压器
先生
环形铁芯也是铁层压屎滚在圆形，你必须绕铜线直接到核心，没有任何塑料筒管是像EI芯。这种计算行得通吗?如何计算环形核心的核心面积有外直径，内直径和高度。请帮助
Sandeep，以上数据是EE或EI型铁芯，恐怕不能用这个数据计算环面铁芯变压器。
谢谢先生
如何通过虚拟负载检查变压器二次最大电压和电流
例如，如果我有22-0-22 Vac/3A=132VA的降压变压器，请详细说明。
Hi Sandeep，您可以简单地通过使用您的数字万用表在交流电压和交流电流范围分别。
你的SWG表是否准确。因为对很多网上的人来说。我可以设计常数42变压器，例如42/18 =2.33转每伏
是的，上述文章中提供的所有信息都按照我的知识准确
计算建筑面积，我们得到= 18 / 0.9 = 20 sq.cm
我怀疑0.9是常量或者你是怎么得到这个值的。谢谢提前
它是变压器的近似假定效率水平。
嗨，我之前试着评论过，但我认为它不起作用。我的问题是-我可以使用一个环形变压器在推拉配置?我见过300va 115v/230v到12v的环形线圈。这是一个双初级双二次绕组变压器。如果这是可能的，我假设我将只能在230v和150va使用它对吗?
你好，是的，你可以使用它连接到一个匹配的逆变电路。
所有类型的变压器都可以用来制作逆变器，在这方面没有限制。
谢谢你这么快的回复。我假设在230v时只有150va额定输出的一半是正确的吗?我的推理是双次级12v绕组串联给初级230v。然而，每台12v单台只能输出150va
12V并联可能会给你更好的响应在220V侧....所以你可以让两个12V绕组并联，并使用h桥逆变电路，以获得最好的可能的结果，使用单个12V绕组将只给你150瓦
你好，我想知道是否有可能建立一个与环形变压器逆变器。我看到一个双输入双输出115/230v到12v在300伏特，是2倍12v在150伏特。这个通过推拉电路能工作吗?非常感谢您的任何建议。我假设如果它是可能的，我将只能使用它的一半的速率输出150va在230v
直升机先生,
我想做230v到120v 1500w的降压变压器，如何计算，主、副的SWG，以及匝数，主、副的匝数。请把详细资料发到我的邮箱eeemani09@yahoo.com．
你好，Manikandan，我已经解释了以上文章中的公式，请按照给出的信息来做。
请立即回复所有问题，谢谢
你可以参考这篇文章了解更多细节:
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
先生，一个机械师告诉我变压器有很多不同的尺寸，请告诉我这个
还告诉我先生，为什么你乘以总绕组区域到1.3，以及什么是绝缘部分，以及为什么要乘以为什么不添加它？
我不明白如何理解缠绕面积，假设我完成了总共没有。但如何知道这个绕道面积将与计算的绕道面积相匹配呢?
您好先生，请问如何计算筒管尺寸?也请告诉我，哪一种风应该是内风还是外风?
您好，先生，请告诉我主要和次要缠绕区需要维护的是哪一类区域。圆形、圆柱形或其他类型?请告诉我
你好Abdus,
它将按照E核心的结构。这是长方形的
您好，先生，我是Abdus，请在图中给我看一下核心区在哪里?
你好abdus，“E”堆的中央支柱横截面积是核心区域
好的。我会在实际中试一试
我会和你联系的。谢谢。
你好Swagatam，我的名字是Tobi。谢谢你的教程。我是一名电气/电子工程学生，我非常喜欢电子。我一直在尝试设计100瓦特或以上的逆变器，只是为了我的个人使用。我在Google和YouTube上看到了很多逆变器电路，但每次我在电路向导软件上模拟它们时，它们都无法正常工作。所以请你能用一个很好的酷电路帮助我，或者给我一个链接或其他东西。我非常善于理论，但我也希望与实用相比好。拜托，我真的需要你的帮助。谢谢你。
你好Omoregbee,
你在模拟器上测试的所有电路可能都很好…因为这是你的“向导”，没有足够的效率来检查他们的结果，所以把它放在一边，并尝试一个选定的逆变器设计实践，这是你正确学习事情的唯一方法。
你好老板!希望一切都进展顺利。很抱歉，我答应(2013年12月7日)通知你。电路(振荡器、功率级)工作正常，一直在使用，再次感谢，多亏了您的帮助，非常感谢。我可以连接两个相同的变压器并联(中心磁带)到我的逆变器?我的目标是使瓦数加倍。***Ahmed***4rm*****NIGERIA*****
不客气，老板!
是的，你可以将两个变压器并联，但只能连接一次侧....次级阀必须分开使用和连接，以分离负载。
亲爱的先生,
谢谢你这么好的文件，先生，我需要12V系统的50W变压器。所以，请帮帮我。
谢谢Saurabh，
我在上面的文章中提供了所有的细节，请计算相应的参数....
在计算一次电流时，你从哪里得到(0.9)的?
它是变压器的近似效率计数，是一个标准的固定值
如何用上述方法制作1000w变压器
尊敬的先生，我们所说的主绕组区和次绕组区是什么意思?在绕组时它的意义是什么?
亲爱的Prathamesh，
绕组面积决定了它最优容纳的指定匝数……这是它唯一的重要意义。
正确的答案是
1 /(4.44 * 10 ^ 4 * 18 * 1.3 * 50 = 1.925而不是1.96
我可以使用铁氧体铁芯为50赫兹逆变变压器?
如果是，请提供9-0-9 / 230伏500va变压器的绕组细节
铁氧体磁芯不工作在低频率，它将需要一个最低10kHz的正常功能，所以这是不可能的
我可以在没有电池的情况下将太阳能电池板连接到逆变器上吗?
我有6×12伏100瓦太阳能电池板和一个12 /230伏500 VA逆变器。
任何简单的电路？
是的，你可以这样做，但要确保在峰值阳光下，面板电压不会变得比逆变器规格太高。
我的逆变电路板有LM3525, lm339, 12F508 ic's和irfz44 mosfet。它是方波输出。我可以用足够的元件来改变这个电路以得到纯正弦波输出吗?如果是，请给出电路。期待您的宝贵答复。
谢谢你！
它可能是一个修正的正弦波或纯正弦波等效，不能说与确认，尽管存在一个微控制器IC 12F508和opamps LM339表明一个高度复杂的电路，这可能是一个正弦波逆变器
我确信，它不是正弦波，因为当我连接一个电感负载，如风扇，嗡嗡声产生。您的正弦波逆变电路使用TL 494是非常简单的。如果有任何可用的套件或组装板在线使用此电路，请告知详情或链接
可能它不是正弦波逆变器。
对不起，我没有解决这个问题的套件或拼板，你可以在网上或当地市场查询
嗨Vijeesh,
你也许是对的,根据图表12 swg应该用于电流不高于10安培,但这可能是在理想条件下将确保没有trafo即使在满载的升温,然而66安培是太高了,这么多使用12 swg可能是危险的电流。
虽然我不是这一领域的专家，它看起来相当明显，66安瓿将简单吸烟变压器如果一个12SWG是使用，或也许人可能使用许多12SWG并行，这可能是一个有效的可能性，这将是相当好的....假设他使用5个12SWG链并行，那么它就可以完成工作。
海先生，早上好，
上周我去当地变压器/逆变器制造商为一个逆变器项目800w 12-0-12变压器，他说主变压器将是21规格，副变压器将是12规格，因为他的声誉提供良好的逆变器，我给了变压器的订单。根据以上计算800瓦/12伏是66安培，但图表说12表只能携带10安培。他保证它能载重800瓦。他们用的是什么把戏。
你好先生,
在计算每伏特的匝数时，1.3是常数吗?这是指磁通量密度还是芯的饱和度?
嗨，Jerico，这是通量密度，是恒定的，你可以参考以下帖子的详细信息:
easy-electronic-circuits.blogspot.in / 2013/07 / how-to-design-and-make-transformer-at.html
先生,
这篇文章真的很有趣。为了设计一个配电变压器，铁芯的设计会和先生做的一样吗?或者有什么区别吗?如果是这样的话，我想请你详细说明一下。
谢谢
Hi Dozo，是的，因为所有的变压器基本上都是用于控制电压和电流参数，它们的设计计算将使用相同的标准公式和系统。
然而，上述文章提供的范围是非常有限的，它可能没有配电变压器的基本数据。
谢谢你的回复，肯定有效
我想知道可以用于1kva逆变器的变压器类型以及变压器的额定值。谢谢
用电池电压除以1kva得到变压器二次电流。主电压将按照贵国的规格。
谢谢您的回复，实际上我在给出双半桥逆变器配置中igbt开关的时间延迟时卡住了。这是为了模拟目的.....因为双重配置。i’我总是弄错。请提出任何建议。
你是说死时间?它是内部固定在IC上的，你可以参考下面的图表来获得一些线索:
Easy-electrone-circuits.blogspot.in/2014/05/100-watt-to-1000-watt-pure-sinewave.html.
嗨Swagatam,
你能帮我做一个200安培的逆变器吗。
嗨Shyam，
请提供所有需要的规格，我会尽力帮忙
谢谢你的回复，我不知道任何专业在线，但如果你知道一个，请将我链接到他
在网上得到它将是困难的，你将不得不在你的地区本地找到它，或在你最近的电子市场
先生，我想请你帮我计算一下1kva变压器逆变器。我使用了上面的方法，但我的挑战是，我无法从上面的表格中找到金属丝的厚度。如果你能上传一张从1而不是10开始的厚度和层压表，我将非常感激。或者如果有其他的计算方法，请告诉我，先生。希望很快能收到您的来信。
谢谢你khennie，但很抱歉我不能帮你计算，因为我也不知道关于电线SWG的计算，它将处理1000瓦。我从一份电子杂志上得到了上述数据，我个人对你问的具体数据没有任何信息。
我建议你去找专业的变压器制造商帮忙，他会收取一些费用，但最终你可以按照你的要求完成完美的设计。
我真的很感激在帮助别人你的巨大的努力。对不起，老师，我要你帮我算算核心尺寸为初级和次级，匝数，层压大小1KVA变压器逆变器。我试着用你上面所用的方法，但是，当涉及到表中选择线的厚度为辅助，因为我无法找到那里，我停止。先生，请。我要你给我说，从1而不是10年开始网架和也是层叠平台的。我很感激，如果你为我做的，先生。希望能尽快从你读先生。
我有一个200瓦的逆变器和两个irfz44n mosfet。我怎样才能把它的功率提高到400瓦?我可以并行添加更多的mosfet吗?请尽快回复。
是的，它可以以这种方式进行审判。
海先生,
对于二次绕线，我们应该把49个中点的转数加倍，总共98个转，或者在24个转后，我们应该把中点的转数再绕24个转。
嗨Vijeesh,
请详细解释你的问题，我不明白你想做什么规格。
在上述计算中，二次绕组有49匝。(意味着在二次绕组首先我们将与12 swg风49转线然后我们带中心抽头又风49,总98转)或者我们需要49的中心利用从中间24.5后把我们带中心抽头又风24.5。
它将从49圈的中心开始，即24,5圈后或24圈后。
请务必设计一个5kw逆变变压器。
这将是更需要的，因为我们都在全球范围内追求绿色能源。而5kw逆变器比低功率逆变器更受欢迎。
谢谢!我肯定迟早会在这个博客中提出一个。
我知道，但是我在哪里连接风扇的电源?
显然它将从逆变器电池
我正在做一个逆变器，应该是100瓦使用12v 7Ah电池。你能告诉我一个电路吗?我也是做逆变器的初学者。
我的老师也坚持要我放一个冷却器(我不知道为什么)粗一个风扇，但我告诉他们这是没有必要的，但他严格要求添加一个风扇。所以你能告诉我如何添加一个PC风扇到逆变电路。
那将是一个很大的帮助。
thankx
您可以尝试以下电路，它将很容易处理100瓦的流量是正确的额定。
//m.addme-blog.com/2012/09/mini-50-watt-mosfet-inverter-circuit.html
将风扇固定在机柜上面向mosfet散热片的适当插槽上，使其迎风吹向mosfet散热片。
自环发电机是真实的吗?
如果是这样，为什么呢，它未来到真实的世界？
这是假的…
你可以学习亚当斯电机获得冷电，这是一个真正的概念。
你好,
我们能否使用2n2222或2n3904之类的放大晶体管来制造一个0.5伏特的非常小电压的逆变器，输出应该是3-4伏特的交流电，这样可以给两个led供电。如果是，你能告诉我这样一个电路吗?关于变压器，它是如何为如此低的电压制造的?
我需要它，因为我要参加激励奖。
我想我们之前已经讨论过这个了，无论如何，只是提醒你我们可以使用焦耳盗窃电路，你可以参考这篇文章的更多细节:
//m.addme-blog.com/2012/10/1-watt-led-driver-using-joule-thief.html
不客气！
什么是铜平面?你是指PCB铜地轨吗?
是的,这是正确的
艾哈迈德，不要在意这些细节，专注于基本的技术，只用mosfet的三个引线，
仅使用金属卡舌连接散热器，仅此而已。
6.8v trafo输出400v，需要调整PWM锅或负载校正锅将其调整到220V。
如果您愿意，您也可以尝试12v或其他trafos。
您可以使用6.8v-0-6.8v流量作为参考电路应用，它一定可以工作。
22万就可以代替20万了。
欢迎你，艾哈迈德
艾哈迈德，我已经检查了链接，是的，你可以使用200K+100k变量预设a引脚#6。
首先只尝试单个mosfet，如果它工作完美，那么你可以在每个通道上并行地添加一个mosfet。
你的链接没有打开电路页面，它打开了网站的主页....提供这个图表的确切链接，只有这样我才能说些什么。
104意味着0.1uF，如果你的电路需要0.1uF，那么所有这些电容都可以。
谢谢Ahmad !
默认情况下，104帽可以50V额定，电阻1/4瓦特额定。关于200K的电阻器更换，我不太确定，你能告诉我具体的链接吗?
你不需要倒带1000瓦的流量，你可以使用相同的流量来获得更低的功率…优化将简单地取决于电池电流，可以按照要求减少。
三江源的及时答复。
上帝祝福你。
亲爱的先生,
我有一个问题，假设我将得到一个逆变器和ups与相同的评级，包括电池，他们会给相同的备份时间。
好奇地等待你的答复
谢谢
亲爱的Gowhar,
是的，它们应该有相同的备份时间
非常感谢您的回复
先生,
先生,
我刚刚从一个旧的工作ups“夜光750va”双电池中回收了2个ups变压器，我只是想知道我可以用它们来建立一个200到500瓦的家庭逆变器。第二，我对这些变压器的连接感到困惑，有7根电线从一边出来，另一边有3根。如何识别电线和检查它们的电压。我已经在每个地方发布了这个，但我没有收到任何回应。如果你能帮我解决这件事，我将不胜感激。变压器上有这个标记“TX-201-1000-02”
Gowhar，当你拆卸时，你至少应该记下哪些水龙头是作为电器的主输出端终止的。
无论如何，你可以用....系列的100瓦灯泡随机连接你的家庭交流电源通过交通的不同水龙头在灯上方产生最小辉光的水龙头可以假定为trafo....的220V绕组
一旦你找到这个，你可以保持电源输入与100瓦系列灯泡连接，并采取一个DMM检查交流电压通过其余的水龙头…这样，你可以继续进行所需的识别。
.．..在进行上述操作时要保持极端的谨慎，因为操作过程涉及到致命的电源电流。
嗨，朋友，你和你的家人都好吗?我的朋友，我想为ups做一个变压器，可以在大约30分钟内为200安培的电池充电，并提供良好的备份，同时驱动冰箱(三联)一个水泵和五个风扇，五个节能器
帮助我，我的朋友。
嗨伊玛目,
你可能正在看一个10kva的逆变器设计，我不知道如何设计这样一个巨大的变压器，请咨询专业的交通设计师
VA =瓦- PF
Ashok，请用变压器的电压除以400得到相关侧的近似电流。
是的，我认为上述数据限制为高达20个放大器变压器，不到上方，所以我很抱歉1kva可能太大而不是在上述数据的范围内。
请重播这个问题？
是的,这是正确的
我的回答是
TPV = 1 /（4.44 * 10 ^ -4 * 18 * 1.3 * 50）= 1.92？
这是正确的答案吗?
你好每一个人。
有人能告诉我为什么要用1.152来计算核心区吗?它是从哪里来的?如果可能的话，有没有一个公式可以用来表示核心面积取决于频率。我问是因为我想使用高频变压器，我需要知道什么尺寸的功率
你好护镜,
上面的解释仅仅是针对铁芯变压器，而不是针对高频铁氧体变压器，所以这些计算对你来说是行不通的。
