该帖子介绍了一个简单的三相太阳能潜水泵逆变电路，只需配置几个集成电路和几个功率器件即可实现。Lufono先生和Sami先生提出了这个想法。
电路目标与要求
- 首先，我必须谢谢你和Lufono先生，我有许多太阳能管的太阳能项目，想要制作一个三相逆变器我连接了14到23个250瓦的太阳能电池板，每个太阳能电池板31伏8安培串联，比我有450 vdc到750 vdc。
- 我公司潜水电泵5.5kw到7.5 kw三相220v和380v三相。
- 我还要求在电路中自动控制电机的速度也需要，意思是当太阳能电池板电压上升或下降时，随着时间和阳光电机的速度也自动调整。
- 如果igbt需要GP50R12KT3或其他没有问题，请帮助我，所以，所以，谢谢。
设计
我已经解释了一个简单的芯片三相全桥逆变电路，相同的集成电路可用于所提出的太阳能泵逆变电路。三相驱动IC IRS2330的标准配置如下:
电路图
然而，由于所提到的3个阶段驱动程序需要专用的3相位信号，其触发输入标记为HIN .... LIN，学习简单的触发输入将是第一个重要的三相信号发生器电路使用opamps可以与上述设计集成为预期的结果..
它不需要是正弦波3相信号，一个简单的方波120度相移PWM发生器可以用于应用，如下图所示:
3相发生器示意图
以上3相发生器电路可以通过以下方式进一步修改，使其可以馈电到如图1所示的3相驱动IC:
使用BJT缓冲阶段
在这里我们看到如何从3相发生器输出放大器使用晶体管逆变器产生所需的3个反相通道HIN…LIN输入的IRS2330三相逆变驱动IC。
与驱动器连接的负载mosfet和igbt现在将接收方波3相工作电压，这可能是我们应用中的潜水泵电机，根据请求。
如果IRS2330 IC在当地市场很难获得，下面的便宜的半波太阳能潜水逆变器电路概念可以实现，尽管其功率效率低50%。
的bts可以被适当额定的mosfet所替代或igbt…其余的配置相当简单，不需要太多解释。
科莫vai吗?我们在公元前547年还是公元前557年拍摄的最后图像?Obrigado。
您好，上一张图片中BC547/BC557不能使用，因为它们不能处理高电压、大电流的电机负载。
你可以用IGBT来代替
这很好，但是驱动泵的输出电压是多少。是否可能有12伏到24伏交流电的输出。
谢谢你！是的，如果晶体管的电源是12V或24V，那么输出也是3相12V或24V
嗨，我正在尝试做与这个电路类似的事情，我想问一个问题：
你注意到你连接了14到23个250瓦的太阳能电池板，每个太阳能电池板31伏8安培串联，比我有450 vdc到750 vdc。
你是如何将直流电压降低到12V来供应三相驱动IC IRS2330的?
谢谢。
嗨，你可以很容易地减少40V到12V使用开关稳压器，或使用4k7 5瓦电阻，和12V齐纳二极管
赶快赃物。是否有单相太阳能潜水泵的电路可以从太阳能电池板吸收300伏直流电并直接反向到220VAc。我也应该有一个220Ac输入和输出的路径，以及220v。
你能协助这样的设计吗
嗨Binus，是的，有可能。您只需构建和优化全桥式逆变电路以获得目的。您可以参考以下文章以获取更多信息：
//m.addme-blog.com/simplest-full-bridge-inverter-circuit/
//m.addme-blog.com/5kva-transformerless-inverter-circuit/
赶快赃物
我是比努斯。我有一个关于这个太阳能泵逆变器的问题。该设计适用于0.47 ~ 1.1kw的单相小泵。以及在pv - ie串联连接的配置中需要多少直流电压最大值。
如果你帮我一个简单的太阳能泵驱动电路单相和三相，我会很感激。带有显示器和最小灵敏度系统，可以自动调节阳光的变化。
致以最亲切的问候
建国
嗨建国,想法很简单,首先你必须有一个在1.1千瓦太阳能电池板背叛,那么你必须有一个1.1千瓦逆变器可以使用太阳能供应220 V电压和电流为1.1千瓦…一旦你有了这两个参数固定的,你可以很容易地运行泵马达的安装。
为了自动调整太阳光，你将需要一个太阳能跟踪器，这是另一个需要实现的参数……
谢谢Swag，现在的问题是由于阳光的变化，太阳能跟踪器负责自动调节泵速。并且逆变器应该能够显示它的输入电压和功率以及输出。
如果有任何链接到一个指南，我将感激。
谢谢斯瓦格工程师。
嗨Binus，对于逆变器，您可以使用以下设计：

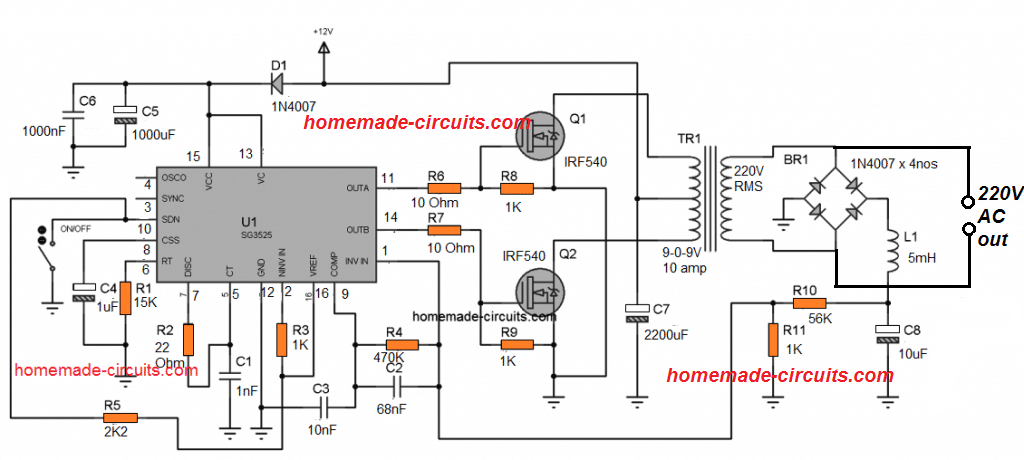

https://www.homemade - circuits.com/wp content/uploads/2019/04/feedback - 1024×460. png该设计包括自动输出电压控制。
对于太阳能跟踪器，您可以参考以下电路和机制设置：
简单的太阳能跟踪系统-机制和工作
谢谢斯瓦格的逆变电路。它是否有内置的电池充电器控制器或mppt。电路的额定功率是多少
欢迎您的Binus，没有电路只是一个逆变器，它没有电池充电器或MPPT....如果使用太阳能跟踪器，则不需要MPPT。可以通过增加MOSFET功率和变压器功率来提高额定功率。
并且逆变器为它使用直接的太阳能电压和电流来提供220v，这是实现这一目的所需要的。是否与电池逆变电路相同
为了实现这一点，太阳能电池板的额定电压必须超过310伏DC
好的串联正确和使用哪个电路。你有一个电路的太阳能驱动，可以供电1-2马力泵。我如何能最好地调整电路，在情况下提供的一个像2.5kva和我需要一个5kva。
您可以将较小的太阳能电池板串联起来，以获得310 V Dc的最终输出，然后将其与本文中的第二逆变电路一起使用:
//m.addme-blog.com/5kva-transformerless-inverter-circuit/
所有这些对于任何一个刚接触电子产品的人来说都是非常复杂的
嗨,赃物。是否可能连接一个单相泵在一个三相太阳能驱动和如何。我还可以如何调整电路到单相直接太阳能逆变器。
嗨Binus，我不认为单相泵可以连接到3个相位源，没有简单的方法将所有3相移入单相电机......
科莫VAI吗?请问mosfet的功率是多少，1000w的功率电机?OBRIGADO。
在第一个图中，igbt显示，但你也可以使用mosfet，额定值将取决于你的具体应用规范
好吧?我想我能组装这个方案，改装的交流发电机。但我更喜欢mosfet，因为它更便宜。我想让你帮我选择mosfet, 1000瓦。请谢谢你。
请提供交流发电机....的电压和电流规格
嗨，你好吗?我认为更好，考虑到交流发电机，修改，800瓦，电压24伏，电流35伏特。它将安装在载重自行车上，谢谢。
嗨，您可以尝试任何100V 50放大器MOSFET，如下所示：
