在这篇文章中，我们将讨论如何建立一个简单的UPS电路，在突然断电或停电时备份电脑或pc机。

介绍

通常，当我们谈到不间断电源(UPS)时，我们想象的是具有复杂功能的大型逆变器单元，它必须是纯正弦波类型。这种逆变器占用巨大的空间，需要更大的电池，而且非常昂贵。

一个小小的创新思维表明，上述繁琐的设计可以被电池和一个小电路所取代，以实现一个高效紧凑的无变压器UPS电路的所有必要动作。

然而，设计也有一些缺点。它是专门为CPU类型的计算机，不能用于其他应用程序。

安装程序复杂而费时，需要电子和计算机领域的专门知识。

说了这些，一旦安装，该单元将提供一些非常有用的服务很长一段时间。此外，该系统的效率将远远优于传统的UPS系统。

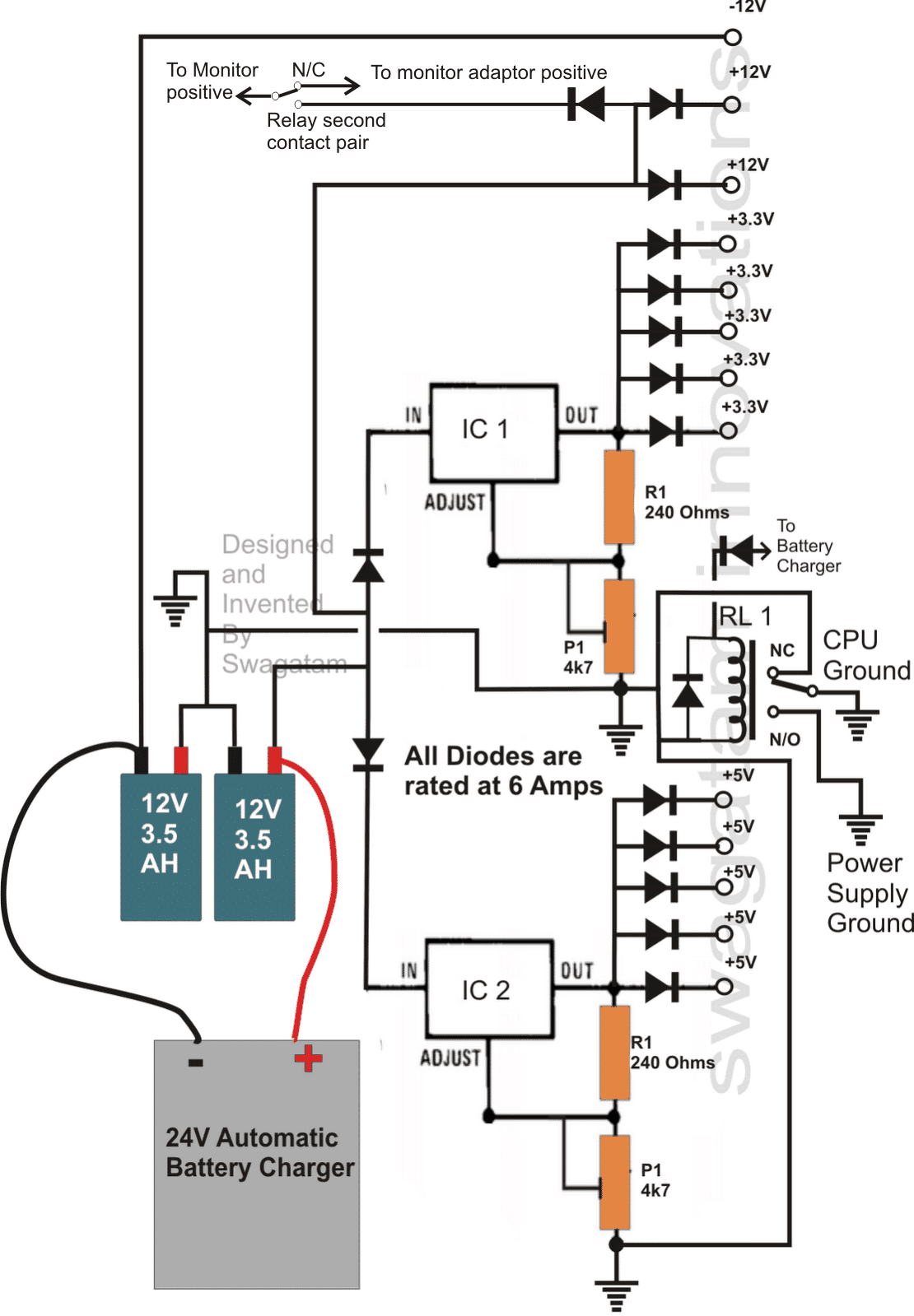

看看电路，我们看到，这一切都是关于切换主板的CPU与一组匹配的输出，从电池源，这完全对应的电压，获得的电源的CPU。

该电路由两个ic LM338组成，用于产生精确的3.3V和5V输出，通过二极管适当地分岔成许多输出。

12V输出直接从电池中获得，而负12V输出是通过使用额外的电池获得的。

一个电池联调LM338电路，而另一个电池产生所需的-12V输出为CPU。

当电源故障时，开关动作由继电器实现。

在执行恢复动作时，中继只选择适当的依据。

在市电供电的情况下，后备地与CPU地断开连接，电源地通过N/C触点与CPU地连接。

继电器由外部交流市电供电，也用于给电池充电。实际上，它可以是一个自动电池充电装置，连接到系统上以完成所需的动作。

当交流电源故障时，继电器断开CPU的电源接地，并将备用电源接地与CPU接地连接起来，这样CPU就可以从无变压器逆变电路的相关输出获得所需的备用电源。

恢复动作在几毫秒内完成，在电力故障或电力不足时提供可中断的电力。

电路中显示的所有输出都应小心地焊接到电源的相关电线上，先稍微剥去电线绝缘，然后用胶带粘接。在把两个系统结合起来之前，必须彻底确定电压。

Ic1, ic2 = lm338
R1 R2 = 240欧姆，
P1, P2 = 4K7是预设值
所有二极管都是6安培额定
继电器= 24V, SPDT
电池如图所示
