本文解释了一个简单的太阳能boost充电器与LED驱动电路，其中还包括一个单一的推动调光功能。这个想法是阿舒托什先生提出的。
技术规格
嗨swagatam,
我自己是ashutosh。我对你的网站很新，我会说你好，你通过帮助业余爱好者做最好的事情之一。非常感谢。我想要一个LED驱动器CUM充电器电路。我知道你已经有数千名要求待定，同时你可能正在研究不同的电路，即使我想问它，我的电路细节也如下 -
1.这是一个LED灯
2.有3伏(0.5瓦)的太阳能电池板为电池充电。
3.必须从太阳能电池板充电3.6伏电池(这可能是一些boost ic是必需的)。
4.关于切换——>有一个开关>当所有的连接有LED后应在关闭模式——> 1日媒体应该在最大亮度发光——我的意思是100%的关税周期>第2次当我按第2次开关LED亮度应该减少40 - 50%——>当我按下开关第3次领导应该得到更多的变暗(说the brightness should decreased by 70-80%)----> and when i press the switch 4th time the LED should get off.
5.电路应非常紧凑（由很少的组件组成），没有使用微控制器PLZ，因为我对微控制器有很多想法。
6.还建议亮度最佳LED，无论是SMD LED还是它的规范。
这对你来说并不难，先生。我把你的回复书签了，我从你的网站上知道，你最好的事情是你经常回复，几乎每个人都这么做。希望你能给个肯定的答复。非常感谢。

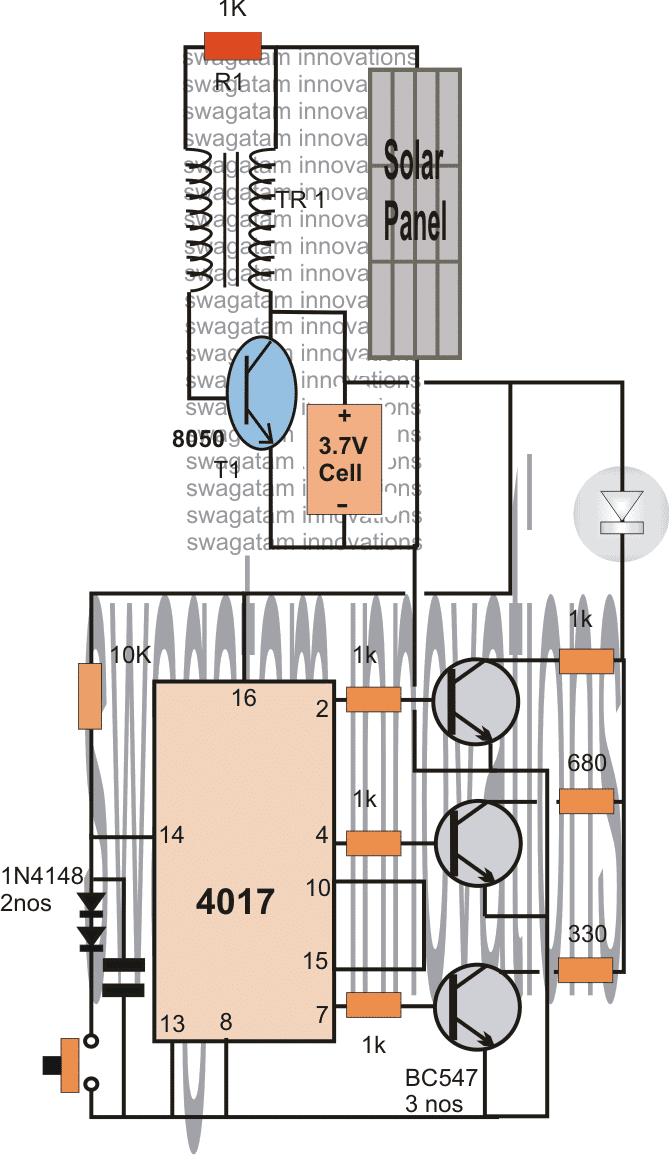

设计
- 当输入被应用时，晶体管立即进入振荡模式，在连接的电池上诱导一个相对升高的电压。
- 这个过程开始给电池充电，并根据IC 4017输出的位置用一定的强度照亮连接的LED。
- IC 4017如上所述以三种模式操作。
- 可随时按下给定的按钮来选择模式。
- 上述切换序列的输出从pin2到pin7的步骤产生不同的发光强度的LED。
- 在第一个引脚输出引脚3(没有显示)LED完全关闭，因为它不与开关网络在任何方式。
欢迎您的Ashutosh，
TR1缠绕在环形型铁氧体芯上，用20:20圈的任何薄的超级搪瓷铜线。
该开关是普通的推送式开关类型，或者简单的按钮只能在释放时瞬间打开暂时打开。
这里更精细地解释了升压电路：
https://www.homemade-circulay.com/2012/10/1-watt-led-driver-using-joule-thief.html.
嗨swagatam,
电路上两个1N4148二极管有什么用…？
嗨,爱德蒙,
这是为了使开关只有在至少1V通过按钮时，按下，以便IC响应只有合法的推动，而不是意外泄漏。
哦…。！好的.. thanx swagatam ..！
嗨赃物,
电容器的值和类型是什么？
最好的祝福。
Nelio阿伯
Hi Nelio，电容值可为1uF/25V
