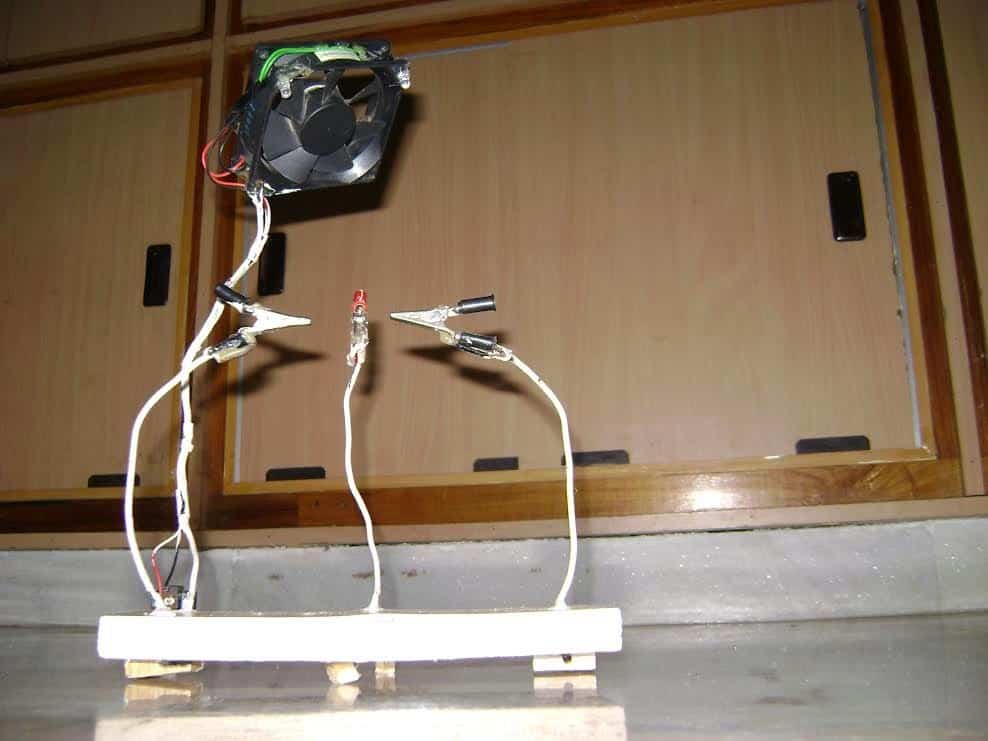

该局逐步逐步构建用于帮助PCB焊接作业的“帮助三手”单元，以便使工作非常麻烦。小工具可能非常方便，特别是对于新的爱好者。
该项目由SS Kopparthy主人建造和提交。
让我们来学习整个过程。
电路概念
亲爱的先生，我是SS Kopparthy。
在这里，我将给出解释，制作程序，零件需要，功能，和一切步骤如何制作一个自制的帮助第三手。
焊接排烟。
以下是......需要的材料：
1）木板，优选为9英寸长，5英寸宽度，厚度为2厘米，
2)钻孔机、钻头、
3）切割钳，
4)胶枪或任何密封剂，如m-seal，
5）三个鳄鱼夹，
6)柔性螺旋钢管，或坚固的钢丝即可，4米或按要求;
7)两个或两个以上的白光LED和一个12VDC的cpu排气风扇，
8)12V直流适配器，9)一些连接线，10)带焊接工具的烙铁。11)四个尺寸为1cm厚，2cm长，2cm高的木片。
电路描述：

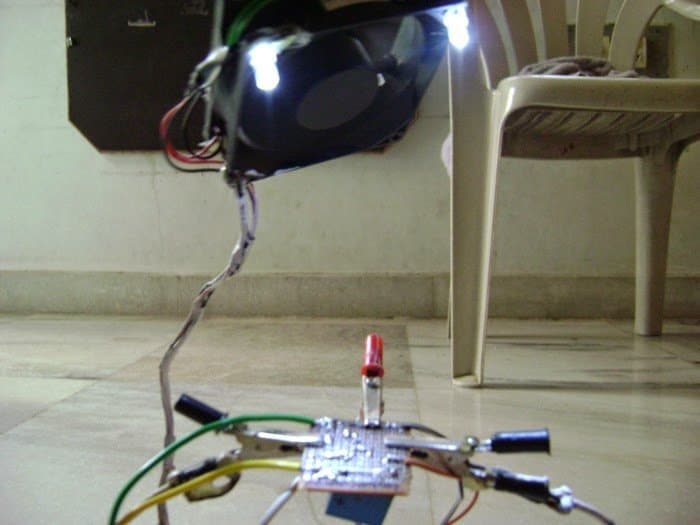

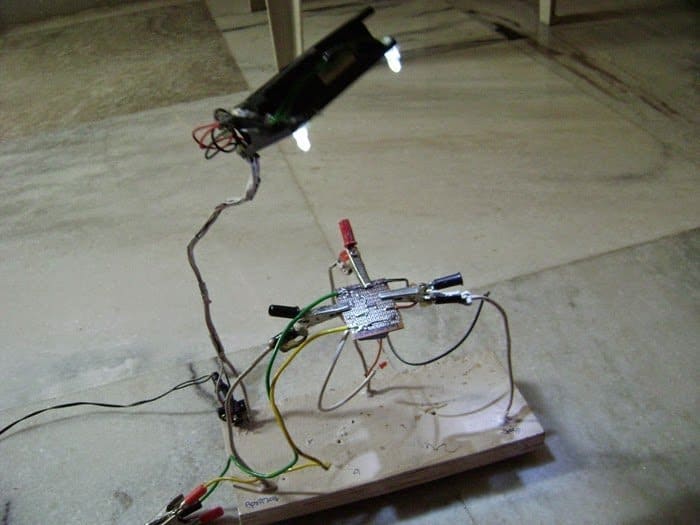

这款帮助的手非常易于制作，它包括吸出焊接时出现的有毒烟雾的功能，它有两个白色LED，在焊接时提供更好的视觉。
You can even include more LED’s in parallel with existing LED’s using 1k resistors if you want and fix the LED’s to the fan using glue or you can even use separate tubings for LED”s so that you can point those LED’s on the particular place while soldering……
制定程序：

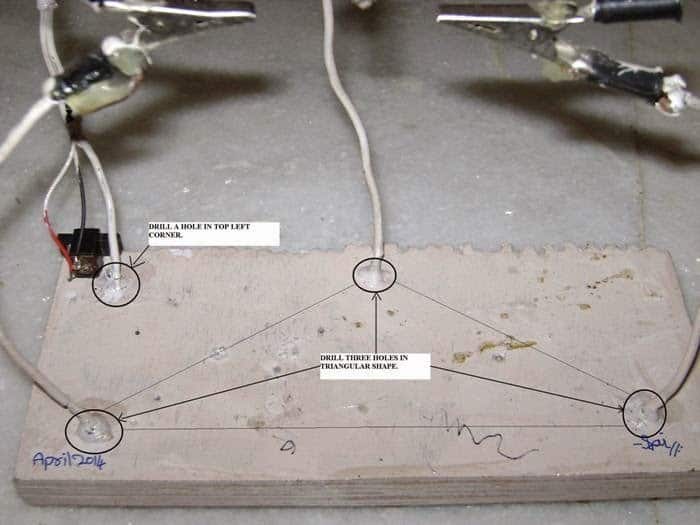

首先，取出木板和钻孔，使得它们在加入时形成三角形。下一步钻孔木板左上角的孔，用于固定排气扇的钢管，其顶部风扇将固定和LED。

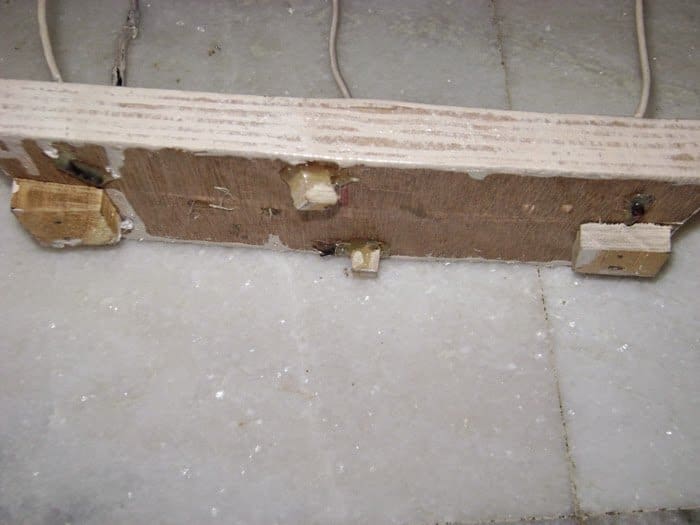

现在采取四个木制尺寸1cm厚，长度2cm长，2cm宽度，并在四边板的底部固定，使钢管固定在固定时，不影响稳定性和整个仪器的稳定性四个木块（请让“钻孔”和“固定木制件”照片在博客中发布时来到这里）。
现在取三根相等长度的钢管，将三根钢管固定在原来的位置上(即:用热胶或m密封(确保你填满了整个孔)。
接下来采取另一种钢管，其长度应比先前切割的管更多为4-5cm。
使用热胶或m密封将此管子固定在左上角孔中（您甚至可以切割两个这样的管子并在距离处固定它们，该距离应等于风扇的两个相邻孔之间的距离。更稳定）。
让它干4-5小时。在此之后采取三个鳄鱼夹并将钢管推入夹子。并用热胶固定它，并为其他两个做同样的事情。

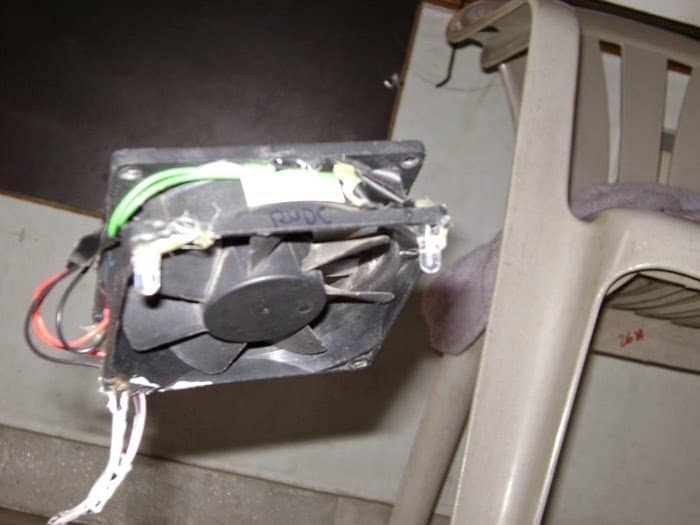

让它干燥一段时间。In the meantime, take the exhaust fan and fix the LED’s in the front two holes using glue and connect the LED’s and fan in parallel and use 1k resistors for white LED’s and bring the final wires to the bottom and connect them to the female DC jack.
然后将排风机固定在左上角的钢管上，用热胶或m密封将钢管插入风机的其中一个孔内(多用胶，否则风机在使用过程中会不稳定)。

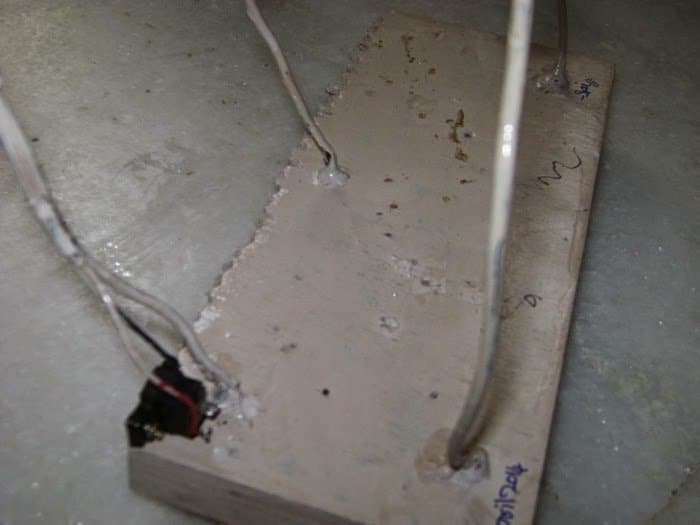

修复DC插孔
现在用热胶或滴胶将排风机管旁的直流插孔固定在木板上。
现在把整个仪器放在一边晾干。干燥后，您可以根据自己的喜好在木板上涂上任何颜色。
