使用微波炉零件建立一个烙铁热控制器

在本帖里,我们学习如何清除废弃微波炉部分做一个有用的烙铁加热控制器电路,然后可以用于维护控制热量在连接焊烙铁尖确保安全操作,这可能是相当重要的,方便的,如果你正在与SMD零件。

亨利·鲍曼

警告!这个项目可以暴露实验者从高压电容器的危险电压。只有对交流电压危害和高压电容器有电气知识的人才应该尝试这个项目。

使用废弃的微波炉零件

你有一个坏了的旧微波炉吗?好吧，别把它扔掉。如果显示面板和触摸按钮仍能正常工作，就可以很好地使用它。一些便宜的微波炉可能没有可调节的功率水平。如果你不能将功率水平调整到50%，你将无法使用这台微波炉。

大多数有缺陷的微波是由坏的磁控管、有缺陷的高压二极管和/或高压电容器造成的。

烙铁头的使用寿命不长，如果插电时间太长。这个项目将允许您设置不同的功率水平到您的熨斗，并自动断开与您设置的时间熨斗。请看一个典型微波炉的功能框图。

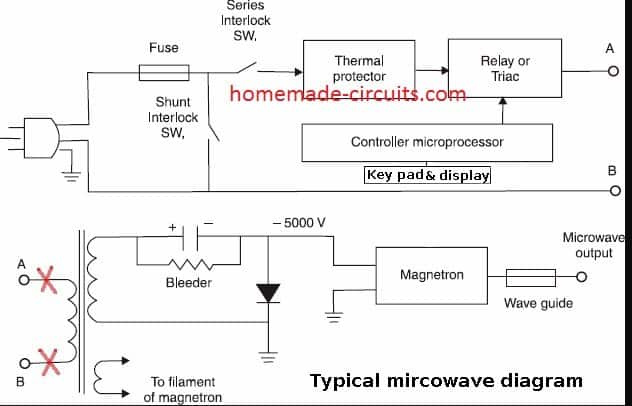

微波炉电路是如何工作的

用红色X标记的导线表示要切断的交流连接。处理器控制电压施加到高压变压器主绕组的时间，这取决于用户的功率设置。

如果选择100%功率设置，继电器或可控硅提供电压变压器100%的烹饪时间所选。

如果选择50%功率设置，处理器提供50%的准时和50%的关机时间给变压器。一些微波可以提供低至10%的功率水平与90%的关闭时间。

变压器提供高压以激励磁控管，磁控管又为烘箱提供热量。对于这个项目，我们只对电源线、保险丝、键盘、显示器、处理器和变压器的电源引接线感兴趣。当微波从交流电源拔下插头时，磁控管不会有辐射暴露的危险。

将外金属盖从微波炉上取下，注意在高压电容器放电之前不要接触里面的任何部件。

在丢弃盖子之前，请记下你的微波炉的瓦特数。使用带有绝缘手柄的金属螺丝刀，找到高压电容器，并在电容器的两个端子上放置一个短路。如果电容器仍在储存电荷，可能会发生瞬间火花。

从微波中提取零件，制作烙铁控制器

处理器板通常有一条带状电缆连接到键盘和液晶面板。从处理器到高压变压器的电线将是必须切断的大规格电线。

夹电线尽可能靠近变压器一次。初级线圈是小线圈绕组，次级线圈是大线圈绕组。交流电源线必须具有从交流保险丝到处理器面板的连续性。这将需要拆除联锁开关，热开关和任何其他开关，将防止交流连续性。

根据制造和型号的不同，保险丝可能位于处理器板上，或在外壳的其他地方。您可能需要移除一个包含键盘和显示面板的大塑料面板。这块嵌板可以裁剪成适合你建造的外壳的尺寸。

钢锯或dremel工具是减小面板尺寸的最好方法。这个项目的外壳应该包含键盘和显示面板，安装在外部，处理器板和交流保险丝内部。它还应该包含辅助的空调出口的烙铁，或其他你希望控制的设备。

从高压变压器的一次电源中取出的两根引线应连接到外壳上的辅助插座上。从处理器板的热侧，(通常是黑色)应连接到连接到插座上的小垂直叶片的侧凸耳。如果需要更长的长度，可以使用扭型连接器来拼接电线。

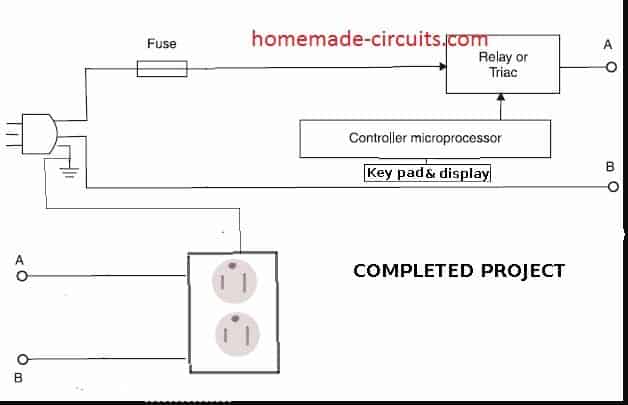

使用与原接线相同的标线。中性线(白色)应连接到出口上较大的垂直叶片的相对侧耳。交流电源线上的绿线应接在插座上的绿耳上，连接到小圆孔的母孔上。将显示一个已完成的项目关系图供您参考。

测试和故障排除

完成后，插入电源线并测试面板。如果它不工作，验证你正在得到AC电源到处理器板。你可能在电路板上留下了某种类型的开关，必须把它拿掉。

根据开关或热设备的用途，您可能不得不将其断开，并将电线打开，或将它们在处理器板上绑在一起。

确保你明白阻止空调进入你的处理器的设备的目的。请确保您已包括交流融合在电路中，它没有爆炸。

电熨斗的辅助出口应该标明允许的最大瓦数，这是你之前注意到的。一旦键盘开始工作，将台灯插入辅助插座，将额定功率设置为100%，时间设置为20秒。

按下按键面板上的开始键，灯应亮所选时间段，然后自动关闭。在键盘上将电源级别改为50%。灯应保持相同的亮度，但闪烁和关闭，在每个周期之间间隔几秒钟。

如需立即使用烙铁，请插入烙铁并设置为100%电源。设置项目所需的时间，然后按下开始键。

如果你需要短暂的休息，将能量等级降低到50%。当您返回时，重置功率级别为100%快速加热。你可以决定你的熨斗可能需要更高或更低的空闲时间功率水平来保持温暖的温度。

更多使用微波炉部件的应用

在上面的讨论中，我们学习了如何使用废弃的或损坏的微波炉零件来制作热控制器电路来焊接烙铁，但是你也可以发现许多其他使用废弃微波炉零件的应用。

可以连接一个小的加热垫，可以在您选择的时间关闭。如果你的微波炉有10%的功率设置，你可以连接一盏台灯，它可以开关几个小时。

这可能会让潜在的窃贼相信家里有人。你可以在床边插上一盏小台灯，通过编程让它在你需要的时间保持亮着，然后自动关闭。当连接电器或其他电器物体时，请记住遵守制造商提供的最大额定功率。请勿将交流电机、电钻或其他感应负载连接到此插座上。
