在这篇文章中，我们将讨论如何制作一个简单的拍手操作楼梯灯开关电路，使一个短暂的开关，当用户穿过车道时，灯，从而节省电力。

介绍

楼梯、走廊或室内小通道往往全天黑暗，无论室外环境的光线条件如何。因此，保持这些通道的照明，所有的时间是必要的，但这导致了不必要的电力浪费。

本文探讨了一种解决这一问题的创新方法，即采用一种拍手操作的瞬时光开关电路。

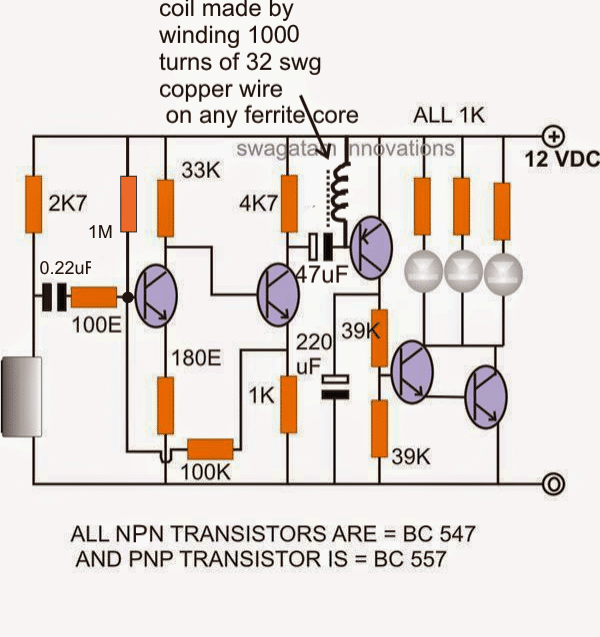

电路图理解如下:

这个想法是，每当涉及的通道被利用时，通过拍手声打开走廊上连接的灯。

拍手声触发电路，使连接的灯亮几秒钟或直到预定时间过去，之后灯自动关闭。

该配置实际上是一个基于晶体管的拍击开关，但没有一个触发器级，而是触发器被一个延迟OFF定时器级取代，用于必要的开关和维持一个固定的预定周期的灯。

该级通常包括一个声音传感器级，由一个麦克风和随后使用一对BC547晶体管的晶体管放大器级组成。

下一阶段由PNP晶体管BC557组成，通过47uF电容接收第一级放大的信号。

fed信号被进一步放大到更大的水平，从而触发最终的LED驱动级。

LED驱动阶段由一组白色LED组成，这些LED提供了足够的光线来照亮一个小通道。

两个39K电阻和220uF电容构成了基本的延迟关闭定时器，并决定驱动阶段在led点亮的情况下保持多少秒。

电路的电源可以通过合并一个标准变压器/桥式AC/DC适配器或如果电路需要更紧凑，一个无变压器的电源可能包括下面所示的电路。

所有NPN晶体管为BC547B，单PNP晶体管为BC557B, led为普通5mm高效白光led。

线圈可以是任何类型，100mH扼流圈也会做，它的引入是为了保持电路稳定和避免自激振荡。

这是另一个更简单的设计，你可以尝试鼓掌操作的楼梯照明系统。这是一个经过测试的设计，比以前的电路更准确，更容易建立。
