自动水位控制器是一种装置，它能感知水箱中不需要的水位高低，并相应地开关水泵以保持水箱中最佳的水含量。
本文介绍了5个简单的自动水位控制器电路，可用于通过打开和关闭泵电机来有效地控制水箱的水位。控制器根据罐中的相关水平和浸入式传感器点的位置响应。
我收到了Vinesh先生的以下简单晶体管电路的贡献，他是本博客的热心读者和追随者之一。
他也是一个活跃的业余爱好者，喜欢发明和制造新的电子电路。让我们来了解更多关于他的新电路，这是通过电子邮件发给我的。
1） 利用晶体管的简易自动水位控制器
请找到一个非常简单和便宜的水位控制器的附加电路。这种设计只是我自己销售的产品的一个基本部分，它具有不安全的电压切断、干运行切断和断电功能LED及报警显示和整体保护。
无论如何，给定的概念包括自动水位控制和高/低压切断。
这不是一个新的设计，因为我们可以在许多网站和书籍中找到超过流量控制器的100个电路。
但这种ckt被简化了，至少没有：便宜的组件。水位感应和高压感应用的是同一个晶体管。
我曾经对我所有的ckt进行了几个月的观察，发现这个ckt还行。但是最近有客户强调了一些问题，我一定会写在邮件的结尾。
电路描述
当顶舱以上水位足够时，B、C点用水关闭，T2保持开状态，T3关闭，电机关闭。
当水位降低到B和c以下时，T2关闭，T3打开，继电器和泵打开(泵的连接在ckt中没有显示)。水泵只有在水位上升且接触到A点时才会离开，因为当T3开启时，C点变为中性状态。
只有当水位降至B&C以下时，泵才会再次打开。预设VR2将被设置为高压切断，例如，在泵开启状态下，当电压上升到250V以上时，T2接通，继电器断开。
预设VR1将设置为低电压切断，例如170V。T1将开启，直到齐纳z1在电压降至170V时失去击穿电压，z1将不导通，T1保持关闭，从而向T2提供基极电压，从而导致继电器关闭。
T2在ckt中起主要作用。(市场上的高压切断板可以很容易地集成到这个ckt上)
该电路中的电子元件工作正常，但最近发现了一些问题：
1)由于水电解，传感器线有少量沉淀，需要2-3个月的时间清洗(现在通过附加电路将交流电压加到传感器线上，这个问题被最小化了，稍后发送给你)
2)每次泵的初始电流拉拔时，继电器触点端子会产生火花，触点逐渐磨损。
这往往会加热泵，因为关闭在足够的电流流向泵(观察，新的泵工作良好。为了避免这个问题，必须使用额外的电机启动器，这样继电器的功能仅限于控制电机启动器，而泵永远不会升温。
- 部分列表
- R1, R11 = 100 k
- R2, R4、R7 R9机型= 1.2 k
- R3-10KR5=4.7K
- R6 = 47 k
- R8 R10 = 10 e
- R12=100E
- C1 = 4.7 uf / 16 v
- C2=220uF/25 V
- D1、D2、D3、D4=1N4007
- T1，T2=BC 547
- T3=BC 639（试187）
- Z1，Z2=齐纳6.3伏，VR1，
- VR2=10K预设值
- RL=继电器12V 200E，>5安培续流（根据泵的HP）
2） 基于IC555的水位自动控制电路
下一个设计包括多功能工作马IC 555实现预期的水位控制功能相当简单，但有效的方式。
参考上述示意图，可以从以下几点理解IC 555的工作原理：
我们知道，当IC 555引脚2处的电压下降到1/3 Vcc以下时，输出引脚3会随电源电压升高或激活。
我们还可以观察到，销#2被固定在水箱的底部，以感知水位的下限。
只要2针插头仍浸没在水中，针脚2就会保持在Vcc供电水平，从而确保针脚3保持在低位。
然而，一旦水降到较低的2脚插头位置以下，从引脚2的Vcc消失，导致在引脚2产生低于1/3 Vcc的电压。
这会立即激活晶体管继电器驱动级上IC开关的引脚#3。
继电器依次打开水泵电机，现在开始给水箱注水。
现在，随着水开始锉，一些时间后，水再次浸入较低的两脚插头，然而，这不会恢复IC 555的情况，由于内部滞后IC。
水越来越攀爬，直到它到达上部2针插头，两位销之间的桥接水。这立即在IC的销＃4附加的BC547上切换，并将引脚＃4与负线接地。
当这种情况发生时，IC 555会迅速复位，导致引脚#3变低，从而关闭晶体管继电器驱动器和水泵。
电路现在恢复到其原始状态，并等待水达到较低的阈值以开始循环。
3)使用IC 4093的液位控制
在这个电路中，我们采用了一种逻辑IC 4093. 我们都知道，水（不纯净的形式）是通过我们的身体进入我们家的房子供水系统，具有低抗电能。
简单地说，水传导电，尽管非常微小。通常情况下自来水可能在100K到200K的范围内。
这个电阻值对于电子来说是足够的，可以将其用于本文所描述的一个简单的水位控制器电路项目。

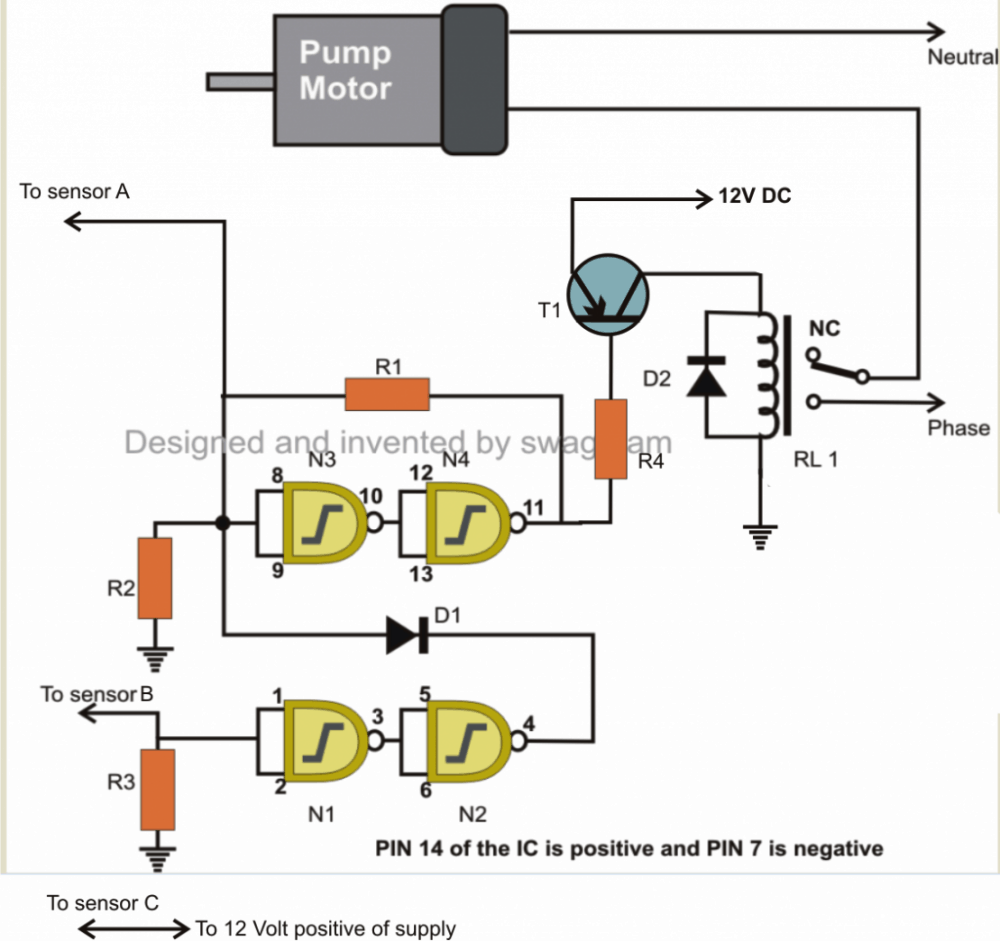

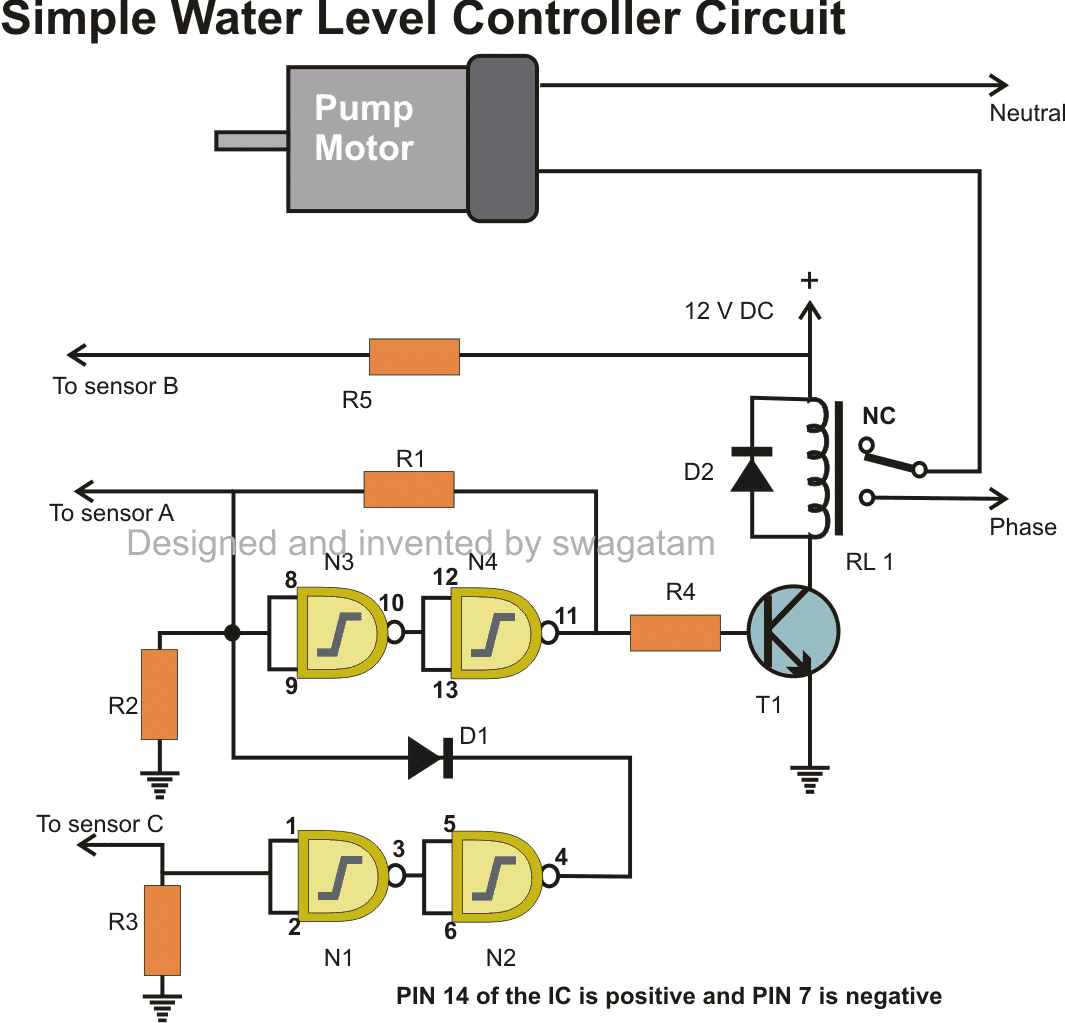

我们在这里使用了四个与非门来进行所需的传感，整个操作可以通过以下给出的点来理解:
传感器是如何定位的
参考上图，我们看到正电势的B点位于油箱底部的某个位置。
点C位于油箱底部，而点A固定在油箱的最顶部。
只要水保持在B点以下，A点和C点的电位就保持在负或地面水平。它还意味着相关的投入NAND盖茨由于2M2电阻器，也钳位逻辑低水平。
N2和N4的输出也保持在低逻辑，保持继电器和电机开关OFF。现在假设水箱里的水开始填充，到达B点，连接C点和B点，N1门的输入变高，使得N2的输出也变高。
然而，由于D1的存在，N2输出的正极与前面的电路没有任何区别。
当水到达A点时，N3的输入变得很高，N4的输出也很高。
由于N4输出端和N3输入端之间的反馈电阻，N3和N4被锁定。N4的高输出接通继电器，泵开始排空油箱。
随着水箱腾空，水的位置在某一时刻低于点A，然而这并不影响N3和N4，因为他们是闩住的，电机继续运行。
然而，一旦水位到达点B，点C和N1的输入恢复到逻辑低， N2的产量也变低。
这是二极管向前偏置，并将N3的输入也拉到逻辑低，这反过来使N4的输出低，随后关闭继电器和泵电机。
零件清单
- r1 = 100k，
- R2，R3=2M2，
- R4，R5 = 1K，
- T1 = BC547,
- D1, d2 = 1n4148，
- 继电器= 12v, 400 ω，
- 领域开关
- N1 n2 n3 n4 = 4093
原型机图片
以上讨论的电路由Ajay Dussa先生成功建造和测试，以下由Ajay先生发送的图像证实了程序。
4)采用IC 4017的自动水位控制器
也可以使用IC 4017和一些不是盖茨如下所示。第四巡回法院的工作构想是伊恩·克拉克先生提出的
以下是电路要求：
“我刚刚发现了这个网站的这些电路并想知道你是否可以引导我......我有一个非常相似的必要性。
我想要一条赛道来避免一场比赛潜孔泵干的(耗尽水源)。我需要当水位达到水泵进水口以上约1M时关闭水泵，当水位达到水泵进水口以上约3M时重新启动水泵。
处于地电位的泵体可能会提供典型参考。探头和与表面区域相关的接线已在这些范围内就位。
如果你能提供任何帮助，我将非常感谢。我将能够建立电路，但几乎不具备理解，以找出具体的电路。万分感谢。”
视频剪辑：
电路操作
让我们假设设置完全如上图所示，事实上，该电路需要在图中所示的现有位置启动。
在这里我们可以看到三个探针，一个有共同的地面电位连接在水箱的底部，并始终与水接触。
第二个探头在罐底高度1米左右。
最上面的探头在罐底高度3米以上。
在如图所示的位置，两个探针通过各自的2M2电阻处于正电位，这使得输出N3为正，输出N1为负。
这两个输出都与IC 4017的引脚#14相连，该引脚用作此应用的顺序逻辑发生器。
然而，在第一次电源开关ON时，初始的N3正输出对IC 4017排序没有任何影响，因为在开关ON时，IC通过C2复位，逻辑无法从IC的初始引脚3转移。
现在让我们想象水开始填满柜到达第一个探针，这会导致N3的输出变为负值，这同样不会影响IC 4017的输出。
随着水填充并最终到达最上面的探头，这导致N1的输出呈正阳性。现在这会影响将其逻辑从引脚＃3移位到引脚＃2的IC 4017。
插脚2与一个继电器驱动级，启动它，然后启动电动泵。
电动泵现在开始从水箱中抽水，并不断排空水箱，直到水箱液位开始下降并低于上部探头。
这会将N1的输出恢复为零，这不会影响IC 4017的输出，并且电机会继续运行并排空油箱，直到水最终流到下部探头下方。
发生这种情况时，N3输出变为正，这会影响IC 4017输出，IC 4017输出从引脚2移动到引脚4，然后通过引脚15复位到引脚3。
电机永久地停止...直到水再次开始填充罐的时间，并且再次升高并达到最高水平。
5)采用IC 4049的水位控制器
另一个简单的水位控制器电路在我们的列表中排名第五，用于控制水箱溢流，可以使用单个IC 4049构建，并用于预期用途。
下面提供的电路执行双重功能，它包括一个架空水位控制功能，也表明不同的水位，而水充满水箱。
线路图
电路如何工作
一旦水达到水箱的最高水位，位于相关点的最后一个传感器就会触发继电器，继电器依次切换泵电机，以启动所需的排水动作。
电路尽可能简单。只需使用一个IC，整个配置就很容易构建、安装和维护。
事实上，不纯的水恰好是我们在家中接收到的自来水，它的抗电性相对较低，已经被有效地用于实现预期目的。
这里，单个CMOS IC 4049被用于必要的感测和执行控制功能。
另一个与CMOS芯片相关的有趣事实有助于使目前的概念非常容易实现。
正是CMOS门的高输入电阻和灵敏度，使其功能完全直观且无麻烦。
如上图所示，我们看到IC 4049内部的6个NOT门与它们直接引入罐内的输入相一致，用于所需的水位传感。
电源的接地或负极被直接引入水箱的底部，使其成为与水箱内的水接触的第一个端子。
这还意味着，当水箱内的水逐渐上升时，前面放置在水箱内的传感器，或者更确切地说，非闸门的输入依次与负电势接触或桥接。
我们知道非门是简单的电势或逻辑反相器，这意味着它们的输出产生的电势与应用于其输入的电势正好相反。
这里，这意味着当来自水底的负电势通过水提供的电阻与NOT门的输入接触时，这些相关NOT门的输出开始产生相反的响应，即它们的输出开始变为逻辑高电位或变为正电位。
此操作立即点亮相关闸门输出处的LED，指示水箱内的相应水位。
需要注意的另一点是，栅极的所有输入都通过高值电阻箝位到正极电源。
这是很重要的，因此门输入最初固定在高逻辑水平，随后他们的输出产生一个逻辑低水平，保持所有led关闭时，没有水存在罐内。
最后一个闸门负责启动电机泵，它的输入位置正好在油箱的边缘。
这意味着当水到达水箱的顶部并将负极的电源连接到这个输入端时，栅极输出变为正极并触发晶体管T1，后者反过来通过有线继电器触点将电源切换到电机泵。
电机泵停止工作，开始将水箱中的水排空或释放到其他目的地。
这有助于防止水箱溢水和溢出，其他相关的led在水位上升时监控水位，也提供重要的指示和有关水箱内水位上升的即时信息。
零件清单
- R1到R6 = 2M2，
- R7至R12=1K，
- 所有led =红色5mm，
- d1 = 1n4148，
- 继电器= 12v, SPDT，
- T1 = BC547B
- N1 ~ N5 = ic4049
所有的传感器点都是普通的黄铜螺丝端子，安装在一个塑料棒上，在要求的测量距离，并通过柔性导体绝缘电线(14/36)连接到电路。
继电器电路升级
上述所讨论的电路似乎有一个严重的缺点。在这里，当水位达到溢出阈值时，继电器操作可能会持续地切换电机ON/OFF，也会在水位稍稍低于最高传感器点时立即切换。
此操作可能不适合任何用户。
通过使用SCR和晶体管电路升级电路，可以消除该缺点，如下所示：
它是如何工作的
通过上述智能化改造，保证了水位一到F点电机就接通，以后水位降到F点....以下电机仍能继续运行并将水抽出直到到达D点以下。
最初，当水位高于点“D”时，晶体管BC547和BC557接通，但由于SCR在此期间关闭，继电器仍被禁止接通。
当水箱注满且水位上升至闸门N1的点“F”输出时，SCR上的正极闭锁打开，随后继电器和电机也打开。
水泵开始从水箱中抽水，导致水箱逐渐排空。现在，水位下降到关闭N1的“F”点以下，但SCR在锁定状态下保持导通。
水泵继续运行，导致水位持续下降，直到它降低到“D”点以下。这立即关闭BC547/BC557网络，剥夺了继电器的正电源，并最终关闭继电器、可控硅和泵电机。电路返回到它原来的状态。

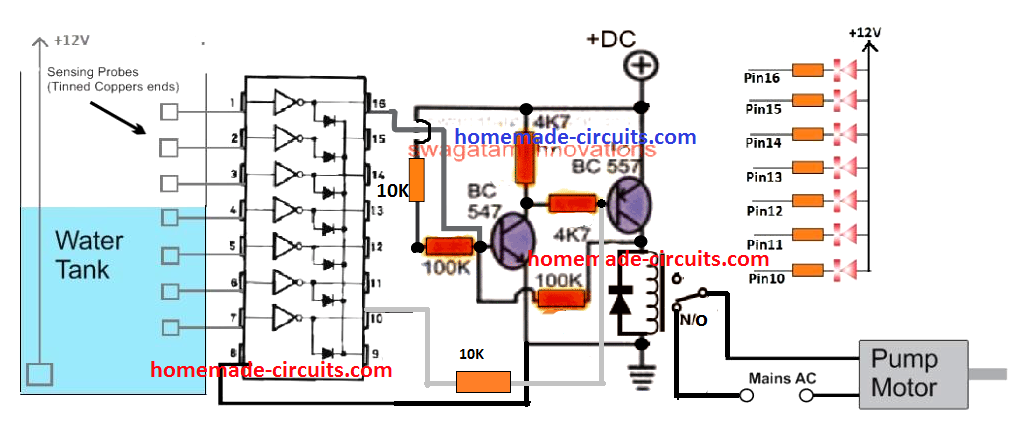

ULN2003水位控制器电路
ULN2003是一个7步达林顿晶体管阵列网络在一个单一的IC芯片。达林顿是合理的额定处理电流高达500毫安和电压高达50伏。ULN2003可以有效地用于制作一个成熟的全自动7级水位控制器，其指示器如下所示:
2)请不要在引脚10和引脚16上使用led，否则来自led的电压可能会干扰并导致继电器永久锁存
它是如何工作的
与ULN2003相关的晶体管级基本上是一个设置复位电路，该电路与IC的最低和最高引脚相连，用于继电器和泵电机所需的设置复位动作。
假设水位低于pin7探头，则输出pin10保持停用状态，从而允许正极电源通过10K电阻器到达BC547的底座。
这立刻开启了PNP BC557，通过BC557集电极和BC547基极的100K反馈，立即锁存两个晶体管。这个动作也锁住了电机泵上的继电器开关。水泵的水开始往水箱里灌，水逐渐爬升到针7探头的高度以上。Pin7尝试将BC547的10K偏置接地，但这并不影响继电器开关，因为BC547/BC557通过100K电阻锁存。
当水充满并爬升水箱时，它最终到达ULN2003最上面的pin1探头水平。一旦发生这种情况，相应的引脚16将降低，这将接地BC547基的反馈锁存器偏置，进而关闭继电器和电机泵。
定制水位控制器
这个定制的理想水箱溢流控制器电路想法是Bilal Inamdar先生向我提出并要求的。
设计的电路试图将上述简单的电路增强为更加个性化的形式。
电路是我自己设计和绘制的。
电路目标
简单地说，我想在我的水箱下面加一块丙烯酸板，里面有管的灯. 简而言之，丙烯酸天花板。由于工作表的原因，无法观察油箱液位。露台水箱1500 LTR也需要这样做，以便在不外出的情况下观察室内液位。
如何帮助
它将有助于观察露台坦克水平的许多情景，观察和操作架空坦克水平并观察地下储罐水位升高，开动马达。它也将节省宝贵的水从溢出浪费(绿色)。并释放人为错误造成的张力(忘记打开泵和注水也关闭电机)
应用领域:
高架油箱
尺寸-高度=12英寸宽=36英寸长=45英寸
该水箱用于饮用、洗涤和沐浴。
水槽在地板上方7英尺处。
水箱放在浴室里。
水箱的材料是塑料(或PVC或任何不导电的纤维)
水箱有三个接头
入口1/2“，出口1/2”和漩涡（溢流）1“。
水从进水口充满。水从出水口流出供使用。溢流连接防止水溢出水箱，并将其疏导到排水系统。
储罐出口孔较低，溢流口和进口较高（参考高度）
情景：-
油箱探头和液位计
|_探针（溢出）
| __ok水平
|_D探头（中等）
|__低水平
|_B探头
| __very低水平
| _C共同调查
根据场景，我现在将解释电路应该如何工作
电路的笔记:
1)电路输入6v AC/DC(备用)至12ac /DC(备用)
2)电路应该主要工作在AC(我的电源是220-240vac)使用变压器或适配器，这将避免探头生锈，这是由于积极消极的东西。
3)直流驱动将从9v电池很容易获得或从aa或aaa电池。
4）我们有大量的电源切断，所以请考虑备份直流解决方案。
5)探头采用6mm铝线。
6） 水的电阻随位置而变化，因此电路必须通用。
7)必须有一种音乐的声音，而且非常高和非常低的声音都是不同的。它可能会变坏，所以下一个声音更好。蜂鸣器不适用于2000平方英尺的大房间。
8） 复位开关必须是一个正常的门铃开关，可以放在现有的电板上。
9)至少有6条
非常高，非常低，低，中，电机开关。对于未来的扩张，必须考虑中端。
10)没有交流电流时，电路应指示led指示灯熄灭。
然后切换到dc返回。或添加两个led指示交流和电池。
电路功能。
1)探头B -如果水低于这一点，指示非常低必须发光。电机应该启动了。警报应该响了。声音必须是独特的，为非常低的水平。
2)如果按下复位开关，声音必须关闭，其他一切保持不变(电路武装，led发光，电机)
3)如果水接触探头B，声音必须自动熄灭。非常低的指示led关闭低指示led不打开其他
4） 探头D-如果水接触探头，则低液位指示灯关闭。ok level（正常水平）指示灯亮起
5)探针A -如果水接触这个探针，那么电机关闭。
OK级别LED熄灭，非常高的LED发光。
铃声/喇叭以不同的音调打开，音调很高。同样，如果在这种情况下按下了重置按钮，那么也必须没有其他效果，而不是杀死声音。
最后但并非最不重要的是，对于非常大的储罐，电路图应可扩展为E、F、G等（如平台上的矿井）
还有一件事我不知道中间层应该如何表示。
太累了，写不出更多的对不起。项目名称(仅供参考)完美水箱液位自动化或完美水箱液位控制器。
零件清单
R1=10K，
R2 = 10米,
R3 = 10米,
R4=1K，
T1=BC557，
二极管= 1 n4148
继电器=12伏，触点符合泵电流额定值。
所有Nand门都来自IC 4093

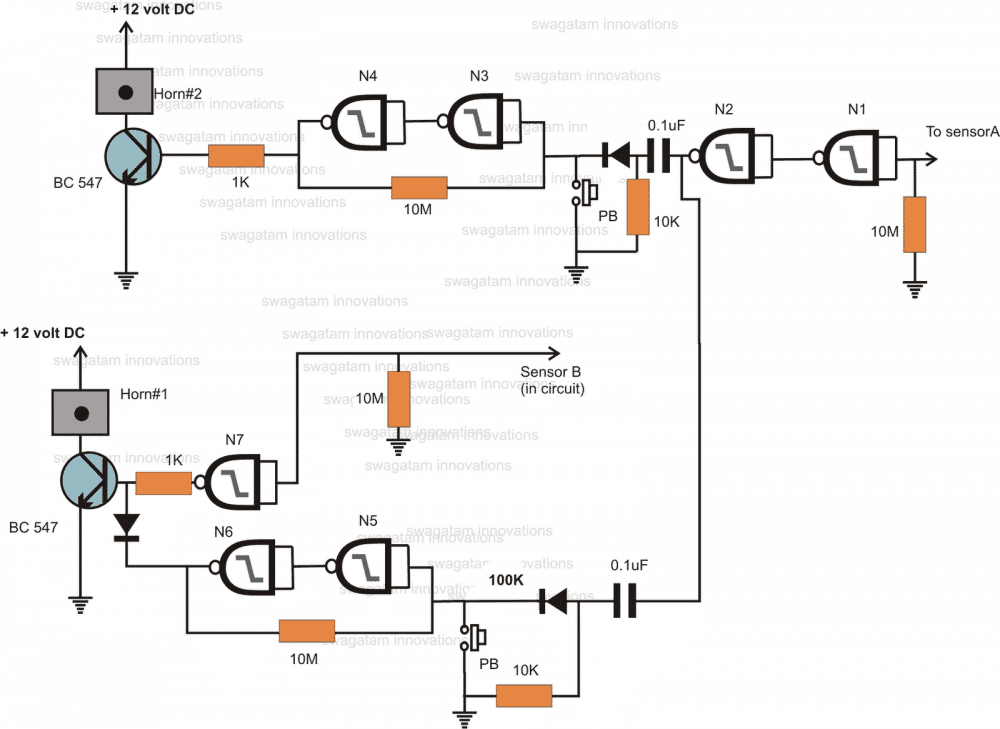

上述配置的电路功能
假设水含量在A点，储罐中“C”点的正电势通过水达到N1的输入，使N2的输出变高。这会触发N3、N4、晶体管/继电器和喇叭2。
当水下降时，在点“A”以下的闸门N3, N4由于闩锁动作(从输出到输入的反馈)保持这种情况。
因此，2号喇叭仍然是开着的。
然而，如果按下上复位开关，闩锁将被反转并保持为负，关闭喇叭。
同时，由于点“B”也处于正电势，使中间单栅极的输出保持低，保持相关的晶体管/继电器和喇叭＃1关闭。
低两个门的输出是高的，但对晶体管/继电器和喇叭#1没有影响，因为在晶体管的基部有二极管。
现在假设，水的水平下降到点“B”以下，从点“C”是被抑制的，这一点现在逻辑低通过10M电阻(校正需要在图中显示1M)。
中间单栅极的输出立即变得高，并打开晶体管/继电器和喇叭#1。
只要水阈值低于点B，这种情况就会维持。
但是，按下下部PB可关闭喇叭#1，从而恢复由下部两个闸门N5、N6制成的闩锁。下两个栅极的输出变低，通过二极管将晶体管的基极拉至地。
晶体管继电器关闭，因此喇叭1关闭。
这种情况一直持续到水位再次上升到B点以上。
图中给出了上述电路的零件清单。

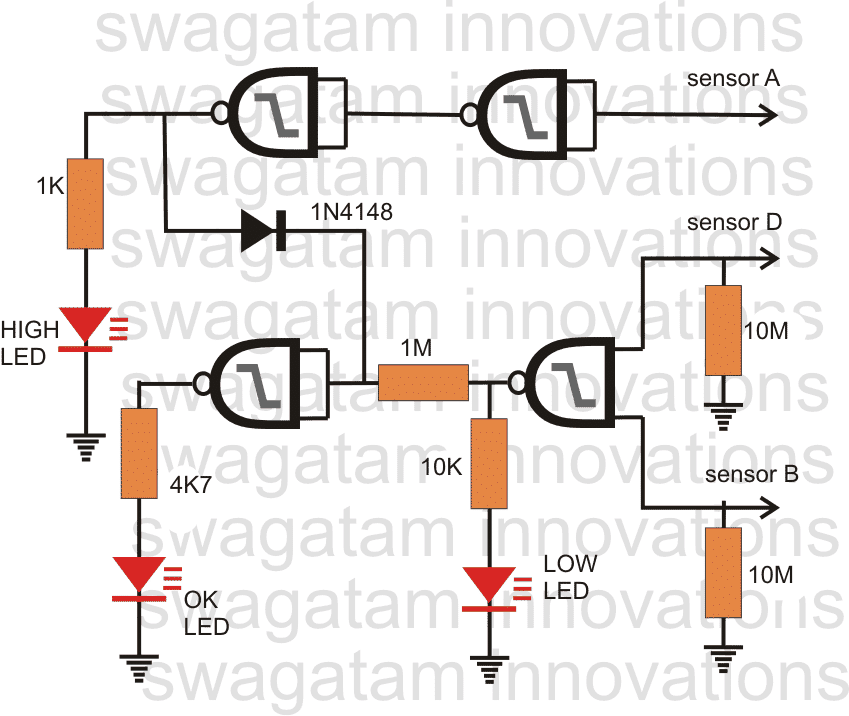

上述配置的电路功能
假设水位处于A点，可以观察到以下情况：
由于点“C”的正极通过水进入，闸门的相关输入引脚处于高逻辑。
这在右上门的输出产生一个逻辑低，这反过来使左上门的输出高，开关的LED(明亮的发光，显示油箱是满的)
右下栅极的输入引脚也较高，这使其输出较低，因此标记为低的LED关闭。
然而，这将使左下栅极输出高，打开标记为OK的LED，但由于二极管1N4148，它将其输出保持低，因此“OK”LED保持关闭。
现在假设水位下降到A点以下，上面的两个门恢复他们的位置开关关闭LED标记高。
没有电压流过1N4148，因此左下角的栅极开关在LED上标有“OK”
当水降到D点以下时，OK LED仍会发光，因为右下栅极仍不受影响，并以低输出继续。
然而，当水位低于B点时，右下角的闸门将恢复其输出，因为现在它的两个输入都处于逻辑低位。
这将打开标记为LOW（低）的LED并关闭标记为OK（正常）的LED。
图中给出了上述电路的零件清单

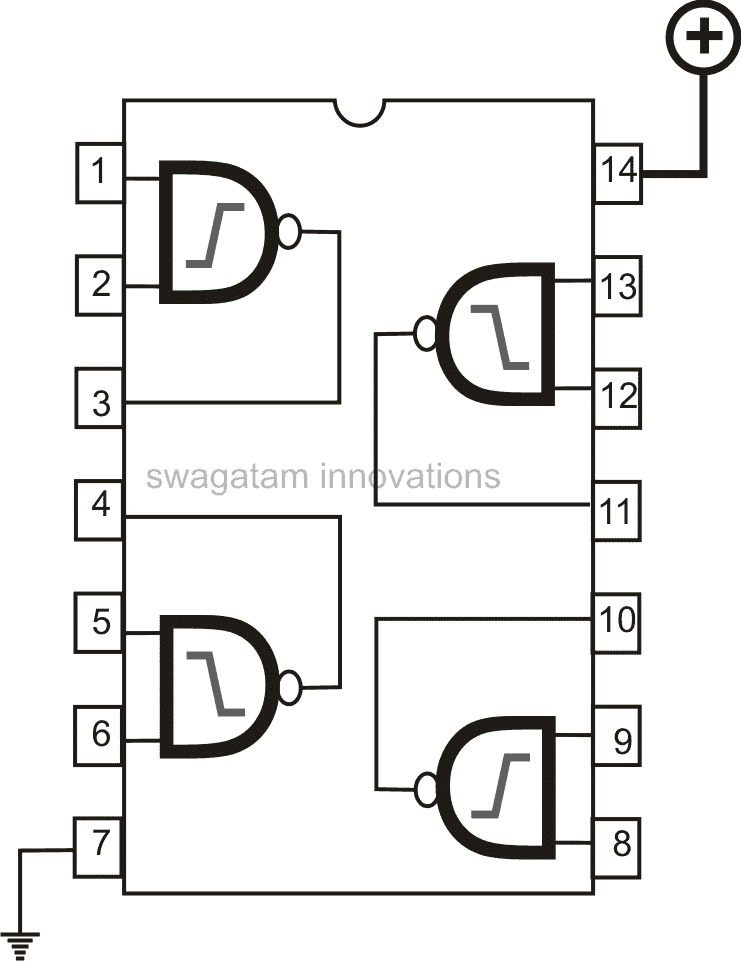

IC 4093引脚- out图
注:
请记住将其余三个未使用的闸门的输入引脚接地。
在所有三个IC中都需要构成16个门，只使用13个，并且3将保持未使用，必须随后使用这些未使用的盖茨遵循上述预防措施。
来自不同电路的所有相关传感器点必须连接在一起，并端接至相应的油箱传感器点。
把它包起来
本文总结了我们关于5个最佳自动水位控制器的文章，这些控制器可定制为根据上下水位阈值自动打开/关闭泵电机。如果您有任何其他想法或疑问，请随时通过下面的评论框分享
这就跟你问声好！
它没有真正在这里，但非常接近:-)
我有一个水位传感器，输出0-190欧姆。它连接到一个12V的压力表上。
我想要一个小的开关电路，当传感器达到180欧姆时，它会切换警报。所以当我给油箱加满油的时候，我会在它溢出来之前收到一个信号。
谢谢，
维斯普奇
嗨，你可以尝试以下电路为您的应用程序:
设置时，将一个180欧姆横跨传感点，并调整预设，使蜂鸣器刚刚开始嗡嗡响。
探针会导致水箱水的电解吗?
是的，可以发生非常轻微的电解。
你好Swagatam，谢谢你这个博客。
我正试图复制你的水位控制器电路nr 4:自动水位控制器使用IC 4017。
电路是否使用电解质电容器（0.22和0.33微法拉）而不是陶瓷盘电容器工作？
先谢谢你。
Br Asmund
你好，阿斯蒙德，是的，你可以在0.33uF中使用电解电容器，只需确保电容器的正极端子与电源的正极线连接即可
谢谢你！
另外：电影中有三个探针。但是我在电影中的图表中看不到公共接地探针。它在电路中可以忽略不计吗？你能解释一下吗？
视频中显示的图表与文章中显示的图表略有不同。请按照视频中显示的图表，因为它很容易构建。指示有接地端的探头必须与电路的接地线连接。
大家下午好，我是这个网站的忠实粉丝。我想要一个液位控制器电路。还可以防腐…非常感谢。
感谢您关注本网站，我将尝试设计合适的防腐水位探头，并尽快通知您！
如何制作Zigbee 3水位控制器先生
根据ULN2003的数据表，引脚9为VCC，引脚8为GND，但在电路中，没有为ULN2003提供VCC，那么电路将如何工作。
ULN2003是达林顿晶体管阵列，它不是一个IC依赖于运行的Vcc供应。pin9不是一个Vcc引脚，它是自由旋转内部二极管的普通引脚，再次检查数据表
好的，谢谢您的回复。
你好
当水箱中的水位超过特定水位时，回路也会打开出口阀，当水箱中的水降至特定水位以下时，回路最终会打开进口阀？
Hi，Am使用整个电路的12v电源，而不是ULN2003，Am使用ULN2004。那么我必须为输入引脚1-7连接任何电阻器吗？
有没有正输入正输出的晶体管阵列?或者任何PNP晶体管阵列?
hi，输入探针不需要电阻，只需确保每个探针端附近有单独的正极电源。
我搜索但没有找到任何正输出数组模块。
你好
谢谢你提供的信息，下周我将购买组件并组装系统
顺致敬意，
没问题，祝你一切顺利!
你好
我对你的解决方案很感兴趣，因为我必须建立一个系统，当水箱的水达到一定水平时，它会把水排出去
我有关于:4)自动水位控制器使用IC 4017
网站上的电路图与电影中的不同
我对电影中的解决方案感兴趣，你能给我一份带有元件清单的最终电气图吗
先谢谢你

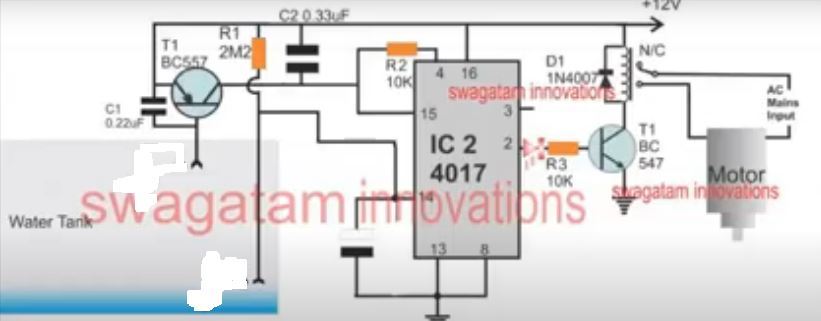

嗨，这是视频剪辑中的图表：
所有的零件都是常规零件，你只需要把它们写下来，并告诉店主如何处理它们
由于有一些零件没有贴标签，我将在下面提供完整的列表：
所有电阻器均为1/4瓦5%
2 m2 = 1
1k=1个
10 k = 2
晶体管BC547、BC557各1个
电容0.22uF陶瓷盘= 1no
电容0.33uF陶瓷盘= 1no
IC引脚14处的caapcitor 1uF/25V=1个
IC 4017 = 1no
二极管1N4007=1个
继电器12V。400欧姆SPDT，=1个
你好，斯瓦加塔姆
我对使用IC 4017的自动水位控制器有问题
你给了我图表和元素
启动后，二极管接通-继电器线圈接通
探头处于非活动状态（电缆端在桌子上）
我使用了一个更高电压的电容器-它应该是1uF 25V，我有1uF 63V
是这个问题吗?
嗨，马丁，当电源开关上，逻辑高必须在引脚3开始，所以引脚2晶体管/继电器不能是ON。你把0.33uF放在IC的正极和引脚之间了吗?这个电容将总是重置IC引脚#3在电源开关上
1uF/63V就可以了，不是问题。

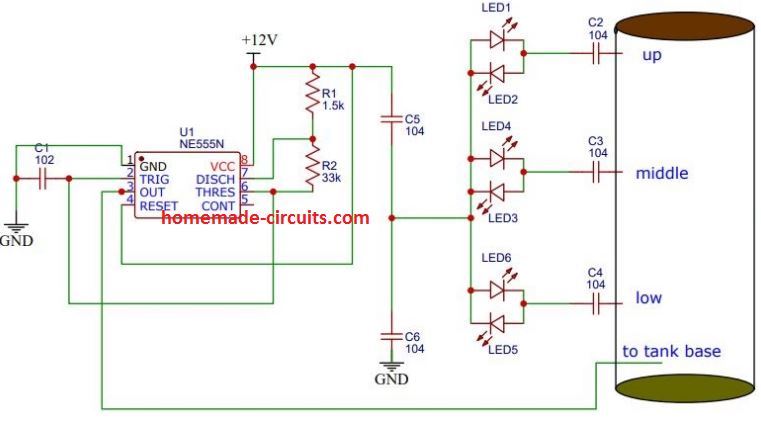

Hi swagtam，最近我在youtube上看到交流电压应用于水位传感器，以最大限度地减少腐蚀。电路如下所示。
请检查电路并告诉我是否可行。因为我失败了。我可能是接线错了。请回复
Chnadrashekhar，我已经删除了链接，因为外部网站链接无法发布。然而，你的电路将不会工作，因为电容器将不允许led正确照明，也因为电容器的电流通过水将非常少，而不工作。
Hi swagtam，请看看下面的电路。
//m.addme-blog.com/wp-content/uploads/2020/04/corrosion-proof-water-level-controller.jpg
这条线路运行平稳。现在我想增加S-R锁存电路来控制继电器。
请让我知道如何做到这一点，因为这是基于PWM的电路，我担心它会运行。
钱德拉舍哈尔您好，为了在高电平时关闭继电器，在低电平时打开继电器，您必须使用上述文章中解释的电路之一。
你可以试试这个设计“
//m.addme-blog.com/wp-content/uploads/2020/04/water-level-controller.jpg
上袍与C2连接，下探头与C4连接
谢谢回复。现在的问题是探头非常敏感，当我将长导线与电路连接时，led会轻微发光，当浸入水中时，led会完全发光。请解决。我可以将任何S-R锁存器与此电路连接，因为它是高频交流。请通过任何模拟解决。
你说电路工作得很顺利，那么短路时电路工作得很顺利吗?但由于这里没有涉及晶体管，所以没有元件可以放大来自探头的杂散信号，所以较长的探头肯定没有影响。请检查您的电路，确认短探头是否能正常工作。
您可以尝试任何S-R，如果您想连接它，您可以使用二极管电容网络对S-R输入进行高频整流
是的，用短电线就可以了。但由于电线较长，它可以在不接触水的情况下自动发光。请一定要下决心。我会放一个带电容的桥式整流器还是一个二极管就足够了？
Chandrashekhar，因为没有放大器stage所以很难理解是什么原因导致led在大电线上发光。你可以尝试在IC的引脚5和接地上添加一个0.01uF或0.1uF电容，看看这是否有任何帮助，除了这个，我看不到任何其他可行的选择。
嗨他。我创建了电路usi unna 2003和bc547和bc557。问题是继电器开关以及连接到2003引脚16的LED继续工作，而继电器没有断开。我做了所有的原理图，包括1uf连接到bc 547基极/发射极。请告诉我哪里做错了。请尽快回复。请把你的电子邮件发给我
嗨，Chandrashekhar，请单独检查闩锁电路，以验证电路是否正常工作。为此，请断开闩锁电路的IC引脚。打开闩锁电路的电源，确保继电器不会自行工作。现在，手动连接连接到IC引脚10的点，并提供正极电源y、 仅暂时。现在必须在继电器点击的情况下锁定电路。若要断开锁定，请将BC547的底座连接至接地……这必须关闭继电器……重复步骤2..3次，以确认锁定电路工作正常…。。
先做这件事，然后告诉我。
嗨Swagtam。感谢您的早期回复。
一旦电路通电，继电器就会自动启动。与bc547base相连的100k电阻器不需要正极供电。但是，如果我断开与bc 547相连的10k和100k电阻器之间的连接，则电路会按照要求正常工作。平均电路在-ve至bc547base时关闭，在+ve至100k至bc547时打开。
请告诉我该怎么做
嗨，钱德拉舍哈尔，是的，这意味着你的电路是好的…你有没有在水箱里倒水来测试设置？？？
请用晶体管将IC连接并通过水充分填充罐，然后慢慢清空水
嗨，Swagtam需要和你聊天，并展示我的问题。请分享图表选项。顺便说一句，每当BC547的底座连接到ic的引脚16时，无论引脚1是否连接到+12v，与ic相连的灯都会亮起。请有一个解决办法
嗨，Chandrashekhar，只有在探头浸没的情况下将水倒入水箱时，电路才能正常工作，否则它将无法工作。请从引脚10和引脚16上卸下LED，否则可能会干扰操作。
当水接触引脚7至引脚1时，引脚10至引脚16的所有输出引脚将变为零伏，晶体管继电器电路将关闭。
当水排出时，针脚1将从水触点上拆下，从针脚16上拆下零位，但由于针脚10仍为零，继电器仍将断开。
当水降至引脚7以下时，引脚10上的0V电压将被移除，此时晶体管电路将与继电器一起锁定，并打开泵
嗨先生，80岁问题解决了。现在，当水触摸引脚1时，继电器双滴答，并在从引脚1中取出的水取出时持续。但是从PIN 7到2都r好。我在BC547的基础馈电器下连接了1UF电容。请垃圾
嗨，钱德拉舍哈尔，当水接触到引脚1时，引脚16将变成零电压，那么继电器将如何点击…
请将水箱灌满后接通电路....然后慢慢地把水箱里的水放掉，检查反应情况
嗨Swagtam。根据你的记录，我在加满油箱后接通了电路。现在继电器打开了。如果水被排干，继电器开关，一旦引脚1接触。这意味着电机无限期运行，但在排水时电机停止。这对我没有帮助
嗨，Chandrashekhar，这是怎么发生的，这意味着要么是你的IC故障，要么是IC输入没有从水得到正的供应。
当输入管脚接触到水时，相应的输出管脚必须转零电压。
当水接触到所有的输入引脚时，所有的输出引脚都变成零伏，在这种情况下，BC547晶体管底座如何获得触发电压?继电器是如何打开的?
请相应地检查您的电路
嗨，斯瓦格坦，谢谢你回答我所有的问题。我已经建立了赛道，赛道运行顺利。我用一个30安培12伏的继电器更换了继电器，并在继电器上连接了一个带有330欧姆电阻的led。现在我的问题是，每当水碰到ic 2003的引脚1时，继电器就会停止，我的0.5马力电机也会停止。过了一段时间，当水退去时，继电器再次发出震颤声，这烧坏了继电器。我已经在继电器上安装了一个220uf盖。请帮帮我。请查看https://drive.google.com/file/d/1ED2EF1QqscRz2EJLRnPXE0wbLdpeqjYq/view?usp=drivesdk．除uln2003外，还有其他方法在水满时停止接力吗?
嗨，chadrashekhar，你应该总是检查电路没有负载，一旦完成，然后你可以附加一个真正的负载。为了停止抖振，在BC557的基极发射极上加一个10uF/25V电容
然而，由于电路应该是锁存的，所以它不应该发出颤振。
当水接触到相应的输入探头时，你是否检查了IC输出是否为零伏……这是非常重要的。
零伏特必须迅速产生，这只会发生当输入引脚得到一个适当的正电位从水。
您可以手动将正极触按到IC的各个输入，以模拟注水并检查电路的响应。确保通过与正极串联的1K电阻器进行此操作
嗨，Swagtam，谢谢你之前的回复。我根据你的建议创建了这个电路。请看看电路。
电路运行平稳，当水降低引脚7时，电机自动运行，当水接触引脚1时继电器停止，电机也停止。现在，当水开始在pin1以下下降时，继电器开始抖动，这导致继电器烧毁。我在上面连接了一个0.5马力的电机。我的继电器是30AMP 12V。我在继电器上连接220uf/16v电容和一个带330E电阻的led。请帮助我。有任何解决方案停止继电器没有ULN2003，我的意思是任何晶体管偏置。请看看我的电路图，哪里错了。当水接触到IC的PIN 1时，继电器停止，但继电器的电压是6-7Volt。
嗨，Chandrashekhar，记得我建议你不要连接LED到pin7和pin10，请从pin7上移除LED。
您的电路正常…请连接2N2907而不是BC557，因为BC557的30安培继电器很重。
在电路完全测试完毕之前，请不要连接任何电机。
这是一个非常直接的设计，应该工作没有问题，如果IC是正确的优化
电路运行平稳，当水降低引脚7时，电机自动运行，当水接触引脚1时继电器停止，电机也停止。现在，当水开始在pin1以下下降时，继电器开始抖动，这导致继电器烧毁。我在上面连接了一个0.5马力的电机。我的继电器是30AMP 12V。我在继电器上连接220uf/16v电容和一个带330E电阻的led。请帮助我。有任何解决方案停止继电器没有ULN2003，我的意思是任何晶体管偏置。请看看我的电路图，哪里错了。当水接触到IC的PIN 1时，继电器停止，但继电器的电压是6-7Volt。https://drive.google.com/file/d/1zDYzlPPbryAjDvqDwupnkXoTlIgmTT2r/view?usp=sharing
当水低于pin1时，pin7仍然在水下，因此pin10将是零伏，那么BC547底座是如何获得电源来操作继电器的?
请按照前面评论中的解释手动模拟。
嗨，斯瓦格坦。现在，我连接了另一个底部有10k的bc547，并将10k的其他部分浸入水箱的上部。并将收集器连接至bc547底座至第一个bc547闩锁。发射器对地。这样我就停止了继电器。我移除了547底座的输入引脚16。现在已解决，但感应过高。现在该怎么办？
嗨，Chandrashekhar，这可能不是必须的，你只需要把正极端分别带到probe1和probe7上1英寸的距离，这将会很好地完成工作。
嗨，斯瓦格坦，现在我发现，当我断开连接到bc547底座的引脚16时，电路似乎很好。当针脚10激活时，继电器启动。但在将针脚16连接到底座上时，继电器不会熄灭。接地连接至bc547底座时，继电器熄灭。
先生…。我是电气文凭学生…我做了一个关于冷却器的项目…所以我想对我的项目有一些想法…请指导我………
Sir muze仅仅是项目指南，限制开关的电路，但主要的事情是muze准确的pata hi nahi hai ki限制开关的工作，kese krta hai .....或者用更酷的kese用Kiya Jaye ga............. .?
Jayant，限位开关是当按下其杠杆时打开或关闭其触点的开关。您可以看到本文中的限位开关操作电路的示例：
https://www.homemade-circules.com/simple-gate-openclose-controller-circuit/
先生,
你可以让我知道吗，它是它的。我在中国的水泵控制器电路上热。
集成电路GZF1014
山塔努，我试着找到它的数据表，但似乎在网上没有关于这个IC的参考资料。
有人能告诉我ic 4093水位指示器的优点和缺点吗?它很紧急，因为我需要它用于工程，请帮助我
缺点是探针展示在标准形式中。根据我的视频中所示的4017电路是最好的电路
Swagatam，感谢您对ULN2003电路的回复，但根据您的电路，我无法获得所需的结果。在电路中，当IC 2003的销10处于低电平的状态时，继电器开启开启，而当我使用引脚7作为传感器时，我希望当引脚10高或激活状态时，我希望继电器接通接通水平Sump，请帮助我陷入此问题。销16的功能在坦克饱满时关闭，我可以适合我并适合我的要求。
Sanjay，所示电路应满足您的要求。
根据您的要求，当水箱满油时，继电器和电机必须接通。水现在被拉进OH水箱，开始填充，当OH水位是满的继电器和电机关闭，我希望我理解正确。
在显示的电路中，引脚7传感器将去坦克满水平或边缘的集水池，引脚1将去满水平或边缘的OH坦克。
当水箱满时，接通电机，当OH水箱满时，接通电机。
好的，我想我明白了问题所在，在电路中，pin10响应必须反转才能满足您的要求，我很快会这样做，并向您提供更新的图表…
请尝试此图表：
//m.addme-blog.com/wp-content/uploads/2019/11/UL-water.png
斯瓦塔姆，关于uln2003赛道，我无法满足我的以下要求:-1。集成电路uln2003的引脚7将进入到集水池中的传感器，该传感器应开关继电器与引脚10的输出。2.引脚16应该关闭相同的继电器和OH槽的泵。请显示需要修改的地方如果你使用可控硅2P4M可控硅工作吗?
Sanjay，上面文章中显示的电路将会做到这一点，只是要确保将一对触点适当地放置在两个油箱上。
嗨。
谢谢你的建议。在使用555定时器的2:nd电路的情况下，使用了哪个继电器?谢谢
它是一个12V继电器，详细信息可在本文的底部找到:
//m.addme-blog.com/how-a-relay-works-in-circuits-how-to-connect-it/
你好
谢谢你的回复。
我从你身上学到了很多。
但我想做一个水位控制器，即使断电后也能记住它以前的状态，而不用电池。
如果可能的话，你能帮我做这个吗。
谢谢Avi，请参见本标题下的图表：倒装电路的市电故障备份和记忆
本文
//m.addme-blog.com/build-these-simple-flip-flop-circuits/
检查引脚#14如何配置2200uF电容器，您也可以对IC 555执行同样的操作，它可能会正常工作
你好
上面的ic555水位控制器电路是非常简单和成本效益，使，但我有一个疑问。在实际情况下，如果电机接通时断电。它会记住以前的状态，然后再次自行启动电机。
你好，你将不得不使用一个小电池备份，否则它将无法记住它早先的位置
美好的一天,先生,
我在我的狗的饮水碗里使用了一个水位控制器电路，差不多一个星期了，它工作得很好，我真的很喜欢看它工作，因为狗喝了水，它就会自动填满到预设的水平。我用一个很小的水下水族馆喷泉电机,我把它放进一个25升桶和盖子架上方狗碗的水通过一个水族馆流空气软管一个非常小的洞就足以填满碗缓慢和不打扰这只狗而他喝酒
我担心的是，从长远来看，这种设置对我的狗的健康有影响吗？我没有看到我的狗在喝酒时有任何异常反应。
我使用的是矿泉水（不添加氯）和少量的自来水，因为我不知道为什么我的探头不能单独使用纯矿泉水。
谢谢
阿莫尔
嗨，亲爱的，与人类相比，狗的肠道更强壮，更具免疫力，所以我认为它不会以任何方式影响动物，但要完全确定你可以向专家或兽医确认。
设计并实现一个电路，当任意两个油箱需要加油时，可以给出四个油箱的状态。指示应使用LED实现。
亲爱的先生：，
非常感谢，先生，你真是太好了。期待您的最新消息，先生。
致以最亲切的问候
拉格文迪尔酒店
不客气！
亲爱的先生：，
赛道运行良好，先生，稍有改动，谢谢您的支持，您真好。
会得到你的许可再联系你的，先生。
谢谢并致以最良好的问候
拉格文迪尔酒店
太棒了，拉格文，我很高兴它对你有用！继续努力。
亲爱的先生：，
欢迎一天，先生，我正在寻找一个电路，泵电机得到' 'ON'和'OFF'通过使用远程或移动信息约10公里周围，它将用于农民的土地(他们可以bit紧张自由)。如果可能的话，请帮我支持他们。
谢谢并致以最良好的问候
拉格文迪尔酒店
亲爱的拉格文：，
我会尽快在我的网站上更新这篇文章。
亲爱的先生,
急切地等待你的答复。
谢谢并致以最良好的问候
拉格文迪尔酒店
亲爱的Ragavan，我已经回复了，请看之前的评论
亲爱的先生,
感谢您的回应和支持，先生，我试过了你所说的，同样的问题再次，现在我知道电机后自动在1小时30分钟后自动，因为我们将新电池改为电路。立即，电路再次正常工作。
先生在这种情况下我是否可以使用变压器?如果有，请告诉我如何连接变压器和哪一个?如果你说我会发照片，先生。急切地等待你的回复。
谢谢并致以最良好的问候
拉格文迪尔酒店
亲爱的Ragavan，实际上不建议使用电池，因为它可能会放电并导致不稳定，因此，此电路最好使用变压器电源。
或者，你可以从市场上买一个12V/1amp AC/DC适配器，简单地连接它的(+)(-)线在你之前连接电池供应的点，这是所有你需要做的布线
亲爱的先生：，
我很高兴您一直以来的支持，我会尽快测试并得出一个好的结果。非常感谢。
谢谢并致以最良好的问候
拉格文迪尔酒店
欢迎你，拉格文，祝你一切顺利！！
定制1 Hp水泵电机
亲爱的先生：，
谢谢你分享这些宝贵的信息，向你脱帽致敬。
按照这个电路是工作很好,但当它被连接到一半或者一个惠普电动机,当它超越了“B”汽车上,当它接触' A '汽车下车,然后现在是在待机1小时和30迷你裙电动机处于截止状态,但同样的三分(A, B, C)都沉浸1小时后，30台迷你电机自动接通，如果3台电机都浸在水里，直到我们手动关闭后才关闭，请帮忙解决这个问题。我都照你说的做了。
谢谢并致以最良好的问候
拉格文迪尔酒店
谢谢你Raghavan我很欣赏你的热情，
再次检查电路，用100瓦灯泡更换电机，如果它工作正常，那么问题可能是在继电器，或由于不稳定。
确保继电器触点的额定电流至少能处理30安培的电流，为此，BC547驱动晶体管需要升级为2N2222，并将0.22uF电容器与R2、R3并联，穿过T1的基极/发射极。
此外，如果水箱中的水流湍急，则传感器可能无法检测到端子之间的连接……为了防止这种情况，您可以将触点浸入塑料管中，以便管道内的水柱为传感提供稳定的水位。
CANE I使用继电器JOX-15F（90）
我很抱歉没有回复，因为我不确定这个问题是不是针对我的。一个JQX - 15F(90)工作得很好，但我更喜欢较小的占地面积，如RT424006，但他们只额定8安培，而JQX额定高达40安培，这取决于你得到的一个。问候,迈克。
谢谢你，迈克，你帮了我很大的忙!
使用BC337和BC327晶体管和三个继电器
多亏了你们的线路，我的供水工程才得以启动并运行。传感探头一直是个问题，我从1979年起就在制药行业使用了一种简单的方法。只需使用2mm 316不锈钢焊条强行穿过优质塑料配件中的1.5mm钻孔即可。它永远不会生锈，并且足够小，不会受到太多水运动的影响。另外，你的电路可以由3或4伏电压驱动，所以，我用二手的5伏手机充电器为它们供电。可在当地购买10南非兰特。这些提供了足够的动力来驱动6伏继电器，当然，它们的设计几乎是防弹的，而且结构紧凑。我在facebook（Mike Ellis Kloof）上有一个项目，并将该项目公之于众，因此如果你愿意，你可以查看它。但基本上，我是在收集屋顶上的水，并将最初的400升水作为第一次冲水。一旦油箱被注满，一个0.55Kw的泵就被打开，该感应电路还为另一个继电器供电，以打开2×5000升主油箱上的第二个感应电路。当主水箱装满水时，他们的传感器会将水重新定向到我们房屋后面的地面。然后，通过压力控制泵使用主油箱进料为房屋进料。该泵还受一条电路保护，以便在油箱变空时关闭。再次感谢你们的巡回演出，我已经在脸谱上确认了这一点。我在工作中使用了40年的电路，使用了BC337和BC327晶体管以及三个继电器。它也是防弹的，但继电器的成本使使用电路变得方便。再次感谢您的努力，让我们的生活更轻松。你好，迈克。
非常感谢迈克，太棒了，你把我的设计变成了现实。
我非常感谢你的努力，以后如果你有任何关于电路的新想法的疑问，请随时留下评论，我总是在那里帮助你。
干杯! !
亲爱的斯瓦塔甘先生。非常感谢您精心设计的电路。我希望以类似的方式从收集雨水的水箱中抽水。水的高电阻率会不会太高，使电路无法工作？如果是，有没有办法放大信号使其工作？我们的雨水电导率为5至6微西门斯/厘米，而我们的市政供水为200至300微西门斯/厘米。我必须将雨水从房子附近的750升收集罐抽到房子上方和后面的位置，以装满两个5000升收集罐。谢谢你，迈克·埃利斯。德班。南非。
谢谢Mike，雨水也会有一些杂质，因为它必须经过大气中的许多污染物，这将足以在某种程度上导电。但如果在水中有很多运动探测器的灵敏度可以受到影响…要补救这一点,你可以添加一个管探头外壳,意义使用,油箱内的一个长管,并保持探测器在这个管道,管道内的水柱可以用于传导和检测。
先生，我可以使用2m欧姆电阻而不是2M2或其他合适的数字吗?好心的帮助
Gowhar，这个值不是临界值，它只是要比水的阻力大得多
2 m会做
如果我使用ic4017，是否需要改变电阻或晶体管的值?还有一件事你没有提供pcb layout，有软件可以做layout吗?
电阻瓦数可以是1/4瓦，但配置将完全改变。
对于PCB，你可以联系任何合格的PCB设计师，他会为你做。
先生，我可以在这里用ic 4017吗?另一件事，我不明白为什么你没有使用1n4007作为自由轮二极管?
考希克，
您可以使用IC 4017或任何其他合适的配置来实现这个想法....如果继电器线圈电阻低得多，或者继电器额定电流大于20安培，则可以使用1N4007二极管
你好,
非常经验帖子!
你能告诉我怎样处理电路运行，使继电器换向吗?
我需要它在NC位置运行，因为我有一个Preassure传感器来激活泵，我想在没有水在底部液位传感器打开它时禁用系统。当两个传感器都通电时，继电器就会打开而不是关闭。谢谢! !
您好，谢谢。如果您想反转继电器和电机操作，只需将指示的N/O相位电源应用于继电器的N/C触点
谢谢您的回复!
我这么做了，但我想我需要更好地解释我自己。
系统需要以与你计划相反的方式运行，我需要在水箱中没有水的时候给继电器线圈供电，但当水到达顶部传感器时关闭它，这样泵就会进入相位。然后闸门被锁住(继电器电源仍然关闭)，直到水到达底部传感器，继电器线圈被供电，泵电路打开。我只是不想让继电器一直供电，因为几乎99.9%的时间UGT油箱会被填满。我认为最好是在没有水的情况下启动或关闭系统。
再次感谢! !
如果您没有“中继到PowerD，那么您可以尝试使用BC557更换BC547并将继电器/二极管组件换过其收集器和负电源......发射器将转到正电源......最重要的一切可以完全如图所示
你好，斯瓦加特，
能得到这些信息真是太好了。我有同样的水指示器的要求，我现在要做。
我有一个关于无线接收器的问题，我的建筑相当高，接收器距离OHT大约500米以上。
你能给我提供一个能覆盖那么远距离的接收器的设计吗。
非常感谢。我在这个网站上解释了一个类似的概念，可以在100米范围内实现远程水位控制操作，可以在这里找到：
//m.addme-blog.com/2014/05/remote-controlled-wireless-water-level.html
对于更高的量程，你可能需要一个能够提供这么多量程的射频模块，我认为有这样的模块具有相同的外部配置，但具有更大的量程，你可以在线谷歌。
你能给我一份ajay dussa先生pcb布局的蓝图吗？？
先生做接触器更好或继电器更好的操作3相电流....
接触器也是继电器的一种形式，但在电流容量方面比传统继电器重得多，因此更适合处理高电流负载
先生，我想把它连接到有440v电源的水箱上。.....需要做些什么修改呢我应该使用什么继电器联系…
Naveen，你可能需要一个12V/440V/25amp的继电器....与您的零件经销商就具体规格的更多信息。
我可以用这个电路把水灌进顶部的水箱
是的，你可以用它…。
我们可以使用该回路进行顶部水箱注水工作
你好,
请让我知道您使用哪种工具/软件来设计PCB布局，以及如何制作PCB？
谢谢，
哈沙
harsha.snmp@gmail.com
您好，我通常使用CorelDraw绘制原理图和PCB布局
你好,
如果我想把这个电路连接到220v的水箱上，我需要做什么改变?实际上必须控制一个工作在220v的泵。
非常感谢。
您好，上面的电路是用于220V操作的，请参阅继电器连接。它配置有电源电压。
电路需要由12V适配器供电。
先生，请您看一下我发给您的邮件。
先生，为什么我们在这个电路中使用4个与非门，我的意思是为什么我们不使用两个与非门，以及二极管如何变为正向偏置。
先生，请给我解释一下二极管的工作原理。
我将非常感谢你。
Faisal，我已经在上面的文章中解释了电路的功能，为了学习NAND和二极管的工作原理，你可能必须先学习它们的基本教程
先生，我已经给你发了一封关于当前话题的回信（hitman2008…）
请您检查一下
Arun，我看过了，但因为时间不够，没能好好研究。
至于单个终端传感器，根据我不可能。
您可以尝试浮动开关机构为一个无腐蚀的操作。
स्वचालितजलस्तरनियंत्रकसर्किटएकसरलइंजीनियरिंगपरियोजनाहै。यहस्वतःहीटैंकपानीकेस्तरकेआधारपरऔरघरेलूपानीपंपसेटबंदकरसकताहै。आपकममहंगाघटकोंकाउपयोगकरअपनेघरयाकॉलेजमेंइसमोटरचालकसर्किटलागूकरसकतेहैं。परियोजनाकीअनुमानितकीलागतकेबारेमें5美元केवलहै。इसजलस्तरनियंत्रकसर्किटकामुख्यलाभयहस्वचालितरूपसेकिसीभीउपयोगकर्तासंपर्ककेबिनापानीपंपहैकिनियंत्रणहै。
इस पंप नियंत्रक सर्किट का दिल एक पूर्वोत्तर आईसी 555है; यहाँ हम 555मज़दूर आईसी अंदर फ्लिप फ्लॉप चालाकी है. हमारी परियोजना दो जल स्तर सेंसर, तल पर शीर्ष पर तय की एक और अन्य के होते हैं. इस सर्किट का कार्य करना एक द्वि स्थिर 可变激振器लगभग समान है. इस सर्किट का अनुकरण भी कम दिया जाता है. निश्चित रूप से यह आप अपने शैक्षिक परियोजना करने में मदद मिलेगी.
आवश्यकघटक
बिजली की आपूर्ति (6v)
पूर्वोत्तर 555 मज़दूर आईसी
प्रतिरोधों(100Ωx2, 10 kΩ)
रिले（6V，30A）
ईसा पूर्व 548 ट्रांजिस्टर x2
1N4007डायोड
स्वत: पानी की टंकी स्तर नियंत्रक का कार्य
दूसरेपिन(ट्रिगरपिन)मेंवोल्टेजVccकमसेकम1/3हैजबइसकेउत्पादनउच्चजाताहैयानीहम,555टाइमरआईसीकीसंपत्तिपताहै。
इसके अलावा, हम 4.पिन （别针रीसेट) पर एक कम वोल्टेज लगाने से आईसी वापस रीसेट कर सकते हैं.
इसपरियोजनामें3तारोंपानीकीटंकीमेंडूबारहेहैं。हमेंदोजलस्तरनीचे(कम)स्तरऔरप्रमुख(उत्तरप्रदेश)केस्तरकोपरिभाषितकरतेहैं。तार या जांच की एक Vcc से है。
नीचे स्तर से जांच आईसी 555का ट्रिगर (2) पिन से जुड़ा है. यह पानी से कवर किया जाता है तो जब 2.पिन पर वोल्टेज Vccहै.
जलस्तरनीचेचलाजाताहै,2पिनट्रिगरपिनपरपानीयानीवोल्टेजसे(अछूता)काटदियाजाताVccसेभीकमहोजाताहै。तो फिर 555 का उत्पादन अधिक हो जाता है。
555年काउत्पादनएकBC548ट्रांजिस्टरकोखिलायाजाताहै,यहरिलेकातार激发औरपानीपंपसेटचालूहै。
पानीकास्तरबढ़जाताहै,वहींशीर्षस्तरकीजांचकेपानीसेकवरकियाऔरट्रांजिस्टरपरहोजाताहै。इसकी कलेक्टर वोल्टेज Vce को जाता है (सैट) = 0.2。
4पिनपरकमवोल्टेजआईसीरीसेटकरताहै。तो555काउत्पादन0vहोजाताहै。इसलिएइसलिएमोटरस्वचालितरूपरूपसेबंदहोहो
इस परियोजना के साधारण प्रदर्शन के लिए यदि आप के बजाय रिले के 555के उत्पादन में सीधे एक डीसी मोटर का उपयोग कर सकते हैं.
व्यावहारिक कार्यान्वयन के लिए, आप एक रिले का उपयोग करना चाहिए. रिले की रेटिंग लोड (मोटर) के हिसाब से चुना जाता है. 32एम्पीयर रिले सबसे अच्छा घरेलू अनुप्रयोगों के लिए अनुकूल है.
यह भी पढ़ें: रिले कनेक्ट करने के लिए कैसे: रिले एनीमेशन के साथ काम करना
नीचेस्तरऔरशीर्षस्तरस्विचपरमाउसक्लिकआपपानीनीचेस्तरपरहैजबमोटरकामशुरूहोताहैऔरपानीशीर्षस्तरकीमोटरपरपहुंचताहैजबकामकाजबंदहोजाताहैदेखसकतेहैंकिएनीमेशनसे,पानीकास्तरदिखा。
यहभीपढ़ें:
संख्यात्मक जल स्तर सूचक
पानी की टंकी ओवरफ्लो तरल स्तर सेंसर अलार्म सर्किट
अब, यहाँ अपने जल स्तर नियंत्रक परियोजना है. इस परियोजना आप के लिए उपयोगी था? अपने विचारों को साझा करने और परियोजना के बारे में कोई संदेह स्पष्ट करने के लिए नीचे दिए गए टिप्पणी बॉक्स का उपयोग करने के लिए मत भूलना
便宜的半自动水箱水溢流控制器电路
你好赃物,
你在这个博客上创造了奇迹。我相信我的运营商将在这里得到增强，特别是如果我设法得到一个设计软件。
问候
当然，凯文，我希望这里有人能帮助你....我个人不使用仿真软件。
……不客气！
这是我想要的…但是当我在multisim运行这个电路时，它不工作…请检查这个…我正在等待
美好的一天,
我也对电路设计和仿真感兴趣，但我没有设备将我的愿望带到另一个层面。有人可以帮助我设计软件，最好是多层，因为我曾经用过它，这对我很容易。
我的电子邮件是nherera.tn@gmail.com如果愿意的话。
当做
我不理解锁存过程。当A不接触时，泵如何连续运行
来自R1锁存器N3输入的正反馈
你好
二极管D2在电路中到底做什么?!
保护来自继电器线圈的T1
我可以使用15V电源为12V SPDT继电器吗？
您可以将两个1N4007二极管与继电器线圈串联，以降低1.2伏电压，这将防止继电器产生不必要的温度。
嗨，斯瓦加坦
我已经做了你的项目，但我有一些麻烦，因为调查。我用GI铁棒作为探针，它经过一段时间的电解，我每次都需要更换它，所以你能给我一些合适的东西，可以更好地用于探针。我在等你的建议。
嗨Vesh,
探头应采用小导线的形式，如螺钉或钉子等，杆太大，不能用作传感器。
你可以试着让传感器的引线镀上铬或锡……镀锡可能是一个更容易的选择，或者简单地寻找镀锡的金属，并使用它们作为电极。
我喜欢这些出版物，祝贺你!我完成一个水泵保护项目,由于加热,缺乏刷和常数缺乏日常运作,因为,在一段时间内未使用的天,当它开始,它通常锁起来,不出来的惯性,它需要线圈烧伤,当由于某种原因引物丢失,转子区域的温度上升，加热管道，破坏密封……一旦我完成，我会通过Proteus电路发送给你。再次祝贺你的工作!
谢谢Joao，我祝你一切顺利，如果你有任何问题，请告诉我！
我们可以用IC4011代替IC4093吗?
是的，可以使用。
