在本文中，我们将研究一个简单的LED管灯电路，它可以直接替换为故障的40瓦T17荧光灯管，并直接安装在现有的夹具上。因此，该电路与所有标准铁镇流器夹具组件兼容。
传统的固定装置如何有线

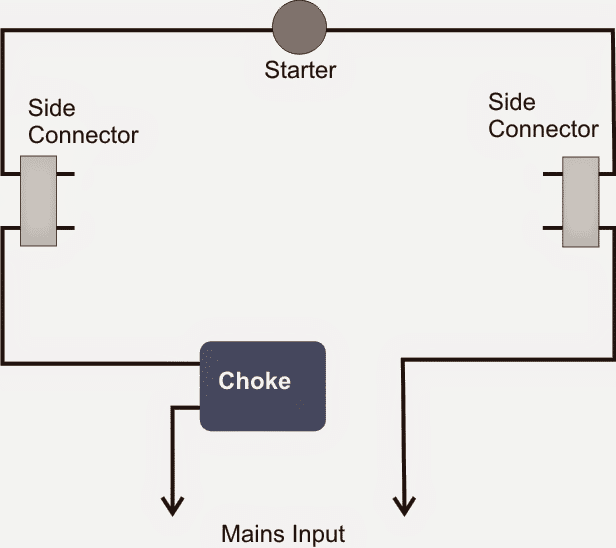

如下图所示，传统的荧光灯装置由两侧连接器，串联铁芯镇流器和补充系列启动单元组成。
所有这些通常是接线如下所示在一个长MS金属夹具。所述荧光灯管固定在两个弹簧加载的侧连接器之间，该侧连接器具有一对用于持有和连接所述荧光灯管端销梢的嵌入式夹子。
标准铁芯镇流器固定配线
当镇流器与侧连接器的其他相邻引脚串联连接时，启动器横跨相邻的一对末端引脚之一被接线。
最终终止来自镇流器和其中一个连接器的系列输出，以接收电源AC电压。
当AC首先接通时，起动器随机发射并以闪烁的模式切换管，该闪烁模式强制较高的高电压EMF通过镇流器产生。
该踢球开始并点燃管内气，并照射管绕过起动器，使得起动器不再进行电流，而是现在通过照明管内部气态路径进行电流。
一旦管完全触发扼流圈或镇流器只是作为一个限流器限制一个安全指定数量的安培到管根据镇流器线圈的电阻。在质量好的镇流器中，镇流器内部的电阻或匝数将被正确地计算出来，以减少热量的产生并确保更长的管寿命。
电气荧光型夹具的缺点
然而，这些传统的铁芯镇流器有一个很大的缺点，那就是在限制电流到管的时候会释放出过多的热量，这使得它在节能方面的效率相当低。
类似于T17荧光灯的LED灯管如今在市场上已经非常普遍，但这些灯管都有自己的特定灯具，无法在传统的超光速灯具上取代。
由于大多数家庭拥有这些传统的铁芯式固定装置，安装在其墙壁上，因此获得直接兼容的LED管更换，这变得非常适合和方便。
在这篇文章中，我们讨论了一个简单的LED管灯电路，提供了LED技术的所有良好功能，但在传统的T17 FTL固定装置上直接更换。
LED管可直接更换荧光管夹具

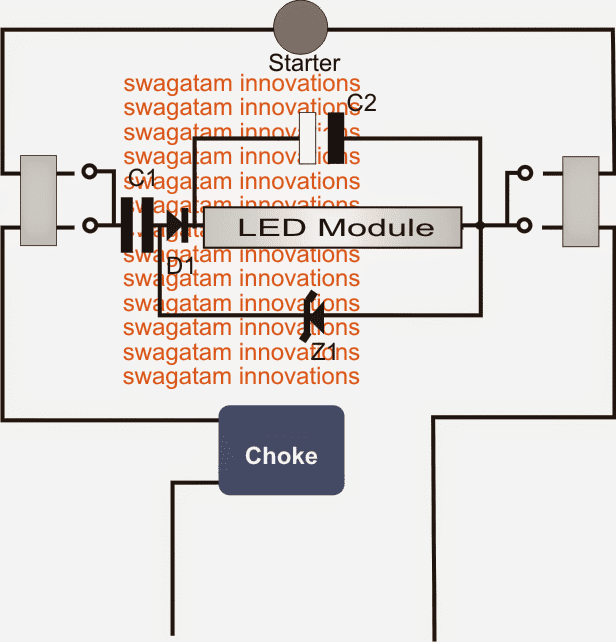

电路设计可以在下图中看到，位于夹具接线的中间，并显示电路配置如何允许直接安装功能。
电路是普通电容电源，其半波通过D1整流并由C1过滤。
齐纳Z1确保了一个恒定的180V DC跨越连接的LED模块。
LED模块什么都不是，而是由大约50个1瓦的LED串联而成。
允许现有的扼流圈或铁镇流器处于布线链中，现在采用完美的浪涌抑制器，有助于在初始开关期间捕获进入电流的冲压。
然而，启动器在设计中不起作用，可以删除或忽略它的存在。
使用旧电灯具的LED管
零件清单
C1 = 105 / 400V
C2 = 10 uf / 400 v
D1 = 1 n4007
Z1 = 180V齐纳，1瓦
LED模块=见文字
嗨Swagatam，
大部分的旧灯管被替换为电子扼流圈现在一天，我们可以在那个配件也使用同样的....如果不是，请您做必要的修改，以支持他们。
问候
塔·
嗨Gopal，如果扼流圈是如上图所示的序列，那么它也适用于电子扼流圈，但是，无论如何，电子镇流器都不会涉及LED管灯照明，只有其内部NTC，桥梁等会发挥作用。
关于LED模块，这可能是一个愚蠢的问题。
我们在这里使用LED基灯，以便我们的功耗下降。现在，由于1瓦模块及以上的LED，产生热量并且需要安装在散热器上。因此，存在浪费作为热量的功率损失。在较大的NOS中使用8mm或10mm LED是可接受的。所以产生最小的热量？谢谢
1瓦led的光比与它产生的热量相比是非常高的，如果使用普通的led，将需要大量的这样才能产生与1瓦led相同的照明。
TRUE，11个30mA LED的11个等于1瓦，即0.030 x 11 = 330mA和330mA x 3V = 1瓦塔Aprox。我在CFL基础上使用19（具有俘弧电源以及LM317的LM317夹紧电流）在过去的2年中，Aprox容易取代9瓦CFL，只需1.71瓦（19 x 3 = 57伏特，57 V x 0.03 mA = 1.71瓦。）现在2x 1WATT LED会产生相同的照明吗？谢谢
19系列需要19 x 3.3 = 62V，而2NO 1瓦特LED需要3.3 x 2 = 6.6V ...... Huge差异......所以1瓦LED将比你的19个LED灯非常低下。
长官，我要组织这个项目。我想知道这个led管的发光是否和原来的一样好。如何计算齐纳二极管“一瓦”的功率?
VG,光线的数量将取决于发光二极管和C1值,使它甚至比一个40瓦管,您可以使用50到60号1瓦的led系列,和齐纳二极管可以使用200 V 2瓦特齐纳二极管。
对于电容器，您将不得不平行将6个1UF / 400V电容器放置。
对于C2，您可以使用10UF / 400V电容器。
以上设置将给你大约50到60瓦的干净明亮的LED灯
