A simple automatic bedroom lamp timer circuit has been described here to switch off your bedroom lamp after a fixed predetermined time. The use of the reliable 741 IC makes the circuit very easy to build and moreover very accurate.
介绍
The circuit of an automatic bedroom lamp timer presented here is super easy to understand and uses very few components to operate. The use of an integrated circuit 741 makes the circuit more accurate compared to the transistor ones.
在许多房屋中，灯开关有时位于距床距离的距离，通常，人们可能有习惯在打zing之前读书左右。
在这种情况下，人们希望他们拥有一个可以按时定时的设备，以在一定的固定期间自动关闭灯。
卧室灯计时器的建议电路旨在满足上述需求。该设备将根据设置在特定时间段内自动关闭连接的卧室光线和自身。
已经采用了标准的RC时正式配置，并为本应用程序令人满意。
作为单个可单张开器连接的IC 741构成了电路的主要活动部分。
您已经对此IC非常熟悉，我们知道它基本上是一个在电子电路配置中具有大量应用的操作装置。
在标准应用之一中，IC 741可用于比较其反相和非反相输入之间的电压。在感测在其输入之一处的触发阈值时，IC切换其输出条件并激活输出参数
Here as explained above, it is used as a comparator and is used to compare the charging voltage of a capacitor to a particular set level after which it switches the output.
电路操作
参考图，我们看到倒置输入设置为电源电压的2/3 rd。实际上，该电压级别成为IC的参考来源。
IC的非反相输入引脚连接到RC网络的连接，其中电阻R的另一端（如果需要，可变）连接到正电源，电容器C的负PIN转到地点电路。
为电路提供动力是一种有趣的方式。在这里，晶体管T2与PB1一起是如此接线，以至于按下PB1，T2闩锁并保持电源电压以保持电路的动力。
现在，最初，引脚＃3的电压几乎是由于C的电势，但是由于C向IC的PIN电势发电，因此IC的电势开始上升。
Depending upon the value of R, after a particular length of time C charges itself to a level which may be above 2/3 rd of the supply voltage as set at the inverting input.
IC响应并立即切换其输出以产生逻辑高或正电压。
T1和在输出处的TRIAC停用了与之连接的外部负载的开关。IC输出的高逻辑还可以抑制T2的进行操作，并破坏闩锁以切换整个系统。
The timing sequence of this bedroom lamp timer can be repeated or initiated by pressing PB1 whenever felt necessary.
使用晶体管
如下图所示，也可以使用几个BJT来实现简单的卧室灯计时器。
由于包含一个，这个想法看起来更紧凑无变压器电源。
这两个BJT像一个延迟计时器阶段。
按下按钮后，100 UF电容器将充满电，并激活晶体管，打开TRIAC和卧室灯。
释放按钮时，由于在100 UF电容器内部充电的存储器的存在，晶体管和TRIAC以及灯都会继续打开，这使BJTS底座使前进偏置。
However, the capacitor now also starts discharging though the 2M2 resistor and the NPN emitter pin.
当电容器上的电压足够降低到NPN的保持水平以下时，晶体管将无法继续打开并关闭，将灯关闭。
灯可以保持的时间基本上由100 UF电容器和2M2电阻确定。
警告：上面介绍的所有电路概念均未与电源交流分离，因此在动力条件下接触元素可能是致命的。严格建议采取必要的预防措施。
确保在确认最终设计的工作后，请确保将塑料外壳用于电路。
嗨，先生，我们正在进行的项目，该项目具有二极管的主要应用，我正在考虑在我们的班级中介绍这一点，因为我认为这很容易，我们可以在1个月之前做到这一点。'一直在使用可解决此问题所需的电源的价值和价值。
请...预先感谢您。
真的需要您的快速答复。
嗨，里克林，
the last circuit is although not entirely diode based, you can make it if you wish to.
所有零件信息均在图表本身中打印出来，请在纸上注视并采购零件以进行组装。
你好，
请给我用于排气风扇的计时器电路图，当我关闭几分钟后，它应该自动关闭。
意味着它在我关闭后必须再运行几分钟

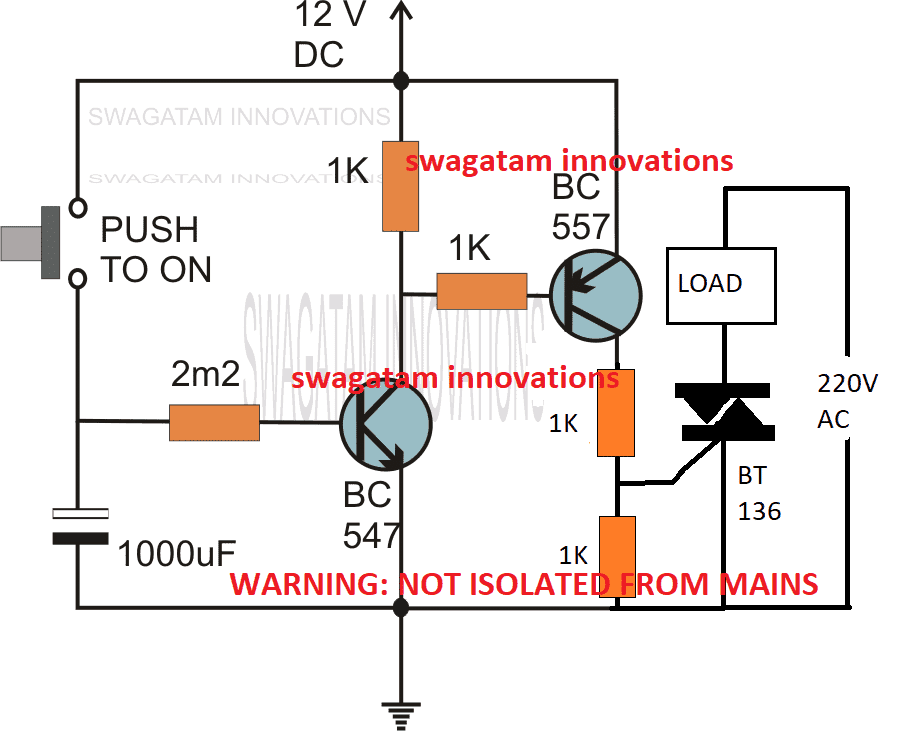

Try the following circuit:
