这篇文章解释了一个简单的配置，可以添加到所有SG 3525/3524逆变电路中，实现由IC自动PWM输出电压调节。这个解决方案是Felix Anthony先生提出的。
电路的问题:
先生，我需要你的帮助来完成一项工程，关于一幅我不懂的示意图，其中有一个部分。我们的讲师给了我们一张印在纸上的原理图，让我们自己做电路。他列出了部分，但构建电路对我来说并不容易，因为有一个部分我真的不理解IC代表什么。你能帮我个忙吗?我用钢笔圈出来的部分是电路的一部分，我对它真的什么都不懂。我给电脑操作员画的电路图被弄得乱七八糟。非常感谢您即将发表的评论。
解决电路问题
圈出的部分是一个简单的桥式整流器与潜在分压器舞台的形式100 k。它矫正和发送样品反馈电压的逆变电源输出pin1 IC标识这个相应的反馈和控制的PWM集成电路和控制,逆变器的输出超过由100k预设设定的预定限制。
pin1是IC的传感输入，当100k槽的馈电电压超过一定的预定限制时，pin1响应并使pwm变窄。
IC SG3525/3524的Pin1实际上是内部误差放大器opamp的一个pinout。术语误差放大器本身意味着运放被分配去检测和检查来自逆变器输出的反馈采样电压(误差信号)，并相应地修正输出PWM宽度。这个电压是参考IC的另一个引脚(pin16)感知的，它内部固定在参考电压为5.1V。
在检测到上升反馈的情况下，IC的引脚1处的电位，也就是误差放大器的传感输入，成比例地高于运算放大器的另一个互补引脚16处，从而在内部误差运算放大器的输出处产生一个高电位。
这个高在内部被用来修改或缩小PWM频率，这反过来迫使mosfet进行与比例较低的电流，从而校正逆变器的输出电压与反馈信号自动。

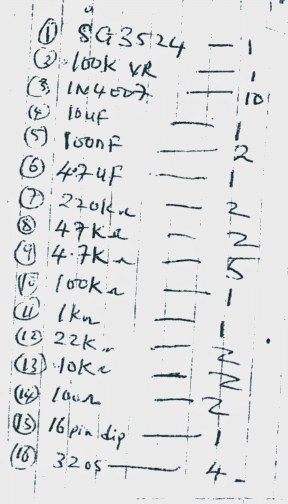

零件清单为上述所示的SG 3525逆变电路具有自动PWM电压控制功能
你好，先生，帮助和为我设计一个逆变器驱动电路使用两个晶体管的多谐振荡器系统
那就为我设计一个合适的动力台来使用，谢谢。
Kakooza你好，你可以参考以下帖子:
//m.addme-blog.com/2012/07/simplest-and-best-100-watt-inverter.html
//m.addme-blog.com/2012/02/how-to-make-simple-200-va-homemade.html
干得好，Swagatam，我如何计算一个内置逆变器的效率和功率额定值，特别是基于变压器的。我有几个公式，但如何得到针和噘嘴是问题。
感谢atinuke，最简单的方法是通过实际连接一个已知的负载在逆变器输出，然后通过测量电流通过负载和通过电池分开。
然后将电池侧电流乘以电池电压得到输入功率。
同样，输出端电流可以与输出电压相乘，以验证输出功率。
最后，输出结果除以输入结果，再乘以100，就得到给定负载下逆变器的效率。
先生
请向我解释如何选择一个MOSFET的逆变器
例如，选择IRF540为1000W的逆变器，我如何知道这个MOSFET的数量，我将并联连接，在变压器输出给我1000W
Chiduben，首先找到mosfet的最大电流处理能力，然后用1000除以这个值。这将提供需要并联连接的mosfet的数量…
为安全起见，保持20%的+/-保证金
先生，你能再试一次做这个电路的图吗?我在这条线路上看到任何东西…
马特，我已经放大了图表，请查看.....
再次感谢您的帮助。你提到的充电器电路是48v充电器，输入56v。请告诉我如何修改它给我24伏在30安培
同样的电路也可以用来给24V电池充电，一定要用28V作为输入
