简易LPG气体探测器报警电路

你是否感到脆弱或怀疑家中可能有液化石油气泄漏?那这个煤气泄漏报警电路也许能帮到你。

作者:Sai Srinivas

这个概念

这个电路是一个简单的解决方案，可以侦测住户的石油气泄漏，如果住户长期无人照顾，会造成严重的物质和金钱损失!

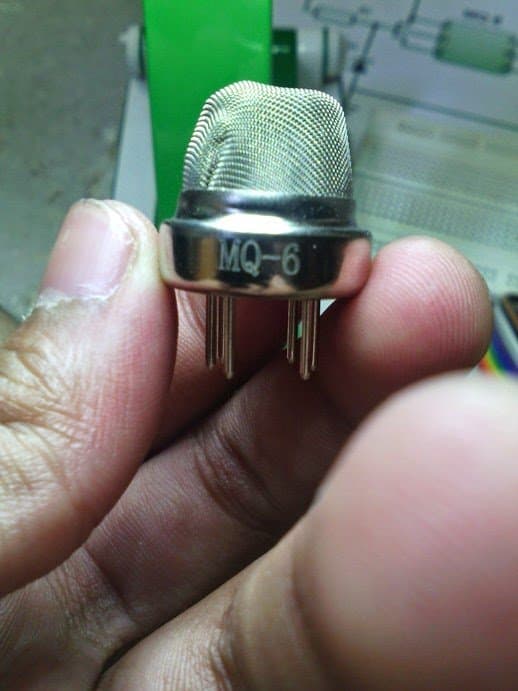

该电路使用MQ-6气体传感器，它比MQ-2等其他传感器对液化石油气更敏感。MQ-6气体传感器由一个小型加热线圈和化合物二氧化锡的一些化学成分组成。

加热器线圈保持加热，只要电路是在，因此，电路继续吸取电流，即使没有气体泄漏。

电路工作原理:

首先让我们了解MQ-6传感器的引脚。该传感器由6个引脚组成，但在该电路中，两对短路引脚分别短路2 - 2个引脚，使2个引脚合为一对，2个引脚合为另一对，剩下的2个引脚正常使用而不发生短路。

在这里，我们将其中一对短脚命名为XX，另一对短脚命名为YY，这样我们更容易理解电路。

气体传感器引脚连接

引脚可以连接任何方式，因为他们没有极性。

每个加热器引脚命名为H。而引脚XX连接到Vcc，引脚YY连接到晶体管BC548的底座。加热器引脚也可以互换。预置电阻用于设置灵敏度。

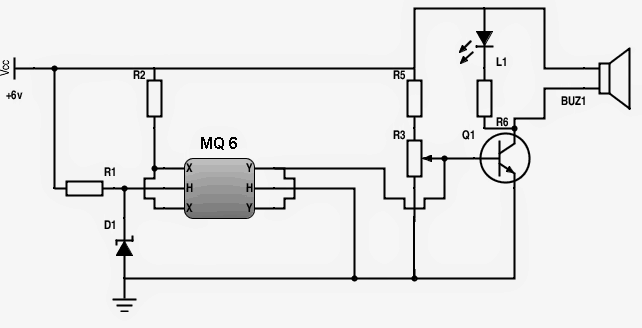

气体泄漏报警电路使用BC548晶体管，当传感器检测到LPG气体时，蜂鸣器就会打开。

最初，当电路接通时，传感器内部的线圈开始加热，流过线圈的电流由33欧姆电阻控制，齐纳二极管确保电压流量不超过5.1V。

XX引脚通过电阻连接到电源的+ve，而YY引脚连接到晶体管BC548的底座。100K预设电阻用于设置灵敏度。

当空气中的气体浓度增加时，它的输出会变高，并使晶体管触发蜂鸣器和LED。蜂鸣器和LED保持通电，直到空气中的浓度降低到指定的水平以下。

电路设置和测试:

使用通用PCB组装电路，并使用丝带电缆连接MQ-6传感器到电路。电路制作完成后，将其放在液化石油气煤气炉附近，接通电源。

确保炉子和电路附近没有可能引起火花的火焰或电子设备。

现在，在不点燃煤气炉的情况下打开煤气炉，用螺丝刀调整预置，使蜂鸣器只有在空气中有合理的气体浓度时才会响。调整完毕后，将电路封装在合适的外壳中，并将传感器安装在离煤气炉更近的地方。

确保电路中不包括任何机电设备，因为当它们工作时可能产生火花，当气体泄漏时可能导致火灾。

零件清单:

• R1 - 33欧姆，
• R2 - 2.2 k,
• R3 - 100K预设电阻，
• R5 - 390 k,
• R6 - 2.2 k,
• D1 - 5.1V, 1W齐纳二极管，
• L1 -红色LED，
• Q1 - BC548,
• BUZ1 - 6V蜂鸣器
• 电源- 6V, 800ma(不应超过此电压)

原型形象

免责声明:

虽然这个气体泄漏报警电路测试工作满意，但它有时可能会失败，给予蜂鸣器指示，因为任何原因，如电源故障。所以，请不要完全依赖这个电路，要时刻注意炉子。

我不负责任何后果，您可能面临的任何后果，而在这条赛道之后。

更新

如果你打算使用一个现成的MQ-135制造一个液化石油气气体传感器，你可以按照说明来做在这篇文章中给出．

视频演示同样可以看到如下:
