黑暗激活的汽车前照灯电路与DRL

这篇文章解释了一个简单的由点火触发器启动的汽车前照灯和drl的自动黑暗激活开关。该电路有助于节省电池功率，并防止不必要的能源浪费。这个想法是弗拉基米尔提出的。

技术规格

我想为驾驶车灯建造开关。
我想用HID对(2x35W)和DRL 2x8(LED每二极管1W)
所有东西都必须对环境光敏感，并且只在点火开关中使用钥匙(钥匙感+6V)。

谢谢你！

设计电路

使用无处不在的IC 555，可以很容易地设计出点火触发和黑暗激活的双头灯电路。

如下图所示，整个电路由两个完全相同的阶段组成，包括两个IC 555配置为比较器。

LDRs用于感知环境光条件及其恶化的强度。调整两个电路上的R1，使各自的ic达到特定的光检测阈值，这取决于用户的偏好。

例如，左边R1可以调整，这样当太阳刚刚开始设置时，继电器才触发，而右边R1可以设置，这样它的继电器只有当它完全黑暗时才被激活。

只要上述电平没有达到，ic的引脚2就允许接收一个地电位，使相应的引脚3保持在高电平，从而抑制继电器的激活。

一旦相应的阈值被跨越，pin2通过R1变高，因此pin3变低，允许继电器被激活，并按请求者的建议照亮相关的灯。

Pin4是ic的复位输入，集成到车辆的点火正极上，这样电路只有在汽车或车辆正在使用时才响应上述动作，而不是在其停车或不使用时。

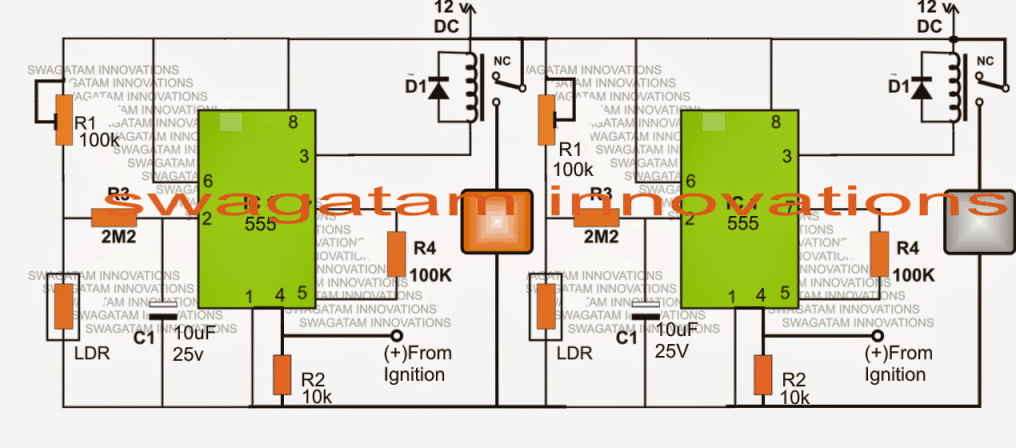

线路图

上图显示了如何使用一对IC 555级来建造暗激活的汽车前照灯和DRL电路
