建议的00-99数字计数器在你需要保持人们按特定顺序组织的地方变得非常方便。
数字计数器的操作详情
该电路采用了流行的555集成电路来产生脉冲时钟。脉冲计数在SW1的帮助下完成。一对CMOS ic 4026B响应这些时钟，并直接负责7段显示的运行。
由于最后一个数字被限制为99，当它从9到0时，前一个4026激活第二个数字。(参见第一个4026的引脚10，它进入第二个时钟输入)。
当电路第一次通电时，它可能不会从零开始计数，所以瞬间复位激活是必要的，并使用开关(SW2)实现。按下这个开关的帐户重置电路和开始计数从零(00)。
有趣的是，在每个集成电路中，一个脉冲被应用到引脚R“RESET”上。
线路图
所讨论的数字计数器电路零件清单
- IC1: 555
- Ic2 = ic3 = 4026b
- DS1 DS2 = = 7段显示
- C1 = C2 = C3: 0.047uF
- R1: 10k 1 / 4w
- R2: 1m 1 / 4w
- R3: 33k 1 / 4w
- 交换机SW1 = SW2 =常开push至ON交换机
海，以上电路将工作为0-99秒显示。如何把这个电路换成0-99分钟的电路，一共两个7段显示?比如，在每分钟之后，只有数字应该在显示中增加。请帮助. .
你好，用1分钟555稳定电路替换IC1
我试图找到一个555稳定电路，60秒关闭，1秒打开。但是找不到。你能给我一个电路吗??Thnkx……
使用任何在线555计算器软件来确定它的电阻器值，占空比结果将给出ON/OFF周期。
我想电路只会增加，当我按下按钮.................................和复位读数时，我按下按钮....?????。
你可以使用下面的电路
//m.addme-blog.com/2011/12/simple-frequency-counter-circuit.html
亲爱的Swagatam,
谢谢你分享你所有伟大的电路，请继续伟大的工作。
对于这条赛道，我有几个问题，希望你能给我解释一下。
1:您能显示IC2和IC3的密码吗?CE的引脚是什么，DE的引脚是什么，等等。
2: IC2和IC3不应该连接到VCC和VSS吗?
3:如何设置IC1(555)为自动/手动时钟(脉冲)
最好的问候,
亨瑞克
谢谢你，亨里克，这个电路是从其他地方拿走的，我没有检查细节。
我已经更新了文章底部的4026 pin数据，请进行相应的匹配。
使能时钟
是的，IC2, IC3 Vcc/Vss没有显示，这些必须连接到供应轨。
SW1可用于手动时钟，如果不推，IC将继续其自动脉冲
亲爱的斯瓦格塔姆，如何改变赛道，让它回到99-0?谢谢你的建议。克劳迪奥。

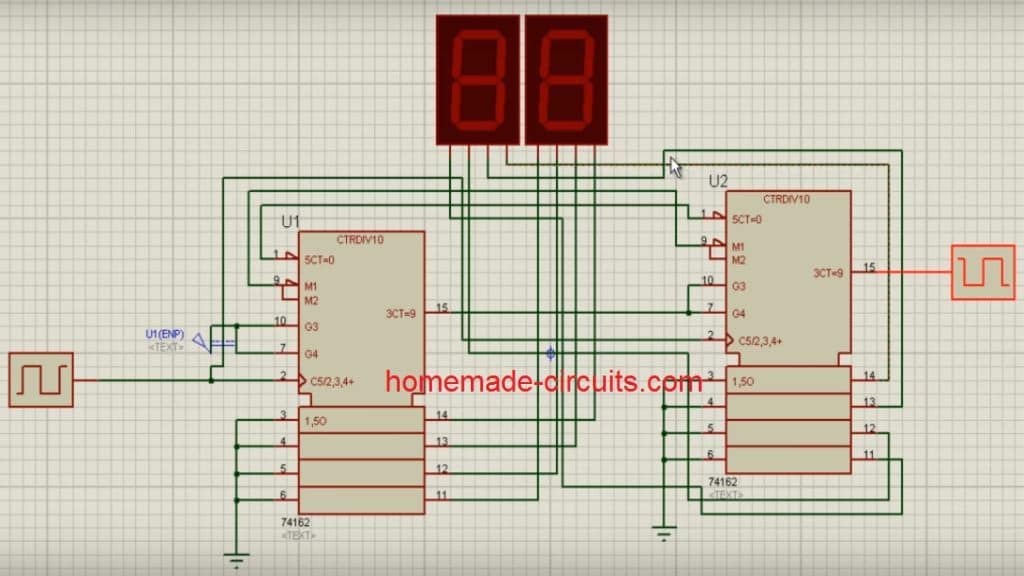

亲爱的Claudio，这个电路不能按相反的顺序使用，但是经过一些搜索，我可以找到下面的设计，也许这个可以做这个工作
//m.addme-blog.com/wp-content/uploads/2018/07/up-down-digital-counter.jpg
谢谢斯瓦格塔姆，帮我理解一下，一列方形脉冲产生增量，而另一列相反的脉冲产生减少?非常感谢。克劳迪奥·?
Claudio你好，是的，这可能是对的，我从Youtube视频得到了这个原理图，但视频是不完整的，所以我不能确认设计的工作
你好，Swag说我需要一个2个数字的计数器，但我希望这个计数器能和我给的数字一样多，所以如果它根据我写的数据来计数，我们可以这么做吗?我怎么需要它?非常感谢你......对不起我的英语。
你好，Burhan，你可以尝试以下设计:
//m.addme-blog.com/5-digit-frequency-counter-circuit/
