这篇文章解释了一个非常简单的数字面板式电压表电路，使用一个集成电路L7107和其他一些普通元件。该电路能够测量高达2000 AC/DC V的电压。
关于IC L7107
由于采用了IC L7107形式的A/D电压处理器芯片，使这个简单的数字面板电压表电路特别容易。
感谢Intersil为我们提供了这个美妙的小IC L7107，它可以很容易地配置成一个宽范围的数字电压表电路，使用几个普通阳极七段显示。
IC 7107是一个通用的，低消耗的3和1/2位a /D转换IC，具有内置处理器，如7段解码器，驱动显示，设置参考电平和时钟发生器。
该集成电路不仅可以与普通的CA七段显示器一起工作，还可以与液晶显示器(LCD)一起工作，并为连接的LCD模块内置了一个多路后平面照明器。
它确保输入小于10uV的自动零校正，输入低于1uV/oC的零漂移，输入的偏置电流最大10pA，交叉误差小于一个计数。
集成电路的范围可以设置高至2000 V AC/DC，低至2mV，后者使得集成电路非常适合测量来自传感器的低输入，如负载传感器，压电传感器，应变计和类似的桥式传感器网络。
换句话说，芯片可以简单地配置，用于制造数字秤、压力表、电子应变计、振动探测器、震动报警器和许多类似的电路。
不用说，集成电路L7107也可以装配成一个简单而精确的面板数字电压表电路，这是我们目前感兴趣的。
电路操作
参考下面的电路图，这个单位是一个成熟的数字电压表电路它可以用来测量从0到199伏的直接电压。
通过改变与输入端串联的1M电阻的值，可以适当地扩大或缩短范围。用1M，量程给出199.99V满量程，用100K到位，量程将成为19.99V满量程。
该电路需要双+/-5V电源工作，这里+5V可以严格从标准7805 IC稳压电路获得，-5V由IC 7660自动创建，并馈电到IC L7106的26引脚。
三个1N4148二极管串联在显示电源线上，以确保显示器的最佳工作电压，以正确的强度照明它们，但为了更明亮的照明，二极管的数量可以根据个人喜好进行实验。
10K预置跨针35/36用于正确校准电压表，必须设置，使跨针35/36恰好出现1V。这将建立电路显示测量的幅度准确地根据给定的规格和数据表的集成电路。
零件清单
所有电阻都是1/4瓦特，除非指定
- 220欧姆- 1
- 10 k = 1
- 1米= 1
- 47 k = 1
- 15 k = 1
- 100 k = 1
- 预置/修剪器10K = 1
电容器
- 10nF陶瓷盘= 1
- 220nF陶瓷盘= 1
- 470nF陶瓷盘= 1
- 100nF或0.1uF陶瓷盘= 1
- 100pF陶瓷盘= 1
- 10uF/25V电解= 2
半导体
- 1N4148二极管= 3
- 7 Segment显示MAN6910或等效值= 2
- IC l7106 = 1
- IC 7660 = 1

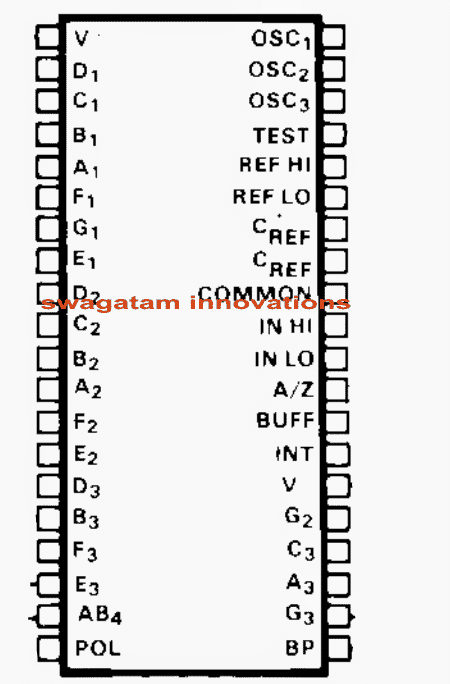

IC L7106的引脚细节与3和1/2数字LCD显示接口。
不要用锅，而是用预置，它更牢固，可以保持设置完整，如果可能的话，在设置完成后粘上它。
您可以参考IC的数据表，并检查该选项是否启用。
嗨Swagatam
我对ICL7106到3.5位LCD (H1331C)的连接有点困惑。
a)在哪里连接IC的引脚19 (AB4) ?
b)在哪里连接IC的引脚20 (POL) ?
c) IC的21引脚(BP)接在哪里?
d) LCD的引脚8 (DP3)是什么，连接在哪里?
e) LCD的引脚12 (DP2)是什么，连接在哪里?
f) LCD的引脚16 (DP3)是用于什么，连接在哪里?
g)在哪里连接LCD的引脚1 (COM)和引脚40 (COM1) ?
我如何使用这个电路来测量频率SIR?
直接将输入信号送入电压测量端子??
我有4个no。7段单液晶显示器(每个有10条腿)与我。它们能被使用吗?如何接线?
是，将频率表输出连接到所示的点上，调整10k预置，用已知的频率值对其进行校准。
您将有参考数据表的在线显示和识别引脚，然后与上述电路集成。
没问题，先生，但我有点怀疑。
即使我caliberating这个电路与一个已知频率的信号,会为另一个信号在不同频率相同但拥有相同的峰间电压的一个闻名,因为它是不运转频率电压转换器,亦即表示电路的功能只是作为一个电压仪。先生，如果我说错了什么，请指正
同时也告诉我，当输入50赫兹时，是否有可能将读数调整到50(我认为只有等效电压将显示)
Subhramanyam，上面的电路是电压表而不是频率表，所以你不能直接将频率馈送给这个电路，正如上面的评论所提到的，正如你之前在“简单频率表”文章下的评论，您将必须集成频率表电路输出与上述电路，以获得一个数字读数....我想这就是你在第一个评论中提出的问题，对吧?
．．使用IC 555的频率计电路可以从10Hz轻松读取到10kHz，所以50Hz不会是一个问题。
我期待您的回复，先生!!!!!!
嗨Swagatam
能否将数字交流电压表转换/修改为直流电压表?
交流电压表价格便宜，各种尺寸都很容易买到。
嗨Abu-Hafss,
我不知道如何做一个RMS探测器，没有它将不可能转换成直流交流表。
你好,
我做了同样的IC，但是我的输入是4-20mA，输出是-30到120的指示器。
有可能在7段中显示-30吗?
你知道怎么做吗?
非常感谢您的帮助。
嗨，肯定有一个方法，但是我不知道怎么做。
它只在第二个显示中显示一个点，其他什么都没有
你施加输入电压了吗?
你好先生,
作为一个非常初学者，困惑是如何是引脚36的ic 7106连接，我认为是在两个电阻之间给出。是吗?
先生，预设应该连接在哪里?
你好Tanmay,
Pin36连接预置滑块臂。
预设有三个引脚，中心引脚连接到pin36，另外两个引脚连接到pin35和15k电阻.....
先生,
这是一个非常优秀的项目。我太喜欢了，所有的零件都买了。这里我没有得到ICL7106。但我得到了ICL7107，他们告诉我它类似于ICL7106，我需要知道我如何能将它与7段显示连接，这是像你的指令编号，基本上我考虑从左边和从右边连续的1针。就像IC引脚一样，IC和7段显示之间的引脚连接方式可能不正确。我需要知道关于7段显示引脚设置配置..
谢谢currentviews,
获取信息的最佳途径是查看其数据表。
请键入“datasheet”与“零件号”或简单的“7段显示数据表”在谷歌搜索......你会得到关于相同的全面信息。
那个ic在印度的价格是多少?
不知道,对不起
你好先生
这种集成电路在印度有吗，特别是在班加罗尔，它的成本是多少
问候
你好，sinu，孟买有，我不确定其他邦或班加罗尔是否有
你好先生
谢谢你的回复。你能告诉我孟买的地址吗?
问候
你可以在拉明顿道(格兰特道)找到许多好商店。
谢谢回复，为什么叫3和半数字显示。
先生，是直接连接发电机组的交流输出电压来测量发电机组的输出电压，还是只用于测量直流电压?
将交流转换为直流，然后10K预置跨35/36脚可以用于正确校准电压表，必须设置，以便在跨35/36脚恰好出现1V。这样就建立了精确显示馈电幅度的电路。
这个电路可以用来测量交流家用电源吗??？
是的，经过适当的校正和计算输入电阻
对不起，如果这个评论不止一次发表。我很难提交它。
我想知道这个电路是否可以输出电压读数到Arduino而不是led ?我希望Arduino能够读取电压并将其作为一个变量存储在程序中。
这能满足需求吗?
对不起，我不知道这个电路如何与Arduino配置…
先生,
我有一个数字电压表，它测量直流24伏。
当它是新的时候，电压是可以测量的。但2个月后，电压读数在显示上出现波动。我的意思是它显示了25 32 47伏等等。
如何阻止错误的波动显示?
Nitin，如果它有一个选择器开关，那么问题可能就出在开关上，只需快速上下移动它，然后检查响应....松动的探针连接器也可能是一个问题，所以您可以检查它。
如果这些都没问题，那么你的仪表肯定是出故障了。
我可以接口它与任何微控制器(8051或AVR)?
是的，你能做到……
先生
您使用两个7段显示。如果我想用一个7
段显示. . !我应该做什么......先生，我使用可变直流电源单元，但我没有ckt图数字伏特显示。
爸爸，我不认为这个集成电路可以单独显示，因为这个集成电路是专门设计来驱动3.5位的显示的
谢谢你的夸奖。
你好先生
我想测量0.001v - 5v，哪个ic是好的(模拟到数字转换器)，这是可以测量这个电压范围
你好，alwin，数字版会明显更好....是的，可以用任何高质量的DMM来测量这个范围
谢谢你做这样的网站。我爱它。然而，一个问题是，一个单独的出生将是可怕的。我又老又瞎。很难看到组件的值。我觉得是电容器，但n让我有点迷惑。请开导我。谢谢你，先生。
非常感谢您喜欢我的网站!我已经添加了零件清单供您参考!
“n”表示纳米，或指定电容器的nanoFarad (nF)。
亲爱的先生,
IC 7106用于驱动LCD显示(7107用于7segg LED显示)。在你的电路中，我想知道IC是否能提供足够的电流用于7段LED显示?该电路只工作在双电源电压或它可以工作在单电压?
谢谢，并致以良好的问候。
LamNH
亲爱的Lam，如果连接正确，电路将工作在图表中建议。
题目是“使用IC L7107的数字电压表电路”，但电路显示的是IC 7106。这是corect吗?请确认。谢谢!
除了数字显示，两者都有相似的功能，所以你可以根据显示使用任何一种。
嗨。一如既往的好的解释和好的项目。同时，我有一些问题:
-通过设置Vref = 1v，最大vinput被设置为2v。不是吗?
-跨引脚30和31的分压器用于设置电压表的范围。那么，移除1M电阻将允许有一个2v(等于最大v输入)的范围是正确的吗?
-在2v范围内，mv的分辨率(精度)是多少?
再次感谢。
你好，抱歉我不记得IC的工作原理和规格了，这是很久以前写的。
我认为IC的数据表会有答案。
嗨Swagatam,
我有两个问题:
1.为什么我不能在“使用Arduino的无变压器交流电压表电路”这个帖子下留言?这是一个网站漏洞?
2.还是在说"使用Arduino的无变压器交流电压表电路"它能处理多少电流?它可以用来测量家庭设备，如2500W真空吸尘器?
你好Davide，这不是一个bug，评论框是禁用的，因为我不是Arduino的专家，因此不能回答相关问题。
电流与电压表无关。只要电压在仪表的最大指定范围内，电流可以是任何值。同样，只要电压在规定的最大范围内，它可以处理任何瓦数
如果我使用4个单独的7段显示，它会工作吗?我在我的区域找不到MAN6910
如果引脚是正确匹配的，那么它可能工作
电解，(10mfd)，连接到引脚26的7106是错误的方式。这是IC7660引脚5的负电压输入引脚。
好的，谢谢您的反馈，这将有助于读者对示意图进行适当的修正。
你好，这个电路能测量交流电压吗?
嗨，不好意思，这个电路不能测量交流电压
哦，但是我看到你回复了一个人的评论，说他想用这个电路来做家用交流电压?你能指引我吗?
你可以测量市电交流电压通过桥式整流器整流后，但它不会显示市电的有效值，而是会显示峰值，这意味着，一个220V的交流输入的读数将是310V，等等。
