数字温度计电路 - 使用太阳能电池供电

该物品解释了一种没有电池的数字温度计电路项目。而不是电池电路利用小太阳能电池，并且通过从周围光源可获得的环境光线来通过从周围光源获得的电力进行操作。

这允许电路非常紧凑，重量轻，多功能和无忧无虑，同时测量来自给定源的温度。

这温度计可用于测量温度的a188app金宝搏网页登录 ，房间的温度，散热片，用于天气分析，或任何其他需要在0摄氏度到100摄氏度之间的临界温度测量的合适应用。

基本工作概念

参考下面的电路图，IC1就像温度传感器设备一样。这个IC是一个受欢迎的人LM35芯片它产生线性增加的直流输出，以响应其周围的环境温度成比例增加。准确地说，它产生的输出直流每摄氏度上升10毫伏的速度在它的外壳温度。

LM35有一个内置的校准电路，可以在0°C产生0v。

除了该IC之外，该光源温度计的另一个主要元件是集成电路ICL7136（ICI），内部由数字电压表级，小数移位器和LCD输出接口组成，操作A 3和1/2数字温度读数的LCD面板。

该IC还有一个内部振荡器，可利用最小的时钟频率，确保整个模块能够使用最小功率运行，但在显示器上没有任何闪烁。

通过适当地调节预设P1，电路的温度读数校准。

电路是如何工作的

二极管D1，和电阻R11确保LM35转负电压响应环境低于0°C。

LED D1和D2此处不起正常指示灯LED，而是作为参考电压发生器，用于获得合理准确的1.6 V恒定参考，其仅需要几个uampS的功能。尽管标准齐纳二极管具有更准确的参考电位，但与LED相比，齐纳二极管需要更高的正向电流，因此已避免为该应用避免了齐纳。

IC3以及该相关组件的适用于太阳能电池供应的电压监视器级。

运放开关关闭主温度计电路阶段通过晶体管T2每当太阳能电池输出电压下降到0.7 V以下。

此功能确保IC1，IC2阶段在这种低电压下不会出现故障，并且使用误差产生温度读数。

为了正常工作，LM35需要最小电源电压为5.5 V，而IC2则需要最小参考电位为7 V，以便其正常运行。

使用低环境光

运放IC3被装配成一个施密特触发器，使其工作在1V的迟滞水平。也就是说，当太阳能电池电压为8 V时，IC输出为ON，当电池电压低于7 V时，IC输出为OFF。

7v开关ON门限通过预先设置的P2精确调整。

由IC1、IC2组成的电路能够在10 ~ 200微安的电流范围内正常工作。当太阳能电池上的光源不足，其电流下降时，IC3关闭IC1/IC2电源，从而消除太阳能电池上的负载，其电压上升到8 V。这8v存储在电容器C6中。IC3检测到这一点，并打开电路电源，以便温度计现在使用存储的能量工作。当C6放电低于7v阈值时，IC3再次通过T2切断电路电源。

IC3的上述功能在环境光线低或落入到其中的水平时，IC3的实际上非常有用。太阳能电池无法为其正常运行产生温度计的足够功率。在这种情况下，IC3从太阳能电池开/关切换电力，使得用户能够检查温度打开/关闭模式，但绝对没有错误。这使得温度计即使在低光环境下也能保持完美工作，而不是完全关闭。

通过改变电阻R7的值，可以根据用户的喜好改变滞后电平(1v)

电容器C6值确定在低光条件下IC3 / T2发生开/关的速度。减小C6值将导致显示器的开/关最快，反之亦然。

建设和建设

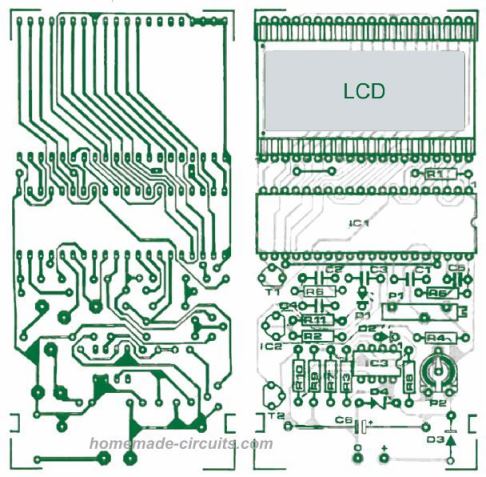

光源温度计的PB设计可以在以下图像中可视化。

组装PCB.很容易，但在插入PCB时必须使用预防措施处理LCD模块，因为该设备非常细腻，容易破碎。

确保不要忘记PCB上的几根电线连接。在PCB上最初不适合IC2 LM35，以允许在LM35的VOUT和GND端子上引入+1.000 V.在这确保务必调整P1之前，以便显示屏读取100°C。一旦完成此操作，如果使用，请卸下太阳能电池或外部电源，现在将IC2固定在PCB上。

太阳能电池

太阳能电池可以是任何迷你或微太阳能电池组合以产生9 V，10 mA。

如果你不希望使用太阳能电池或光能，而是一个普通的电池，你可以用一个普通的9v PP3电池替换电源，由于设计的极低消耗，可能会持续很长时间。

警告:建议的光功率数字温度计不应用作临床温度计，除非电路经过授权实验室的验证和确认。
