这种简单的MOSFET控制无变压器电源电路可用于提供连续可变的0至300V直流输出和100 mA至1安培的电流控制。
为了防止我的高电压的研究项目从烟雾持续往上走，我开发了一个简单的电路，它能够渲染到330伏的0可变电压供应。
但请注意，电路并不是与电源电位隔离的，因此可能造成致命的冲击。
电源是防短路的：电流限制在100mA左右。
电路操作
这种设计不需要变压器，而是在输入端引入一个100瓦的灯泡，以便在短路或组件故障时提供终极安全。
市电通过灯后的电压用桥D1 (1Amp / 500V)和C1进行整流。
T1配置为源极跟随器：T1的源极符合R3雨刮器的电压。D2被保险以保护T1的闸门。
T2和分流电阻器R2建立限流器。当输出电流过大时，T2会迅速使T1的栅极放电。
这将阻止电流进一步增加。R3值基本上通过实验确定；然而，它实际上取决于T2的Hfe，这意味着您可能需要适当调整R2的值。
请记住，T1需要一个大型散热器：在最恶劣的情况下，T1可能会分散330V x 100mA=33瓦！
您可以尝试MOSFET，如BUZ326（400V/10.5Amp），也可以同样使用IRF740（400V/10Amp）。
电源的输出阻抗根据T1的β而变化，因此MOSFET越大，输出阻抗越小!
电路图
更新：
上述设计可以如下面的图所示被大大简化。整流桥已经被淘汰这大大降低了MOSFET的应力水平。然而，由于半波整流产生的纹波可以是显著更高。输出10uF的滤波电容有助于此减少到一定程度。该电容的值可以提高到更高的水平对于提高DC的质量。
可以添加输入串联灯，但由于设计中存在电流控制级，因此可能不需要添加输入串联灯。然而，为了更好的安全性，保险丝可以与输入线串联。
视频校对：
该电源可用于获得可调节的功率输出，其最大电压范围为0至300伏。所有设备应安装在散热器上。
使用BJT和MOSFET的组合
电路操作
下一个无变压器0-300V可变电源电路图可以理解为以下几点：如图所示，高压晶体管BF458用作主要负载处理装置。
它的基极偏置由另一个高压晶体管BF337控制，其发射极固定在稳定的24伏。FET用于通过一个1M的锅选择晶体管BF337的基极电流。
此设置调整BF337的基极电流，从而限制主晶体管BF458s的电压和电流流向输出。
在使用桥式网络和10u/400V电容器进行适当的整流和过滤后，电路的输入可直接从交流电源获得。
警告：电路带有致命的电源电压，因此极为危险。它可以杀死任何人，如果在通电状态下接触电路上的任何地方。遵守适当的预防措施以避免任何事故。
亲爱的斯瓦加坦：，
我的问题是关于MOSFET功率。在我的情况的直流输入电压是350V，输出电压为310V，负载电流为50mA。因此，电压Vgs = 350 - 310 = 40V。在MOSFET的功耗应该是P = 40Vx0.05A = 2W，但MOSFET（2SK2647，富士）十分火爆。请让我知道这个问题的原因，可能是我在计算中做了一些错误呢？
谢谢你。
嗨，尤利，Vgs=40V太高了，根据我的说法，它不应该超过20V。我无法理解你计算VG的公式。
Vgs不等于输入V–输出V。
你好
很抱歉，我犯了一个错误 - 我的意思的Vds，漏极和源极之间的电压为40伏（350-310）。
在这种情况下，mosfet应该没有变热，也许mosfet不是原始的?没有实际的测试是无法做出判断的。
你好，谢谢你的意见，我会尽快尝试完全不同的mosfet。
当然,没问题!
我应该使用哪个电路来启动一个100瓦的led。谢谢
LED的电压和电流规格是多少？我建议使用带电流控制电路的开关电源，而不是上述无变压器设计。
这是泛光灯。1500ma为电路电流。Idk有许多关于恒流开关电源的电路。你能推荐一个吗。谢谢
好的，但是您没有指定电压？是100/1.5=66V吗？给我正确的V和I规格，我会尝试找出SMPS选项
尊敬的先生，
我想用这个电路来驱动300 3.3V @20毫安LED做什么修改，我需要做的请帮助。
Kevin，你可以制作4串LED，每串上有75个系列LED，还有一个3.3k的限制电阻。然后，您可以使用上述电源并联连接这4个串。我假设您的电源输入为220V
我建立了这是它的工作，但…当我增加交流电源电压从零开始，直流输出开始增加，当我达到~200VAC时，即使锅在零上。在240VAC输入时，我获得60VDC输出…直流输出可通过电位计增加，直到达到全电压，但仅降至~40-60VDC。所有其他方面似乎都不错。有什么想法吗？
输出电压取决于MOSFET栅极通过电位计产生的电压。如果通过电位计的电压增加，栅极电压也将增加，这将导致输出也增加，因此，如果输入电压增加，输出自然也将成比例增加。为了获得固定输出，您可能必须用所需值的齐纳二极管替换pit。
你好谢谢
我的问题是将电位计调至零，我仍然有~60VDC输出？栅极电压确实随着电位计变为零。我正在使用IRF740。如果我断开与栅极的电位计连接（打开R1），我仍然会得到VDC输出。我发现，如果我的交流电源低于200VAC，它会一直工作到零，但高于200VAC，我会得到一个增加的VDC输出，而不会从零开始增加电位计（栅极上的0伏）。
您好，听起来很奇怪，因为所述电路被配置为源极跟随，这意味着源极电压将跟随栅极电压。如果栅极电压为零源也将显示在所有情况下零电压。您可以尝试做空门到0V线，并检查输出，如果它仍然会产生电压，然后我可能会怀疑MOSFET出现故障。
你好,
这是说输出0-300vdc 100mA max，如果我需要3A max，需要更换哪些部件?
多谢，
干杯
兰尼
您好，您可以通过并行添加更多数量的MOSFET并相应地计算R2来获得3安培。然而，在较低的输出电压水平下，3安培会在Mosfet上产生大量的热量。
R2=0.6/3=0.2欧姆，2瓦
嗨，干得好。请问，我想知道是否有任何方法，我可以使这个电路更大的电流，如说3安培，由直流电机运行？我成功了，但晶体管bc547一直在爆炸。我将感谢你的快速反应。非常感谢。
谢谢，3安培是不推荐的，因为MOSFET可以得到非常热。相反，你可以使用下面文章中的最后一个电路:
//m.addme-blog.com/treadmill-motor-speed-controller-circuit/
日安，我用你的方案建了供电系统，但行不通。我调整150 vdc输出和250vdc inp，我可以调整vout，但它不稳定vout，也一旦我把负载与18kOhm电阻，vout去零。你的方案是irf740，一个470kOhm微调器，12伏齐纳和一个470kOhm电阻
你推荐什么?
谢谢
你好
你好，当我实际检查它，发现电路工作完美....它是mosfet的源从动器电路，输出将几乎相同的栅电压的mosfet .....如果栅极电压波动，那么输出也会波动…
你好，斯瓦加塔姆！
我正在为我的负载（120欧姆，200mA）设计一个多输入（两个交流值，如240VAC，120VAC，24VAC）->24VDC输出电源。空间和价格对我来说都很重要，这就是为什么我不想使用变压器或3-4美元的电容器。你推荐什么？
提前感谢您，感谢您在这里所做的工作！
你好，Suka，电容式电源是最便宜的选择，没有比电容器更便宜的选择了，尽管你不会与交流电源隔离。
嗨，斯瓦格
我需要0-300V直流可变电压，但使用变压器和电位恒定百毫安电源。可以将它通过修改上述电路图来完成？
嗨，Chinmaya，是的，可以使用上述概念。您可以移除桥式整流器交流侧连接的所有部件，并用变压器二次线替换。
嗨
我可以使用这个电路600伏特直流输入和有一个0到600伏特稳压器吗?
你可以通过升级相应的MOSFET来使用
你好,美好的时光
谢谢你的好建议
但我需要一个12到15伏的稳压电路电流为25安培。你能帮助吗?
如果可能的话，请把电路用电子邮件发给我。
非常感谢
您好，艾哈迈德，25安培不能实现使用电容式电源，开关电源是唯一可行的方式来实现这一点！
你好,
我对使用z网络源的220Vac到220Vac电压调节器感兴趣
拓扑。我正在寻找一种设计使用mosfet或Igbt使用PWM控制器
炸薯条输出为3kva。请公布详细的电路和完整的规格，如果你有一个。
非常感谢。
您好，对不起，我现在没有提到的设计与我…如果它是可行的，我一定会调查的概念，并尝试张贴要求的电路很快…
100ma是一个限制因素吗?我需要0.8安培，150直流电
谢谢你的明确解释
谢谢，不，不是。可通过升级T1和R2值来增加电流
。
亲爱的先生：，
通过你的一些项目，他们表现出色。我需要你的帮助。我需要设计一个0v-240vdc的可变电源，电流约为50-60A，我有一个大约240vdc的电源供应。但是我需要改变它，以便我可以使用它来满足我的目的，否则它会破坏我想要使用它的目的。还有，我如何合并它来为变电站电池110vdc充电。120vdc为满，110vdc为低压，即自动切换和工作。注意，我有一个igbt模块ch400ha-24h。我如何将其整合到可变电源或整个系统中。我等待您的慷慨帮助
问候
奥拉迪梅吉
谢谢你Oladimeji，对不起，我没有提到的电源设计，我想一个变量是这样的大规模规格的唯一合适的选择。
Hi swag如何使300安培和0-150伏直流可调模块/电路?谢谢
嗨，丹尼，对于300安培的电流，最好是在输出端使用一个桥式整流器的变量
您好感谢乌拉圭回合答复赃物，顺便说一句做ü有一个与桥式整流自耦变压器的原理图？
嗨，丹尼，这两个项目都需要购买现成的。桥式整流器的额定电流应为500安培，如下示例所示：
如何设计一个3000瓦，300v和10安培的直流电源
嗨赃物,
感谢您为人们提供的电路！
我在说10-300（和30-600第二版），电流10-500mA不会是纯粹的线性的，因为它有太多的损失处理一个高压电源。
尝试使用可控硅整流器，将整流电容与输出之间的电压差保持在10伏左右，虽然在230伏左右工作良好，但可控硅闭合脉冲会产生噪音和强电流脉冲。此外，电流不受控制，仅限于最大设置。
任何想法，以一个更SMPS电路？
谢谢Ioannis,
在以下电路中，如果将二次绕组更改为100匝，则输出可能会转换为600 V，这可以按照要求的规格进行试验。
//m.addme-blog.com/110v-14v-5v-smps-circuit/
非常感谢你的提示。非常感谢。
MOSFET应该连接一个大型散热器
你做得很好，哥们，这张图是不是可以画10w led x 10，我想它等于100w？
谢谢你，是的，你可以使用10个10瓦的led串联，确保锅调整正确匹配led总前进电压
你好赃物,
我看到一个电路像你的(0-300vdc)，它控制电机电压高达180vdc的pwm。这可能吗?
我的意思是，由于mosfet是通过栅极控制drian和source之间的电压，可以通过pwm限制栅极电压来控制电压。这样的配置可能吗?
谢谢
Hello Mah, 0-300V电路不是PWM电路，它是一个简单的MOSFET源输出电路。
PWM也是可能的，我在另一篇文章中已经讨论过
你好，先生，我想做输出14伏和8安培的无变压器电源，我的直流负载，你能帮我吗?
问候
玛纳斯
嗨阿纳斯，我没有这个开关电源的设计，不如买根据我一个现成的一个...
嗨，主人，
我制作了这个电路，并成功地运行了直流电机，没有任何恼人的噪音（就像我使用付费的4kw SCR调光器一样）。
但是有过度的MOSFET热，我需要你的帮助。
电机空载运行1分钟后，MOSFET散热器变得非常热。
我可以用BTA41-600或IRFP460来代替它吗?或者像使用一对带有大型散热器的IRF840 ?
非常感谢。
喜马中，MOSFET可被热得到，因为你正在操作从310V DC 180 DC V马达，由于宽输入/输出差分。这就是为什么建议这类应用的PWM。
抱歉，triac不能与直流负载一起使用。可以对mosfet使用风扇冷却。
谢谢赃物,
由于扭矩，我也更喜欢PWM。但我不知道为什么pwm电路不工作，而所有部件都进行了测试，连接检查了1000次。
再次感谢
没问题麻将，但扭矩只能通过反馈来实现，否则没有电路能够在低转速下提供扭矩。
脉宽调制设计将工作，只有当你测试和确认阶段分别。
先生，我正在处理这条线路，但在我的区域，IRF740不可用，所以我可以用IRF640或IRF840来代替它吗？？我可以把100w的灯泡放在输入端或输出端吗？我必须加一些负载，或者用万用表检查一下？
嗨，Amit，你可以尝试IRF840，这是很好的使用这个MOSFET, IRF640将不会工作。为了测试的目的，你可以加一个10瓦的灯泡。不需要输出负载来确认电路的电压控制响应。或者，您可以移除输入灯泡，并添加它通过输出端子，如视频所示。
有没有可能做一个220v到150v的变压器，用桥式整流器得到180vdc?
友善的建议
这将是一个理想的方法。使用变压器将非常有效地解决这个问题。
你好赃物,
我们如何从电路中获得180伏直流电？
这是可能的调整壶为180V输出，然后更换壶与一个相等的电阻?
提前谢谢你
Mah
你好Mah，是的，这是可能的，你也可以通过一个预设的可变电阻器来实现，一旦调整完成，你就可以永久地粘合它。
嗨，亲爱的朋友…。
你能帮我吗？
我需要一个0-120v，3安培的手动项目可变电源。。
你能给我一些示意图或一些想法如何使电源调整？
非常感谢。
马丁来自阿根廷。
马丁，唯一正确的解决办法是使用自耦变压器，对这个没有其他简单的解决方案...
好的，谢谢你的快速回复。。

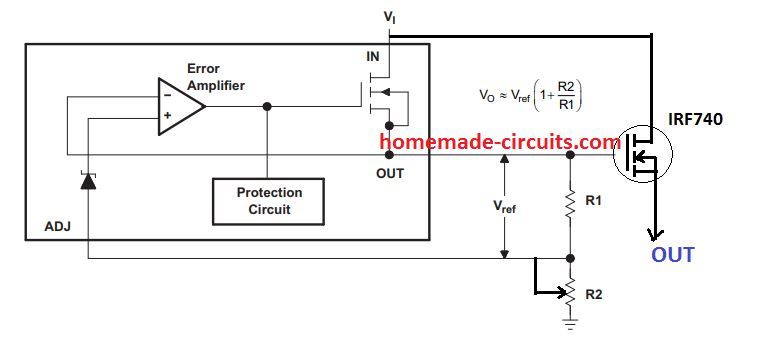

你的其他设计呢…？使用TL783。。？它能用额外的功率晶体管提供3安培的电流吗。。？
你能帮我改变电路原理图，用相同的IC获得更多的电流吗。。？
TL783将随着输入输出差的增加而变热，这将浪费大量功率。你可以试试这个，但是mosfet会变热
//m.addme-blog.com/wp-content/uploads/2019/11/TL783-High-voltage-Adjustable-Regulator.jpg
好的，谢谢你的回答。
即使加上IRF740晶体管，从输出电流到你发给我的图表，我还能要求多少？
最后，在你发给我的图表中，有可能根据我想要的控制输出电流，我的意思是，在输出中控制所需的电流?
非常感谢。
如果MOSFET保持冷却，电流范围可以根据您的要求。对于电流限制，您可以在MOSFET源周围添加一个BJT网络，正如上述文章所示
你收到我最后一个问题了吗?
是的，我已经回答了！
请给我交流0-300v/.500ma无变压器可变电源的电路图。
使用调光器电路：
//m.addme-blog.com/how-to-make-simplest-triac-flasher/
先生，图像中显示的电路和视频中显示的电路是不同的。作为一个电容器，一个晶体管，一个齐纳和两个电阻被使用，但在视频3齐纳一个电阻被使用。请帮我一下，我需要这个0- 150v的可变电源，用于凝胶电泳。
帕万，在视频中，4nos的3V齐纳串联使用，使12V齐纳。并且没有使用当前控制阶段…基本的电压控制设置与图中所示相同。
很好的一天，
我真的需要降低电源电压（230Vac）到100V，但我不想使用这个电源，因为它的电流限制在100mA，我需要大约40A。如果我把更多的晶体管并联，额定电流更高，去掉R2和T2，我肯定电流会更高，对吗，先生？
是的，但输出不是交流电，而是直流电
美好的一天,先生,
我试过这个原理图，正如我所说，我使用了两个并联的FDL100N50F MOSFET和一个5W 12V齐纳管。这就是问题所在：当我将一个2000W的负载（如电阻器）连接到它时，电压立即上升到187V，不允许我从电位计调整它。如何调整电压？
谢谢，
好日子勒兹万，你可以看到在视频，它可以很好地支持电阻负载，所以它应该为你的应用工作，同时，除非是一些在设计中不正确。
我建议用一个单MOSFET的220V灯泡测试一下，看看配置是否有问题
爵士请建议我一个电路0-50v 0-1amp调节参数电源
嗨，Arun，你可以试试这个电路:
//m.addme-blog.com/0-60v-lm317-variable-power-supply/
您好，先生，我可以用这些电路在150mA时提供250vdc的板电压吗？若我并联两个输出调节器，它能为我的真空管项目提供板电压吗？谢谢
Hi Cornelio，是的，你肯定可以做到，但MOSFET将不需要任何改变。你可以通过修改R2值，或者用3uF/400V电容替换灯来实现。然后你可以完全移除T2和R2
嗨，先生，
SMPS电路设计采用高频变压器和KA5M0***R场效应管用于主轴电机驱动，但问题是在场效应管中存在如此多的功率损耗，所以应该采取什么步骤来解决这个问题。
致以最亲切的问候
Sam，如果负载超过其最佳额定值，电源设备将开始变得太热。确保使用电流和电压额定值为负载或电机额定值两倍的FET
亲爱的
我有一个通用电机真空吸尘器电机2000瓦我想用直流电压操作它这个电路能操作吗
请告诉我
你好，如果电机是直流电动机，那么它可以用这个电路工作，但如果它是交流电机，那么它就不行。
你好Eng。Swagatam,
下面是我计算的瓦数:
鉴于：
一包电池数量:16块电池
每个蓄电池的安培数：1300mAh
每个蓄电池的电压：1.2伏
然后：
电池组电压（无绳锯使用的总电压）：19.2v=16块电池x 1.2v（每个电池的电压）
工具的安培数（总计）：20.800=每个电池的安培数：1300mAh x 16（一组电池的数量）
工具瓦数(总):399.36 =总电压:19.2v x 20.800安培(工具安培数(总))
我的总结：
电压：19.2
电流：20.800安培
瓦数：399.36瓦
Eng。事实上，我对电子学很业余。我开始它作为一个爱好，所以请我站在上面的陈述被纠正。
如果是正确的，请修改建议电路，使其输出功率至少400w /20v。如果有任何错误，请指导我。
现在关于变压器的绕组，是有可能建议已作出一个为我购买。获取的变压器DIY是构成挑战所需要的物品。非常感谢。丹尼
谢谢丹尼,
当电源串联时，它们的电压会增加，但电流规格不会增加。
因此，在您的情况下，总电压为19.2V，但电流仅为1300mAh。
你不能从你的锯床系列电池中提取超过1.3安培(最大)。
因此，1安培电流就足够给这个系列电池充电了，没有问题。
…是的，您可以从任何在线商店轻松购买，或者更简单地说，您可以使用基于变压器的设计，如本文所示：
//m.addme-blog.com/how-to-make-current-controlled-12-volt/
亲爱的斯瓦加坦先生：，

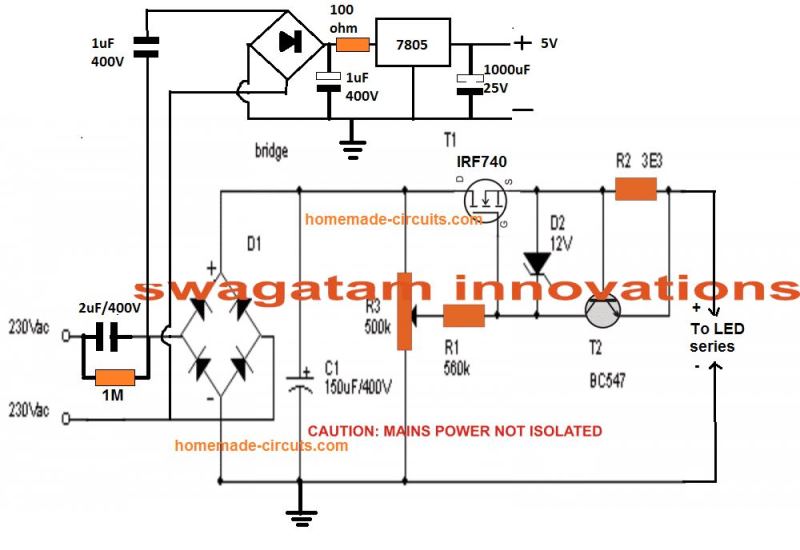

我需要一个带双输出的无变压器电源。第一个输出用于驱动LED（50-250/300V，5-20mA），第二个输出用于为控制器电路（微控制器/arduino）供电（5V稳定，7805）。
请给我电路原理图或链接，以满足其需要。
谢谢
嗨，伊苏尔，
你可以试试这个
//m.addme-blog.com/wp-content/uploads/2019/10/two-output-transformerless-power-supply-circuit.jpg
请记住，它不是与电源隔离的，通电时触摸可能会致命。
谢谢你，先生。
下面的链接/电路是怎样的，它能满足我的需要吗?

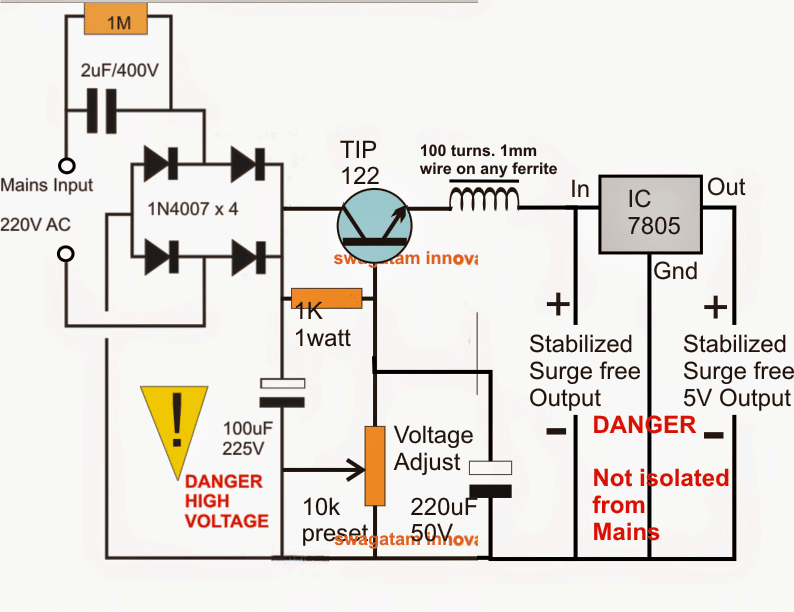

//m.addme-blog.com/wp-content/uploads/2015/02/surge2Bfree2Btransformerless2Bpower2Bsupply.png
它也可以工作，只需用IRF730替换TIP
好的,先生。
非常感谢。
没问题!
嗨Eng。Swagatam,
感谢您在公共领域自由放置的众多电路和电子设计供我们观看和实验。
我需要一个19v到19.2v的无变压器直流电源来操作一个电池组非常没电的无绳圆锯。我希望你能帮我设计电路。非常感谢
谢谢丹尼，你能告诉我目前对负载的要求吗，以安培为单位。
很高兴收到您的快速回复。
不幸的是，无绳电锯在设备本身和附件（如电池组或充电器组）上都没有携带任何要求的信息。我在手册里也没看到什么。
以下是手册的链接：https://www.alltradetools.com/pdfs/new/archive/Kawasaki-19.2V-3-to-5-Hr-Battery_840638_eng.pdf
https://usermanual.wiki/Kawasaki/Kawasaki691191UsersManual219633.2052279797/view
但是，我想打开两个电池组中的一个，查看每个电池的电压和电流以及每个电池组中的电池数量。先生，我欢迎您的任何建议。非常感谢。丹尼
令人惊讶的是，链接文章也没有提及该单位的当前要求。然而，我假设它不低于10安培甚至更高。您的电池规格可能有助于我们获取所需信息。
是的，我从每个电池上压印的电池组中看到的信息可能会有所帮助。
请仔细阅读以下信息：
一包电池数量:16块电池
每个蓄电池的安培数：1300mAh
每个蓄电池的电压：1.2伏
电池组电压（无绳锯使用的总电压）：19.2v
我希望这些最新的信息能带来一些好消息。
非常感谢您的时间和耐心。丹尼
好的，这意味着一个1安培的smps将是足够的，尽管我发现它奇怪，如何一个20瓦的电源可以提供一个强大的锯单位??您可以尝试本文的第二种设计:
//m.addme-blog.com/how-to-make-simple-12-v-1-amp-switch/
为了得到19V，你可以修改输出绕组到20匝，并改变齐纳二极管到20V齐纳。
是的，但我的问题不是充电器的问题。电动工具配备了2个电池组，但都没电了。更换它们非常昂贵，所以我决定将其从无绳工具转换为有绳工具。也就是说，我想使用交流-直流电源，而不是电池组。所以我需要的是一个电路，可以提供19.2v（20v）和相应的功率，我猜大约是400w。非常感谢
对不起，丹尼，我迷路了，我误以为电池需要充电。我没有一个20安培的开关电源电路，即使我有，我也不会推荐它，因为它的复杂性。最简单的选择是获得一个14V 20安培铁芯变压器，并使用50安培桥式整流器和2200uF/50V滤波电容器校正其输出。这将完美地照顾您的400瓦锯，并推动它顺利没有任何问题，虽然这个特拉沃可能太大。
非常感谢工程。Swagatam您的帮助和建议。
不客气，丹尼！
您好，先生，请问您是否有控制直流电机180vdc输入1.5 hp速度的电路。谢谢
嗨，Ralph，你可以采用下面的概念，并在你的特定应用程序中轻松地使用它
//m.addme-blog.com/make-this-pwm-based-dc-motor-speed/
非常感谢这条赛道？斯瓦加塔姆先生，我可以把这个应用到我的72个led的led条上，每3个led将以12伏的电压点亮，总共一系列的led将消耗208伏的电压。我又问了一个问题，作为broaken逆变器的替代品，我的背光led电视是否安全？非常感谢你的回复，上帝保佑！
谢谢你，阿尔芒，很抱歉，因为这不是我的设计，所以我不能有信心提出任何建议。尽管其他人已经成功地构建了它，但我仍然不想冒任何风险提出假设。
嗨，Swag，我一直在看你的作品，觉得很有趣。
我需要你的帮助，我想建一个无变压器的电源，你能给我提供一个电路吗?
输入：220VAC。50Hz
输出:0 - 200 vdc。8一个马克斯仍在继续。12个峰值。
谢谢和问候
凯文
嗨，凯文，对不起，我现在还没有这种SMPS设计，我认为变量应该是处理如此大的输入范围的推荐候选者
我们能不能把它改装成电流也可调。我需要把电流限制电位器放在哪里?使用直接电位器是不合适的，因为我需要3到5安培的功率。
您可以用旋转选择开关修改R2部分，并附加所需的电阻数量，然后您可以选择其中一个实现所需的电流控制限制
你好先生,
我需要做一个电路，在11.1v 8800mah锂离子电池和smps 12v 2amp电路之间自动切换。在负载侧，我使用了步进电机、TFT图形lcd和由smps供电的wifi单元。是否可以使用此smps电源为电池充电，并在没有smps电源的情况下切换到电池电源。还需要充电器电路。我是电子新手，请帮助我了解充电器电路+自动开关电路。
你好，Sham，您可以尝试下面文章中的第二个电路
//m.addme-blog.com/2013/04/automatic-micro-ups-circuit.html
请通过正确的理解和思考来调整opamp预设，否则您将继续努力。
这个想法很简单。
opamp的引脚3是电池电压传感器。
当引脚3上的电压高于引脚2时，引脚6切换到供应水平，反之亦然，因为引脚2固定在4.7V，意味着一旦引脚3电压高于4.7V，引脚6立即变得高，关闭PNP晶体管
先生，能帮个忙吗?你能给我做一个电路用于测试led电视背光的led条吗?我做了这个电路上面，我使用了一个1:1比例的变压器，它工作得很好，即使在一个单一的珠子没有损坏它，但我担心的是触电。
elmar，如果你使用的是1:1的trafo，那么电击已经在很大程度上得到了控制，确保次级电流额定值小于10ma，并在电桥后使用一个大的滤波电容器，
先生，非常感谢您的好意。
不客气！
嗨，Swagatam先生，这个电路可以用于测试led带吗?
或者如何修改此电路，以便在无冲击的情况下测试led背光条
嗨，Elmar，在这种设计中无法避免电击，如果电击是一个问题，最好使用基于SMPS的电源，而不是这种电源
嗨，先生，你的电路设计太棒了。
我正在设计一个大电流输出的可变双电源电路。。我有一个300瓦的变压器。我最初想用LM317和LM337制作电路。。但是要在我们的地方得到LM337是非常困难的。因此，我用7805和7905集成电路设计了电路。通过将它们置于双模式，接地为公共，我得到了+5V 0-5V双电源。。通过在7805（引脚2）和7905（引脚1）的蓄电池接地和接地引脚之间连接2个电位器，我可以将输出电压从5V调节到完全15V范围，这正是我的要求。。电路成功地传递了电压范围。。但真正的问题是，接下来我无法从输出中获得足够的电流。我不能用它运行高电流负载。为了补偿，我在7805调节器之后使用了2到4个TIP3055 IC，电流有所改善。但不完全是。。现在我需要你的帮助，以设计在负电压调节器Ic（7905）的输出电流放大器部分。我有几个2N3055 NPN晶体管和MJE2955 PNP晶体管。。请帮忙解决这个问题。。我已向您发送了一封包含设计电路的电子邮件
嗨，RT，
您的2N3055连接是正确的，它们应该能够提供高电流，但请确保在每个晶体管的基极上添加一个低值（可能是22欧姆2瓦）电阻器，否则，如果负载更大，它们可能会损坏。
请问12v是由于12v齐纳二极管造成的吗? 12v是怎么来的?为什么不使用330v，这是所需的输出电压
是的，但主要原因是，通过接地12V电平，mosfet将完全关闭…
请，因为如果我多R2由百毫安是3E3值不给我330V先生u能更多地讨论如何计算R2的值。而在一个评论我读U表示为300毫安R2将是2ohmsü除以0.6 / 0.3得到我想知道0.6请ü可以给我2ohms是如何得到步骤
感谢和问候
Faith，使用以下公式设置电阻器
R2=12/电流限值
对于100mA，这将成为
R2=12/100=0.12欧姆
更正：
R2 = 12/0.1 = 120欧姆
谢谢。我来试试。
嗨
我想做一个430V 150ma的管放大器电源。如果我使用350V变压器提供输入电压，将C1上的电压增加到600V，并使用更高额定值的MOSFET，上述布局是否可行？您会推荐什么作为合适的MOSFET？您可以在音频应用程序中看到任何问题吗？
嗨，是的，在我看来，它应该能工作....
嗨，亲爱的斯瓦加坦
我需要一个无变形的电源，为我的led改变230伏ac至0-35伏或更多
但请简单，没有变压器
问候,
阿里，你没有提到现在的要求....吗?
2 - 5安培
但请简单
这是非常高的，你将不得不选择一个SMPS版本，电容类型可能不推荐。
由于swagatam
好的，低于1安培我可以选择吗？
阿里，你可以试试下面的方法
//m.addme-blog.com/2016/07/scr-shunt-for-protecting-capacitive-led.html
但确保SCR的额定电流高于2安培
将齐纳二极管改为35V 1瓦
嗨Majumdar先生，
这能用于电子管放大器，没有任何嗡嗡声吗？。
非常感谢。
Hi Ronald，hum将取决于滤波器电容值，如果适当优化，则hum可以控制到所需的极限。
请问先生，我可以对上面的电路做些什么修改，以便在输出端得到一个12v，300mA的稳压电源？在输入端我不需要灯泡。
Jideofor，我不能对这个电路提出太多建议，因为它不是我设计的，如果出现任何问题，它可能会很危险，特别是因为它没有以任何方式与电源隔离…
最好选用电容式电源
如果排除了限流阶段，则首先尝试电阻相对较高的电阻负载，例如负载侧的40瓦灯泡或25瓦烙铁等。
在这种情况下，可以消除输入100瓦灯泡。
你好，谢谢你的图表。已经测试了它，设置继续烧irf740，只要我过来大约250DC主。已冷却，并测试灯泡约为½瓦。曾经尝试用更少的齐纳，但即使是10v也会烧坏它。可能是什么原因呢?
你好，电路不会激活，直到负载在输出端连接，如果它燃烧不带负载那么就有可能是严重的错误连接或设备，请确保FET“源”是朝负载。
并首先删除C1并检查没有它的响应
你也可以尝试连接齐纳通过栅极和桥(-)的电源。
你可以通过改变R2值来实现。
R2 = 0.6 /。3.= 2 ohms, is a good value for getting 300mA
嗨swagatam,
我需要500v在100mA的电源，输入变压器，也需要lcd显示在100mA的电压指示和电流控制电路
请帮我拿这个
Hi Atish，您需要两个1安培变压器，一个额定值为0-6/220V，另一个额定值为0-12/220V。分别连接0-6、0-12，并将0-12V侧220V连接至交流，您将在另一个0-6V变压器的220V侧获得500V。您可以使用此500V为上述电路的桥式整流器供电。
您可以使用任何LCD安培计，并将其与正极线串联以获得电流显示。
好吧，那么你还没有设计过像+70-70&Gnd这样的电路
对不起，我想我给你的错误的链接，这是我想让你看到一个：
//m.addme-blog.com/2014/07/0-to-50v-0-to10amp-variable-dual-power.html
但这需要一个变压器。
我需要一些东西来提供-70，+70和地面
有了这个电路，我想知道，如果我使用地面从供应和每个输出，如果那将工作。
我认为那行不通
我能得到一个这样的电路，它能在大约3安培或更大的电流下为各种放大器产生0-100v的双极性电压吗？我国的电源是110v
你可以试试以下线路:
//m.addme-blog.com/2013/06/0-300v-variable-voltage-current.html#uds-搜索结果
使用TIP35/TIP36而不是2N3055/2955在图表中获得0-100V范围
…我目前没有无变压器的设计…
谢谢，先生，让我试试……但是我有一个图表，我怎样才能将它发送给您，其中的电子邮件id是…
你可以把它上传到任何免费的网上图像托管网站，并在这里提供链接给我，我将查看它
你好，先生，我想做一个1Amp负载的可变电源。
我的目的是测试继电器和调整555基，运算放大器基电路…。
先生，请帮帮我…
bhanu，你可以使用LM317电路，如图1所示:
//m.addme-blog.com/2011/12/how-to-build-simplest-variable-power.html
用10k代替5k
输入可以是任何从5V到30V
谢谢，先生。先生，请给我推荐一本书，我可以找到不同的ic数据表
Arapan，互联网是学习数据表的最好来源，你可以尝试在网上搜索它们。
你好，斯瓦加塔姆
我想问。
1.如果输入应为100瓦灯泡
2.如果电路接触输出是安全的。
3.电阻器磨损多少瓦。
嗨勒·穆罕默德,
1)是的，为了保护mosfet，需要100瓦
2)不，电路是非常危险的触摸
3)R2是2瓦，其余都是1/4瓦
你好先生swagatam请告诉我如何做稳定剂AC
你好，joseph，您可以尝试以下电路：
//m.addme-blog.com/2011/12/how-to-make-small-homemade-automatic.html
更多的示例链接可以在文章的底部找到
谢谢你，斯瓦塔姆先生，我会尽力的
亲爱的先生，请告诉我如何知道不同IC的功能…。
亲爱的阿潘：，
检查他们的数据表。
sir plz提前对60v thankx下的50amp等高放大器进行了修改。
Nitin，将更多的MOSFET与现有的MOSFET并联，并相应地计算R2…
你好
谢谢你的分享。我实际上在设计一个类似的电路，但是用可控硅来提高效率，你想过做一个这样的吗?
亲切问候,，
弗朗西斯科
您好，是的，我有一个SCR设计，使用过零检测级，但我不太确定它是否完全安全。
上面的设计看起来更有说服力。
感谢您Majumder先生出版这CKT。但是我需要一个完美的CKT。用于充电我2X1.5 V充电电池即3V充电器directy从220V交流主电源，那些通常与中国化妆再充电炬（在本地市场容易获得）提供。我的两套已损坏和我无法使用它们。
通过将4个二极管与正极线串联，您可以使用手机充电器为3V电池充电。二极管可以是1N4007型。
你好，先生，请帮帮我!!
我有220v到400v的2A步进变压器，实际上根据各种情况，我想用单片机的PWM技术，而不是用任何电位器电阻，我只擅长编程，不擅长电力电子。我需要你的帮助....我的手机没有。是8983378973。
你好，穆达瑟，
在电力电子方面您具体需要什么帮助，请详细说明。400V PWM的峰值始终是400V，这对许多电器来说是危险的。
实际上根据各种情况我需要直流电压如25V DC, 50V DC, 75V DC, 100V DC...............375V DC和400V DC。我知道，在各种T-ON和T-OFF PWM时间，我们可以产生各种输出电压，但我没有任何MOSFET电路做这样的。
我请求您提供一份具有适当MOSFET额定值的电路图，以便我直接向电路提供PWM输出，以产生电压。正如我所说，我已经有了升压变压器（220v到400v）
你可以使用下面文章中解释的设置:
//m.addme-blog.com/arduino-full-bridge-h-bridge-sinewave-inverter-circuit/
用PWM输入重新连接Arduino，并确保将MOSFet漏极/源极连接至400V直流电源。
PNP MOSFET将需要用400V PNP mpsfet替换，n个MOSFET可以是FDD6N50TM-F085
PNP mosfet可能会变得非常热，因此请确保将其安装在适当的散热器上
