在此帖子中，我们了解如何使用最小数量的外部元件应用IC L6565来制作紧凑的多用途110V，14V，5V SMPS电路。
实施准谐振ZVS反激
来自ST微电流的IC L6565设计为电流模式初级控制器芯片，专门适用于准谐振ZVS反激式转换器应用程序。通过变压器感测输入的去磁来实现准谐振实现，该输入用于在附加的功率MOSFET上切换。
在转换器中该IC的操作期间，转换器的功率容量的变化通过通过线电压获取的线前馈前级来补偿。

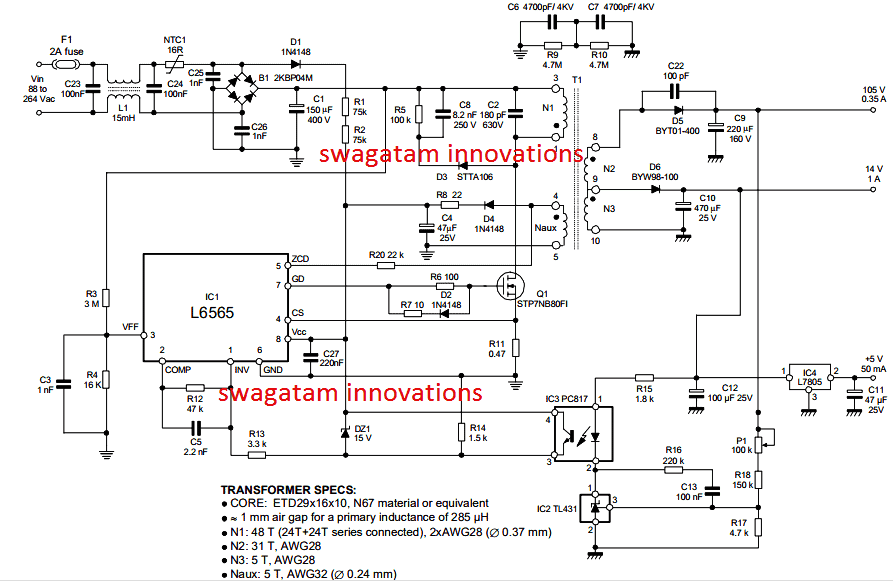

线路图
当连接负载最小或缺失时，IC显示一个独特的特性，自动降低变频器的工作频率，同时确保尽可能在ZVS水平附近运行。
使用IC L6565的转换器不仅能够通过低启动电流实现低功耗的设计，而且能够实现持续的低静止电流，系统确保它完全符合蓝天使和能源之星SMPS指南。
除了上述说明的特征之外，该芯片还包括可配置的自动禁用功能，内置电流检测和关闭功能，以及用于执行基本调节功能的精确参考电压输入，以及理想的两个阶段过载保护。
110V/14V/5V SMPS工作原理:
在准谐振SMPS电路中，通过将MOSFET的开关与变压器的去磁频率同步，通过感测变压器的相关绕组电压的下降沿或负边缘来使MOSFET开关与变压器的退磁频率同步实现。
上述过程是非常简单的执行IC L6565通过一个专门指定的引脚，只使用一个电阻。
该操作使电压，电流变频操作特征（响应于不同的输入电压电流情况）。
电路被设计成运行在变压器的DCM(断续导通模式)和CCM(连续导通模式)工作模式内，这可以与振铃自振荡扼流圈变换器或RCC变换器相比较。
引脚8是IC的Vcc从外部稳压网络获得工作电源电压，内部设置7V轨道，这个电压有助于运行IC的整个功能和所有指定的执行，相关的其余引脚。
该IC包括一个内置的带隙电路，可以产生精确的2.5V参考电压，以确保对使用初级反馈功能的控制回路进行更好的调节。
您还将找到一个带有滞后或UVLO比较器，其中包括磁滞，其允许芯片关闭，以防VCC降低指定的电压限制。
一个集成在IC内的零电流检测阶段负责或开关外部功率mosfet响应每一个负边缘脉冲低于1.6V电平，馈电到标记为ZCD的相关引脚(引脚#5)。
然而，要记住噪声免疫因子并有效地控制它，相关的触发块必须在引脚#5被允许降到1.6V以下之前被激活，通过使能该引脚上的+2.1V。
这一过程有助于检测准谐振操作所需的变压器退磁，其中变压器的辅助绕组提供所需的信号到ZCD输入，以及IC电源。
在替代方法中，MOSFET可以旨在以PWM模式而不是准叠加模式运行，可以采用上述过程来使MOSFET开关同步响应于来自外部源的负脉冲。
关闭选项
在这种情况下，一旦mosfet关闭，触发块被迫通过瞬间关闭。这有助于实现以下几个目标:
1)确保漏感退磁后的负边脉冲不会意外触发ZCD电路级
2）确认作为频率折返所谓的功能。
为了在启动时启动外部mosfet，我使用了一个内部的启动阶段，它使驱动阶段执行一个触发脉冲到mosfet门，这是必要的，因为从ZCD引脚到mosfet的初始化信号的缺失。
为了使外部元件与辅助绕组或可能的外部时钟相关联的最小，ZCD引脚的电压启用了双夹紧。
上箝位电压固定在5.2V，而下箝位电位呈现在一个VBE在地面水平。
这使得能够使用只需一个外部电阻来配置界面，以限制源电流，其根据为内部夹紧电压设置的指定值，此外的源电流也被相关的引脚排序。
有关110V、14V和5V额定SMPS电路的附加内部级的更多信息，您可以参考L6565的原始数据表
st.com/content/ccc/resource/technical/document/datasheet/b9/c5/7a/59/14/14/cd00002330.pdf/files/cd00002330.pdf/jcr:content/translations/en。CD00002330.pdf.
