这篇文章中介绍的电视发射机电路包含了音频和视频上行连接的欧洲标准FM频率。
参考下面的电路，Q1被配置为前置放大器，用于放大要被调制的音频输入。
电路描述
Q2从根本上负责执行几个重要的功能:它放大由槽电路产生的载频，并通过这个载频调制输入。
来自Q1级的预放大音频信号被馈送到位于其底座的Q2级，以进行预定的调制动作。
正如我们所知道的，所有的发射电路都需要一个传统的“坦克”电路，包括一个电感和少量的电容器来产生载波。这里也需要一个水箱回路，它是由C5, L1插入形成的。这个网络本质上产生关键的载波。
需要与音频信号叠加的视频信号通过可变电阻R7应用于Q2发射器，以实现预期的调制过程。
经Q2和罐式电路级调制后的复合信号(音频/视频)进一步应用于连接的天线A1，最终传输到大气中，以便附近的特定电视机可以接收到。
建议的电视发射机电路需要一个良好调节稳定的12V电源。
最好使用12v电池，因为直流更干净，不会有任何可能的波纹和噪音。

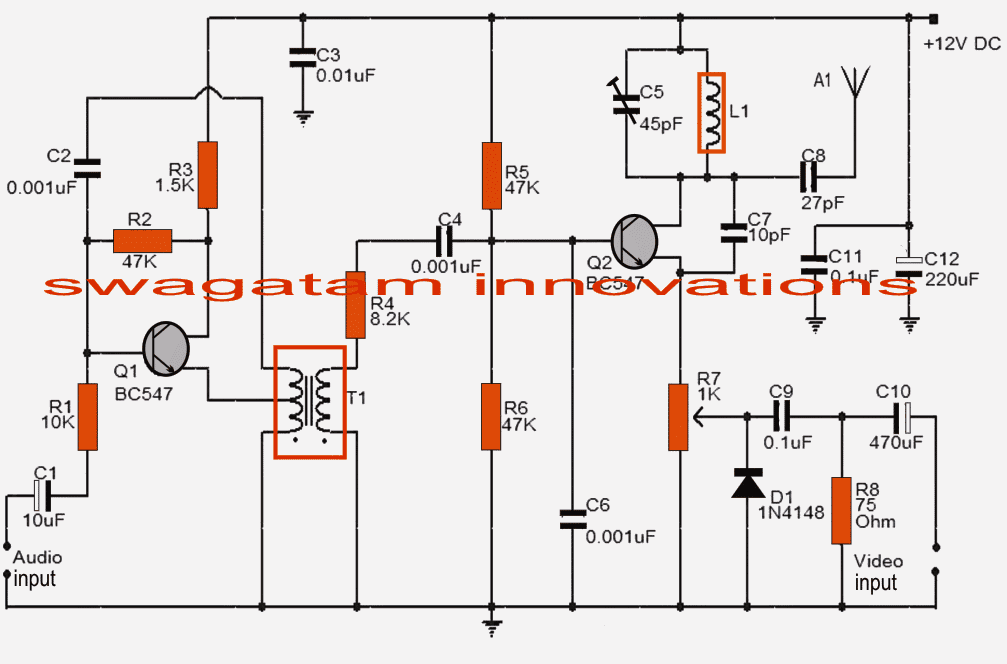

电路图
一些重要的点:
当你在家里建造这个电视发射机电路时，你需要考虑的事情:
这个项目最好使用设计良好的玻璃环氧PCB。
- 对于电感L1，使用24SWG的超级漆包线，绕4圈，直径6mm，在任何非导电的前，如纸或塑料。
- T1可以用任何标准音频变压器代替，这种变压器通常用于老式晶体管和收音机的输出放大级。
- 天线不是很关键，可以是任何电流的良导体，大约一英尺长，如铜线。你可以尝试不同的长度，直到你从电视发射电路得到最佳的响应。
- 该装置的工作频率可在50和210MHz之间。该电路与PAL B/C系统具有良好的兼容性。
- 你可能会有一些乐趣与C8，这可能是微调一点，以获得与电路性能的极端精度。
在我看来，可以用下列方法来做。
配置IC555在单稳定MV电路模式，并通过低通滤波器后输入音乐输入其引脚5。
这可能行得通。
我希望你理解这个方法?
寻找一个旧的晶体管MW收音机，你可以从电视/收音机机械商店得到它，在收音机里，你将希望看到这个小变压器靠近扬声器电线输出。
只需删除它，在这里使用它。
先生，我已经成功地制作了这个电路，但您能告诉我在这个完美设计的电视发射电路的视频和音频输入上附加什么吗?，也告诉我它是否可以兼容任何简单的电视现在?，请告诉我接收电视是否需要任何附件，例如天线?请帮助我，对于您的回信，我将不胜感激。谢谢你！
您可以连接音频视频信号从您的DVD播放器到显示的输入
可能需要一根3米长的电线作为电视天线。
这是数字电视发射机吗?
亲爱的先生，我的阴极射线管电视面板开机后立即进入待机模式。如果我关掉电源按钮，然后重新打开，它会重新启动，然后关闭。
先生，有什么问题吗?
谢谢你！
嗨，戈弗雷，没有实际检查，很难判断错误。
好的，先生，但是造成这种错误的可能原因是什么?
当我按下电源按钮时，电视开始有d绿色LED指示灯，几秒钟后，它进入待机模式，红色LED指示灯。
如果我关掉电源按钮，再打开电源，电视就会再次启动，几秒钟后也会回到待机模式
这个问题可能与电视电路有关，所以只有电视技术人员才能通过实际检查你的电视来回答这个问题。
很多事情都会导致它。
1.如果110v不完整
2.框线圈或框ic。
3.大言不惭的人帽子。
4.来自电源部分的过电压。
5.电源部分电压低。
很多东西都可以使它连线路变压器....
LG电视和三星电视通常会这样做。如果你无法追踪到故障，请联系高级工程师
工程师早上好，先生，星期天快乐。好久不见，很高兴再次在这里见到你。
请问能不能弄到视频发射器和接收器?请帮助感谢我尊敬的工程师…
你好，阳光，一个简单的视频发射器解释在上面的文章。然而，对于一个视频接收器，你将不得不使用现成的电视机，因为制造一个可能太复杂。
好的，长官，它能接收甚高频，超高频还是甚高频?我不希望周围的每个人都收到它，除非我授权他们。有什么办法保护它吗?谢谢
工作频率可以通过L1, C5来调整，也就是说我们可以根据自己需要的规格来定制频率。
好的，先生，非常感谢，但是，如果我们改变电视的频率，那意味着我们需要一个适合这个频率的接收器，请帮忙。
我们如何实现这一目标?
谢谢
欢迎你，阳光，你可能需要调整你的电视接收器的设置，并根据发射频率调整它，这可能是非常困难的。似乎没有其他可行的选择。
好的，先生，非常感谢。
