本文讨论了一种简单的数字式电能表电路，它可以安装在家庭中，以获得所附设备或负载所消耗的瓦特数的即时读数。这个想法是尼廷先生提出的。
技术规格
我遇到了一个问题。我想知道一个选项，我可以固定我的电梯，这样我就能知道准确的总时间，我的电梯，当它被使用。因为我想计算我的电梯在24小时内使用5千瓦电机的总单位。如果你能解决它，这将是一个很大的帮助
谢谢尼

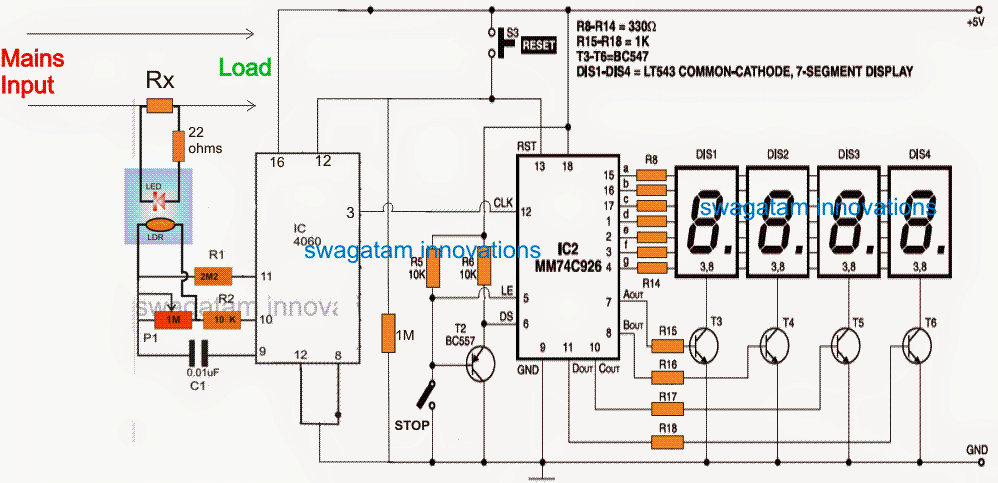

使用一些廉价的集成电路和一些相关部件，可以制作一个简单的功率计来测量功率使用情况，如下图所示:
线路图
设计
参考上述提议的数字功率表电路，我们可以看到IC 4060配置为电压到频率转换器，而IC MM74C926形成一个频率计数器级，能够通过连接的7段公共阴极显示器的4个nos连续计数到9999脉冲。
IC 4060实际上是一个计数器分压器IC，它以一种非常不同寻常的方式配置，以实现电压到频率的转换。
在正常模式下，预置的P1可以调节，以增加或减少IC在其引脚3处产生的频率，然而，从图中可以看到，一个LDR/LED排列与预置的P1并联连接，这样，LDR可以根据与LDR集成的隐藏LED的照明强度有效地改变P1值。
确定了亮度
LED亮度由流经Rx的电流控制或决定。通过Rx的电流与附加负载所消耗的瓦特数成正比。因此，如果负载消耗增加，通过Rx的电流增加，这反过来增加IC的引脚3号频率。
由于IC 4060的引脚#3与脉冲计数器电路的时钟输入连接，等效于负载消耗的变化频率由这个阶段计算，并在连接的4个显示模块上显示。
STOP开关可以随时打开以冻结显示读数，可能是在一天结束时，当最后的读数是要研究。
为复位显示器和重新开始计数，可按下给定的复位按钮并立即松开。
计算限制电阻Rx
Rx可以按照给定的计算。
Rx = LED正向压降/负载的最大允许瓦数。
例如，LED Fwd电压为1.5V(红色LED)，在交流220V下最大允许瓦数为2000瓦，则计算方法如下:
2000/220 = 9安培
Rx = 1.5/9 = 0.16欧姆
电阻瓦特= 1.5 × 9 = 13.5或15瓦特大约
P12可用于适当调整或微调电能表的量程。
整个电路可以由一个5V电源供电，这个电源可以从手机充电器单元获得，并通过7805 IC进行调节。
如果4060转化器阶段看起来有点粗糙，你可以选择一个替代方案电压变频电路，以便从讨论的功率表电路得到更专业的响应。
先生，上面的电表使用4个7段displày。
是的没错……
你为什么要上传那些没用的资料给我们?检查引脚编号。12of IC CD4060….. how to work this?eally waste…..
你懂电子学吗?你懂英语吗?
Pin12配置正确。
嗨，伟大的SWAGATAM，现在我有一个小键盘数字表，显示电力单位，当它到零，我必须在我的手机上买电(简单地说，电力通话时间使用移动货币)或payway，你知道我该如何破解这个电表，使它在我接通电源时运行缓慢，甚至当我使用我的电子设备时，它冻结一段时间，这样做是因为我要花很多钱在电力上。请帮助我，如果你有任何想法如何hack表，使它运行太慢，每当我打开灯和其他小工具，谢谢
嗨，戴维斯，对不起，我没有任何关于黑客设备的知识，这超出了我的专业水平!
我们地区没有Icmm74c926。还有别的选择吗?
你可以在.....上尝试一下我不确定是否有类似的IC
先生您好，请您给我一个清楚的电能表的电路图，上面提供的电路图有些地方我看不懂
拉其普特，请点击示意图放大，得到清晰的图片
嗨赃物,
我点击电路，但没有得到放大。
最好的问候,
Nelio阿伯
你好，Nelio，这是因为图像已经放大了。你可以右键点击它，在一个新标签中打开它，看看这是否有助于产生更好的视图?
亲爱的RX有大约15瓦的废料和热源，有没有更好的解决方案来解决这个问题?
BR
您可以使用运放跨越Rx，然后Rx可以减少到更小的值。
Swagatam先生，IC 4060在这个图表中有两个引脚12，这是一个错误吗?请澄清我。谢谢
谢谢多米尼克，是的，下面的引脚是错误的，请移除它，它被错误地显示出来了。上面的针12是正确的。
所以如果我移除下引脚12我将把引脚8连接到地面，对吧?另外，我如何连接这个LED/LDR安排?

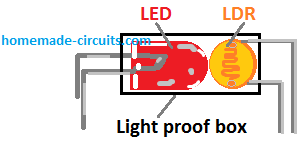

是的没错!LEd和LDR必须建在一个小的防光外壳内，在外壳内彼此面对。
//m.addme-blog.com/wp-content/uploads/2019/09/LED-LDR.png
