下面的6种独特设计向我们解释了一个普通的单IC 555稳定多谐振荡器是如何被有效地使用的做一个逆变器不涉及复杂的阶段。
毫无疑问，IC 555是一种多功能集成电路，在电子世界中有许多应用。然而，当涉及到逆变器时，IC 555成为理想的适合它。
在这篇文章中，我们将讨论5个优秀的IC 555逆变电路，从一个简单的方波变体到稍微更先进的SPWM正弦波设计，最后是一个完全成熟的铁芯基于DC到DC pwm逆变电路。让我们开始吧。
这个主意是宁格拉茨丹先生提出的。
的基本设计
参考所示的图表，单个IC 555可以看到配置在它的标准稳定模式，其中引脚3作为振荡器源，实现逆变功能。
注意:请将1 nF电容替换为0.47 uF电容，以优化输出的50 Hz．它可以是极性或非极性．
它是如何工作的
IC 555逆变电路的工作原理可以通过下面的分步分析来理解:
IC 555配置在一个稳定的多谐模式，这允许它的引脚#3切换一个连续的高/低脉冲在一个特定的频率率。这个频率取决于其引脚7、6、2等的电阻和电容的值。
IC 555的引脚＃3为MOSFET产生所需的50Hz或60Hz频率。
正如我们所知，这里的mosfet需要交替运行，以使附加变压器中心抽头绕组上的推挽振荡。
因此，两个MOSFET门不能连接到IC的引脚3。如果我们这样做，两个MOSFET将同时导电，导致两个初级绕组一起开关。这将导致两个反相信号在二次感应，导致输出交流电短路，在输出会有一个净零交流电，并加热变压器。
为了避免这种情况，两个mosfet需要串联交替操作。
BC547的功能
为了确保mosfet从IC 555引脚3以50hz频率交替开关，我们引入了一个BC547级，用于在其集电极上反相引脚3输出。
通过这样做，我们有效地使引脚3脉冲产生相反的+/-频率，一个在引脚3，另一个在BC547的集电极。
在这种安排下，一个MOSFET栅极从引脚3工作，而另一个MOSFET从BC547的集电极工作。
这意味着当引脚3处MOSFET是ON时，BC547集电极处MOSFET是OFF，反之亦然。
这有效地允许mosfet为所需的推拉开关交替切换。
变压器是如何工作的
这变压器工作在这IC 555逆变电路中可以从下面的讲解学到:
当mosfet交替导电时，相关的半绕组由电池提供的大电流提供。
这个响应允许变压器在其中心抽头绕组上产生一个推拉开关。这种影响导致所需的50hz交流电或220 V交流电被感应通过其二次绕组
在开启阶段，各绕组以电磁能的形式储存能量。当mosfet关闭时，相关绕组将其存储的能量反冲到二次市电绕组上，在变压器输出侧形成220V或120V的周期。
这种情况在两个主绕组交替发生，导致在二次侧产生交流220V/120V市电电压。
反向保护二极管的重要性
这种中心抽头拓扑有一个缺点。当初级半绕组抛出反向电动势时，这也会影响到MOSFET漏源端。
这可能对mosfet有毁灭性的影响，如果反向保护二极管不包括在变压器的初级侧。但包括这些二极管也意味着宝贵的能量被分流到地面，导致逆变器以较低的效率工作。
技术规格:
- 功率输出:无限量，可在100瓦到5000瓦之间
- 变压器:瓦特数将根据输出负载瓦特数的要求
- 电池: 12V，额定Ah应是变压器所选电流的10倍。
- 波形:方波
- 频率: 50hz，或根据国家代码60hz。
- 输出电压:按国家代码220V或120V
如何计算IC 555频率
的频率IC 555稳定振荡器电路基本上由配置在其引脚＃7，引脚＃2/6和地面上的RC（电阻器，电容）网络决定。
IC 555时作为逆变器电路,这些电阻和电容的值计算的销# 3今IC产生大约50赫兹的频率,或60 Hz。50 Hz的标准兼容的价值220 v交流电输出而60 Hz建议120 v交流电输出。
的公式在IC 555电路中计算RC值如下所示：
F = 1.44 / (R1 + 2 x R2
其中F是预期频率输出，R1是连接在电路引脚7和地之间的电阻，R2是IC引脚7和引脚6/2之间的电阻，C是在引脚6/2和地之间的电容。
F的单位是法拉，F的单位是赫兹，R的单位是欧姆，C的单位是微法拉(μF)
视频:
波形图片:
使用BJT代替mosfet
在上图中，我们研究了一种基于MOSFET的中心抽头变压器逆变器。该设计使用了4晶体管在所有这似乎是有点长和低成本效益。
对于爱好者谁可能有兴趣建立一个IC 555逆变器使用一对功率bts只会发现以下电路非常有用:
更新你知道吗，你可以做一个很酷的修改正弦波逆变器简单地结合IC 555与IC 4017，见这篇文章的第二个图表：推荐给所有专用逆变器爱好者
2) IC 555全桥逆变电路
下面提出的想法可以认为是最简单的基于IC 555的全桥逆变电路，它不仅是建造简单，成本低廉但也非常强大。逆变器的功率可以增加到任何合理的极限，适当地修改输出级mosfet的数量。
它是如何工作的
一个最简单的全桥功率逆变器的电路需要一个IC 555，一对mosfet和一个功率变压器作为顶级成分。
如图所示，IC 555以一种稳定的多谐振荡器形式被连接。电阻R1和R2决定了逆变器的占空比。
R1和R2必须调整和计算精确获得50%的工作周期,否则逆变器输出可能产生不平等的波形,这可能会导致不平衡的交流输出,危险的电器和场效应管会消散不均匀引起电路中的多个问题。
必须选择C1的值，使输出频率为220V规格约50hz, 120V规格约60hz。
mosfet可以是任何功率的mosfet，能够处理巨大的电流，可能高达10安培或更多。
这里自行动是一个完整的桥梁没有任何全桥驱动器IC的类型，包括两个电池而不是提供变压器的接地电位，并且为了使变压器次级绕组响应于MOSFET操作的正负循环。
这个想法是由我设计的，但是它还没有被实际测试，所以请在制作的时候考虑这个问题。
假定逆变器应该能够处理高达200瓦的功率轻松与巨大的效率。
输出将是方波类型。
零件清单
- r1和r2 =见文字，
- C1 =参见文本，
- C2 = 0.01佛罗里达大学
- R3 = 470欧姆1瓦特
- R4 R5 = 100欧姆，
- D1, d2 = 1n4148
- mosfet =见正文。
- Z1 = 5.1V 1瓦齐纳二极管。
- 变压器=电力需求，
- B1，B2 =两台12伏电池，啊将按照偏好。
- IC1 = 555
另一款全桥555变频器
另一个使用2线变压器的全桥555变频器如下图所示。不像上面的设计，这个逆变器不依赖于两个电池，而工作与一个电池。
IC 555再次作为一个简单的稳定多谐振荡器电路，其输出频率可以调整到精确的50赫兹或60赫兹。使用TIP35和TIP36配置的频率馈送到推拉功率晶体管网络，为连接的功率变压器提供了高电流振荡。
使用C4和L1的串联电阻/电感网络确保晶体管的过电流保护，并允许全桥逆变器控制运行。
变压器可以任何普通的降压变压器如12v -0- 12v /5安培，如果电源电压为15V。另外，9-0-9V变压器也可以尝试12V电池操作。
3)纯正弦波SPWM IC 555逆变电路
提出了基于纯正弦波的IC 555逆变器电路产生精确间隔的PWM脉冲，非常接近模拟正弦波，因此可以被认为与它的正弦波计数器部分设计一样好。
在这里，我们使用两个阶段来创建所需的PWM脉冲，阶段包括IC 741和其他组成IC 555。让我们详细地学习整个概念。
电路功能如何 - PWM阶段
电路图可以理解为以下几点:
两个opamps基本被安排来产生IC 555所需的样品源电压。
这一阶段的两个输出负责产生方波和三角波。
第二阶段实际上是电路由IC 555组成．在这里，IC以单稳态方式连接，从opamp级发出的方波应用到触发器引脚2上，三角波应用到控制电压引脚5上。
方波输入触发单稳态在输出端产生脉冲链，此时三角形信号调制输出方波脉冲的宽度。
IC 555的输出现在遵循opamp阶段的“指令”，并优化其输出以响应两个输入信号，产生正弦等效PWM脉冲。
现在，它只是一个问题，适当地馈送PWM脉冲到逆变器的输出阶段组成的输出设备，变压器和电池。
PWM与输出级集成
如图所示，上述PWM输出应用于输出级。
晶体管T1和T2在其基部接收PWM脉冲，并根据PWM优化波形的占空比将电池电压切换到变压器绕组。
另外两个晶体管确保T1和T2的传导是串联的，也就是说，变压器的输出o与PWM脉冲的两半产生一个完整的交流周期。
波形图片:
(由罗宾·彼得先生提供)
也请看这个500va修正正弦波设计是我开发的。
以上部分为IC 555纯正弦波逆变电路
- R1, r2, r3, r8, r9, r10 = 10k，
- R7 = 8 k2,
- R11, r14, r15, r16 = 1k，
- R12, R13 = 33欧姆5瓦特，
- R4 = 1M预设，
- R5 = 150 K预设，
- R6 = 1 k5
- C1 = 0.1 uF，
- C2 = 100 pF，
- Ic1 = tl 072，
- IC2 = 555,
- T1, t2 = bdy29，
- T5, t6 = tip 127，
- T3, t4 = tip122
- 变压器= 12 - 0 - 12 V, 200瓦，
- 电池= 12伏，100ah。
- IC 555引出线
IC TL072 Pinout细节
SPWM波形代表正弦波脉冲宽度调制波形，这在讨论的SPWM逆变器电路中使用了几种555 IC和单个OPAMP应用。
4)另一个正弦波版本使用IC 555
在我之前的一篇文章中，我们精心学习了如何构建一个使用opamp的SPWM发生器电路和两个三角波输入，在这篇文章中，我们使用相同的概念来生成SPWMs，也学习了在基于IC 555的逆变电路中应用它的方法。
使用IC 555为逆变器
上图显示了使用IC 555的SPWM逆变电路的整个设计，其中中心IC 555和相关的BJT/mosfet级组成了一个基本的方波逆变电路。
我们的目标是使用基于opamp的电路将这些50Hz方波切割成所需的SPWM波形。
因此，我们相应地使用IC 741配置一个简单的opamp比较级，如图所示。
正如我们在过去的SPWM文章中已经讨论过的，这个opamp需要两个三角波源横跨它的两个输入，在它的引脚#3(非反相输入)上的快速三角波和在它的引脚#2(反相输入)上的慢得多的三角波。
SPWM采用IC 741
我们通过使用另一个IC 555稳定电路，可以在图的最左边看到，并使用它创建所需的快速三角波，然后应用到IC 741引脚#3。
对于慢三角波，我们简单地从中心IC 555中提取相同的东西，它被设置为50%占空比，它的定时电容C被适当地调整以获得50Hz的频率在它的引脚#3上。
推导三角波缓慢从50 hz / 50%源保证变频调速的砍在缓冲区是完全同步的mosfet进行离子,这反过来又确保每个平方波是完全“雕刻”按照从opamp生成SPWM输出。
上面的描述清楚地说明了如何使用IC 555和IC 741制作一个简单的SPWM逆变电路，如果您有任何相关的疑问，请使用下面给出的评论框进行及时回复。
5)无变压器IC 555逆变器
下面的设计描述了一个简单但非常有效的4 MOSFET n通道全桥IC 555逆变电路。
电池中的12v DC首先通过一个现成的DC - AC转换模块转换成310v DC。
该310 VDC应用于MOSFET全桥驱动器，将其转换成220v交流输出。
4n沟道mosfet适当地使用单个二极管、电容器和BC547网络引导。
完整桥接部分的切换由IC 555振荡器级执行。频率约为50Hz，其设置为IC 555的PIN＃7处的50k预设。
IC 555逆变器，Arduino电池充电器
在第六代逆变器设计中，我们使用了一个4017十进位计数器和ne555定时器Ic为逆变器产生正弦波pwm信号和一个基于Arduino的电池自动高/低截止和报警。
通过：Ainsworth Lynch
介绍
在这个电路实际上是4017年输出pwm信号从输出2的4针,然后切碎,如果适当的滤波输出的变压器二次侧的形状或接近实际的正弦波形的形状。
第一NE555提要一个信号针14 4017年的4倍所需的输出频率,你需要自4017在其4输出开关,换句话说如果你需要60 hz需要供应4 * 60 hz的销14 4017 IC 240 hz。
该电路具有过压关闭功能，欠压关闭功能和低电量报警功能，所有这些都是由一个叫Arduino的微控制器平台完成的，需要编程。
Arduino的计划是直截了当的，并在物品的末尾提供。
如果你觉得添加了微控制器你将无法完成这个项目，可以省略它，电路将工作一样。
电路如何工作
这款IC 555逆变器带有Arduino Hi/Low电池关机电路，可以工作从12v, 24, 48v到48v，需要选择一个合适的版本的电压调节器和变压器大小也相应。
Arduino可以用7 - 12 v供电,甚至5 v从usb但对于这样一个电路要权力从12 v没有任何电压降的数字输出引脚用于功率继电器将在Ic电路以及低电压报警蜂鸣器。
Arduino将用于读取电池电压，并且它仅适用于5V DC，因此使用分压器电路我使用了100K，在我的设计中使用了10K，并且在Arduino芯片中编程的代码中绘制了这些值必须使用相同的值，除非您对代码进行修改或写出可以完成的不同代码，因为Arduino是开源平台形式，并且便宜。
本设计中的Arduino板还连接了一个16*2的LCD显示屏，用来显示电池电压。
下面是电路的原理图。
电池切断方案:
# include < LiquidCrystal.h >
液晶显示器(7,8,9,10,11,12);
int smalidput = 0;
浮动vout = 0.0;
Float vin = 0.0;
float R1 = 100000.0;//电阻R1 (100K) -看文本!
浮动R2 = 10000.0;// R2的电阻(10K) -见文本!
Int value = 0;
Int电池= 8;//引脚控制继电器
int蜂鸣器= 7;
无效的设置(){
pinMode (analogInput、输入);
pinMode(电池、输出);
pinMode(蜂鸣器、输出);
液晶显示器。开始(16日2);
液晶显示器。打印(电池电压);
}
无效循环(){
//读取模拟输入的值
值= analogRead (analogInput);
Vout =(值* 5.0)/ 1024.0;/ /看到文本
Vin = Vout /（R2 /（R1 + R2））;
如果(vin < 0.09) {
Vin =0.0;//声明取消不希望的读取!
}
if（vin <10.6）{
digitalWrite(电池、低);
}
其他{
digitalWrite(电池、高);
}
如果(vin > 14.4) {
digitalWrite(电池、低);
}
其他{
digitalWrite(电池、高);
}
如果(vin < 10.9)) {
DigitalWrite（蜂鸣器，高）
其他{
digitalWrite(蜂鸣器,低
液晶显示器。setCursor (0,1);
液晶显示器。打印("输入V = ");
lcd.print (vin);
延迟(500);
}
想了解更多信息，你可以通过评论表达你的疑问。
嗨swagatam先生。
在半桥逆变器的变压器输出之前，我如何添加LC通滤波器到第4个正弦波逆变器?
嗨，Micheal，根据我的说法，没有必要连接一个感应器，因为变压器本身就像一个感应器。你可以简单地添加一个3uF/400V的PPC电容横跨输出电线，这将把SPWMs变成纯正弦波。
非常感谢Ing... ..我做了一个最简单的方波逆变器，它工作得很好，从一个探头，它工作，然后我将它添加为正弦波…
http://1.bp.blogspot.com/-z9RRPSTi8zs/UbR4uKyuLRI/ AAAAAAAAESo rGu-sAhOqio s1600 / IC % 20逆变器% 20 circuit.jpg我204047%
问:我现在没有示波器
．引脚10和11 = 50 hz，开
引脚13 = 100hz。服务，离开那里…?？
2-在ic2 555的引脚2调整2 khz的频率，我可以用数字万用表调整。?？
3-我的变压器，我可以增加我的220vac转来补偿电压下降时，增加负载，..在我的计算中，我可以增加多少电压?
很高兴你能成功的做逆变器。
引脚13号可以打开。
您可以通过保持仪表探针10和接地，或探针11和接地来调整频率
你可以增加二次匝数来增加输出电压，但是增加电压会减少电流，如果负载高，电流又会导致电压下降。
很多谢谢荷兰国际集团(Ing)……让我表达mal…
Hice el inverse de onda cuadrada más simple y funciona perfecto, luego lo agregaré para ser onda sine ....如果有必要采取行动，就应该采取易受影响的行动
1- Puedo ajustar con un Multímetro Digital la recuencia en el pin 10 y 11 con to a tierra.del 4047. ??您可以在así中调整1个逆变器吗?
2- Como queda para ajustar la recuencia de 2 khz en el pin 2 del ic2 555, puedo ajustar con un multímetro digital. ??你在哪里? debería有没有示波器?
是的，你需要一个示波器来确认波形。
1)可以使用万用表(设置在频率范围)，通过pin10或pin11和接地来调节频率。不需要示波器。
2)对于iC 555，你也可以使用万用表(设置在频率范围)来调整引脚2的频率。这里也不需要示波器。
Mil Ing…谢谢……请帮我个忙!
1-在我的电脑上，您可以使用金波程序的形式。
2-Cómo le inyectó la señal al MIC (Micrófono)。， través de qué。?transformador con baja espira 1Vac, sería señal alterna。o le aplico señal del integrado al la entrada de MIC (Microfono)..
3- Antes de Usar El Goldwave Para Ver LaSeñaldelVers，PodríaPogarPara Ver LaSeñaldeNodgnadador220Vac-en El Secundario Le Agrego 1 A 3 Espiras Q Me De 1 Vac O Menos ..
不客气！
是的，金波可以用来观察波形。
2)对不起，我不明白MIC和逆变器的使用方法。
3)可以通过高值电阻器在任何pc软件中检查220V变压器二次。
我非常感谢您为comprensión的falta，，，，，，para over,forma de onda con el program Goldwave，
CómoLeinyectóLaSeñalALAINNERADADELMICROóFONOde MI PC ,,。
1- segun entendi, antes de meter señal a la entrada del Micrófono de mi pc usar con a renrencia de alto valor, así verificare la señal de cualquier secundario de transformadores de 220 V y de paso ya veré la salida de transformador inversor，，，，
2-在路555号公路上的船闸，?这是罪恶抵抗的指南?你的勇气será ..?
据我所知，运行金波的PC MIC插座的输入电压应该是1v的峰对峰。
因此，你可能需要使用电位器，将交流电压降至1V，然后将其送入MIC插座，将信号发送给金波。
EXELENTE SITIO……podrías decirme Ing..在6个电路中，我recomendaría我们需要在12Vdc和220Vac的电路中安装5w和40w的荧光tubos
谢谢，很高兴你们喜欢这些概念。你将必须使用正弦波逆变器来操作荧光灯管，以便它工作时没有噪音。您可以制作555正弦波版本的逆变器，或者您也可以使用下面文章中的第二个4017原理图，这是更容易修改的正弦波逆变器，将会给出相当好的结果:
//m.addme-blog.com/modified-sine-wave-inverter-circuit-2/
斯瓦塔姆先生，关于第一个基本的设计电路，什么尺寸的mosfet可以用来得到5000w的交流输出?
路易斯，MOSFET是一个次要的东西，首先你将有尺寸的变压器和电池适当，然后MOSFET可以选择相应的:
计算逆变器中的电池，变压器，MOSFET
好的，谢谢你的回答，先生
尊敬的先生，
在你的4号符号波逆变电路(另一个符号波版本使用ic 555)，你使用了两个555定时器ic一个741 opamp和两个irf540功率mosfet，如果我使用12-0-12 5安培变压器，它的最大瓦特将是什么?我可以使用4个540 mosfet和相同的变压器更多的瓦，它的交换组件将是什么?如果可能的话，请给我同样的电路图。
感谢你。
你好，Sekhar, MOSfET就像开关，他们只开关功率，他们不增加功率，瓦数或功率是由变压器和电池决定的…MOSfET必须根据他们的最大功率速率。一个12V 5安培在输出时只能产生50瓦的功率
亲爱的Swagatam先生,
你是否建议在逆变器应用中并联变压器，因为我手上有两个500VA的变压器，从旧的ups采购，尺寸，重量，输入/输出电压和功率相同。
变压器有PRI 2在引脚和SEC 2出引脚。
我的问题是:
1.我能把它们并联起来吗，有一个1000VA的电源。
2.我注意到，在并联绕组时，两级的电阻都下降到远远少于每个变压器的一半。
(澄清一下:pri对pri, sec对sec)。
不过，为了安全起见，我从来没有在我做的变压器设置上使用过电源能源。
3.无论是手工制作还是购买现成的逆变器卡，都要将两个变压器并联，以增加逆变器电路的输出功率。
4.这是我们可以做或尝试的明智的事情吗?如果我们在它们之间设置足够的间距和通风，它们之间的热量分布会如何呢?
我更喜欢从你的网站制作电路，因为我相信他们从一个伟大的很长时间。
亲爱的舍温,
如果变压器的规格合理地相等，那么你可以在逆变器应用中并联一次侧。
但我不建议将二次侧或220V侧并联，因为存在极性相反的风险，规格上稍有不匹配，可能会造成耗电。
因此，一次直流侧可以与逆变器并联，二次直流侧可以单独连接到单独的负载。
谢谢你信任我的电路，这是我的荣幸！
先生. .我有一个问题…如果我可以使用7ah 12v电池在任何逆变电路，如200w或500w，那么有多少电流流到
如果我们有12-0-12变压器…先生，请给我写当前值。
Apurva, 7Ah你只能驱动100瓦负载，如果你超过这个，那么对电池是有害的。
将瓦数与电池电压相乘，你就能得到流过导线的电流。
好吧，还有一件事，先生，如果我用12-0-12的5安培变压器，电路由2个mosfet和脉冲发生器组成，那么输出交流电的功率是多少?如果电池有7ah 12v，请告诉我有多少电流通过变压器的连接点进入电路??我能找到那个点到电池放大器的最大电流吗?与少……? ?
12乘以5将得到逆变器的近似输出功率。但实际上，由于变压器效率低下和错误标记，它可能会比这个结果少得多。
用变压器的瓦数除以电池电压得到流入变压器绕组的近似电流
流入变压器绕组的电流是否会与变压器的额定安培或不同?意思是如果我有300w的变压器，那么电流将是25amp进入12V电池的变压器?
在你的例子中，25安培将是变压器的最大容量，但实际电流将取决于多少电池可以交付到变压器。这也取决于载荷。较小的负载将从变压器吸取较小的电流，较高的负载将吸取较高的电流，但这最终将取决于电池的容量。
这意味着如果电池是7ah 12v和10amp变压器，那么它将只产生120瓦。但这种现象并不会发生在我的ups。因为我的电脑发出2个100w灯泡的光，持续15分钟，并且在ups中使用的变压器不超过10安培，因为核心(1英寸)和梭芯尺寸(1.5平方英寸)，所以这是怎么可能的，我不明白。
我已经跟你解释过，如果你用12V 7Ah操作超过100瓦，会损坏电池，所以不建议使用。
你提到的变压器可以是铁氧体基础的变压器，而不是铁氧体，因此它看起来更小，但可以额定更大的容量。
我可以使用10安培变压器的12v 7ah电池与任何逆变电路(2或4场效应晶体管将使用)…输出功率超过200瓦或更多的几分钟，如10或15分钟，这是可能的，先生?
这是不可能的，一个10安培的12V变压器永远不会产生200瓦。请尊重计算，请不要给出含糊的解释。
那我的电脑怎么能超过200瓦呢?
你用电表核实电流和电压了吗?
根据你上次的评论。(12月30日)我知道，结果会很好…这意味着它是正确的,和电压会有所不同在任何时候种电路的门销的mosfet…但在连接变压器12-0-12然后将热一个mosfet bc547一边,没有交流电源产生的输出通过应用变压器…我不能理解为什么比我想mosfet会损害发生…但是我检查它……一切都会好的。先生，我用的是irf44n mosfet，先生，我再问一个问题，多少安培…变压器用在这个项目…请推荐我，先生…
Apurva，如果不进行实际检查，很难知道你的组装中可能存在什么错误，所以我不能从这里提出任何建议。

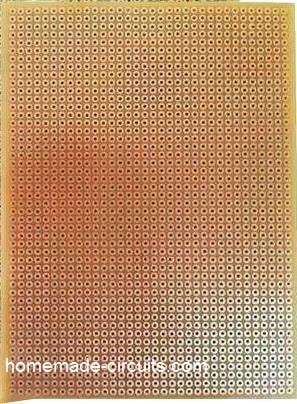

你用什么把零件连接起来的，是面包板吗?在这种情况下，删除部分，并再次使用剥离板像这样:
//m.addme-blog.com/wp-content/uploads/2019/01/71TSLLGNKDL._SL1100_.jpg
我可以画我的项目在你给定的图像板。先生but can’t understand where it is occur problem.. And one also suggest me how much amp.. Transformer used in this project min and maximum both..
我建议你通过焊接来制造它，而不是画任何东西…变压器的安培可以是1到5安培。
我不能对你的电路进行故障排除，因为它需要实际检查
是的，先生，我可以通过焊接绘制…我可以检查从引脚3到所有电路，如bc547引脚，mosfet引脚，每个地方用万用表(设置调节器为电压)…但不明白为什么mosfet会发热…先生，请告诉我，我离开了哪里，以确定我的错误。
然后不要使用mosfet，用像TIP31或任何类似的晶体管代替它
那么它是如何连接的?基极发射极和集电极…我可以用
Mje 3055t晶体管是NPN功率晶体管。还有一件事，两个晶体管都是npn，一个是npn，另一个是pnp，请给我一个连接和合适的晶体管名称，先生
我将尝试在明天更新图表，我认为您也应该尝试本文的第一个设计:
//m.addme-blog.com/2018/06/7-simple-inverter-circuits.html
在你之前的评论中，我可以使用tip31晶体管吗?
是的，你可以，把散热器放在上面
先生. .在第二张图中，连接到齐纳二极管的电阻是什么值。10k或10欧姆，哪个是，请评论我…
它们是10欧姆1/4瓦
谢谢先生……
欢迎您Apurva！
先生，在你的第二个图表中，7v由ic555的引脚3产生通过10欧姆和9。mosfet的栅极电压显示为2.33v，另一侧10k电阻显示为0。但是，先生，它对变压器没有任何影响，在变压器的二次侧也没有产生任何交流输出。请解决我的问题，先生……
Apurva，你可以移除齐纳二极管，我引入它们是为了在两个mosfet的传导之间创建一个分离....但基本上你可以把它拿下来，用一个金属链接代替。我希望你已经将二极管连接到变压器绕组上，如图所示。您可以首先使用1N4007
你也可以试试这个电路:
http://danyk.cz/menic230.gif
先生我能做这一种或二种电路图因为一些组件是不同的在你的图和第二种电路图…哪一个我这么做……还有一件事我可以删除齐纳二极管的种电路和地方IN4007 IN5408…那么它正常工作是的丫不…请rp我先生……
Apurva，你可以做任何你觉得容易的事，两者都可以。可以去掉齐纳二极管，也可以在变压器绕组上使用1N4007。
先生，我根据你的评论做了，但问题是…是一个mosfet将热量和电压门一样销3电压ic 555和另一个mosfet bc547连接没有任何电压显示在门销的mosfet…为什么发生请拍摄这个问题……我删除齐纳二极管和爵士于5408年的1 n4007…
这意味着您的IC 555没有振荡。首先使简单的IC 555闪光灯确认是否振荡。从IC的PIN＃3断开所有内容，并通过1K电阻将来自PIN＃3的LED连接到接地。
还将引脚#6/2电容更换为10uF
现在led应该闪烁，如果没有，那么你的IC 555电路有一些故障....第一次证实了这一点。
先生，我用irfz44n mosfet来代替irf540n，我认为这没有问题，请回复我两个评论，先生。
是的，它也会起作用…
好的，先生，我会的!
我可以在我的项目中使用全桥pwm逆变器电路图吗
你是说从上到下的第三张图吗?
是的，我的方向是(ic 555全桥逆变电路)，我可以在我的项目中使用它吗?
Apurva，是的，这更容易，但你需要两个电池。
也请回复我，先生…为什么你的msg没有出现在我的电子邮箱id
请检查您的垃圾邮件文件夹，或您的电子邮件....的垃圾文件夹让我知道你是否收到了邮件。
回复我，先生，我能用单片12v 7ah电池吗?
请看图示，有两节电池。
请回复我，先生，我能用单电池吗?如果单电池系统电路有任何改动，请帮助我，先生
单电池将不能工作，并且在此设计中不可能对单电池操作进行其他修改。
但是offset Adjust在给定的环节中是如何工作的，如何进行调整呢?
你可以通过连接IC引脚1,5,4的10K预置来纠正偏移零问题，连接引脚1和引脚5的预置外部引线，并连接中心引线与引脚4
好的先生,谢谢
美好的一天,先生,
请上面所示的电路555定时器逆变器如果我转换直流到直流提升,通过与铁氧体变压器取代,并使其在12 v输入达到310 v输出,先生你可以看到运行时h桥逆变器直流到直流输入电压将十减少说11 v,同样地，整流的DC 310v也将10下降，所以在这种情况下，我如何使反馈电压555增加pwm自动达到确切的310v从12v输入直流到直流升压11v下降的状态?
Kabir，你可能需要使用本文最后一张图表中使用的概念
//m.addme-blog.com/simple-solar-mppt-circuit-using-ic555/
只建立IC1, IC2和741阶段，并在上述文章中取代现有的IC 555 pwm。
引脚3的PWM可以用来控制逆变器的输出。
741输入可以通过创建一个电阻分压器获得整个逆变器220 v输出,这样在12 v 741年输入和发送这必须对应于整个逆变器输出220 v,如果220 v趋于上升,PWM将被迫变得狭窄,反之亦然。
亲爱的Swagatam，
非常感谢您的及时回复，以及您在本网站所做的一切。你是说第二个电路的输出是方波?(你在电路描述中写道它产生一个正弦波形，我把它解释为一个正弦波形的PWM图像)?
亲爱的迈克尔,
PWM是在所有正弦波逆变器中产生纯正弦波的标准数字方法。但理想情况下，它是一个SPWM，可以在输出端解释为完美的正弦波。
然而，只有在使用变压器或通过使用电感和电容时，这可能是正确的。
说到这里，即使没有电感器或滤波器，当使用SPWM时，负载最终将输入解释为正弦波，尽管有点粗糙。
因此，如图所示，理想的第二电路应该有SPWM输入，而不是统一的PWM输入。
亲爱的swagatam,
在第二电路中，我不明白IC 555如何导致电路产生纯正弦波，即它如何产生正确的PWM。你能解释一下吗？
亲爱的迈克尔,因为没有trafo的很难获得,但是您可以添加一个LC滤波器的输出波形为sinewaveform雕刻,您可以参考以下类似的概念,将有助于理解在trafo输出端波形转换。
//m.addme-blog.com/modified-sine-wave-inverter-circuit-2/
请告诉我齐纳二极管是如何工作来达到死区时间的。
齐纳二极管确保晶体管只在触发电压过齐纳值时导电，在此之前晶体管保持关闭状态
谢谢你的及时回复。你的电路非常有用。你的想法使用了简单的电路，但效果非常好。
欢迎你，很高兴你觉得有用
亲爱的Swagatam，
非常感谢您的回复。是的，你说得太对了。电梯之前没有到顶楼，但现在我的h桥灯终于亮了。
问候,那个宿舍叫赖茨
欢迎你，雷兹!
亲爱的Swagatam
我有一个关于主绕组中心抽头的问题。我知道变压器是如何和为什么工作的。从你的设计说明中注意到以下几点:
“在mosfet的门的齐纳二极管引入了一个轻微的延迟时间或死时间之间的mosfet传导，并抑制了任何可能性的两个mosfet在一起，即使是几分之一秒。”
由于mosfet不能在一起传导，那么是否有可能在没有中心抽头的线圈上使用这个电路，将两个mosfet的漏极连接到线圈的一边，线圈的另一边连接到+12V?我这么问是因为我在考虑用12VAC电路驱动消磁/消磁线圈。我有一个核心从一个旧的12VDC自动螺线管方便，我想使用。可能需要提高频率。
感谢你提供了一个很棒的网站。我从评论和你的回复中学到了很多
那个宿舍叫赖茨
谢谢你那个宿舍叫赖茨,
你想象的方法可以简单地使用一个mosfet和一个输出振荡器，如IC 555，然而，这将不会产生推挽效应，这成为使用全桥网络的主要目的。
通过使用一个单一的mosfet，单一的绕组拓扑，你可以消除中心抽头混乱，但从次级输出将是一个单边波形，而不是一个交流波形。
我希望你明白我的意思。
下图中的PWM 555，帮助irs2453d IC产生正弦波
它应该设置为最小200Hz，55Hz不会给出正确的结果
先生，如果我把它留在50Hz到55HZ之间，pin3的555定时器和IC IRS2453D保持在50Hz，会有什么效果?
Kabir，你指的是哪个555克？下图中的第一个555或PWM 555？
先生,
我改变了1k和c2，成功实现了50HZ;但问题是频率并不是固定在50HZ，而是波动到55HZ。当电源关闭又打开时，当你再次测量时，你会看到它从50HZ变化到55HZ左右。因此你必须重新设置它。的帮助。
Kabir，你在哪里测量频率？请在555 IC引脚＃3中检查。.OR您可以使用固定电阻替换预设，以永久地修复该值。
先生，我已经提到了链接;如果我用15v替换zener，电阻10k 1/2watt是否需要更换?或者9v 1watt zner会给我15v输出?
Kabir，在发射极的输出电压将比齐纳值低0.6V左右。
该15K可用于15V齐纳....这个电阻决定了发射极电流和齐纳的安全工作电流。
先生，我怎么能从60伏的太阳能板中得到12伏来驱动我的电路，就像你在全桥一侧使用33k 10瓦的R而得到15伏一样?我用了33k 10watt，但是电源电压是60v，因此我得到了15v，当我连接到电路时，电压下降到1v，电路没有功能，我怀疑是电源电压差异导致了这个，帮助。
Kabir，你可以使用BC546发射极跟随晶体管，如下图所示:
//m.addme-blog.com/2014/11/48-v-inverter-circuit.html
先生，那么555定时器应该在哪个频率上给全桥状态以获得5HZ的输出?
它将是相同的频率，即50Hz，需要为IC 555设置，最好是50%的占空比。
这个占空比可以改变，以调整输出交流的有效值
Kabir，两个壶是PWM设置，相邻的1K电阻和C2帽可以调整频率。
先生,
全桥侧有2个锅，请问哪个是设置频率的，另一个如何设置占空比?我已经有频率肉了。
愿真主保佑你，保护你免受意外的威胁，阿门。
非常感谢。
欢迎你，愿上帝保佑你！
对不起，我的问题太多了。
我可以使用降压变换器最大限度地输出电流和稳定电压到我的铁氧体铁芯所需的电压水平，然后馈电到全桥段?
不需要Buck变换器，适当减小输出绕组.....
谢谢你的回复:非常正确，先生。
我改变了禅宗二极管从7 v 3.5 v,它成功地开我的IRFP450,和扶轮基金会绕组我改变SWG 30 SWG 10(链)5 o为初级,40调5(链)二级思考,输出电压会降低,但无论如何，电压保持其(当我施加12V输入时，230v直流)，如果我移动到24v输出增加到430。我的意图是直接从太阳能电池板应用60v。在这个阶段，当我施加60v的电压时，输出将高达1000电压。但是在你的555定时器助推器中，你的主调是50次调是200。这正是我的第一个绕组和实现320v dc时，我应用12v，这就是为什么我改变次级绕组40调谐意图降低电压。帮助
初级绕组最好与电源电压相等，对于60V，必须使用60匝。为了降低输出电压，可以减小输出绕组的匝数。
谢谢你先生,
先生，如果我改变铁氧体trsf输出的电容值，从22uf/400到2200uf/450我的输出会有什么影响;它的电容变化还是输出负载应该有一个修改?
如果滤波器电容值增加，输出响应将改善，但输出电压可能因此而增加，这将需要使用PWM调整进行校正。输出负载不需要任何更改。
先生，我已经注意到我的问题了，IRF547在电路中，我已经换成了IRFP450，它阻止了电路工作;稍后，我只是提到你的555定时器DC到DC升压转换器，我只是消除了10k和9v z从电路和电路现在工作完美。但我用12v电池测试了它，达到了320v直流输出。先生，我的问题是当我使用60伏的太阳能板输入，输出电压是否会改变?我的铁氧体磁芯初级绕组是50调5股20swg，次级绕组是200调单股20swg。你可以看到我在电路中改变了你的SWG规格;这是因为我确定了我的逆变器的输出负载和线规的最大电流，0.5mm似乎不能承载高负载的电流，1.00mm似乎不能承载高输入电流。但如果我错了，请纠正我的假设。
嗨Kabir, 9 v稳压可以减少一些低价值,说4.7 v等由于齐纳有助于实现inveter的死亡时间是重要的安全功能……总之60 v输入,tafo需要相应的标注和绕组可以改变任何所需的输出设计。
与其使用单一粗线，不如并行使用许多细线，以获得更有效的响应....代替20SWG，尝试一些30SWG并行。
…确保IC 555的工作电压为12V，而不是60V。
休息一下，一切都会好的。
用10股30SWG代替5股20SWG…
先生，请紧急帮助我，
我构建第一个电路之前测试会喜欢确保curret齐纳二极管的极性,正如你说,mosfit将进行基于555定时器的正面和负面的脉冲,因此通过查看电路可以看到,齐纳二极管正面临积极mosfit他们所有人,当脉冲为正时，mosfit中的一个将不导电。或者就是这样。帮助
卡比尔，齐纳二极管在第一个电路中被正确放置。
来自BC547s发射器的正极将通过齐纳阴极进入mosfet门。
齐纳二极管不像整流二极管那样工作。
谢谢你的回复，希望你一切顺利。我有一些问题，我应该用哪个电路?变压器和电池的额定值是多少?那是正弦波还是方波逆变器??
如果你对第二个电路进行积分，它就会变成一个正弦波。
变压器和电池额定值可以根据变频器电源要求......
先生，我已经在proteus上做了这个，但还没有得到想要的输出，你能检查一下吗??我要为我的大学项目做一个100瓦的逆变器。需要你的帮助先生
asad，对不起，我不能验证一个软件解释，但我可以保证，这个逆变器将执行指定时，实际上没有错误。
您好，先生，您能帮我看看12v dc到60v dc 100w的电路图吗?谢谢
你好ERic，你可以试试下面文章中的第二个电路概念
//m.addme-blog.com/2014/05/generating-electricity-from-road-speed.html
你好先生,
最好的祝愿
先生，你能帮我做一个逆变电路，交流电压的脉冲功率为500瓦吗?这样，如果有500瓦的灯，灯就会闪烁，而闪烁的节奏可以用一个频率至少为50Hz的电位器来设定，最大频率为100hz。
感谢我的问候
你好宁拉，对不起，我无法妥善了解你的要求和电路的应用需求
对不起，先生，如果由于某些因素，这与你的想法相反，实际上我想创造一系列电钓来输出脉冲交流电压，……
如果我的请求与您的相反，请再次原谅我
我的问候
宁静，你的意思是说你想要一个220V发生器电路，具有可变频率调节吗？
卡盘，您可以使用2N2222代替2N3053
您好先生，我没有看到您的回复，请在这里回复我，以便我将继续我的项目谢谢
先生
如果你收到我的邮件
Ningrat，我没有收到任何邮件，
请再次发送或在下面的论坛中发布
/论坛/论坛/ electronic-circuit-discussions
在这个论坛我是管理员。
你好，先生，我需要你的帮助
我正在设计一个数字显示电路，它是一个在MA Country等2N3053接区中找不到的组件。是任何其他晶体管用于更换，也是相同的配置它确实如此????谢谢
我已经在另一篇文章中回复了同样的评论
你可以用2N2222代替
你好,先生
我希望你永远健康…
先生，如果我能发邮件给你，因为我想讨论一个方案，我发现很难在这个论坛中附上方案
你好，Ningrat，长期咨询，你可以在这里注册并开始发帖
/论坛/论坛/ electronic-circuit-discussions
或者简单的讨论，请使用我的电子邮件admin @ homemade-circuits.com
先生,
也许你有建议dc转换器电路12伏到300伏的直流电转换成220伏的交流
您可以尝试在本文中解释的电路，可以使用上述555电路级更换IC
//m.addme-blog.com/2013/09/half-bridge-mosfet-driver-ic-irs21531d.html
我试图用S8550 -S8050更换晶体管，一系列工作非常谢谢你
我的问候
这是伟大的Ningrat，恭喜你
非常感谢，先生。
先生，如果我可以用其他类型的晶体管替换BC547和bc557，可能是BD139和BD140或s8550和s8050?如果可以，我是否需要更改其他组件的值?
我的问候
是的，你可以，但这将是不必要的成本....
不需要更改其他组件。
我需要一个电路备用自动充电器，用于充电12v的电池，最大电流为2安培，这个电路将安装在逆变器中。
自动的问题是:
1.电池充满时自动切断充电电流
2.断电时逆变器自动开启
3.当电源火焰返回时，逆变器将自动关闭。
非常感谢我的问候
Ningrat，你可以试试下面这篇文章的第二个电路
//m.addme-blog.com/2011/12/how-to-make-simple-low-battery-voltage.html
充电输入可以从任何合适的电源获得。
你好,先生
你能再帮我一次吗，我必须用铁氧体变压器来安装充电器电路，我要把我做的逆变电路插进去。
我一直在用用铁氧体变压器的备用充电器，我想如果电路用铁氧体变压器会比较方便。
非常感谢我的问候
宁格拉，请提供您的充电器的技术规格
一个紧迫的问题，为什么我想制造这个逆变器，因为在我经常停电的地区4小时
如果有可能的话，它会对我有很大帮助
非常抱歉，先生，我有太多的问题把我搞糊涂了
实际上，我需要一个简单的电路使用变压器铁氧体逆变器，可以用于供应家用电器，如水泵，风扇，电视和其他类型的感应电动机。
该电路可能能够使用IC TL494，NE555，因为该部件很容易在我的区域中，有一些电路在我的区域宽IC3524,3525，IR2153和其他类型中使用罐中非常困难的电路
Ningrat，你可以试试上面解释的IC 555为基础的铁氧体电路，它肯定会满足你的目的....
或者您也可以尝试以下设计
//m.addme-blog.com/2013/10/modified-sine-wave-inverter-circuit.html
先生,
系列如用于转换高频到低频
四个mosfet开关在低频50hz为执行负载上的50hz交流
如果电路的输出被转换成直流电压使用二极管桥，然后直流电压被转换回交流电压它可能是什么?
系列如什么可以变成直流电压低频交流电压在这个问题上?
铁氧体铁芯只能在高频下工作，所以我们的家用电器一开始是用高频把电池电压提升到220V，然后再把它转换成低频。
如果我们更改RT和CT的值以获得50Hz，无论是可以应用于铁氧体变压器吗？
我的意思是一串额外的输出变压器，它会变成50Hz 50kHz的频率
铁氧体变压器应该连接到第一个频率为50khz的图上，下面的电路需要设置为50hz ....
负载或器具可以直接连接到mosfet的下电路。
从顶部电路的50khz通过桥式整流馈送到第二电路
先生，这个电路产生50kHz的高频交流电压，是否能转换成50Hz - 60Hz之间的低频交流电压
Ningrat、Rt、Ct在第二电路中的值决定了负载的50Hz频率。
你可以在IC数据表中得到公式
谢谢你先生,
我找不到超过10安培的二极管。有最好的解决方案吗
你可以试试6A4二极管，看看是否工作正常。
你好先生,
我非常感谢你已经屈就来回答我的问题，张贴了一个逆变电路NE555集成电路，工作在铁氧体变压器，我真的希望你不会感到无聊，如果我将问更多关于这个电路。
我祈祷上帝保佑你的家人
欢迎您的光临!!你可以随意发表新的评论
我的另一个Qestion先生,即时如果我想修改一个低功率逆变器少说50瓦特请和我将改变或。我可以改变高电压互感器或我将添加更多的晶体管pararal请哪一个我应该要做的吗? ?
你想做些什么修改?
谢谢你先生
安= 1W / 230V
= 0.004348 ? ?
是的,是正确的。电流的测量单位是安培。
目前与放大器相同吗？
谢谢先生，愿上帝再扩展你的想法
如果我得到你，例如，如果我的目前是9瓦，我的电池是100A的答案是100/9 = 11.1 * 0.6 = 6.6小时？
它应该是负载电流，而不是加载瓦数......你的程序是正确的，但是到达9瓦，你必须申请电流。
电流可以用9瓦特除以负载电压得到。
先生，请帮助我，就像你对我们做的一样。请指导我如何计算电池毫安。假设电池是12v 100mAH，连接500瓦逆变器，如果我连接7个手机充电器，每个6瓦和9瓦节能灯，电池充电需要几个小时才能完成
我猜你的意思是100AH电池??
你只需将电池AH与负载电流除以，并将结果乘以0.6，这将给你大约的电池备份时间。
你好，斯瓦塔姆先生，我设计了一个逆变器，它工作得很完美。但我的问题是“散热器没有连接风扇，它太热了。”我需要一个自动风扇电路冷却散热器，每当它开始加热风扇将自动吹，每当它停止加热风扇将自动停止....谢谢
你好，chucks，你可以试试下面的概念
//m.addme-blog.com/2015/03/fan-speed-controller-for-heatsink.html
Domnule Swagatam Majumdar，我想我可以用它作为逆变器，它可以与中央白蚁的电子管相连接，也可以与当前的白蚁相连接。pompa consuma 40 w。这是一种可以修改的用法。你可以用英语来表达。请raspundeti。坦克你
好的，我们可以把它放在一个盒子里，或者放在一个盒子里
长官这是怎么回事。是电路吗?如果可以，你可以上传，让我看看它。谢谢
你可以在这里了解细节
//m.addme-blog.com/2013/04/how-to-modify-square-wave-inverter-into.html
电路是方波还是正弦波?如果方波在哪里附加斩波器，使其修正正弦波?谢谢
是方波，在NPN/PNP的基础上加斩波器
我用的是一个简单的变压器。当我按下ctrl+E，但告诉我如何计算这些值，如初级电感，次级电感等。你能给我推荐一种计算器吗?我的要求如下:一次电压:220V, 50Hz，二次电压:12V, 1A
我已经在这个网站上讨论了如何设计逆变变压器，你可以参考那篇文章。你可以通过上面的搜索框或谷歌搜索找到它。
长官，我能把上面的线路和6-0-6连接起来吗?瓦特怎么样了?
如果电池也是6V，就可以使用
我用12v 0 12v到230v交流电，它能在上面的电路上工作吗?先生
是的，这是可行的
先生，上面的电路能给风扇供电而不发出噪音吗??
为了降低噪音，可以在风扇上接一个电容
先生，上面的电路会给什么电器供电?
它将为大多数使用内部SMPS的设备提供动力
先生，你能帮我看看IC 4047和fets 1kw的图表吗?因为这是我唯一可以使用的IC。谢谢
Eric，你可以试试下面的设计
//m.addme-blog.com/2014/11/48-v-inverter-circuit.html
你可以用fet替换bts，并使用100欧姆电阻与他们的门
我很感激，非常感谢您的网站
嗨，第一张图是变压器的额定功率是多少
你好，戴维斯，它可以按照你自己想要的规格....
请问你能帮我一下吗?我有UPS变压器，但是我不知道它是WATT，我怎么知道变压器是WATT?
在其主线一侧施加交流电源，然后用交流电流表直接测量另一侧导线两端的电流，然后将读数与这些导线的电压规格相乘
先生，请问这个逆变器的功率是多少?
将取决于Trafo瓦数和电池啊容量。
