摩托车事故报警电路

在这篇文章中，我们学习如何在发生事故中进行有用的摩托车事故报警电路，用于将报警信号发送到远处人口，特别是如果它发生在相对孤独的区域。Rayan d'Souza先生要求这个想法。

电路目标和要求

1. 我想要一个有蜂鸣器的电路。
2. 只有当摩托车经过一次事故时，此蜂鸣器才会激活。
3. 也就是说，蜂鸣器应该在发生摩托车的事故时激活。
4. 因此，人们可以意识到这种情况。
5. 你能为此进行电路吗？

该设计

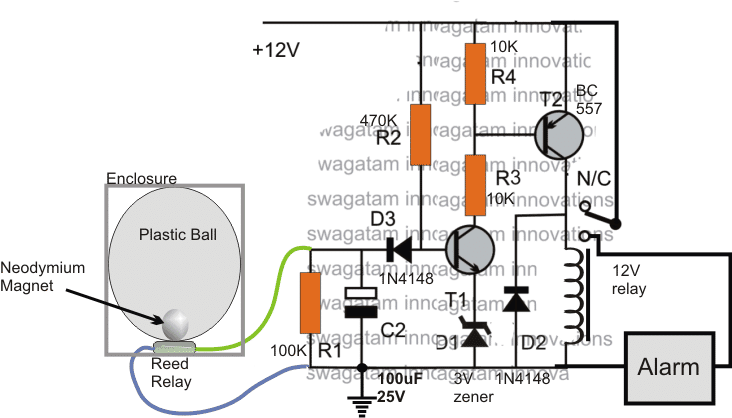

借助上述图中所示的设计，可以在家中建立一个简单的摩托车事故报警电路。

该电路由两个阶段，倾斜传感器和警报级的延迟组成。

可以在设计的左侧看到传感器，由塑料球，小球形钕磁铁和簧片开关组成。

通过在顶部制成的临时孔将磁铁插入塑料中，后来用环氧树脂胶密封。

在球的外侧，胶合继电器开关粘合，使得磁铁和簧片并排躺着，只有球塑料分开它们。

上述情况应该是，只要球未倾斜并且磁体垂直仍处于所示的指定位置，即可将簧片继电器保持开启。

簧片继电器输出可以看到集成了一个延时继电器定时器电路，由一对bjt和相关的电阻和电容组成。

在正常情况下，簧片继电器处于激活状态，T1底座保持接地，延时ON定时器无反应，处于休眠状态。

传感器和电路应该固定在自行车上，这样只要自行车处于垂直站立的位置，磁铁就会保持它在球底部中心的位置。

然而，在发生事故时，当摩托车可以处于倾斜情况时，磁铁将从指定位置滚动并移位，允许簧片开关打开。

簧片继电器一打开，C2就开始充电，延时电路开始计数。

根据C2和R2的值（可以设置5秒钟的延迟），C2充分充电并触发T1传导。

这又在T2和继电器上开启，发出警报，并告知人们关于Mishap。

当摩托车垂直举起或电池电源断开时，警报停止。
