在家中制作此电台转发器电路

这篇文章讨论了一个简单的无线电中继电路，它可以由任何新的业余爱好者或无线电爱好者建立，使用普通的发射机和无线电接收器进行远距离通信。

在本文中，我们将看到哪些广播中继器是什么，如何在业余爱好实验室中建立一个。最终，您可以在本文中为提出的全双工通信器设计构建一个微型转发器站。当您在营地或用作对讲机或某些类似的应用程序时，这可以用于短距离通信。

注意:在进行本项目之前，请严格遵守当地和国家政府实施的规章制度。

什么是收音器中继器

在这里我们正在服用无线电话机举个例子。可以进行半双工通信设备，这意味着通信在一个方向上发生在一个方向上。例如：人'A'可以通过对人的对话对人的B'进行谈话，但人们的B'无法同时回答，反之亦然。

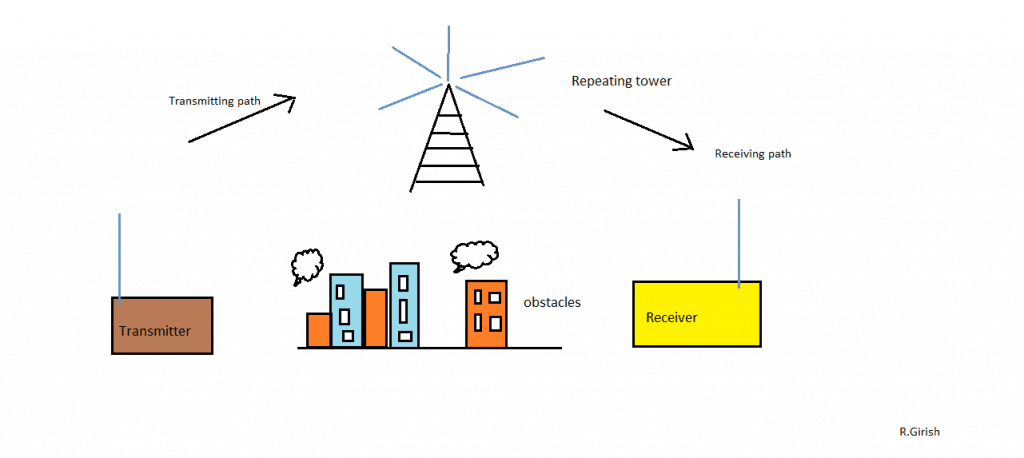

During propagation of modulated signal from walky-talky ‘A’ to walky-talky ‘B’, there could be obstacles between them, such as mountain, buildings, trees, etc. These obstacles could potentially reduce the range of the propagated signals, thus the person at the receiving end may hear broken signals.

为了避免这种问题，我们选择了无线电转发器。无线电转发器将发射的信号重复到更大的范围，甚至超过100公里，以确保接收方收到清晰的信号。

换句话说，中继器扩展了正在传输的信号的范围。

转发器站位于山顶上，使得它可以从节点接收最大信号，并重新传输到单个或多个节点，信号较差的信号。中继器必须在发送节点的范围内，只有那么转发器可能能够将信号重新广播到多个节点。

全双工通信器设计：

全双工通信是一种双向通信，其中两个各方都能够同时通信。为了保持设计尽可能简单，我们使用标准的FM收音机作为接收器和简单的FM发射器。

我们需要两台调频收音机和两台发射机来建立全双工通信。在两个通信装置之间放置中继器以扩展信号。

全双工通信的一个很好的例子是电信，所提出的设计类似地运作。调整集合'A的FM接收器设置为设置'B的发送器，并调整B的FM接收器设置为“变送器”。因此，我们可以实现它们之间的同时沟通。

给定的发射机设计可发射达200米在最好的情况下。调整调整电容以调谐发射器。

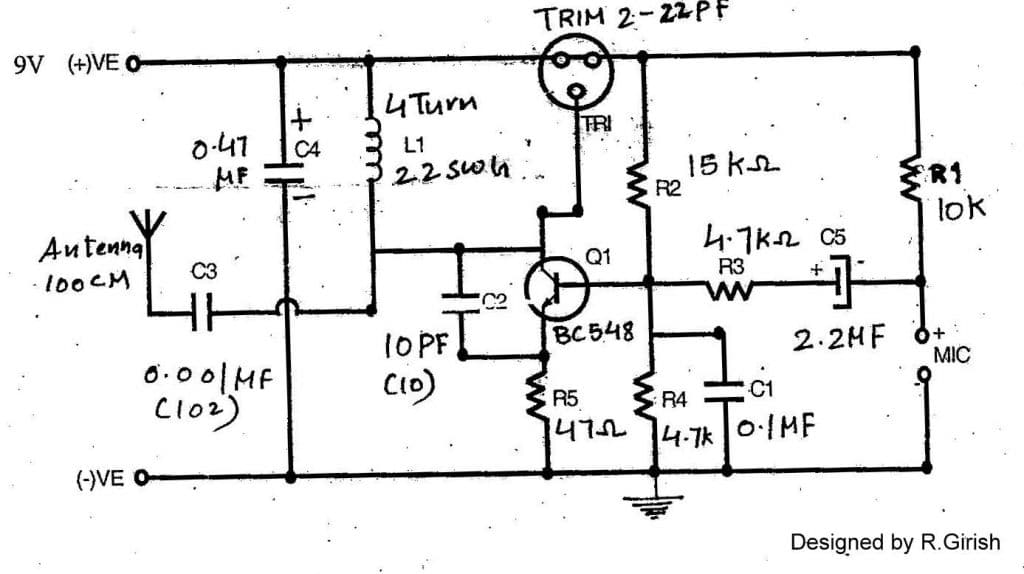

FM发射机拟建无线电中继电路原理图:

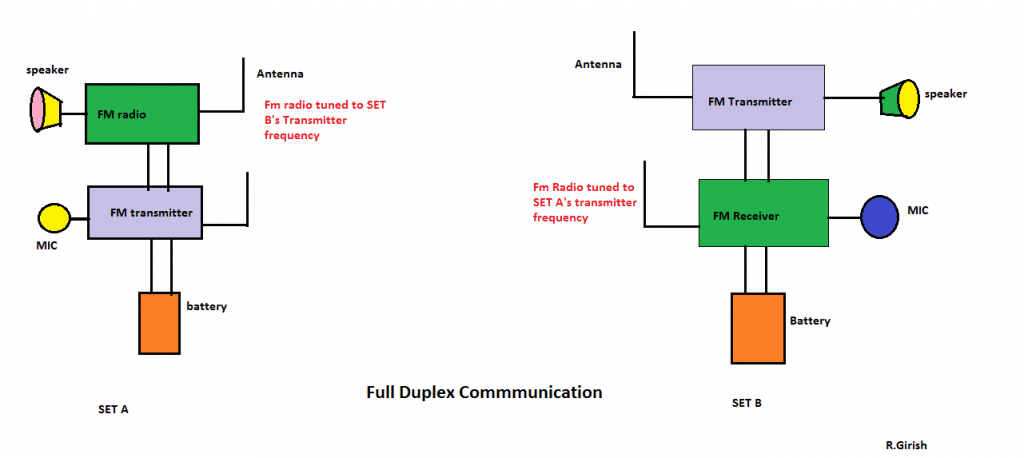

全双工通信:(没有中继器）

中继器设计：

给定的无线电转发器电路是两个通道设计。信道由一个发送和一个接收频率组成;在这里，我们有两套。

现实世界中的无线电中继器由若干个频道组成。这里需要两个FM发射器两个接收器(FM收音机）对于2个通道设计。我们可以使用它变送器电路如上所示。

当转发器在传输和接收之间进入时，整个系统会略微复杂。让我们假设一些因素并模拟这种情况：

·让，设置'A的传输频率为90MHz。然后在中继器处的接收频率必须是90MHz（RX1）。让TX1的重复频率为92MHz。然后设置'B'处的接收频率必须为92MHz。同样对于另一个频道。

·中继器中使用的所有频率不得多次使用多次。例如：TX1处的90MHz，并且在转发器电路的任何位置都不应使用此频率。

·为了避免混淆，在通信前必须明确发送频率、重复频率和接收频率。

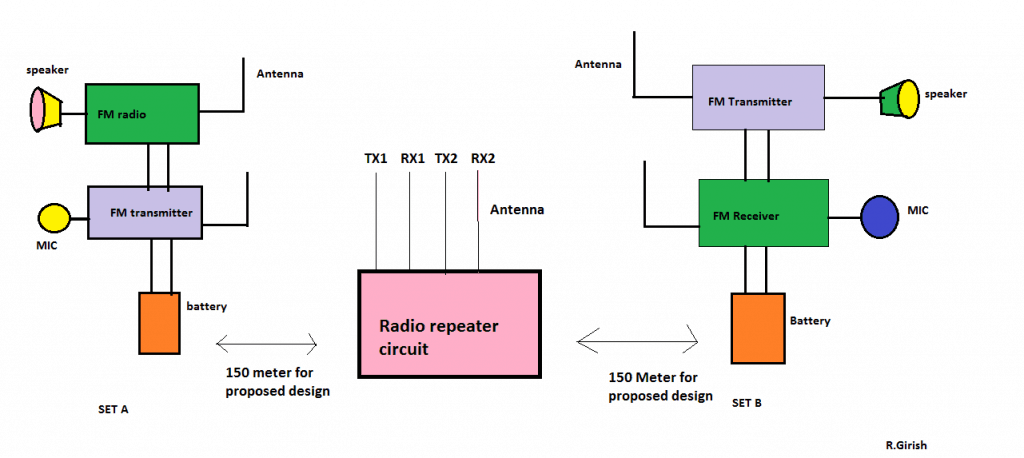

注:此处节点表示一组发射机和接收机。假设节点与中继器之间的距离为150米;它的大小取决于环境和天线长度。在这个项目中使用灵敏度高的收音机。

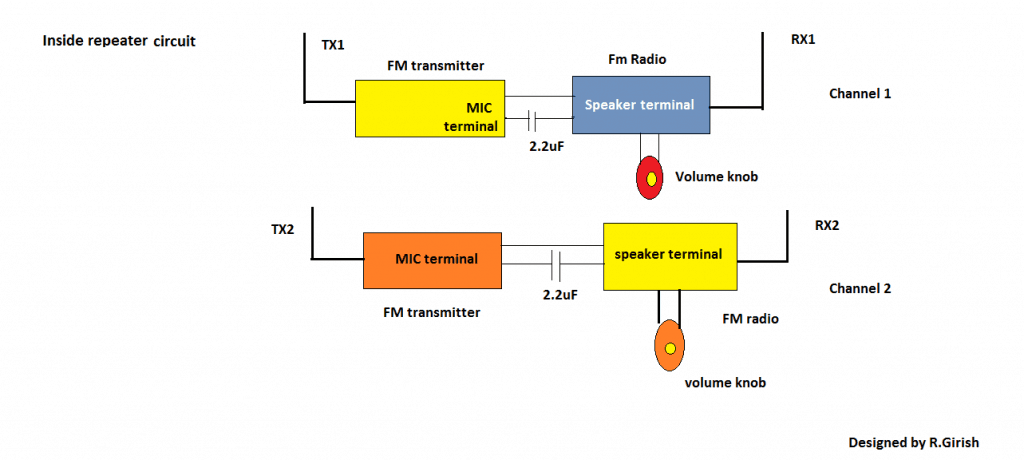

中继器图:

注意:调整音量旋钮，使适当数量的音量进入发射机。不要把音量调到最大，否则在重传时很有可能失真。
