接触式麦克风可以用来检测附着在各种表面上的异常声音。当电压加到它身上时,它也会发出声音。在一个基本的前置放大器电路的帮助下,它也可以用来电气化原声吉他,放大是一个必须。
作者:Ajay Dusa
压电片作为传感器
压电片变形时产生电压。压电元件在您需要检测振动或敲击声时非常方便。您可以使用这些tap或敲打传感器很容易通过读取输出电压。它们也可以用于一个非常小的音频转换器,如蜂鸣器。
这个技巧是前置放大器——一个用来匹配压电信号的基本电路。
由此产生的压电/前置放大器组合可用于电吉他。
线路图
电路操作
电池提供+9伏特,连接到JFET设备的源MPF-102。该电压通过源电阻1.5K连接到源上。
这个放大器的一个端子与输入和输出信号相同。这个端子是JFET排放端子。
由于这个原因,我们有时称这个放大电路为“共用漏极电路”。漏极电阻220k连接电源到电池的接地端子。
使用强积金- 120
电路中使用的主要元件是MPF-102晶体管。
在无信号条件下,偏置电压导致JFET源产生非常小的电流。该电流将源电压设置在电源和地面之间的中间点。
这是大多数小信号或模拟音频放大器推荐的偏置设置。它允许失真前的最大信号。
信号通过门电路电阻3.3M进入放大器。3.3M的电压降是JFET栅的输入信号。这个信号是交流电压。
JFET是如何工作的
信号进入JFET,这是一个放大装置。源和栅极之间的差设置了电阻560 Ω上的压降。
正常情况下,通过电阻560 Ω的偏置电压保持JFET通道在一个中等阻值。偏置电压是直流电压。当我们施加一个信号时,输入信号通过电阻560 Ω改变负偏置电压。
门信号的变化导致JFET的变化。由于这个原因,或多或少的电流通过JFET。
源电阻1.5K将电流变化转换为电压变化。因为输入信号控制通道宽度。也就是说,小信号控制大信号。在我们的例子中,JFET栅极电压控制JFET源电流。这个结果在《放大法》中。
输出信号出现在信号源和地面之间。4.7uF电容屏蔽电路中的直流电压,但通过放大的交流信号。
栅极比接地端负得多。现在输出穿过源和地面。但我们已经把源头和供给联系起来了。
那么源端比接地端更正。门极为负,源极为正,输出信号通过电容4.7uF从放大器输出,在电阻220k处出现。这个电容器阻挡直流电并且只通过。

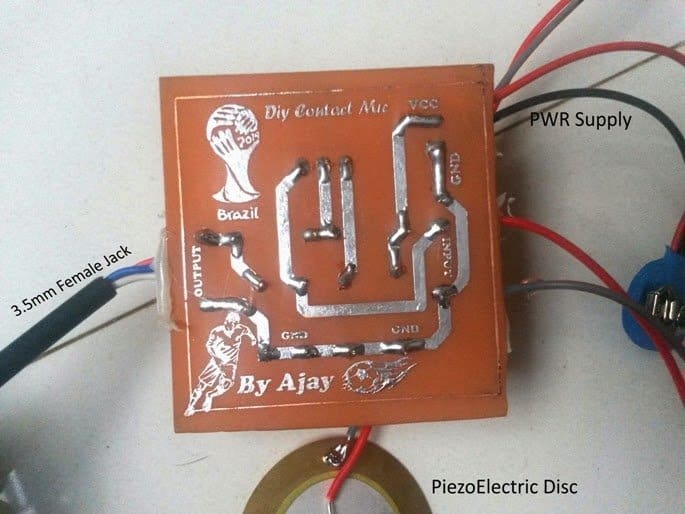

以上介绍的DIY触点MIC电路的PCB设计

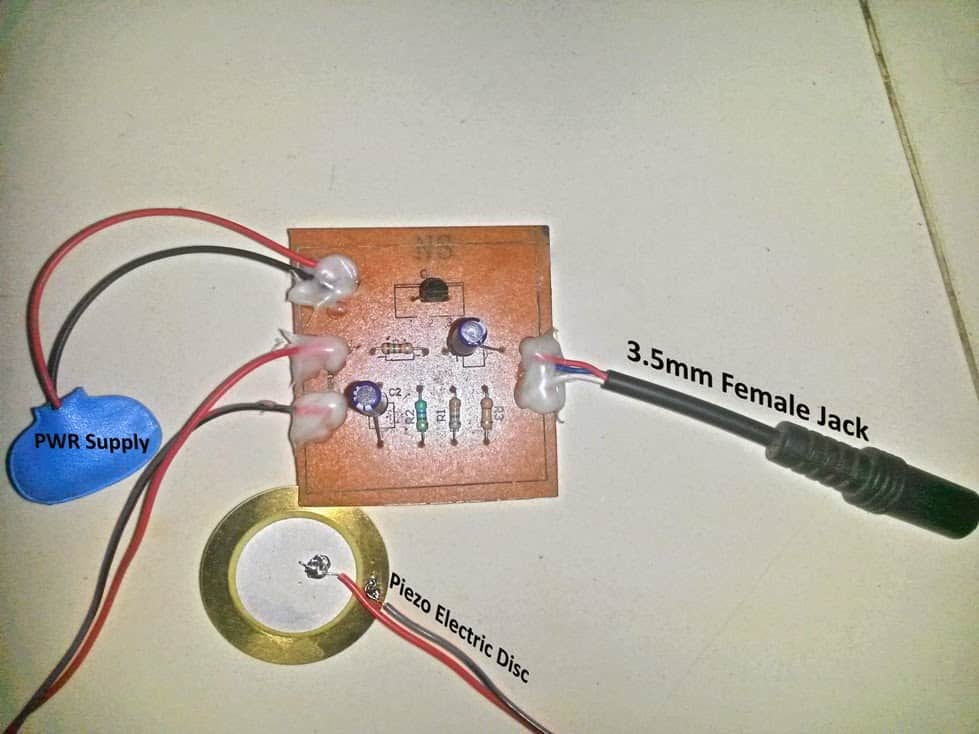

以下是由ajay Dusa先生制作并提交的DIY接触式麦克风原型图
