下面的文章将讨论几个非常简单的入侵检测电路，或称蚂蚁盗窃警报。提出的设计很容易构建，但功能非常有效。
电路的工作原理
一个入侵警报基本上包括一个传感器和一个触发级，它们一起工作以产生所需的检测。
传感器检测到入侵者的存在，而触发阶段通过立即发出警报响应传感器检测。
触发级可能包括一个电压/电流放大器级，配有一个继电器驱动器级以及一个定时器级，用于在消除威胁后保持触发打开，以提高安全性。
传感器拍通常更复杂，因为它是负责检测威胁的主要部分。
一般来说，大多数高端防盗报警器都采用红外传感器来检测体温，但在这里，我们将尝试实现合理的相似结果，但在拟议电路中使用普通的传感器阶段。
您可能还想构建这个PIR防盗报警电路
使用普通导体作为传感器的入侵者警报
这可能是其中最简单的一个。如电路图所示，传感器是一根普通的细导线，它铺设在限制区，任何侵入该区域的人都会碰到导线，在这个过程中，导线会被打断。
一旦电线断开，晶体管就可以接收所需的基极驱动，并发出警报。
使用压电式声音传感器的入侵者警报
这个电路是基于一个廉价的压电元件的声音检测。
整个系统可以固定在门或受限入口的上方。如果有入侵者试图闯入，门会立即被干扰并激活连接压电传感器，以及前面的报警电路。
使用激光束的入侵者警报。
今天，玩具激光束发生器设备非常流行，可以很容易地从市场上买到现成的。
这个玩具激光束可以有效地实现作为报警传感器．如图所示，通过精确角度的镜子反射的激光束可能会聚集在受限区域。
最后的反射指向一个目标LDR触发电路．如果有入侵者试图侵入，这个人将至少阻挡一个反射，从而中断LDR上的激光通道。
这将导致连接的驱动电路的瞬间触发。
带有按钮关闭功能的入侵者警报
锁定激光激活报警的上述设计可通过按钮关闭功能进行修改。
下图显示了如何使用单个SCR实现，而LDR和激光器设置保持不变。
这个想法是库尔迪普提出的
只有在LDR上设置激光点后，才应打开12V输入电源。
亲爱的先生Swagatam
我赞扬你这种帮助他人的精神。在我69岁的一生中，我从未见过像你这样的人。谢谢你一直以来的帮助。我始终牢记您的好意，并祝您成功、健康。我希望我的英语是如此好，我可以称赞你，因为它值得。先生，我会按照你的指示去做。
致以最亲切的问候
梅尔达德
没问题，亲爱的Mehrdad，我很乐意帮忙!而且你的英语很好，我听不懂。
好的，那么如何帮助我在实验室里用一个简单的防盗电路图呢
Swagatam爵士
你好先生，非常感谢您的帮助。我做了编辑电路，延迟发生了，但因为我需要更多的延迟，我用1000 Mf和2.2 MR替换C2和R2，我得到了90秒的延迟，这是完美的，可以解决我的问题。你认为这些改变不会使电路坏吗？
再次感谢亲爱的斯瓦加坦。
祝你一切顺利
梅尔达德
这太棒了，梅尔达德，你所做的是正确的，它不会以任何方式影响电路，除了增加延迟。您也可以尝试添加一个1N4148二极管与BC547发射器串联，这将允许您降低1000uF值，并仍然获得所需的延迟。
亲爱的先生Swagatam
你好我希望你没事。我组装了你向我建议的两套电路，带有两个9v继电器：一个是8针380欧姆，另一个是5针380欧姆（我的温度计显示了这个电阻值）。我也用2N2907A替换了两条电路中的T2（BC557），一切都很好，两条电路都工作得很好，直到一小时前，我需要用8针继电器替换5针继电器。不幸的是，这个是180欧姆；我注意到这个电路的T2在更换继电器后死亡。我认为这是因为更换继电器的阻抗（电阻）较低。如果我是对的，请你帮个忙，并告诉我：
1.如果有可能增加一个与线圈串联的电阻，将180欧姆继电器的电阻增加到380欧姆
2.我可以用2N2905A代替2N2907A（BC557）吗？他们似乎是一样的。
3.还有一个无关的问题:我在一些电路中看到，4个陶瓷电容器被放置在桥式整流的4个二极管上，以消除市电供应的嗡嗡声。请告诉我这些电容器的价值是多少
提前谢谢亲爱的斯瓦加塔姆
问候
梅尔达德
亲爱的Mehrdad，2N2907应该能够轻松处理180欧姆继电器，因为2N2907的额定电流高达600毫安。你把续流二极管连接到继电器线圈上了吗？如果没有这个二极管，晶体管会很快烧坏。
是的，2905也可以用作继电器驱动晶体管。
跨桥二极管的电容器可为0.1uF
亲爱的先生Swagatam
你好非常感谢你对我所有问题的宝贵指导。不，先生；我很懒，没有在继电器线圈上连接续流二极管。再次感谢您，先生，并祝您一生中万事如意，因为您慷慨地奉献了大部分时间，并且没有任何帮助他人的期望。先生，我相信那些充满感激之情的人一定会在你的生活中发挥作用。
亲爱的Swagatam，关于总是在78xx稳压器ic的输入和输出端连接一个随心所欲的(我希望我用的是正确的词)二极管，你的建议是什么?
致以最亲切的问候
梅尔达德
谢谢你的友好的话语，亲爱的Mehrdad，我很高兴我的建议帮助了你。
对于电压调节器，输入端和输出端之间的二极管不是严格强制要求的，尽管这样做是一种良好的做法，因为它可以保护IC免受调节器输入端因输出端存在滤波电容而意外短路的情况。
亲爱的先生Swagatam
你好非常感谢你回答我最近的问题。你是我解决电子领域问题的唯一希望。亲爱的工程师先生，您的盛情给我留下了深刻的印象，祝您健康、成功。
致以最亲切的问候
梅尔达德
谢谢你亲爱的梅尔达，我总是很乐意帮忙。请继续努力！
Swagatam爵士
你好，先生。我组装了你的第一个项目，效果很好。谢谢你们有趣的线路。如果你能告诉我如何在这个电路图上做一些修改，我会非常高兴，这样我放的继电器而不是汽车警报器可以在大约2分钟后激活。
祝你成功
梅尔达德
这太棒了，Mehrdad，你可以尝试以下设计，在一些延迟后，在传感线断开后打开继电器。
继电器线圈两端的二极管可以是1N4007二极管。
你好，亲爱的斯瓦加坦，
希望你一切都好。
如前所述，我根据您的指示修改了2条电路，将电路启动延迟90秒。
我在电路的2个继电器上添加了一个警报，并在一块原型PCB上安装了2个按钮开关；一个连接到冰箱门边缘，另一个连接到冷冻室门边缘**，这样，如果其中一个门打开0.5厘米，警报将继续。
我必须补充一点，我的冰箱已经有一个内置的报警器，当门开了10厘米的时候，报警器就会响。
我昨天完成了电路，必须说它们都工作得很好。非常感谢您的建议和实用电路图。
只有一件事：在旋转的几个小时里，我注意到冰箱的电路警报在没有开门的情况下持续了3次。
我切换了按钮开关的位置，这一次，在门没有打开的情况下，与冷冻柜有关的警报开始响起。所以我得出结论，这些开关工作得很好。
你认为问题在哪里?基地和地面之间的C2 ?或者连接到T1的基极和发射极的1N4148二极管?
先生，我需要你的新指示
祝你一切顺利，亲爱的先生
致以最亲切的问候
梅尔达德
**相关图片将发送到您的电子邮件
谢谢你，Mehrdad，
我猜你的评论是指以下图表:

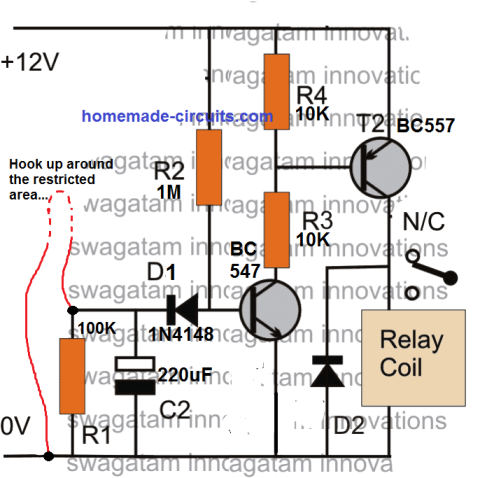

//m.addme-blog.com/wp-content/uploads/2021/08/burglar-alarm-with-delay.png
你能解释一下你是如何把这个电路和冰箱连接起来的吗？我不能完全理解你的问题？
你好，亲爱的斯瓦加坦，
希望你一切都好。
是的,先生,这是最初的线路图,你告诉我添加1 n4148二极管E和地面之间的T1,这样我可以使用小值电容C2(而不是1000,我选择了曼氏金融到达时间延迟)在你的第五个评论。我所做的是为R1选择2.2mR，为C2选择220uF，这样我就得到了理想的90秒延迟。
正如我之前写信给你的，我组装了2个电路，每个电路由1个8脚继电器组成(每个继电器有2个触点连接到T2的集电极和接地，另外2个触点连接到报警器)。
如你所见，我将通过邮件发送图片，我已经做了一个4针公插座;4的2引脚去一个按钮开关在一边和每个电路的R1在另一边。
一旦每一扇门(冰箱或冰柜)打开，相关的按钮触点断开(释放)，警报将在大约90秒后激活。
只有一件事:在接通电源后的几个小时里，我注意到冰箱的电路警报在门没有打开的情况下连续响了3次。
我通过我做的4针插座切换(替换)按钮开关的位置，这一次，门没有被打开，有关冰箱的警报继续。所以我的结论是开关工作得很好。
你认为问题在哪里?基地和地面之间的C2 ?或者连接到T1的基极和发射极的1N4148二极管?
祝你一切顺利，亲爱的先生
真正属于你的
梅尔达德
谢谢Mehrdad的详细解释。我建议你的延迟ON定时器是非常可靠的，永远不会自动开关ON，除非泄漏电流对C2电容充电。所以，是的，按钮会工作得更好，因为它们不能将任何泄漏电流传递给C2。
我看到了您的图片，但示意图有助于更好地了解电路连接。
你好，亲爱的斯瓦加坦
非常感谢您的回复。我给你添了不少麻烦。请接受我的原谅。我先用新的T1，再用新的C2，然后告诉你结果。然后我将试着画出原理图。
祝你健康，斯瓦塔姆先生
真正属于你的
没问题，迈赫达德，如果你还有其他问题就告诉我。
你好，亲爱的斯瓦加坦，
希望你一切都好。
我卸下报警盒，它的按钮关闭了冰箱，用一个新的取代了T1，我把整套设备放在一张桌子上，把万用表放在按钮上。现在，40个小时后，警报甚至一次也没有响；我希望问题出在晶体管T1上，尽管它看起来很健康。
我会让你知道结果的，亲爱的斯瓦塔姆
祝你过得愉快
你的真心
感谢您更新结果Mehrdad，是的，除非C2完全充电，否则晶体管永远无法导通，希望问题得到解决。
你好亲爱的Swagatm
希望你做得很好
我的最后的动作是用一个新的替换T1像你知道先生。大约一个小时后我适应前天冰箱上的按钮,报警了没有门是敞开的,我记得你的黄金句子“晶体管无法进行,除非C2指控完全,希望问题解决”。我想这个问题肯定是按钮的问题，所以我把按钮换成了我会把图片发到你邮箱的那种，问题永远解决了，现在过了24小时，一切都好了。
我像全世界一样爱你，感谢你的努力、耐心和你教会我的一切。
致以最亲切的问候
梅尔达德
很好，Mehrdad，谢谢你更新结果.....希望它将继续以这种方式永久工作……
你好先生
你好吗
非常感谢你的伟大和有趣的网站。我非常感兴趣，需要组装第一个电路，它将通过断开导线激活。不幸的是，我住的地方很少有尖端晶体管。你能不能给我介绍一下其他更常见的晶体管，如SD、BD、2N系列？
你亲切地
彼得
谢谢彼得，TIP127晶体管额定值将取决于警报电流，所以您可以选择任何合适的晶体管，可能能够处理警报负载。
我认为一个小报警系统可以很容易地驱动使用晶体管8550,2N2907，或BD140而不是TIP127
你好，斯瓦加坦先生
非常感谢你解决了我的问题。
你亲切地
彼得
我的荣幸，彼得！
你好，我是肯尼亚的伊曼纽尔。你能帮我一个关于电信的项目构想吗?
您必须在相关文章下发布您的查询，然后我可以尝试帮助您！
更不用说我的人最终消化了你网站上最好的有帮助的技巧，所以我立刻有一种糟糕的感觉，我没有表达对网站所有者的这些技术的尊重。人们非常感兴趣地来看了所有这些东西，现在已经非常充分地利用了这些东西。感谢你真的非常非常有帮助，感谢你得到了大多数人都渴望了解的非凡技巧。我很抱歉没有早点表示感谢。
非常感谢月亮，我真的很高兴你喜欢我的网站。请继续努力！
非常感谢您在教育技术方面的帮助
不客气！
1电路。普通导体作为传感器。
亲爱的先生，我想锁定电路。我把100k电阻放在bc547底座和tip127集电极上，但什么也没发生。先生，我该怎么办？
嗨，Jayanth，它肯定会锁上，请再检查一下连接。但是只有当导体被移除时才会发生闩锁。
不，长官，我又绕了一圈。没有锁。怎么办，先生？
他们可能是您的连接或部件出现问题，有关详细信息，请参阅以下文章：
//m.addme-blog.com/simple-and-useful-transistor-latch/
使用激光的防盗报警器。
亲爱的先生：，
我绕了一圈。它使用12伏蜂鸣器发出10米远红外光束。
但我想连接12v的警报器。当我连接它不发出声音，我认为它需要更多的电流比蜂鸣器。
先生，我怎样增加电流？
您好，Jayanth，TIP127能够舒适地处理高达3安培的电流，所以电流不是问题，您的蜂鸣器的规格是什么？？
先生
我用了12个小蜂鸣器，它和电路配合得很好。
12v警笛喇叭没有规格哈哈哈，它是当地斯里兰卡制造的，这就是为什么…，，，，，，，，，没问题，。我并联2个蜂鸣器，现在声音足够了。我为一个宽度约10米的垃圾场入口制作了这束激光。谢谢，先生。
太好了，杰扬斯，我很高兴你终于成功了…继续努力！
我怎样才能保护我们田地里的檀香树不受小偷或走私者的伤害？如果有的话？
在森林的各个角落连接遥控PIR传感器，并在您所在的地方接收信号
请告诉我激光报警器的工作情况。
你好，先生
我用tip 127晶体管制作了激光触发的喇叭报警器。电路工作正常。我在反馈电阻中使用了1k而不是100k。但我发现，当激光束非常接近ldr时，电路工作（我使用的是市场上可用的带3个按钮电池的普通玩具激光器），如何提高灵敏度，以便将激光器放置得稍微远一点
感谢你
你好，约翰，电路已经太敏感了，实际上你需要降低灵敏度，以允许电路在较低的光电平....为了确保这一点，你可以尝试增加1M电阻到一些更高的值....但我认为没有必要，因为1M已经相当高了。
你把LDR放进管子里了吗?确保你这样做……在测试时，你必须保持反馈电阻断开，一旦激光设置聚焦重新连接。
反馈电阻应该是100k或以上这个值....不需要将其减少到1K。
如果我改变电池电压，我需要改变电阻吗?
对于较低的电池，同样的电路可以使用，但对于较高的电压，它可能需要一些改变
先生，我需要你的帮助。我需要的电路，可以连接到安全岗位或可以直接连接到警察局，而它响。请帮帮我
努尔，这将需要GSM设置，不在我的范围内。
先生，请帮忙。。我制作了一个激光电路，但当我插入它时，它会持续发出嘟嘟声。甚至我将激光指向ldr…
Rishi，请阅读和通过评论学习建立电路的确切程序，如果你只是插入它将永远保持嗡嗡声。
在BC547的底部使用1M电阻，而不是所示的100k电阻，以获得更好的结果
先生，我做了一个激光喇叭报警器（按钮关闭），但它只在干扰时间发出警报，我想继续发出警报。我该怎么修呢谢谢
Chanu，当检测到干扰时，可控硅应该立即锁存(锁定)，如果它没有锁存，意味着你的电路中有些东西不正确……
长官，我能用BT169代替C169吗
如果负载不超过50mA，则可以…。
先生
最后一个电路（按钮关闭报警），在该电路中，我们应该对其上的闸门使用什么，
我需要知道电源输入的两个端子
谢谢你！
对不起，我不明白你的问题…
晶体管的发射极线是接地或负电源线。
嗨，先生，祝你今天愉快，
Pz建议我使用哪个SCR代替C106。以及成本较低且易于获得的SCR。
感谢回复老的评论。
Hi Kuldeep, C106是最常见的可变SCR，也是最便宜的....所以这个可控硅是你必须使用的，没有其他更简单的选择。
变量是一个输入错误，我的意思是“可用”
先生
最后一个电路（按钮关闭报警），在该电路中，我们应该对其上的闸门使用什么，
我需要知道电源输入的两个端子
谢谢你！
谢谢，我会成功的
祝您愉快，先生，
你的博客是世界上最好的。
感谢更新上述文章。我是一个初学者，所以我想知道什么是C106，10uf电容器的电压是多少，C106的通用名称是什么，因为我住在一个小城市。
请尽快回复
谢谢Kuldeep，
C106是一个可控硅，你可以使用任何其他具有1安培电流处理能力的可控硅。10uF可以是10uF/25V的电容
今天过得好吗，先生
我的名字是KULDEEP TRIPATHI，我是一个电子霍比特人，我是这方面的初学者。我看到了你的电路，它是如此的好，但我有一个问题，我想在一个情况下，蜂鸣器手动停止开关在任何干扰的激光光路径，我应该做什么或我如何设计电路以上的情况。您的电路是否满足上述需求，如果不能，请提供我一个合适的电路。先生，请尽快回复。
提前谢谢
嗨，Kuldeep，我将很快设计这个图，并在上面的文章中更新它…。
pz先生，告诉我如果我们穿过激光器，警报会一直响个不停，我想一直响个不停。请尽快答复。
先谢谢你。
Kuldeep
移除TIP127收集器和BC547底座之间的100k电阻，这将停止电路从锁存，并保持蜂鸣器激活，只有当激光被中断
你好，先生
根据你的电路图，我试着组装，但连接到电池，蜂鸣器启动，没有停止，没有lrd的影响
请帮帮我
谢谢提前
你好，高拉夫，
拆除连接到TIP127收集器和BC547底座的100k电阻。
现在，聚焦激光或任何你在LDR上选择的光源。这应该立即停止蜂鸣器。
如果蜂鸣器仍不停止，将BC547正极与底座连接的100k电阻更换到1M左右，再将灯聚焦在LDR上检查，此时蜂鸣器肯定停止，切断光源立即激活蜂鸣器。
一旦上述步骤被确认，保持光线聚焦在LDR上，将TIP127的集电极反馈100k电阻重新连接到BC547的底部。
现在，切断灯将立即锁定电路，永久打开蜂鸣器。
如果您不想要这种永久锁定功能，您可以从电路中消除反馈100k电阻器。
你好,
我用的是ckt的激光版本。我想保护我的自行车，所以我在四个角落用了4根棍子，并在每根棍子上粘了一面镜子。主棒有一个ckt板与LED激光和LDR。激光然后反射所有周围的4个角落，回到主板和落在LDR。
问题是，每次我把它安装在自行车周围的时候，我都要花很多时间来调整杆和镜子的角度。你能提出一个更简单的解决办法吗?
谢谢,
莫汉
您好，在户外使用如此复杂的设置绝对不是一个可行的想法……您可以尝试以下想法来保护您的自行车：
//m.addme-blog.com/2013/10/accurate-infrared-motion-detector-or.html
你好先生
我想知道每个组成部分的重要性。
或者至少它是如何运作的
我试了你上一条线路，效果很好
我从评论中读到，LDR附加的100K是灵敏度，其他的100K被称为反馈
10K电阻，1K分辨率，0.47uF电容的重要性是什么
谢谢提前
你好默罕默德,
10k用于使PNP晶体管的基极更偏向正极，以便在电路未被入侵者触发时保持完全关闭。
1K用于在电路触发且NPN导通时保护和偏置PNP。
0.47uF确保NPN不会被杂散的外部大气电干扰触发。
在双光束系统中，警报只有在第一次警报的设定时间内触发第二次警报时才会触发，我们该如何适应这种情况呢?连接两个串联和使用电容器?
很简单，最后两个电路中，一个将有一个与100k反馈电阻器串联的定时电容器，第二个电路将位于报警指示点的两端，这意味着带有定时电容器的电路将负责为第二个电路供电…
这个设置将满足上述要求
所述第二电路的反馈还与所述第一电路的基极NPN基极连接
谢谢你! !长官，成功了完美会很快把照片发给你的。
欢迎你!
先生，我已经测试了你的激光防盗报警器，效果很好。我已经附上1k在反馈电阻如上所述的评论。我想用555定时器让闹钟在特定的时间嗡嗡响，你能建议我怎么做同样的事情吗?
Ajay，您可以使用标准555单稳态电路并将其引脚2连接到BC547的集电极。
去掉TIP127，反馈100k电阻，只使用从正到BC547集电极的10k，系列1k可以去掉。
..警报器或蜂鸣器应连接在IC 555的引脚3和正极之间。
您好，先生，
我在学校为我的项目制作了激光束电路先生，
我需要你的帮助，先生，做一个开关，当警报被触发时，警报不会停止，直到我关掉警报开关。有可能吗，先生？
非常感谢。
美好的一天还建议,
您可以尝试以下文章中给出的闩锁电路：
//m.addme-blog.com/2011/12/simple-and-useful-transistor-latch.html
将触发器输入与电路传感器连接，并将报警器与继电器触点连接。
嗨,先生
我必须为我的学校项目做一个电子设备，所以我选择了做一个盗贼警报，所以我不知道从哪里和如何开始请帮助我
非常感谢。
你好Lonwabo,
您可以尝试最后一个电路，带上显示的零件，并按照图进行组装，如果您有任何问题，可以咨询我。
技巧127是完美的一个，是很常见的，我看不到任何其他直接替代这种晶体管。
tip127是npn晶体管还是pnp？
对于tip127，我可以使用什么等效物？？？
谢谢。
是的，所有上述电路都需要手动关闭，因为所有包括锁存能力，这可以在必要时自动开关关闭。
当灯光开始下降时，该电路是否自动关闭或手动关闭？？？
我需要“一个需要手动关闭的电路”
请帮助我让赛道变得更容易，“越复杂的赛道越难，这是viva”，，，
亲爱的先生：
设计了一个ne556报警电路作为接收机。但我不知道如何设计一个没有电池的晶体管来控制我的接收器（NE556报警电路）。请尽快给我建议。谢谢。我还有一个问题，你们对设计一个检测老人在家跌倒的电路有什么想法吗。谢谢你介意给我发电子邮件吗yanfang90@hotmail.com．
亲爱的雪，我不明白你的问题。
可设计“老人跌倒”检测电路。
