如何接口4×4键盘与Arduino

在这篇文章中，我们将学习如何接口4x4键盘与Arduino。我们会看到什么是键盘，它是如何构造的，以及如何编程Arduino来接收键盘敲击并在串行监视器中打印它们。

什么是键盘?

键盘是一种小巧的便携式键盘，由一组数字、字母和特殊字符组成，或者是这三种字符的组合。在这个项目中，我们将看看4x4矩阵键盘，它有上述指定的所有三种类型的键。

它被称为4x4，因为它有4行4列，以矩阵形式排列。它有从0到9的数字，特殊字符“#”和“*”，以及从A到d的字母。还有其他类型的键盘，如4x3, 8x8等。最常见的是4x4和4x3。

对于4x4键盘，4个连接从行和4个连接列与微控制器通信，所以总共有8个引脚。

这可能会从Arduino消耗大量的I/O引脚，并为其他外设留下较少的I/O引脚数量，还有其他方法通过利用Arduino的少数引脚来接收击键，这在本文中没有涉及。

施工细节:

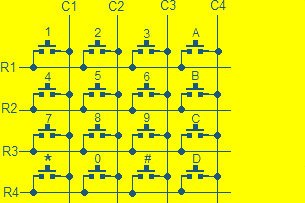

连接电路如下图所示:

从上图中我们可以推断出，每个键连接到一行和一列。当其中任何一个被按下，例如1,R1和C1连接，这个信号会被arduino或任何微控制器接收，并确定按下了哪个键，对于每个键，都有独特的连接。

我们可以从电子商务网站或当地的电子零售商那里得到4x4键盘，或者你可以从上面的图表中制作一个。你只需要16按钮4x4键盘和一个通用PCB。这些联系可以从上面的图表中找到，你自己也可以找到。

Arduino键盘电路图及程序:

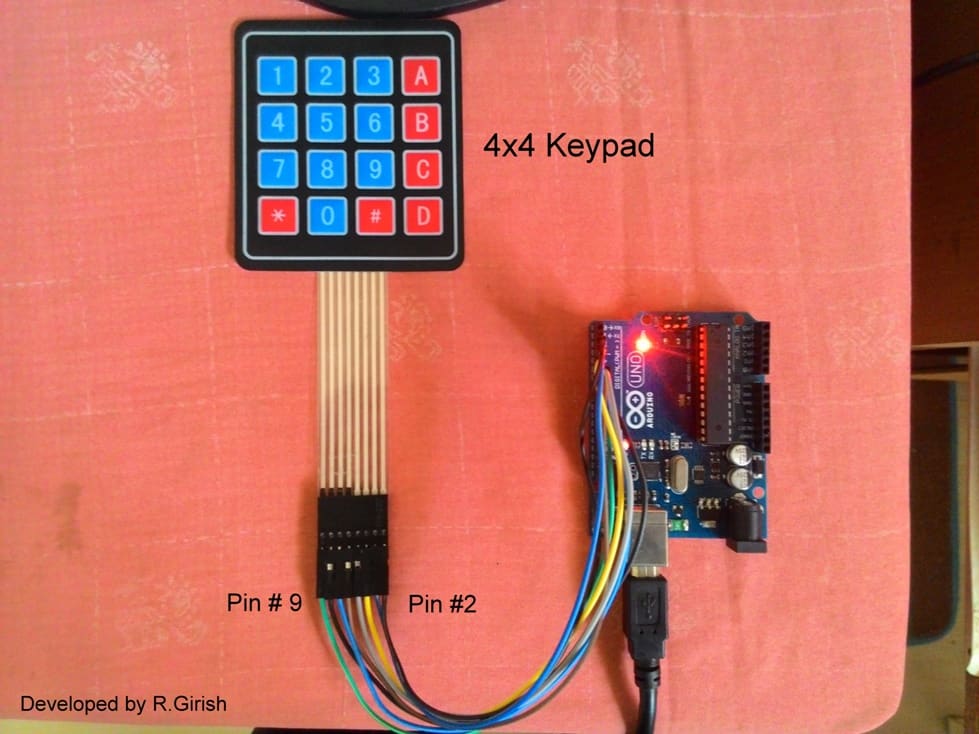

这是一个原型，其中连接是通过使用公公头销。电路的其余部分是不言而喻的。

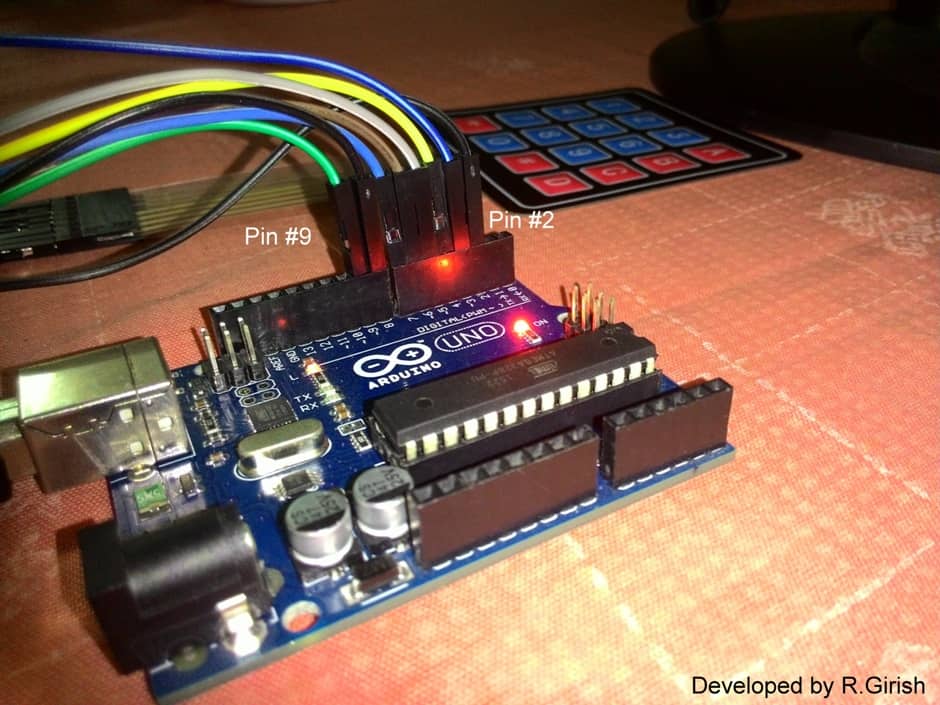

下面是它与Arduino的连接方式:

注意:连接键盘到arduino的引脚时要小心，任何不正确的连接或任何电线互换，都可能会扰乱您的整个项目。

所有的连接是由Arduino和键盘的引脚2号到引脚9号顺序进行的。这都是关于硬件连接的，现在让我们进入编码部分。

程序代码:

//--------------- 项目由R.Girish——/ /
# include < Keypad.h >
const byte ROWS = 4;
const byte COLS = 4;
字符键(行)[关口]=
｛
{'1'， '2'， '3'， ' a '}，
{'4'， '5'， '6'， ' b '}，
{7'， '8'， '9'， ' c '}，
{'*'， '0'， '#'， ' d '}
}；
byte rowPins[ROWS] = {9,8,7,6};
字节colPins[关口]= {5 4 3 2};
keyypad (makeKeymap(keys)， rowPins, colPins, ROWS, COLS);
无效的设置(){
Serial.begin (9600);
｝
无效循环(){
char key = keypad.waitForKey();
延迟(100);
系列。打印(“你追问:”);
以(关键);
｝
//--------------- 项目由R.Girish——/ /

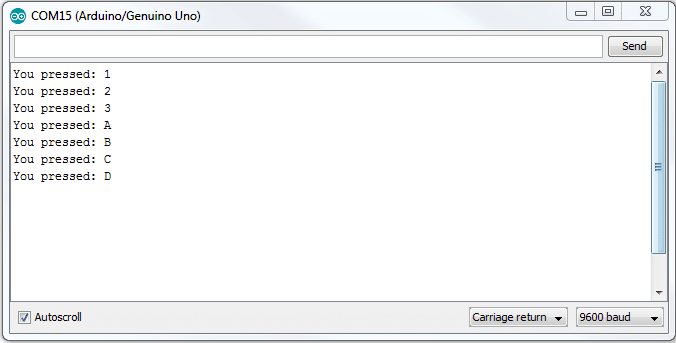

输出:

使用键盘

在程序中利用了二维数组的概念，正如我们可以看到的，在程序中与在键盘中的布局是相同的。行引脚是9、8、7、6和引脚列是5、4、3和2。

我们使用了一行“char key = keyypd . waitforkey();”，这意味着程序将等待一个键被按下，被按下的键将被存储在一个变量“key”中。这个变量使用“serial .print();”打印在串行监视器中。

如果你想知道键盘在哪里使用?好吧，这就是答案。它无处不在，用户需要输入任何机器，例如:智能手机或你正在使用的计算机，ATM机，自动售货机，打印机，你的电视遥控器的控制等。

到目前为止，您已经对键盘以及如何将它们与Arduino连接在一起有了一定的了解，现在是时候发挥您的想象力来构建您自己的项目了。

您需要从以下链接下载并添加键盘库:github.com/Chris--A/Keypad。否则上述程序将无法编译
