In this interesting post, we are going to make a simple single channel oscilloscope using Arduino and a personal computer, where the waveforms will be showcased on the PC’s display and frequency and time period of the input waves will be displayed on the 16 x 2 display.
介绍
每个电子爱好者都曾说过“我有一个梦想，有一天我将购买一个示波器”，但这仍然是许多人的梦想，拥有一个像样的示波器为他们的项目和实验。
示波器是昂贵的设备，即使是入门级的模型，我们认为他们是一个奢侈的电子工具，我们可能会停止我们的实验和项目，因为我们负担不起。
这个项目可能是一个游戏更换器，电子爱好者无需为示波器花费吨，以测量波浪的基本参数。
拟议的想法具有非常有限的功能，因此不要指望一个功能高端示波器参加这个项目。我们从这个项目中得到了三个可靠的功能:
1)波形在计算机屏幕上的可视化表示
2）输入波的频率测量
3）微秒内输入波的时间段测量。
信号的频率和时间周期将显示在16 × 2液晶显示屏上。有两种方法可以在计算机屏幕上直观地表示波形，本文后面的部分将对此进行描述。
现在让我们潜入设置的技术部分。
提议的设置包括arduino，这是我们通常的大脑项目，一个16 × 2液晶显示器，IC 7404, 10K电位计和一台计算机，最好是一台windows机器。
arduino是设置的大脑，我们必须选择arduino UNO或arduino mega或arduino nano这个项目，因为其他型号没有内置USB到串行转换器，这是arduino和计算机之间通信的必要条件。
如果我们选择其他型号的arduino板，我们需要外部USB到串行转换器，这可能会使项目复杂化。
LCD与Arduino连接示意图:
上述电路是不言自明的。在其他基于LCD的项目中，我们也可以发现display和arduino之间类似的联系。
10K电位器用于调整16 × 2液晶显示器的对比度，用户必须设置最佳视图。
IC 7404的功能是消除来自输入的任何噪声信号，并馈送到频率采样引脚A0。IC 7404仅输出矩形波，这对于Arduino来说是一个很大的优势，因为arduino更能够处理数字信号而不是模拟信号。
计划:
//-----由R.Girish开发的程序-----//
# include < LiquidCrystal.h >
液晶液晶(12、11、5、4、3、2);
int X;
int Y;
浮动时间;
浮动频率;
const int Freqinput = A0;
const int oscInput = A1;
int switch = a2;
Const int test = 9;
无效的设置()
｛
Serial.Begin（9600）;
lcd.begin(16日2);
PinMode（开关，输入）;
PinMode（FreqInput，输入）;
PINMODE（OSCINPUT，输入）;
pinMode(测试、输出);
Amplwwrite（测试，127）;
lcd.setCursor（0,0）;
lcd.print（“按下按钮”）;
｝
无效循环()
｛
如果(digitalRead(开关)= =高)
｛
lcd.clear ();
lcd.setCursor（0,0）;
x = Plablein（FreqInput，高）;
Y = pulseIn (Freqinput、低);
时间= X + Y;
频率= 1000000 /时间;
如果(频率< = 0)
｛
lcd.clear ();
lcd.setCursor（0,0）;
lcd.print (F = ");
lcd.print(“0.00赫兹”);
lcd.setCursor (0,1);
lcd.print（“t =”）;
lcd.print(“0.00”);
｝
别的
｛
lcd.clear ();
lcd.setCursor（0,0）;
lcd.print (F = ");
lcd.print（频率）;
lcd.print(“赫兹”);
lcd.setCursor (0,1);
lcd.print（“t =”）;
lcd.print(时间);
液晶显示器。打印(“我们”);
延迟（500）;
｝
｝
别的
｛
serial.println（Analogread（Oscinput））;
｝
｝
//-----由R.Girish开发的程序-----//
一旦你完成了硬件部分并上传了上面的代码。是时候在计算机屏幕上绘制波形了。这可以通过两种方式实现，下面描述了最简单和最懒惰的方式。
方法1：
•将输入线连接到Arduino的PIN＃9（测试模式）。
•打开Arduino IDE(必须是1.6.6或以上版本)
•转到“工具”选项卡并选择串行绘图仪

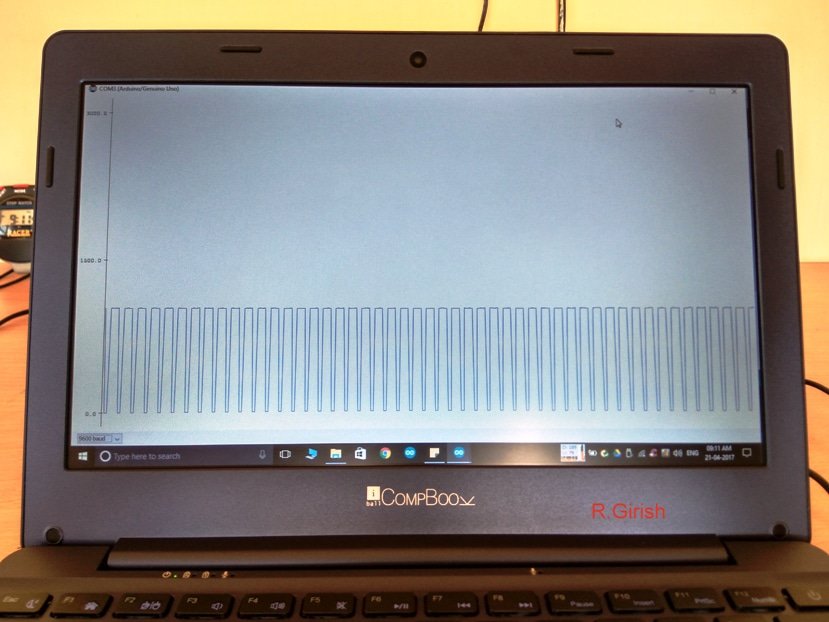

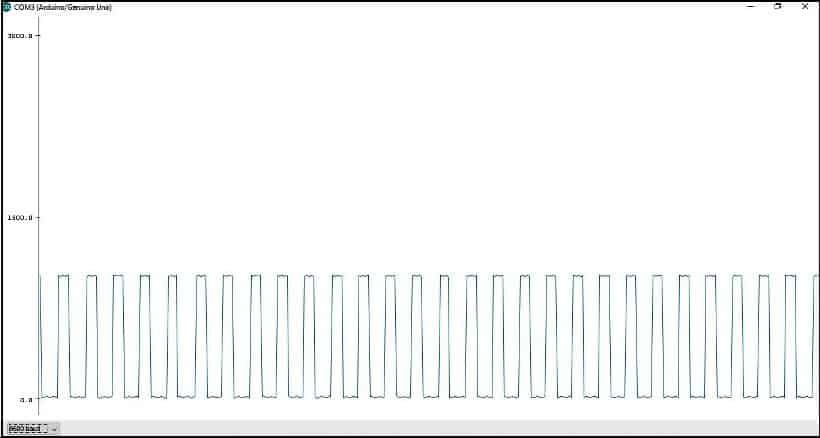

当串行绘图仪打开时，您可以看到由arduino的引脚#9生成的矩形波，如下图所示。
按下按钮显示读数，同时刷新LCD显示的读数，它必须在“测试模式”上显示490Hz左右。
测试模式的示意图：
测试模式是检查示波器是否正常工作。引脚#9被编程为490Hz输出。
方法2:
这个方法比较简单，但是我们需要从给定的链接下载软件:http://www.x-io.co.uk/downloads/Serial-Oscilloscope-v1.5.zip
与arduino的串行绘图仪相比，这个软件将给我们更多的控制和功能。我们可以放大和缩小生成的波形;我们可以设置触发器功能，垂直轴和水平轴的偏移控制等。
•下载软件和解压。
•现在双击串行示波器应用程序。

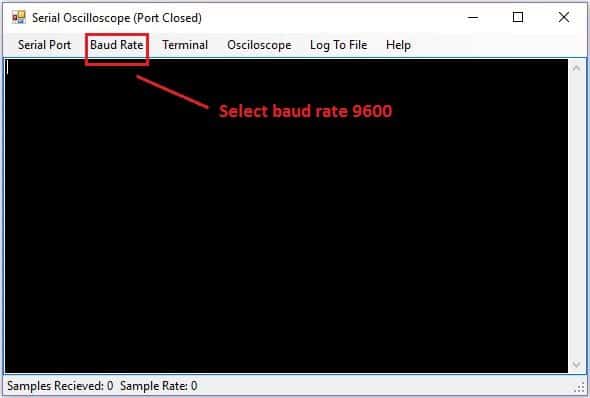

•将弹出窗口，如下图所示，然后选择波特率至9600。

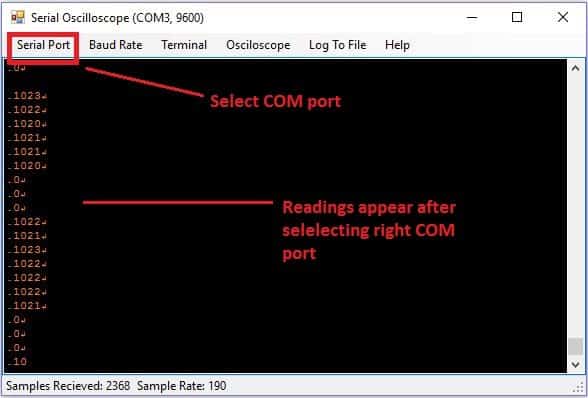

•现在选择“串口”标签，并选择正确的COM端口，可以不同的计算机。如果您选择了正确的COM端口，您可以看到如下所示的读数。

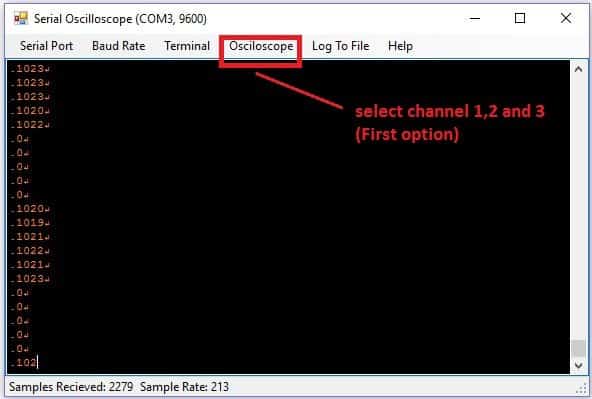

•现在选择“示波器”选项卡，选择“通道1、2和3”(第一选项)。

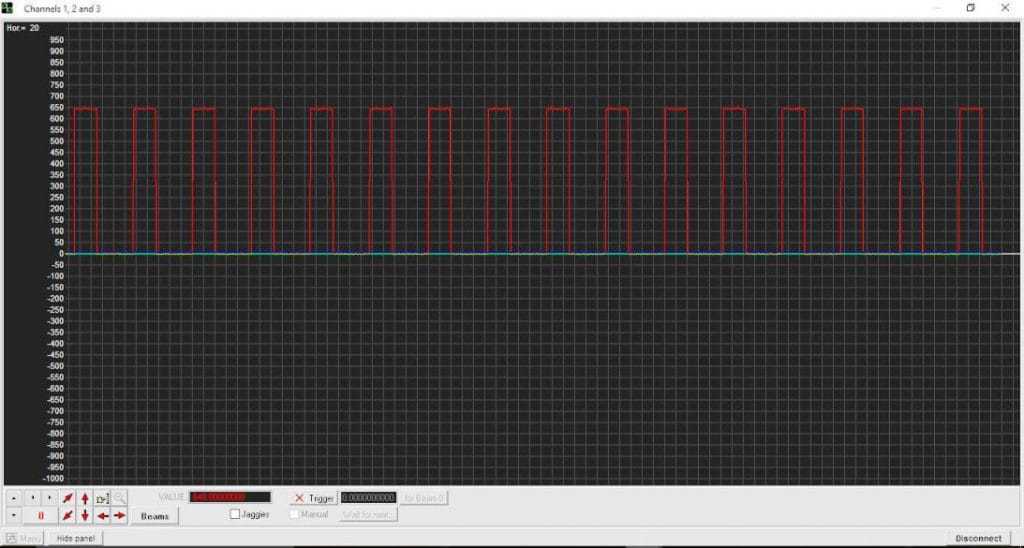

•您可以看到Arduino生成的测试信号，如下图所示。
如你所见，软件上有一些控制按钮，你可以更好地分析波形。
笔记：
拟议的设置有一个主要缺点:
Arduino不能同时显示计算机屏幕上的输入波形和LCD显示上的频率/时间周期读数。为了克服这个问题，提供了一个按钮来读取/刷新LCD显示上的频率和时间周期。
一旦您按下按钮，它将显示频率和时间周期在LCD显示屏上同时显示波形将冻结在计算机屏幕上，只要您继续按下按钮。
你也可以认为这是一个优势，因为你可以在任何时刻停止计算机显示器上的频率，这可能给你时间来分析显示的波形。

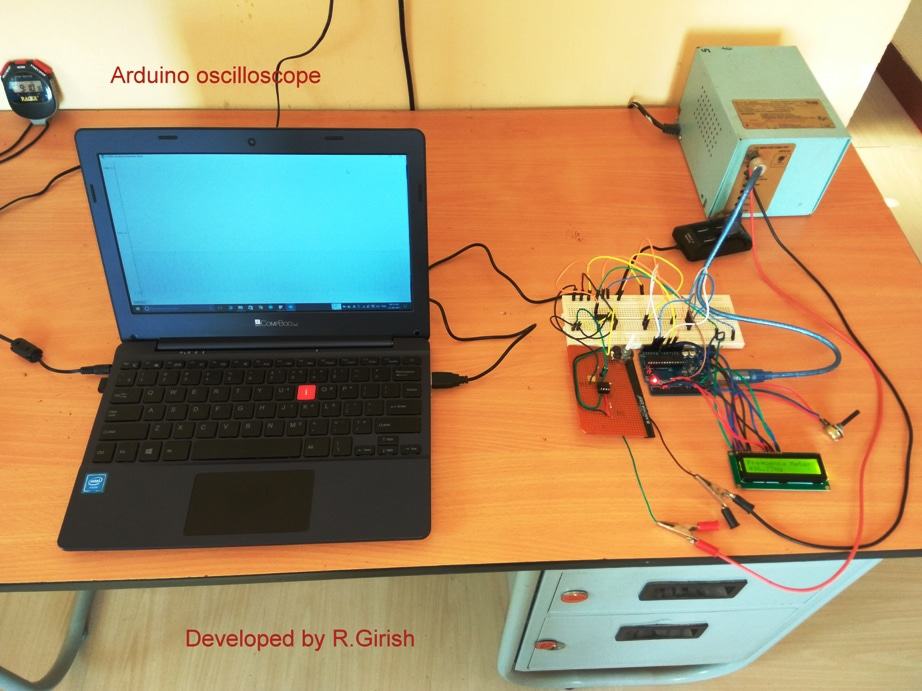

作者的原型:
如果您对此简单的单声道Arduino示波器电路有任何进一步查询，请随时使用以下评论框来表达您的特定视图
你可以试试下面的电路
https://www.homemade-circulay.com/2012/04/how-to-make-simple-programmable-timer.html.
先生，你能设计一个可以接入互联网的lifi电路吗
如果有可能我肯定会为你发布......
谢谢很多先生。我相信你可以做到。
Ndidi，可能需要一些时间，因为这个概念有点令人困惑。
USB数据具有正负值拉动信号，LED灯无法能够区分......纠正这一点，我们可能不得不调制两个信号，但调制可能导致实际信号的失真？
请我收到您的联系人
我已经在这里张贴了所需的电路
//m.addme-blog.com/2017/04/lifi-internet-transmitter-circuit.html
如果有的话，您可以在同一文章下讨论您的查询
请给一个电路图的视频混合器与这个功能。Av和VGA输入和Av和VGA输出。
你好，
不可能从arduino添加VGA输出/输入。
问候
先生，我可以用74HC14代替7404吗?谢谢大家，先生
是的74HC14也将工作，只需确保正确更换引脚......
先生，我建了它，但我的lcd16x2不工作，我的笔记本电脑屏幕的振幅为1020，有什么建议可以解决吗?谢谢你,先生
Jappar，我会向Mr.gr转发这个，他很快就会回复
嗨Jappar,
您必须按下按钮，只有LCD屏幕显示频率和时间段。
你可以说你用作输入的信号源，内置测试信号490 Hz吗？或外部信号？
为了直观地看到波形，你使用了哪一种:串行绘图仪软件还是串行示波器软件?
请给我一个阅读上面的洞察力。
请给我一个关于以上的见解。
先生，我无法找到7404的原理图（我在旧版本中看到它）在这个新版本中
嗨赃物，
编译上面的Arduino代码，我得到了错误。我不利于硬件微控制器编程。请您检查并修复代码。错误以下;
示波器：4：错误：程序中杂散“\ 302”
int X;一万亿一千一百一十一亿一千一百一十一万一千一百一十一
＾
示波器：4：错误：程序中杂散“\ 240”
示波器：4：错误：程序中杂散“\ 302”
示波器：4：错误：程序中杂散“\ 240”
Saqib你好，我会把这条信息转发给gr先生，他很快会回复你……
嗨，Swag，现在不需要。我已经解决了这个问题。问题是将网站上的代码复制粘贴到Arduino IDE上。
可能是因为我从网站上复制了代码，网站上可能没有ASCII编码的页面，而是UTF-8编码的页面。为了解决这个问题，我复制了visual studio c#文件中的所有代码，然后替换了qomma和分号，把代码复制到Arduino IDE中，它工作了。
顺便说一下，谢谢你的快速回复。
还有一件事，我已经成功地建立了频率计使用Arduino，这是在你的博客，它工作完美。现在我在做这个示波器，因为它有频率计和波形图。我快完成了。希望它能成功。
嗨Saqib，我以为你是指上面的文章，所以它来自其他一些网站吗？
嗨Saqib,
这是复制/粘贴错误。
从这个站点复制代码并直接粘贴到Arduino IDE。
如果没有工作，转到(Arduino IDE)“工具”>自动格式。
我刚刚直接复制并粘贴了IDE，发现没有错误和代码成功遵守。
我想你用了一些代码编辑工具或者类似的工具然后从那里复制过来。
如果进一步出现任何错误，请通知我们，我们将帮助您解决。
问候
谢谢GR，问题现在解决了，但不确定Saqib先生是指你上面的文章或其他一些外部文章....
赃物，
这是你博客上的。我的Microsoft Edge复制了无效的字符。在之前的评论中分享了我完成的项目图片。感谢GR和Swag提供的伟大工具。这对我们很有帮助。
好的，明白了，谢谢，谢谢!!
嗨赃物，
好消息。我已成功建立了这个项目。它很棒。与您共享图像。谢谢你的伟大博客。
https://ibb.co/dbBofb
https://ibb.co/nAFELb
https://ibb.co/ekwofb
https://ibb.co/cPvg0b
感谢Saqib，恭喜。
我相信这里的其他人也会喜欢这些照片和你的成功。
它能处理的最大频率是多少?
