有兴趣做你的自己的逆变器内置充电器?本文提供了一个简单的400瓦逆变电路和充电器，可以非常容易地建立和优化。通过整洁的插图阅读完整的讨论。
介绍
本文通过电路原理图详细介绍了一个内置充电电路的大型400瓦功率逆变器。本文还讨论了一种计算晶体管基极电阻的简单方法。
我已经讨论了一些建设良好的逆变电路通过我以前的一些文章，我真的很激动，我从读者那里得到了压倒性的反应。受大众需求的启发，我设计了另一个有趣、更强大的带内置充电器的电源逆变器电路。
目前的电路虽然在操作上相似，但更有趣和先进，因为它有一个内置电池充电器，而且是全自动的。
顾名思义，该电路将产生巨大的400瓦(50赫兹)功率输出的24伏卡车电池，效率高达78%。
由于它是全自动的，该装置可以永久连接到交流电源。只要输入交流电可用，逆变器电池就会持续充电，以便始终保持在加满备用位置。
一旦电池完全自动充电的内部继电器切换并切换电池装入逆变器模式，并且所连接的输出负载瞬间通过逆变器供电。
当电池电压低于预设值时，继电器进行切换，使电池进入充电模式，循环往复。
不要再浪费时间了，让我们直接进入施工程序。
零件清单的电路图
您将需要以下部分来构建逆变电路:
除非另有说明，否则所有电阻器均为¼瓦，CFR 5%。
- R1 ---- R6 =待计算 - 读取在所述物品的端部
- R7 = 100K (50Hz)， 82K (60Hz)
- R8 k7 = 4,
- R9 = 10K，
- P1=10K，
- C1=1000µ/50V，
- C2=10µ/50V，
- C3 = 103，陶瓷，
- C4，C5=47µ/50V，
- T1，2，5，6=BDY29，
- T3, 4 = tip 127，
- T8 = BC547B
- D1----- d6 = 1n 5408, colorred;
- D7，D8=1N4007，
- 继电器=24伏，SPDT
- IC1-N1，N2，N3，N4=4093，
- IC2=7812，
- 逆变变压器= 20 - 0 - 20伏，20安培。输出= 120V (60Hz)或230V (50Hz)，
- 充电变压器=0–24V，5安培。输入=120V（60Hz）或230V（50Hz）交流电源
电路功能
我们已经知道，逆变器基本上由一个振荡器组成，该振荡器驱动随后的功率晶体管，该功率晶体管依次将电力变压器的二次侧从零电压交替切换到最大电源电压，从而在变压器的一次输出端产生强大的升压交流。
在该电路中，IC 4093构成主要振荡元件。其中一个门N1配置为振荡器，而其他三个门N2、N3、N4均连接为缓冲器。
来自缓冲器的振荡输出馈送到电流放大器晶体管T3和T4的基极。它们内部配置为达林顿对，并将电流增加到合适的水平。
这个电流用来驱动功率晶体管T1、2、5和6组成的输出级。
这些晶体管响应其交流基极电压，能够将整个电源切换到变压器的二次绕组，以产生同等水平的交流输出。
该电路还包括一个独立的自动电池充电器部分。
如何构建?
本项目的施工部分非常简单，可通过以下简单步骤完成：
从制造散热器开始施工。切两片12 × 5英寸的铝板，每片厚度为½厘米。
弯曲它们以形成两个紧凑的“C”通道。在每个散热器上准确地钻一对到3个大小的孔；使用螺钉、螺母和弹簧垫圈将功率晶体管T3-T6紧紧安装在散热器上。
现在，您可以继续用于电路板的建设与给定的电路原理图的帮助。插入的所有组件与继电器一起，他们相互连接引线和焊接在一起。
使晶体管T1和T2与其他部件保持一定距离，以便找到足够的空间在其上安装to-220型散热器。
接着将T3、4、5和T6的基座和发射极互连到电路板上的适当点。按照所示电路图，用厚规格铜线(15swg)将这些晶体管的集电极连接到变压器的二次绕组上。
将整个组件夹紧并固定在通风良好的坚固金属柜内。使用螺母和螺栓使配件绝对牢固。
将外部开关、电源线、输出插座、电池端子、保险丝等安装在机柜上，完成机组的安装。
这就结束了这种带有内置充电器单元的电源逆变器的构造。
如何计算逆变器晶体管基极电阻
基极电阻用于特定晶体管的值将在很大程度上取决于它的集电极负载和基极电压。下面的表达式提供了一种简单的解决方案，以精确地计算出的晶体管的基极电阻。
R1=（Ub-0.6）*Hfe/ILOAD
这里Ub =源电压R1，
Hfe =正向电流增益(TIP 127约为1000,BDY29约为12)
ILOAD=完全激活收集器负载所需的电流。
因此，现在计算当前电路中涉及的各种晶体管的基极电阻变得非常容易。最好做到以下几点。
我们首先计算BDY29晶体管的基极电阻。
按照公式，为此，我们需要知道ILOAD，在这里恰好是变压器次级一半绕组。使用数字万用表，测量变压器的该部分的电阻。
接下来，在欧姆定律的帮助下，找到将通过这个绕组的电流(I)(这里U = 24伏)。
R=U/I或I=U/R=24/R
- 将答案除以二，因为每个半绕组的电流通过两个并联的BDY29进行分配。
- 我们知道，从TIP127的集电极接收到的电源电压为24伏，我们得到了BDY29晶体管的基极源电压。
- 利用以上所有数据，我们现在可以很容易地计算出BDY29晶体管的基极电阻的值。
- 一旦你找到BDY29基电阻的值，它显然就会成为TIP 127晶体管的集电极负载。
- 接下来如上所述，利用欧姆定律，找出通过上述电阻的电流。一旦你得到它，你可以继续找到的价值的基础电阻TIP 127晶体管简单地使用公式在文章的开始。
- 上述简单晶体管计算公式可用于计算任何电路中涉及的任何晶体管的基极电阻值
一种简单的基于Mosfet的400瓦逆变器的设计
现在让我们研究另一种设计，这可能是最简单的400瓦正弦波等效逆变电路。它的工作与最低数量的组件，并能够产生最佳的结果。这个电路是由这个博客的一个积极参与者提出的。
电路实际上不是真正意义上的正弦波，但它是数字版本，几乎和它的正弦波对应物一样高效。
它是如何工作的
从电路图中，我们可以看到逆变器拓扑的许多明显阶段。栅极N1和N2构成振荡器级，负责产生基本的50或60 Hz脉冲，此处其尺寸为产生大约50 Hz的输出。
门来自IC 4049，其中包括6个非门，2个用于振荡器级，其余4个是配置为缓冲和逆变器（用于翻转方波脉冲，N4、N5）
在此之前，级作为一个普通的方波逆变器，但引入IC 555级将整个配置转换成数字控制的正弦波逆变电路。
IC 555部分已连接为不稳定MV，100K电位器用于优化IC引脚3的PWM效果。
这里，来自IC 555的负向脉冲仅用于通过相应的二极管在各个mosfet的栅极处微调方波脉冲。
使用的mosfet可以是任何类型，能够在30安培处理50V。
24个电池需要由两个12V 40 AH电池串联而成。ICs的电源必须由任何电池提供，因为在24伏电压下，ICs会损坏。
100K的锅应该使用RMS计来调整，使输出的RMS值尽可能接近相关电压下的原始正弦波信号。
这个电路是我独家开发和设计的。
来自Rudi先生关于上述400瓦逆变器电路波形问题的反馈
你好，先生，
我需要你的帮助，先生。我刚刚完成了这条赛道。但结果并不是我所期望的，请参考下面的图片。

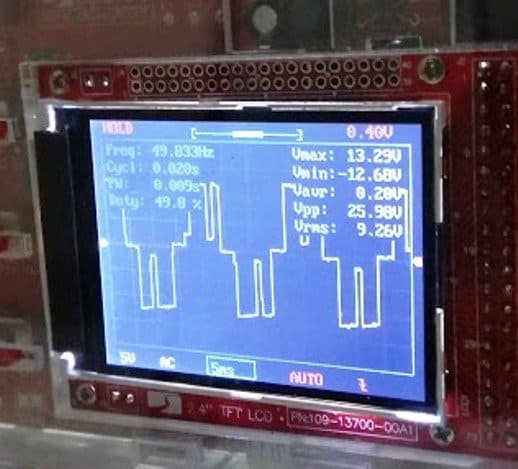

这是波测量从门侧(也从555和4049 ic):它看起来只是不错。频率和占空比接近理想值。

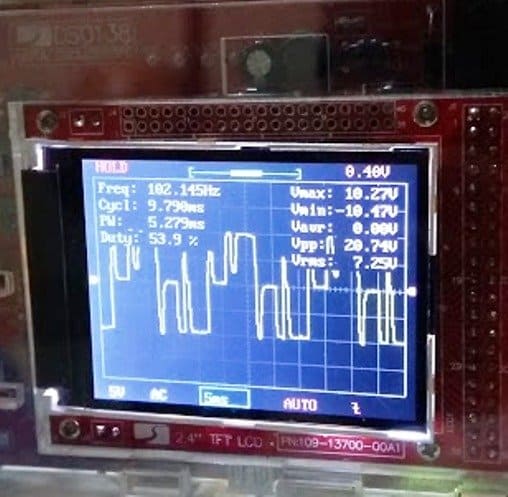

这是从mosfet漏极侧测量的波形。一切都一团糟。频率和占空比是变化。

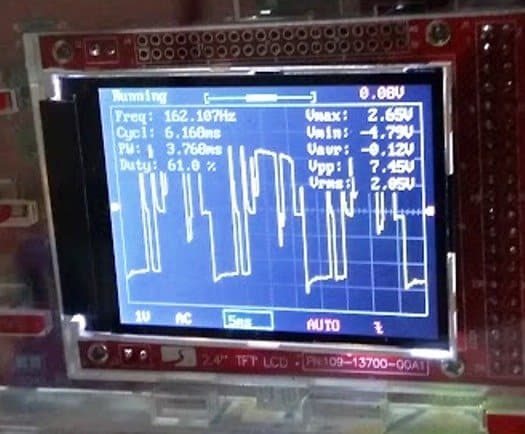

这是我从我的变压器输出测量的（出于测试目的，我使用了2A 12v 0 12v-220v CT）。
如何使变压器输出波像门波一样?我家里有事。我试着测量栅极、漏极和变压器输出。在那个小的ups(改良正弦波)上，波形几乎是相同的。我如何在电路中实现这个结果?
请帮忙，谢谢先生。
解决问题的波形
你好，鲁迪，
可能是由于变压器感应尖峰引起的，请尝试以下方法:
首先，增加555频率，使每个方波周期的“支柱”看起来均匀和分布良好。可能4个支柱周期会比现在的波形模式看起来更好，更清晰。
将一个大电容器（可能是6800uF/35V）连接到蓄电池端子上。
在每个MOSFET的栅极/源极连接12V的齐纳二极管。
并在变压器输出绕组....上连接一个0.22uF/400V电容并再次检查响应。
我已经看到你们是如何帮助这里的人们的，谢谢你们…我有一个400w 12v正弦波逆变器，它的晶体管被损坏了…我不知道它的晶体管规格，希望你们帮助选择它的规格…请告诉我在这个场合哪个晶体管更有利，谢谢。
逆变器中使用哪种类型的晶体管，MOSFET或BJT？
场效应晶体管
我想下面的文章可能会帮助你理解计算逆变器应用MOSFET功率的正确方法:
//m.addme-blog.com/how-to-calculate-and-match-inverter/
谢谢
先生，你能再解释一下吗?当交流电源断电时，电池会成为备用电源吗?当交流电源恢复供电时，电池会重新充电吗?
Khem，是电池的工作原理是自动电源备份，但你将不得不继续SW1接通了点。
或者，您也可以简单地拆下Sw1，并用导线连接各点……然后将开关置于继电器的NO和NC触点之间，这将允许您绕过继电器并操作逆变器，即使蓄电池未完全充满电。
你好，先生，
我有一个关于电路的快速问题“如何构建一个400瓦的大功率逆变电路”。电路中有一个元件看起来像二极管，但实际上不是。您提到的是INV ON，它连接到R8和sw1。在图中，它靠近与变压器相连的二极管阵列。你能告诉我那个部件是什么吗？
问候,
何塞•萨拉查
嗨，Jose，这是一个LED，它将亮起，指示逆变器模式开启…
先生，请提供与12V电池相同的功能(内置电池充电器)逆变电路
拉吉，您可以使用相同的电路，一个12V的电池也只是确保使用12V的电池充电器部分，也是7812 IC不会在这种情况下是必需的，和12V需要在配方中使用用于计算该晶体管的电阻器。继电器也将变为12V继电器
先生下午好，我用4093集成电路制作了400W逆变器。先生，我在图中有疑问，在开关连接到TIP127晶体管的发射极后，图中的红线是否连接到调节器的输入？如果您回复我制作了逆变器，但输出仅为40V a/C，我使用自耦变压器作为电池连接，以检查输出逆变器
Dweep，红线是通过开关S1电池正线......。请使用适当的降压变压器反向为获得220V输出...自耦变压器不会在这里工作
德维普爵士，谢谢你的回复，我使用了一个可变直流电源，使用调光器，而不是电池，你的意思是说，这可能是一个原因，没有得到理想的输出。
Dweep，逆变器的输入电源可以是任何直流电，但其电流应超过5安培，且电压应高于变压器一次电压……如果变压器电压为9-0-9，则输入电源应至少为12伏。
Sir电源线通过开关直接连接到20-0-20变压器的0或它也有一个接头连接到TIP127晶体管。
Dweep，请仔细查看，所有未连接的内部连接用曲线跳线符号显示，其余所有交叉点均已连接。
疑问爵士关于连接到供应管线TIP127的发射极是有跳跃或是尖端127的发射极的只有我彼此连接。
TIP127发射器直接连接到正极线路。
谢谢你的回复，先生，这是达林顿对，所以它是一个高电流增益放大器，不应该与127号尖端的集电极和发射极的电源反向，但无论如何，我做的电路，我没有连接它，只是你的看法
d波及，TIP127是一个PNP晶体管，所以正极将在发射器上，显示的连接是正确的!
你好先生，你能给我电阻1到6的值，然后我可以检查我的计算
我已经炸掉了一些坦克
我使用（在1节50F中它们）德dec3716和bdx53在一个小的不同confuguration
谢谢
里诺斯
Rinus、R5、R6可为10K，另一个需要根据变压器额定值进行计算
我的变压器是primair 110和2*12V 40A
我有大量的计算
请帮助我
你可以给我举个例子
谢谢
R=（Ub–0.6）x Hfe/ILOAD
=(12 - 0.6)10 / 40 = 2.85欧姆
你可以尝试10瓦特电阻器。
非常感谢你
干得好
只使用TIP35而不是BDY29。还有一个问题是，是否需要其他的改变?
是的，没错，其他的都可以。
忘了说R1到R6的值是多少？
您可以使用10K 1/4瓦
遗憾它是用于栅极仅输出，用于功率晶体管的基极，你将不得不计算对于每个给出的公式
先生如果我使用逆变器变压器12-0-12 / 30放大器和电池是12V，那么任何问题发生或不？其实，Iload的仅仅是30个amp.Thats为什么我想，晶体管和二极管能够承受或者不责备30 amp.That是我的问题。
Sanjib，你可以使用12/30安培的trafo和12伏电池，也可以使用TIP35代替BDY晶体管
请告诉我，如果我改变了一些&下面有给出的
1） 如果我使用逆变器变压器12-0-12/20安培或30安培&充电变压器0-12/3安培或5安培
2） 蓄电池电压为12v/100AH
3) R1到R6的值是多少，我无法计算，因为ilload ?什么是ILOAD值?
在使用这个之后，o/p将是400w或不是。如果不是，应该对这条线路做什么改变?
请回复。
Sanjib，你可以使用任何变压器，按您自己的喜好，只要供应电路部分为12V，只要电池电压相匹配的TRAFO电压不会有任何问题。
ILOAD可以通过将传输功率与电池电压相乘来实现，在你的情况下，我猜那将是简单的20安培
请允许我给d电池充电，因为d逆变器电路z在汽车上工作
您好，斯瓦加坦先生，请问生产后如何确定逆变器的容量
先生
我可以设计什么类型的简单逆变器来操作风扇，灯泡，烙铁和电视/dvd?
比如说，220v 50hz, 150w的那种。
我需要你的帮助，上面的入侵者建筑所需的零件清单。
谢谢!
Aminu，您可以从以下链接尝试最后一个回路：
//m.addme-blog.com/2013/04/how-to-modify-square-wave-inverter-into.html
我如何将额定功率翻倍到800w?
更多的晶体管与NPN晶体管并行
如果我使用6v、4.5Ah电池，输出功率会有多大……？
实际上我WANA使100或50瓦特使用6V内置充电器逆变器，4.5 Ah电池PLZ建议我的电路
6V 4.5AH会产生15瓦特逆变器
先生本人可以使用这个电路使用6V电池获得的100瓦特输出
沙阿，是的，只有当你的电池额定值在25AH左右或更高时才有可能
moore先生，我有一个问题，内置充电器可以提供电源，以便将电源输出到主电力公司
…来自主电网。
先生，你能不能发一张这个电路的图片，实际的部分已经安装好了，:-)对不起，我的另一个请求，再次感谢你，再给你更多的电力先生，:-)
它还没有经过实际测试，但据我所知，它的设计是可靠的，肯定会工作
先生，我对电子符号只有一点了解，我只想知道d9的部件是变压器，它的价值是多少谢谢你先生，我希望你尽快回复，先生，给你更多的动力
Rustico, R9旁边的部分是继电器线圈，在通电或断电时激活NO, NC触点。
谢谢你，先生
亲爱的先生，谢谢你提供的有用信息。
请告诉我如果我们没有在这个电路中连接12v的卡车电池会发生什么，是(12v的电池)在晚上给太阳能供电吗?并给出成本信息。
谢谢和问候
湿婆
亲爱希瓦，所有逆变器需要的电池或用于产生交流输出，而无需连接电池逆变器将不操作的DC输入。
嗨，先生......我想打的2000 VA容量家用逆变器与内置charger.please建议我的电路，并给予一定的details.My电子邮件IDparasaravalluru@gmail.com. 请帮帮我。。
您好，您想要方波逆变器还是正弦波逆变器？？
我想做方波逆变器
OK，请进行以下基本电路设置第一，并使其工作，产生100瓦，后来我将解释如何升级到所需的2000宽域电话业务。
//m.addme-blog.com/2012/07/simplest-and-best-100-watt-inverter.html
我能把电路建在pcb上吗?请贴一段关于PCB上给定电路构造的视频
先生，4093的输出将是方波或正弦波
方波
你好，先生，我是拉里：
先生，请您在1000瓦（1KVA）逆变器上贴一条电路。
提前谢谢你
你好拉里,
我在我的博客里已经有了这个电路，请使用搜索框找到它。
先生，该逆变器的变压器额定值（kva）应该是多少
将变压器的输入电压和电流相乘，得到结果....这将取决于个人需要。
先生
我们使用IC4093（vcc=+12v，vss=gnd）连接施密特与非门电路，并通过c1和R8向第一个与非门N1提供24v输入。。我们在n4门输出时获得+12v，在n2门输出时获得0v。我们期望方波输出。我们有一个纯直流输出…nand门的实际输出是什么…请给出您有价值的建议…。我们尽可能地开始做这个逆变器…。。非常感谢。
Nirmal，您所做的连接看起来完全不正确，请仔细检查图表并完全按照给定的方式进行。
我们是否可以将方波直接用于风扇和灯光等家用负载……
是的，你可以操作的灯和风扇，只是确保你整个inveter变压器的输出端连接一个0.22uF / 600V电容
先生，我想知道输出波形和各分量的函数是怎样的
您好，先生，我们将要做您的400瓦逆变器……我们想知道它是如何工作的，以及它使用了哪种技术
嗨尼尔默尔，这是一个普通的方波逆变器，我强烈认为，上述设计将工作，但我还没有实际测试过。
是的，这是可以做到的…单独制作阶段，并在将它们集成到一起之前单独测试它们。
它可以通过使用更多的晶体管和更高瓦数的变压器来制造
您可以使用TIP35或2N3055代替BDY29，MOSFET是关键设备，可能非常敏感，因此我建议您只使用晶体管。
丹尼尔，把电路的连接给我，我来检查一下。
你好，先生，我是丹尼尔，我没有你关于GSM汽车安全系统的很多问题，但没有回答，现在我在逆变电路，我想建立的逆变器，你使用的(TIP32C)，(第一个)问题到变压器是前12-0-12对吗?额外的风显示38v应该是38v还是同样的12v?(第二)我可以替换TIP32与IRFP250或260，如果有什么改变在电路(第三)这电路是一个纯正弦波或修改的正弦波?(第四)我可以建立这个电路没有scope meter，只有我有数字表。谢谢您，先生。我期待着您的消息。
嗨，丹尼尔，
我已经在汽车GSM文章中提供了足够多的数据，因此我不再回答该文章下的评论。该项目是严格为该领域的专家，因此无论如何，如果你不是专家，那么做该项目是没有意义的。
其中逆变电路你指的是？
请提供链接。
非常感谢，如果你不能建立一个简单的低电池切断和过载保护，这意味着你在该领域是非常新的，因此可能会与上述电路也急剧失败，因为上述电路是非常困难的。
尝试一些简单的方法，也许你可以从以下学习设计开始：
//m.addme-blog.com/2012/09/mini-50-watt-mosfet-inverter-circuit.html
这是你正在做的出色的工作，先生，我只是想知道我有一些旧的ups，如600va等，我可以在上面的电路中使用它的变压器吗
谢谢Gowhar !
是的，你可以用它。
先生
虽然我知道一点电子学，我的知识是非常有限的。在看到你的“如何使一个400瓦逆变器，我想尝试这样做。请指导有关
发票,p1, n / n / o。我需要哪些组件和它们的值。我的电子邮件地址是pramamurthister@gmail.com. 谢谢你
INV ON是LED。
P1是可变电阻器或一个预设。
N/O和N/C是继电器触点。
请注意，上述的电路是不是新人，有一个大的机会，你可能无法使其缺乏完整的知识的工作所致。
先生
我是一名学生，我想在我的项目中连接我的400w逆变电路，请不要先生的帮助。
亲爱的Sadiq,
你需要什么帮助？
这是一个方波设计
