在该帖子中，我们研究了一个简单的热水器定时器控制器电路，该控制电路可用于浴室，以便在用户优选的预定时间段之后自动关闭喷泉或热水器单元。andreas先生要求这个想法
技术规格
M.我们中的任何一个我们需要热水，我们会打开，有时我们会忘记在浪费时间和最重要的钱后关闭回来。因此，我们需要在这里需要两个预设选项的“一拍计时器”的电路，如半小时和一小时。
这可以通过按压开关和LED（将显示它亮起）来实现，也应该是由于任何原因我们决定停止此过程而作为复位的另一个切换。
由于该电路必须保持小，因此应该是无变压器的，并且负载输出将通过一组继电器10a触点。
非常感谢，
andreas.
该设计

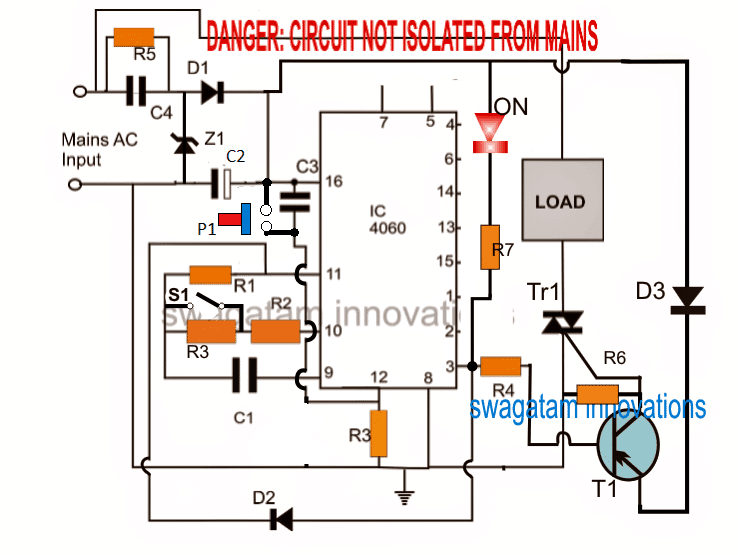

可以通过使用如上所示的电路轻松实现所请求的想法。
在以下几点的帮助下，可以理解热水器定时器电路的提出的想法：
IC 4060成为主时间延迟发生器组件，并且被配置为一个拍摄单稳态定时器电路。
电路操作
打开电源时，IC通过C3重置为零，并启动计数过程。
虽然IC计数，但其引脚＃3保持逻辑零或零伏，这使PNP T1接通。
通过T1接通，TR1也接通，并且在这里是热水器或热水器的负载被激活。
一旦设定的时间段过去，IC就会通过高逻辑立即恢复其引脚＃3低逻辑，从而关闭三端双向可控硅和连接的热水器。
该高逻辑也通过D2传输到IC的引脚＃11，使得该位置的IC冻结和情况闩锁，直到两个电源被关闭并再次接通，或者P1暂时按压和释放。。
R2，R3确定两个可选择的时间延迟选项，其决定沿着负载如何保持接通，以及R2 / R3，电容器C1还直接与R2和R3结合确定时间延迟时段。
整个电路通过紧凑的变形电源供电，但这还意味着电路内的每个点和每个点可能浮动在电源AC水平上并涉及致命的电击，因此必须在测试电路时进行施加。
时间延迟公式
用于确定定时分量R3和C1值的公式是：
f（OSC）= 1 / 2.3 x RT X CT
2.3是一个常量，并将仍然存在
IC的输出才会产生正常的时间延迟，只有当所选数量满足条件时：
RT << R2和R2 X C2 << RT X CT。
零件清单
R1 = 1M5
R2，R3 =根据计算
R4 = 10K.
R6，R7 = 1K
别针的R5和电阻＃12 = 1m
C1 = 1UF / 25V非极性
C2 = 470UF / 25V
C3 = 0.22uf
C4 = 0.33UF / 400V
D1，D2，D3 = 1N4007
Z1 = 12V齐纳1瓦特
p1 =推动
S1 = SPDT开关
T1 = BC557.
TRIAC = BTA41 / 600V
IC = 4060.
LED =红色5mm
