在本文中，我们了解如何使用无线电力传输概念设计和制作自己定制的高电流无线电池充电器电路。
介绍
在我之前的许多文章中，我全面地讨论了无线电源传输，在本文中,我们将会领先一步,尝试学习如何设计一个高电流相同版本的可以申请任何大功率无线传输操作如充电电动汽车电池等优化无线电力传输线路的想法很相似优化感应加热器电路，其中两个概念可以看到，利用其LC罐级的优化，以实现所需的功率输出在最高可能的效率。
该设计可以利用其中的以下基本电路阶段来实现:
发射机电路将包括:
1)可调频率振荡器。
2)半桥或全桥电路(最好)
3) BJT/Mosfet驱动级。
4) LC电路级
接收器电路阶段包括:
1)只有LC电路阶段。
下面的图中可以看到拟议的高电流无线电池充电器的示例电路，为了简单起见，我已经消除了全桥或半桥电路的使用，而采用了一个普通的IC 555电路。
上面的设计代表了使用IC 555 PWM电路的大功率无线电池充电电路的发射机电路。
这里输出可能有点低效，因为传导过程是单面的，而不是推拉类型。
尽管如此，如果该电路正确地优化，可以从中预期体面的高电流电源传输。
请记住，线圈内的电线不能是一个粗的单芯电线，而应该是一束许多细电线。这样可以更好地吸收电流，从而提高传输速率。
它是如何工作的
IC 555基本配置为标准的PWM模式，可以使用所示的5K壶进行调节，还有另一个可调电阻，以1M壶的形式，可以用于优化频率和电路的谐振度。
PWM壶可用于调节电流电平，1M可用于LC槽电路的谐振电平峰值。
可以看到LC罐电路附接，晶体管2n3055用晶体管2n3055与IC的引脚＃3相对应的频率归功于其基础频率的频率。
如何选择LC组件。
LC部件的最佳选择可以通过遵循本文所提供的说明来实现如何优化LC储罐网络的谐振频率。
基本上，如果你知道频率值，L或C，那么未知参数可以很容易地计算，使用建议的公式或这个LC谐振计算器软件。
接收器电路
这个高电流无线电池充电器的接收电路线圈与发射机线圈完全相似。意思是，你可以简单地使用一个连续运行的线圈从开始到结束，并在这些终端上增加一个谐振电容。
确保LC值与TX LC值完全相类似。可以在以下图像中看到设置：
引入2N2222晶体管，以确保在调整谐振时，2N3055不会受到过电流的情况。在这种情况下，过电流发展相当数量的触发通过Rx足以激活2N2222，这反过来短路2N3055基地到地面抑制它进一步传导，从而防止设备可能的损害。
可以使用以下公式计算RX：
Rx = 0.6/最大电流晶体管(或无线功率传输)的极限
增加稳压器，为电池充电:
在上面的图中，接收机的输出应该附加一个稳压电路，如使用LM338电路或opamp控制器电路为了确保输出能安全的馈电给预定的电池进行充电。
如果您有任何疑问，请随时通过您的评论表达。
PCB布局
我应该做多少圈的线圈?
这需要实验……
你好先生，它是否支持24v dc，如果不支持，我们能做什么，它会工作，谢谢你
您好学生，您可以使用24V，但线圈的匝数也需要适当增加......您必须通过一些试验和错误方法进行
这个电路是否适用于48v直流输出??
是的，但是IC 555部分必须配备12V电源。
你们卖制造发电机的工具吗?
不！
嗨，我是Talha，住在土耳其。
我需要帮忙无线充电。我建了一个充电系统，但不工作。
如果你读这封邮件，基本上;
我想做一个有隐形计费系统的桌子。我有一个工作桌，我不能把桌子拿去我的qi无线充电系统，因为我妈妈不允许我把桌子拿去。所以我想知道我是怎么做的。最后我决定用lc罐线圈到桌子上，并粘贴到qi无线充电器在桌子下。但是我的手机不充电。
我使用平面线圈有12厘米半径连接5单位0.1 uf非极性电容。我只检查灯。
请重新发邮件给我。
感谢您的阅读。
嗨，您可以尝试下一篇文章中提出的概念，这是一个自振荡型配置。然而，你必须优化电源电压，匝数和电流。
//m.addme-blog.com/wireless-cellphone-charger-circuit/
谢谢你重新申请矩阵。
首先，我尝试了你的链接电路，我有大问题。例如，如果我使用2芯电线和tip35晶体管，它变得非常热。怎么修tips 35烫?
Hi Talha，晶体管将变得更热，如果它饱和由于过电压或过电流。因此，试着降低电压，直到输出得到正确的优化，直到晶体管不太热。然而，晶体管需要一个散热片才能正常工作。
亲爱的Swagatam先生,
我有一个情况，我需要电源定时器555没有电线，我可以肯定地看到上述电路将做的工作(伟大的创新)。然而，我有大约10555个需要无线供电的定时器。在这种情况下，所有10个的LC会并行，这样可以吗?我可以看到一个功率晶体管像2N3055可以承担负载，但我如何匹配LC的。什么是接收方信用证?提前谢谢你。
谢谢Shirish，为10个电路供电，10个独立的LC单元可能不需要。您可以使用一个单一的LC网络，并从单一的LC单元供电所有的10个电路。只需确保Tx和RX的LC网络被充分地额定以处理10个电路的电流消耗
亲爱的先生
我真的很喜欢你的设计和计算。
我不是电子学的专业人士，我想做这个，
我对这个项目几乎没有小小的查询，
您使用了一些线圈作为发射器线圈和接收器线圈，但我找不到线圈制作细节或任何尺寸或任何数据表我的意思是我如何通过我的自我制作这些线圈。
我也想知道，当我们输入11.1VDC 2.6A电源时，我们可以从中获得多少电压和放大器
嗨，阿希什，线圈，电容和频率值是相互关联的，所以他们将需要调整与试验误差峰值共振。或者，如果你知道频率和电容值，那么你可以通过下面的公式计算相应的共振频率
f = 1 /2πx√lc
其中L是亨利斯的电感，C是Farads的电容，赫兹频率

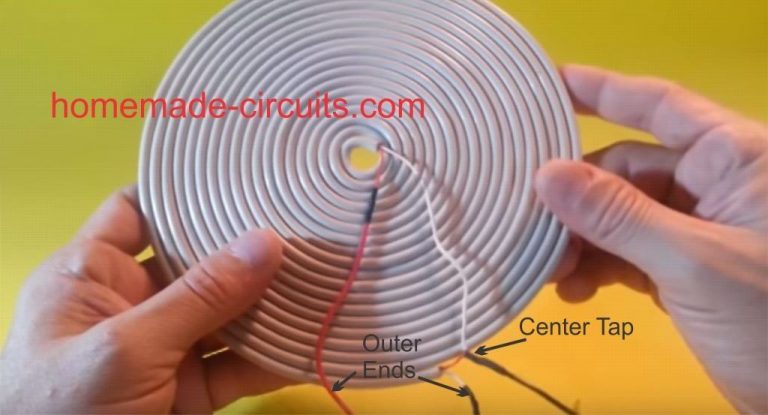

线圈可以如下图所示:
https://www.homemade - circuits.com/wp content/uploads/2015/09/wireless -电池- 768×415. jpg
输出vxi几乎等于输入vxi
嗨SIR，是否可以创建一个可以将5米的距离传输到审阅者的电路？
嗨Majaha，随着距离的增加，效率会受到巨大的影响，因此可能是不可能的。5米非常高，即使是最先进的技术也没有机会
Hi swagtam，它可以升级到推拉拓扑使用NPN和PNP晶体管?
这是可以做到的，在这种情况下你需要双重供应
1K电阻端(对地)的二极管是1N4148还是其他的?请回答. . !
那是一个LED(可选)
美好的一天,先生。
好吧，我已经建立了电路(模拟)，但我得到一个非常低的交流电压在输出(在线圈，电感)。我得到mV(更具体地说是7mV左右)，我希望至少得到10V。但现在我不知道怎么弄，我将非常感谢您的帮助，先生。
谢谢你的伟大电路。
希望不久能收到你的来信……
嗨，Garp，我从来没用过模拟器，所以我对它们不太了解。你的模拟器是否显示出振幅随频率调整而变化?确保优化产生最大的振幅通过发射机水箱LC网络…如果接收机LC水箱电路也被优化与相同的LC值，那么它也会共振。
亲爱的
我想安装这个PCB布局测试在一个无线智能手机充电器!
你能给我这个部件的清单吗?
非常感谢
对于智能手机，PCB需要非常紧凑，薄且正确计算。如果可能，我可以在不久的将来更新它。
通过说“Rx = 0.6/晶体管(或无线功率传输)的最大电流限制”，你的意思是，如果我需要通过线圈传输5A, Rx = 0.6/5 = 0.12?
0.12是什么单位?Ω或kΩ吗?
P.S.：我需要无线充电5A 22.2V Lipo电池，您认为这次电路可以处理吗？
谢谢
是的，“对，它将是0.12，欧姆。公式是基本欧姆的定律，因此输出将始终处于欧姆中，只要电流在放大器和伏特的电压中拍摄。
5A 22V无线充电当然是可能的，但为此，输入电流需要超过5安培，可能是7安培，线圈线需要相应升级
还有一些东西我不确定：
-计算IC555频率与5k和1M壶给我一个1Hz到300Hz的频率范围。是不是太低了?市场上大多数的QI充电器是在KHz - MHz范围内…
—IC555频率和LC频率是怎么连接的?它们需要相同吗?
- 你说PWM锅（5K锅）可以调节电流，而不是负载决定的电流（接收器？）
谢谢你的帮助
你是对的，请将电容值降低到1nf。
555频率必须调整到LC谐振频率为最佳性能。
PWM限制输出电流，无论负载尝试消耗多少，所以它就像将帽子放在电流消耗上一样，因此负载无法超出一定限度。
2n2222另外是相同的。
如何选择发射器线圈和接收器线圈，带有自动充电器的3.3 V至12 V直流电池的电线充电器较少的充电器？
程序和计算在文章中给出，您可以根据您的要求轻松解决。
早上好先生，
我想尝试这个项目，所以，我想知道这个项目是硬件实现还是不是?
嗨Bangaru，该概念已经使用不同的振荡器测试，但尚未使用IC 555测试
亲爱的老板,
请注明电容和电阻值
我还需要为无线电池3Vdc充电器制作电路。
在这个页面中提到电路可以实现所需的(无线电池3Vdc充电器)。
谢谢你的支持
艾哈迈德，频率和槽电容将需要通过实际实验来发现，这将取决于选择线圈匝数和电感值。这些只能通过盗版测试进行调整和最终确定。
什么是实际测试？
还有如何测量线圈的电感值
可以使用以下公式计算电感
l =（0.2 x d2x n2）/（3d + 9L = 10b）
L =电感(单位为μH)
d =电感线圈直径(英寸)
l =感应线圈长度(英寸)
b =线圈绕线直径(英寸)
N =电线的总匝数
对不起，这是对于一个正常线圈不适合双管线线圈...我很快就会通知你
你找到双线线圈的公式了吗?
不，我没有找到它，但它似乎是一个双线线圈是不需要的上述电路。一根普通的单芯线紧紧缠绕就足够了
请在直流无线充电器图中支持一些没有数据的组件。
你必须根据频率....来计算它们文中给出了计算的软件链接。频率由IC 555电路产生，并由伴随电路调节。
这家伙似乎有一大堆很棒的项目。我总是花时间重新创造它们，只是为了好玩。唯一困难的部分是我的资金，我希望我能成为一名教师，谢谢你分享你的原理图和花费时间和精力，因为我知道每一个帖子有多少
先生，早上好。无法找到一个解决方案，从任何地方，我已转向您的网站作为最后的手段。我需要使用谷歌地图，开车穿越全国。旅行时间有时长达4-5个小时。我使用华硕ZenFone的目的。我在继续使用谷歌地图进行导航的同时，给手机充电遇到了很大的困难。尽管保持手机与适配器充电器的连接，最终手机的电池会在大约3-4小时后完全耗尽。我没有尝试过任何收养者，但没有一个人能解决我的问题。当连接到10000mAh的电源时，手机可以充满电。我打开了两款adopters，其中一款使用的是IC MC54063AN，照片见附件(A)，另一款使用的是IC XC1530E，照片见附件(B)，请帮我修改电路，增加这些adopters的充电电流。 I am a 3years diploma in ECS. I will be able to follow your advice on the matter. Thanks ®ards.
早上好，Dabasis，是的，这很可能是由于适配器单元的电流较低，导致移动电池充电速度较慢，无法匹配耗电量。
顺便说一下，旅行时如何访问适配器的电源供应？或这些适配器DC类型吗？
你也可以通过数字多用表或电流表来测量这两个单位的安培数。
请提供适配器的详细信息，无论它是AC到DC还是DC到DC，以便我能够提出改进....
先生，你能告诉我发射器和接收器之间的距离限制，以实现有效的电力传输吗？
你好，梅拉，距离应该在一英寸以内，超过这个范围，能量传输将保持成比例的减少
先生，你能这么快回复我并通知我真是太好了。适配器的输入来自我用来旅行的汽车的点烟器插座。这辆汽车的电池是12伏的。虽然采用者声明输出电流1.7安培，但实际上肯定要少得多。我得出这个结论,因为测试时模拟相同的情况时,我几乎经历旅行时收取手机OEM提供交流电源采用者的所述输出电压和电流分别为5.2 v和1.2安培,电话工作正常,即使我不断小提琴谷歌地图。使用者继续增加手机的电量。手机在2.5到3小时内充满电是不合时宜的。我希望你得到的想法输入和输出，这些DC采用DC。问候
Debasis，好的，所以它似乎是DC适配器的直流......
您可以尝试通过更改与IC相关联的降压电感的电线厚度来修改适配器输出。
您可能已经注意到电路有一个电感器，您需要仔细拆下电感器，滚动转动，然后将两个完全相似的电线一起一起，并用相同数量的匝数重新卷绕它。这希望增加系统的当前输出并加快收费过程。
请当前的输出是什么，它的范围是什么......谢谢
6英寸
做得好，创新
