电网变压器火灾保护电路

这篇文章解释了一种智能市电火灾危险保护电路，该电路可用于防止市电电网变压器过热，引起火花，甚至可能因火灾而燃烧。这个想法是由Ravindra Shedge先生提出的

技术规格

我是Ravindra Shedge，来自孟买。

我正在寻找一种电路或设备，可以检测火花在变压器。或早期检测系统，可在变压器爆炸前报警。

请提出一些措施，如何才能做到。问候,

Ravindra Shedge。

设计

如果变压器上的负载超过其最大可容忍额定功率，它就容易着火或产生火花。

然而，在故障能够启动之前，变压器可能会首先升温到急剧水平，导致可能的火灾或火花穿过绕组。

提出的变压器火灾危险保护器电路旨在监测这两个问题，并关闭系统，以防任何这些关键条件可以越过危险阈值。

让我们试着了解电路是如何运作的，以防止变压器内部可能的火灾。

参考电路图，我们可以看到由三个阶段组成的结构，一个热传感器阶段由BJT BC547作为传感元件组成，一个阈值检测器阶段由opamp IC 741组成，一个电流传感阶段由Rx和连接的桥接网络使用D7—D10连接。

如上所述，变压器在发生火灾之前就会过热，因此电路中的热传感器可以及时解决这一问题。

晶体管T1与D5、R1、R2、VR1和OP1构成热传感器级，电路功能可以详细学习在这里．

异地恋/ LED光耦合器

OP1是一个手工制作的光耦合器，其中两个5mm红色LED与一个微型LDR面对面密封在一个防光外壳内，一个使用单个LED的示例单元可以被研究在这篇文章中。

对于目前的应用，两个led将需要与光模块内的一个LDR一起封装。

VR1的设置方式是，当BC547附近的温度超过90摄氏度时，OP1内部左侧的LED开始发光。

上面左边LED的照明降低了LDR电阻，导致运放的引脚2略高于引脚3的参考电压。

一旦出现上述情况，运放输出从最初的高逻辑状态切换到低逻辑，接通继电器。

与变压器市电输入串联的继电器触点立即断开变压器，防止系统进一步升温和可能的火灾危险。

该光电内部的右侧LED定位用于检测变压器内部的过载或过电流情况。

在过载的情况下，所产生的增加的放大器电平诱导了一个潜在的上升通过传感电阻Rx，这反过来被转换成一个直流照明的光的右边的LED。

同样的，这种情况也会降低LDR电阻，导致opamp的引脚2比引脚3有更高的电位，迫使继电器启动并切断对变压器的供应，停止变压器内部可能的火花或燃烧的所有机会。

计算限流

Rx可以用以下公式计算:

Rx = LED前降/最大安培阈值= 1.2/安培

设最大可容忍放大器不应超过输出30a, Rx可表示为:

Rx = 1.2/30 = 0.04欧姆
电阻器的瓦数是1.2 × 30 = 36瓦

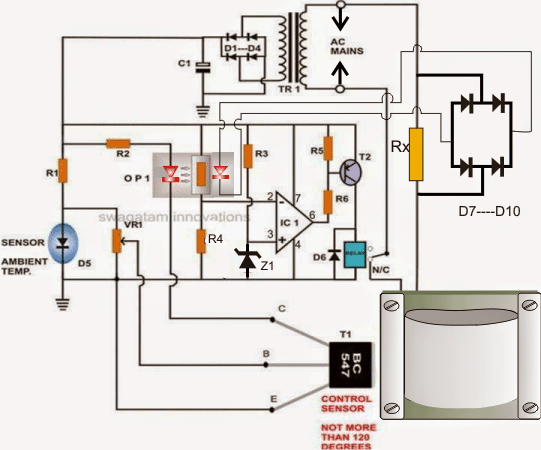

线路图

注:T1的位置必须尽可能靠近变压器，而D5必须暴露在环境大气中，远离变压器的热量。

零件清单

R1 k7 = 2,
R2 r5 r6 = 1k
R3 = 100 k,
R4 = 1米
D1—d4, d6, d7—d10 = 1n4007，
D5 = 1 n4148,
VR1 = 200欧姆，1瓦特，电位器
C1 = 1000 uf / 25 v,
T1 = BC547,
T2 = 2 n2907,
IC = 741,
OPTO = LED/LDR组合(见正文)。

继电器= 12v, SPDT。安培规格按变压器额定
