该帖子解释了一个简单的配置，可以作为一个自动转换电路，在停电或断电时，将交流电网的电源切换到发电机的电源。
所述电路将有效地将所连接的器具切换到发电机电源然而，在停电期间，它将无法自动开关启动发电机，这将需要手动完成，因为大多数发电机涉及一个困难的机械驱动程序。
它是如何工作的
根据给出的图，我们可以看到一个简单的电路，由如下图所示的TP继电器(三极继电器)和一个无变压器供电电路组成。
输入无变压器供电电路连接市电220V或120V输入。
当有主电源时，连接的继电器被这个电源激活，并通过它打开负载或设备N / O联系人．
相反,当电力网失败时，继电器断开并与nc触点相连，nc触点可能与发电机市电相连。
一旦发电机被拉动启动，电源就会通过继电器连接的N/O触点到达设备。
第三组联系人用于启用和禁用CDI单位当电源恢复时，发电机会自动停止工作。
简单但有效的…
线路图
3相电网到发电机转换电路
下图显示了如何使用一对三相接触器实现三相电网到发电机的转换。
是的，线路很简单。但是我担心的是如果发电机已经打开,突然,交流电源可用,如果你使用的是AH3-3延时继电器关闭定时器,北极中继点击没有权力中心的电源接触器(在发电机运行几秒钟或几分钟根据设置定时关闭),来自发电机的电源仍然会通过极点到中心继电器的NO触点到达主电路，这可能会导致短路。
中心继电器的工作永远不能使两个接触器在同一时刻保持开着。当它移动到N/O时，N/C侧接触器释放，反之亦然。
谢谢你的回应。现在，当有市电供应时，继电器如何通电(即向第一个接触器供电)，考虑到继电器的极点或(com)连接到发电机12VDC电源的事实?
当有市电供应时，发电机将被切断，中心12V继电器极点将与它的N/O触点连接，这将允许电网市电接触器通电。接线很简单，请检查穿过继电器触点和接触器线圈....的12V路径
我想控制cct是由主电源供电的吧?
是的,这是正确的!
我注意到所有的转换(发电机-电网)电路都有两个接触器，一个用于发电机，一个用于电网。为什么不能一个接触器，与数组的NO和NC接触做的工作?可能额外的安全呢?一个接触器会出什么问题?
提前谢谢。
你能给我看一下接触器的连接图吗?我会想办法的。
示意图在本页前面(靠近顶部)。
在一个单元内容纳所有的机构会使系统拥塞和混乱，这在大功率系统中可能是不推荐的。
大家好，我有四个问题:
1.这两个接触器的额定电流是多少?
2.继电器的额定电流是多少?
3.从上面的图中，我猜它可以用于起动器发电机?如果是这样，为什么没有停止线/终端手动关闭发电机的方式有启动线在图中?
4.如何将计时器和蜂鸣器合并到图表中?
我期待每一个答案，谢谢。
你好,
接触器额定电流将根据您的发电机规格
12V继电器可以是任何小12V 5安培继电器。
我只是提出了一个关于转换阶段的粗略想法，对于特定的应用程序，您可能需要自己添加所需的调整。
最后一个电路已经有了BC547的基极1M/100uF组件形式的定时器，蜂鸣器可以与继电器线圈并联
好的,谢谢你。一个快速的，电路没有包含停止开关，为什么?
2.如果接触器的尺寸是100A，那么继电器的额定电流是多少?对于每一个应用(不管接触器的额定值如何)，继电器必须是12V?
继电器线圈的额定电压取决于电路所使用的电源电压。
谢谢你！一个停止开关可以被纳入电路和如何?
你想要停止开关用于什么功能?
停止开关是手动停止发电机。从图中，我可以看到“发电机点火系统”，我假定它是启动开关。
是的，如果这个电压被中断或关闭，发电机将停止工作，你可以增加一个串联开关与此电源正。
好的。在图中的哪个点上停止开关可以与正电源串联?按惯例，停止开关连接在常闭位置，启动按钮连接在常开位置。
你可以用箭头线串联上述开关，箭头线与正极线相连
好的，谢谢你的宝贵时间。
1.定时器的时间持续时间是多少?
2.电源来了，发电机会自动关闭吗?
3.电源一接通蜂鸣器就响吗?
4.对于每个应用程序，哪些组件需要根据规范进行更改?
定时器延迟需要通过一些实际实验进行测试和调整。
我已将旧的图替换为新的图，新图中有正确的停止开关和发电机切断装置。
对于瞬时蜂鸣器，您将不得不添加一个22uF/25V的电容串联与蜂鸣器，并一个1m的电阻平行于电容。
对不起，我不知道每个申请都需要什么。
谢谢你！最后,
1.您需要将启动开关合并到该图表中，以手动启动发电机。
2.如果我将22uF/25V的电容串联到蜂鸣器上，并将1m的电阻并联到电容上，我想它们还会连接到继电器线圈上吗?
3.蜂鸣器的电容和电阻器有什么作用?
我增加了左继电器的停止开关。
蜂鸣器将跨越继电器线圈与建议的电容网络。
当继电器供电时，电流也通过电容器和鸣叫蜂鸣器，但随着电容器充电，电流减少，最后关闭蜂鸣器。当继电器断开时，1M放电电容器为下一个周期。
好的,那你。从前面的图表来看，手动启动生成器仍然有效吗?
电路是全自动的，所以手动包含可能会破坏电路的目标，所以它是不需要的。
非常感谢。我了解电路的全自动化。我不认为手动安装会破坏电路。手动启动和停止按钮的本质是远程操作发电机。当没有电源时，自动化就来了，你按启动按钮启动发电机。当市电有电时，继电器将电力转移到市电，在预先设定的时间后，发电机自动关闭。现在,在一个情况下,电源功率可能不可用说4个小时,您可以手动按下开始按钮启动发电机,当你不想运行发电机(没有电力网的),那么你也按停止按钮手动关闭发电机。该电路足够灵活，可以结合手动和自动操作。
如果发电机接触器在运行过程中发生紧急故障，是否有紧急停止按钮来停止运行?拜托，看看这个场景。
谢谢你！
在左侧的继电器触点上已经串联了一个ON - OFF开关。如果你想要一个旁路开关，你可以很容易地把一个右交叉两个箭头，这表明发电机CDI电路的电线
CDI是什么?
电容放电点火，用于操作柴油，汽油发动机。
谢谢你！
你好，你有这种用继电器代替接触器的电路图吗?
您好，您可以用两个TPTT继电器替换接触器，如图1所示。
谢谢你！你能帮忙提供使用这样的TPTT继电器的电路图吗?
你可以通过检查继电器线圈通电时继电器的哪些触点关闭，然后把这些触点穿过3相线。
好的。我检查了继电器。有两个无触点，两个NC触点，两个Com触点，当然还有线圈。如果要将三相线连接到两个NC触点上，最后一条线将连接到哪里?
有3组触点，不是2组，2组是DPDT继电器(双刀双投)，这里我们说的是TPTT继电器(三刀三投)。
好的。我无法连接TPTT继电器。你能帮我弄张原理图吗?
将一个继电器中心极的3个触点连接到市电3相输入，将另一个继电器的触点连接到发电机3相输入。接下来，将两个继电器的3个N/O触点连接在一起，并使用它作为负载的输出。
我还是不明白。就像我之前说的，有2个无触点，2个NC触点和2个COMs，即使你说有三套触点专门线圈。我们说的是同一件事。总共有6个联系人。你的上一个关于连接的评论令人困惑，也许你应该更明确一些。例如，将一条线连接到NC触点，另一条COM等
嗨，我犯了个错误。很抱歉弄错了。我指的是DPDT继电器接点，而不是TPTT继电器。请忽略我的错误。
嗨，你好吗?
1.是否可以使用一个TPTT继电器，发电机将连接到无触点，市电NC触点和负载(输出)到COMs触点，而不是两个继电器?
2.DPDT或SPDT继电器可以用于单相应用吗?
谢谢你！
1.是的，这是可能的，使用接触器的主要原因是为了实现高功率负载切换，而使用继电器可能是不可能的。
2.是的，DPDT继电器可以用于单相转换操作，这里是一个示例设计:
//m.addme-blog.com/automatic-inverter-supply-and-mains/
谢谢你！
让我们假设您使用2个12VDC/30A/220VAC继电器，连接如下
继电器1
市电连接到NC触点和负载(输出)无触点
继电器2
发电机连接NC触点和负载(输出)无触点
现在，两个NO触点连接在一起，使一个共同的负载(输出)。由于两个NO触点(输出)连接在一起，总电流是30A还是60A ?
如果NC触点有市电输入，负载连接到NO触点，那么交流如何到达负载?负载必须连接到继电器的极点，在这种情况下，它将是30安培最大的来源，60安培将烧毁个别的触点。
对不起，第二个条件是不可能的，因为连接极点在一起会使两个ac短路。
好的。这意味着这两个继电器加起来不能达到60A，不是吗?对于每个源，它将是30A。我问这个问题是因为有人说，因为NO(负载)是连接在一起的，所以会加起来。
如果你将N/C触点并联，N/O触点并联和极点并联，馈电栅极在N/O，发电机在N/C，极点负载在极点，那么它将支持60安培…这是用于单相转换
好的,谢谢你。
电容放电点火的原理是什么?它是如何工作的?
你可以阅读下面的文章了解更多信息:
//m.addme-blog.com/how-to-make-capacitive-discharge/
您好，根据您的说法，“左侧继电器触点已经串联了一个ON - OFF开关”。从图表中，我只能看到“发电机切断”，我将假设这是一个远程停止发电机的按钮。那么，用一个按钮来远程点燃发电机的“开”开关呢?
为简便起见，上述电路中不包括发电机点火系统。你可以参考以下ATS的文章了解更多的程序:
//m.addme-blog.com/automatic-transfer-switch-ats-circuit/
//m.addme-blog.com/petrol-to-lpg-ats-using-solenoid/
抱歉，我是说发电机起动器不是点火系统。
发电机起动器是如何工作的?
发电机起动器或止动器的工作原理是远程开关发电机。发电机有一个关键的起动器与触点的基础上设计。有些有3至5个触点，如OFF, Battery, ON, Start和曲柄。当你启动发电机时，你从电池发送一个信号到起动器(螺线管)，直到它曲柄和发电机开始运行。
例如，我要在25层楼的19层离开。这是非常不切实际的，我下来到一楼启动我的发电机，应该有损失的电源，并继续下去，关闭发电机，当电源可用。
我应该能够从19层远程控制发电机(预计维修)。这种操作不会使电路的自动化失效。但是应该有人工操作的空间。
发电机起动器连接到发电机的曲柄/起动触点(取决于发电机的设计，而发电机钥匙在on位置)到一个无按钮/开关，我将在家里按下这个按钮/开关来启动发电机。
发电机塞连接的触点断开发电机(发电机关键仍在位置)数控按钮/开关,我将在我家停止发电机压低,以防我想运行发电机电源时几个小时不会用于时间较长。
如果您想要手动遥控启/停操作，那么您可以应用以下概念:
//m.addme-blog.com/remote-controlled-submersible-pump/
没错，干得好，兄弟
谢谢你！
谢谢，很高兴有帮助!
谢谢你斯瓦塔姆所做的一切。
欢迎你，奥拉库勒。
1.你好，我按照建议添加了蜂鸣器。我在Proteus上运行了电路模拟。继电器线圈通电的瞬间，NO触点(市电)通过使用一个DPDT继电器的极点给负载(灯)供电。但问题是蜂鸣器并不能让声音停止。在关键时刻，我能做什么来阻止它?
2.另一个观察晶体管BC557和电阻1k和1k的功能是什么?我注意到，在模拟中，发电机(NC)接触优先于电源(NO)，在某种意义上，当我运行模拟时，继电器没有激活，这意味着灯连接在杆子开关上。当我从电路中删除BC557时，继电器线圈被激活，市电(NO)触点通过电杆连接灯，蜂鸣器鸣响，表明市电存在。
3.在没有电容网络的情况下，当继电器线圈通电时，蜂鸣器仍然会发出声音，因为它与它(线圈)是并行的，就像我之前说的那样，因为在模拟期间，BC557已经从电路中移除。
请仔细研究这三个项目，谢谢。
你好，我已经更改了图表，请查收。
实际上晶体管延迟是不必要的，因为一旦电网失效，整个晶体管电路立即失效，由于缺乏电力，因此延迟效应也变得无效。
现在，直接穿过继电器线圈的电容器增加了所需的延迟效应
我还修改了蜂鸣器部分。
谢谢你！我检查了电路，似乎没问题。在模拟中，当继电器线圈通电时，市电(NO)触点优先于发电机(NC)。唯一的挫折是蜂鸣器根本不模拟。
你也可以在Proteus CAD上进行模拟。
蜂鸣器也将按照规定工作。你可以用一个现成的直流压电蜂鸣器来检查。电流将通过电容器瞬间导致蜂鸣器激活几秒钟。一旦电容器充满电，声音就会停止。当市电故障时，电容器将放电通过2 1k，以便它能够重复的过程再次当市电恢复。
市电故障时蜂鸣器不鸣。
正确的
您好，1000uf/25V电容的作用是什么?为什么和继电器线圈并联?
当市电交流故障时，使继电器的延迟开关OFF。左边的继电器立即接通以启动发电机的运行，但转换继电器在一定的延迟后(可能在发电机完全启动后)才开始工作。
1.负载转到电源后，发电机如何关闭?
2.你是说左边的继电器在电源故障时启动或接通发电机吗?
谢谢
是的，左边的继电器控制发电机的运行。
您可以使用以下推荐的带此继电器触点的启停电路:

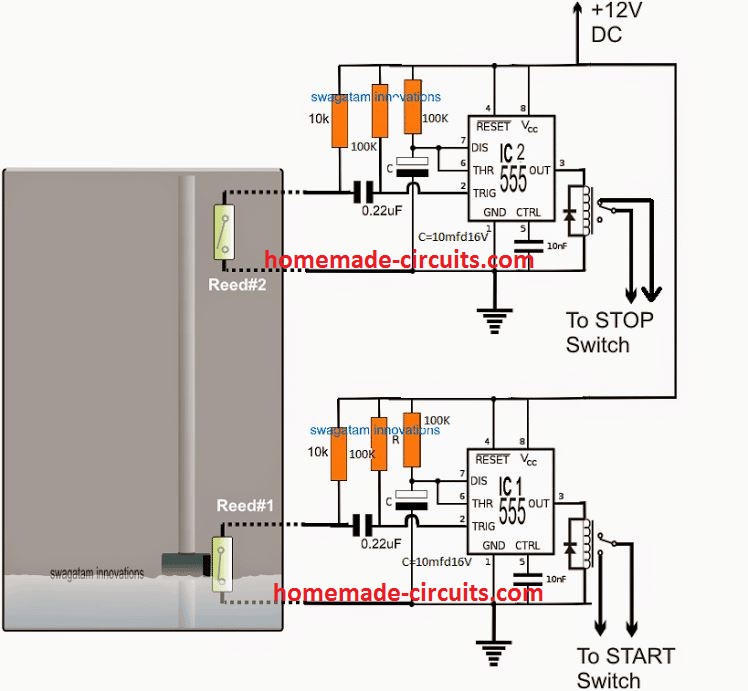

//m.addme-blog.com/wp-content/uploads/2020/06/borewell-automatic-ONOFF.jpg
可以忽略簧片开关，将启动电路的0.22uF电容端与继电器的N/C连接，停止电路的0.22uF电容端与继电器的N/O连接。
继电器的极点将与地面相连。
但要确保所有电路的所有场地都是共同的。
如何连接发电机启动和完成操作的左继电器?
谢谢你！
我想我已经在前面的评论中解释过了，但它不是用于远程控制，而是用于直接集成。
我知道你说过。只是我还不知道左接力棒是怎么操作的。
当市电故障时，N/C触点通过IC 555单稳电路触发“启动”按钮，当市电恢复时，N/O触点通过相应的IC 555单稳电路触发停止按钮。直接集成意味着用电线连接，而不是通过无线模块。
你说的直接积分是什么意思?
好的。另一个观察是，从左继电器你说“发电机切断”在NC位置。这是什么意思?
2.generator cut是否否定下面的这个信息?
//m.addme-blog.com/wp-content/uploads/2020/06/borewell-automatic-ONOFF.jpg
继电器上的信息用于使发电机的CDI系统失效，而不是用于启停接触器箱操作，因此它与启停应用无关。
大家好，通过这个链接，
//m.addme-blog.com/remote-controlled-submersible-pump/
当继电器连接到电源时，这些控制如何对发电机产生影响?如果没有电源，继电器将如何启动?
嗨，对的。在这种情况下，你必须在发电机上安装一个充电电池，用于发电机的初始启动，就像我们在汽车点火系统中使用的那样。
嗨，你好吗?当你在家时，当电源不在时，你如何连接发电机，使其自动启动?
2.当你不在家时，如何安装旁路或关闭开关来阻止发电机自动启动?
我已经在前面的评论中解释了继电器的N/C, N/O点的启动/停止连接细节。
是的。但我还没有完全掌握，尤其是左手接力赛。
当然，发电机有充电电池。我怎样连接那些继电器控制?谢谢你！
在这种情况下，将电路的正极与电池的正极连接，负极与电池的负极连接，将左侧继电器的N/C、N/O触点与Ic 555引脚2连接正如我在前面的评论中所解释的
．
好的。正如您所知道的，有两个555 ic(一个用于停止，另一个用于开始)。在NC和NO的情况下，他们将如何适应左继电器?除非有两个左继电器来调节启动和停止?你觉得呢?谢谢你！
IC 555“启动”电路的引脚2将与N/C连接。IC 555“停止”电路的引脚2将与N/O连接。
继电器的极点将与地线连接，地线必须与转换电路和IC 555电路共同使用。
IC 555电路的电源应该来自电池，转换电路的电源应该来自AC/DC适配器
嗨，如果我要并联使用两个SPDT继电器，那么极点、nc和NOs接触线圈的连接是成对连接的吗?
如果你试图通过增加两个并联的继电器来增加电流处理能力，那么是的，这是可能的。你只需要把两个继电器的所有相同点并联起来，包括线圈。线圈没有任何极性，可以以任何方式连接，但并联线圈必须有一个共同的自由轮二极管，以避免从继电器反向倾销到电路。
嗨，Swagatam，你好吗?好久不见了?我的问题是AH3-3延迟定时器可以代替1000uf/25V的电容自动停止发电机吗?
你好Olakunle，我很好，谢谢，1000uF是和继电器线圈相关联的，如图所示，我不确定AH3设备怎么可以用它来替换。我还没有调查AH3延迟定时器，所以我不能评论它与这个电路的集成在这一刻
好的,谢谢你。
嗨，你好吗?AH-3设备是一个8引脚DPDT继电器延迟定时器。引脚7与引脚8或引脚1环路是来自市电，而引脚2中性。引脚8和1是极点引脚3和6是无接触，而引脚4和5 NC接触。该设备的应用是延迟打开或关闭负载。因此，如果你想要发电机停止时，市电是可用的被称为延迟OFF。将发电机停止线连接到数控触点。如果您还希望发电机自动启动(延迟ON)时，市电不可用，您将发电机启动电线连接到无接触。
蜂鸣器(如果是交流蜂鸣器)也可以与发电机停止触点连接在一起。当主电源可用时，蜂鸣器发出声音，延迟一段时间后，声音在发电机旁边停止。
你好，从你的解释看来，AH3继电器可以通过第二回路12V继电器的N/O触点供电，用于发电机所需的ON/OFF动作。在这种情况下，1000uF可以被去除
是的，1000uf/25V电容和左继电器需要拆除。因为，这种定时器有双电源(220VAC或12VDC)。上图是直流供电，所以你可以从计时器中选择直流供电。
将蜂鸣器和gen stop线的一个端子连接到引脚5 (NC)，另一个端子连接到引脚2 (-ve)。引脚7和2是线圈，而引脚8 (Common或Pole)和引脚6 (NO)。引脚7和8取正电源，引脚2为负。
是的，我已经通过联机的设备接线图大致研究了设备的细节，看起来很有用。
是的,非常有用。
嗨,谢谢你。如果线圈是并联的，将电源连接到NO，负载连接到极点，发电机连接到NC，你不认为如果继电器从电源供电，它们不会被激活到相同的吗?
嗨，不，这不会发生的，你可以清楚地看到第一个图表的情况，N/C和N/O接触是冷漠的，两个ac不能短对方。
嗨，你好吗?电站接触器和发电机接触器之间是否有任何形式的联锁以保证安全?
嗨，是的，两个接触器永远不能在任何时刻一起操作，因此是100%的失效证明。我已经改正了原来有一些错误的第二张示意图。
请帮我一下，我想设计两个主电源的自动转换，交流电源和发电机。当主电源不足时，我可以切换到发电机。请给我电路图。我喜欢你的电路设计
如果你串联一个150v齐纳继电器线圈，这将自动使继电器在电压低于160v开关OFF
我明白，谢谢。当远程按下启动开关时，是否有类似“自动阻风门”的东西来启动发电机?祝您愉快!
对不起，我对自动发电机扼流圈一无所知。
1.我说的自动发电机扼流圈是指当你拉动发电机启动它时，扼流圈被打开，这样发电机就能平稳运行。
2.回到我之前的评论，555IC被连接到左继电器通过连接IC的引脚2，如你所述。我以前知道启动电路的引脚2连接到发电机螺线管，另一端连接到螺线管的第二根线。停止电路引脚2连接到发电机的关断开关上，另一端连接到发电机底盘上作为接地。
2.IC 555的建议连接是正确的，已经对井内接触器启动/停止单元进行了测试。继电器触点交替地接地IC的引脚2，导致相关555 IC输出接通几秒钟，并操作相关的启动/停止触点。
非常感谢。你能解释一下第一个电路图和它的工作方式吗?
谢谢你！在第一个图中，交流到负载的转换是自动的，但当市电发生故障时，发电机需要通过拉动弦杆手动启动。如果你需要一个全自动的设计，你可以尝试以下电路:
2简单自动转换开关(ATS)电路
你能解释一下第一个电路图的工作原理吗?
我想请求和升级到这个系统,包括一个蜂鸣器(使用集成电路555定时器设定为1分钟),两个led指示器(一个用于主要用于发电机)系统将做两个主要功能,开关时从主发电机功率失败并切换回主当电力恢复。它会在一段时间后，比如一分钟后，发出警报，并自动响起。
它将有一些故障安全功能，如断路器(当主电流低，需要使用发电机)和保险丝(过电流保护)。
谢谢。
期待您的迅速回复
我已经有很多这样的升级电路，你可以在搜索框中输入“ATS”并找到它们，你也可以在搜索框中输入“发电机转换”。
对不起，打扰你了。没有" ATS "有我要求的东西。作为一个新手，还没有完全有能力设计，但正在接受培训，这个想法来了，我想要建立它..
请帮助。
只有LED指示器没有包括在我的其他类似文章，这可以简单地通过添加一个LED平行于现有的继电器线圈。LED必须包括一个1K系列电阻
报警可以使用一个小型的现成蜂鸣器，并将其与继电器线圈并联再次布线。然而，蜂鸣器的一根导线必须有一个串联100uF电容，并有一个220K电阻与该电容并联。
你好，先生，什么样的继电器可以用于这种特殊的转换，或者我可以用三相接触器来做
Gbenga，由于小电流接触器不能在此电路中使用，这里必须使用普通的400欧姆型继电器....您可以使用这个继电器的触点来操作接触器，并为过充电动作连接接触器触点
．．．．这不是“过度收费”，而是“转换”行动……
先生，电路做得很好。但是我需要一个转换电路，这次有三个不同的电源;发电机，交流市电和逆变电源。到目前为止，我想到的是一个使用旁路的手动转换，我需要一个自动的。谢谢
你好NNaka，我已经在我的网站上有这个设计，请在下面的链接中搜索它
//m.addme-blog.com/search/label/Relay%20Changeovers
先生，请告诉我这个转换电路的功率损耗情况。
功率消耗按继电器线圈的额定，可能在50mA左右，由交流市电消耗
如果这个电路用于转换继电器，那么电路会发生多少功率损耗。
干得好，斯瓦塔姆，在过去的6个月里我学到了很多。
这是我的荣幸，文森特!
如果不是，那么我必须在这个电路中改变什么
您好，先生，我可以使用上述电路为40安培和63安培单相/三相
是的，它可以被使用，但是上DPDT继电器需要被适当地选择来处理大的安培。
同样，对于这样巨大的继电器，激活将需要通过AC/DC适配器，电容电源可能不够强大....
如果在上面的电路中使用30A 250VAC可以容纳的最大负载是什么?它能用所有的基本电器供电吗?谢谢
是的，这么大的电力对于一个家庭的基本电器来说是绰绰有余的。
继电器将需要适当地选择处理30A，还有474电容，也可能需要升级
使用低线圈电阻的重载继电器，将输入电容的值降低到2.2uF/400V
你能告诉我怎样才能克服时间的变化吗?
上面使用的是多少极接触器?我是否可以将上述转换系统应用于大安培电流的情况，如整个公寓有多达3个冷冻机和2台空调及其他电器?请给我接过去
是的，你可以使用上述电路为任何期望的高电流应用，你只需要根据负载的安培额定值改变继电器，而不是电容式电源，你可能需要使用12V AC/DC适配器为继电器线圈供电
感谢到目前为止给予的回复和协助。a有一个接触器LC1D09，它有L1 ~ L3, T1 ~ T3, A1和A2两个NO n NC在接触器的相对两侧。我不知道如何用它来转换你的电路。请告诉我该怎么做。我真的需要你的期待。请来救我
所示的图表使用了它自己的推荐继电器，它并不意味着与接触器一起使用。
对不起，我不能解释您的联系人的详细信息。
如果您有兴趣建立上述电路，那么您可能必须根据连接负载的功率规格合并单独的继电器。
补充先生。我有一个ATS的设计使用两个接触器。如果你愿意，我很乐意与你分享。
如果你能和我分享你的，我会很高兴的。我非常感谢您的时间和支持，对我的帮助。谢谢你很多。
我真的需要你的帮助，建立和自动转换开关，90安培220伏单相，它应该有能力关闭发电机组，一旦有电源从电网
您可以使用上面文章中显示的电路，它完全符合您的要求。
1兆欧电阻的瓦数是多少
1/4瓦
谢谢
Hi swagatam可以用373j/400v取代474/400v
谢谢
嗨，亨利，如果你的继电器能够触发舒适与这个帽，那么它将是好的
谢谢。你如何连接你的CDI GND和CDI GND与继电器。
长官，能不能用三个SPDT继电器并联，代替3P(三极)继电器?或者串联三个独立线圈是一个更好的选择吗?
阿尔弗雷德，它可以用并联连接，串联连接需要三倍的线圈电压作为输入。
如果我需要它连接到电源的逆变器，当电流去，逆变器将处理
要做哪些修改?
你只需要一个DPDT继电器，发电机交流将被逆变器交流和低CDI部分将不需要。
您好，我认为三相第二回路应该升级，如果一或两相跳闸，三相电机将无法运行(即;只有1或2相有电压)。我认为如果连接继电器线圈的那个相位有电压，而其中一个或另外两个剩余相位没有电压，就不会切换到发电机，也不会运行三相电机，电路运行就会失败。我说的对吗?
嗨，缺相实际上是一个不同的问题，为了防止它，我们可以在现有电路中包括一个单相防止器来操作继电器线圈
