这篇文章讨论了一种12V电源和电池充电器电路，它可以作为一种不间断的培养箱应急加热系统。这个想法是艾莉亚先生提出的。

技术规格

我读过你所有的好文章，但你可以帮助我设计一个线性PSU，提供120VAC的12个VDC 5A输出，但它还必须在5Ah充电，但在紧急停电时（没有220VAC供应）DPDT继电器将切换到使用电池，以照亮50WATT 12VDC灯泡，用于培养箱加热器，其是12VDC电子恒温器。

当220vac电源再次接通时，dpdt开关将使用电源模块照明加热器，并对电池进行充电。

这是我的库存中可用的电子组件:

1. 1x大Trafo 220V至30V 25amps

2.1 x LM317T集成电路

3. 2X 7812 IC

4.4 x TIP41C

5.2 x 2 n3055

以及各种二极管和电阻，当然，我有2个DPDT继电器

我也有很少的MOSFET，如INF540和18N50，但我不知道如何使用它。

我还有4、5瓦特0 1欧姆电阻,和我想要构建的充电器,它可以自动切断,这样我就可以永远离开电池单元,和所有的备件我已经之前提到的废弃物,但似乎已经测试,一切都是好的,对于小电容，我可以设法找到它，如果有任何。

我之前提到的变压器已经有25 V 3300uf电容，它是大30个放大器整流器（它看起来像是有一个标志的4腿晶体管，~~ +是右转吗？，整流器？）焊接两者靠近特拉法的电缆。

印度尼西亚的灯光往往是在印度尼西亚东部的，在Mollucas群岛。

谢谢你，长官。艾莉亚。

无论主电网电压的存在或不存在如何，该思想旨在确保对培养箱的温暖供应不间断地供应。

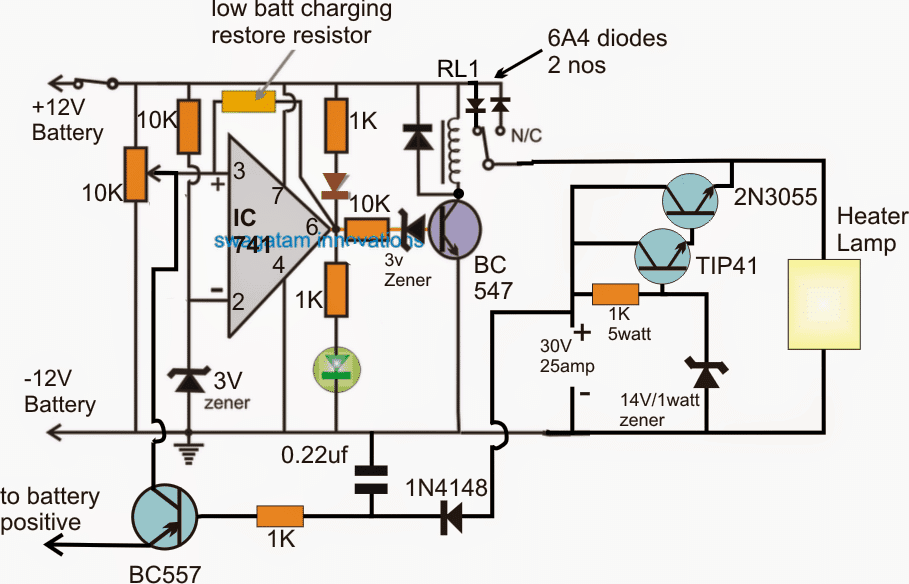

参考上述带有充电器电路的应急培养箱灯设计，我们可以看到一个简单的布局，由一对达灵顿2N3055/TIP41 BJTs组成的晶体管稳压器级和一个基于运放的电池过电压、低电压截止级组成。

在经由桥式整流器和滤波器电容（3300UF）适当地整流后，所示的30V输入DC从所述30V 25AMP变压器衍生。

馈电输入由达灵顿BJT级处理，在TIP41晶体管的基底1k电阻决定的特定电流水平下，2N3005晶体管的发射极实现了约14V的输出。这个电阻可以增加或减少成比例地增加或减少2N3055的发射极电流。

上述调节输出用于为培养箱加热灯供电，并为相关的12V 60Ah电池充电。

只要电池电压低于最佳的完全电荷水平，opamp 741的PIN6处的红色LED保持照明并且绿色LED停留关闭。

上述情况使BC547和连接的继电器切换关闭，这允许来自2N3055发射器的DC电压通过继电器的N / C触点和通过连接在N / C的各自的6AMP二极管的电池通过中继。

一旦电池充满电，红色LED开关关闭，绿色LED打开，所以BC547晶体管和继电器。

继电器触点现在从其N / C转移到N / O，切断电池的充电电源，并防止电池充电的任何机会。

上述动作还使电池电压通过N/O触点和N/O触点处的串联二极管到达加热器灯。

然而，所解释的场景有一个问题.....在这里，从市电到电池的转换动作可以抑制，无论何时，电池可能是在充电模式。

由于在充电阶段期间，电池电压将在完全充电和低电荷值内的某处，将继电器触点保持在N / C位置，这又可以防止电池电压到达加热器灯。

为了纠正上述问题，可以看到BC557，这使得每次主电源发生故障，继电器处于N / C时，它被迫恢复到N / O位置并保持这种情况，直到电池电量下降低于预定的不安全低压电平。
