这篇文章讨论了一种简单的基于红外的接近传感器电路，通过在人工鸟巢旁边安装电路来研究鸟类和它们的行为。这个想法是Jan Simberg先生提出的。
技术规格
我希望你有时间读这几行。首先感谢有趣的模式!他们也在工作!我们是三个研究鸟类的人，我们有大约1700个鸟巢要检查。鸟巢是一个前面有个洞的小木箱。
我不是电工，但我想找到一种便宜的方法，当鸟在巢外时，在巢外点亮LED灯(只有几十个!)每次检测到移动后，LED必须闪烁约5分钟。
我可以使用一个可充电电池和一个太阳能电池从花园的灯-这是可以的。我在网上找到了你的“精确红外运动探测器或接近探测器电路”，这可能是一个解决方案。我能把蜂鸣器换成带电阻的LED吗?
其次，我发现了你的“仅使用两个晶体管的低电池指示电路”，a很成功。对于4 × 1.2 v = 4,8v的可充电电池组，最低电压是多少?有什么办法降低当前的消费吗?5分钟插播怎么样?
涡流和PIR探测器可以工作，但我认为它们消耗的电流太多了。超声波探测器是不可能的——鸟听到的频率是多少?
最后，我为您的红外探测器做了一个快速的PCB布局。如果太恐怖，请删除。
规则的,
Jan Simberg
设计
我们可以从以下几点来理解拟议中的“鸟巢中的鸟”探测器电路:
集成电路LM567采用标准锁相环频率检测模式。
IR光电二极管LD274从IC输入设定的频率，这个光电二极管成为发射装置。
另一个光电二极管BP104与上述光电二极管平行放置，这样它就可以在障碍物(这里是一只鸟)面前的指定距离内接收反射的红外光线。
BP104成为电路的接收IR器件，调谐后只对来自LD274的反射光作出响应，而不对任何其他虚假入侵作出响应。
一旦障碍物被检测到，BP104触发并激活IC LM567与低逻辑在其输出引脚8。
然而，上述触发的低逻辑只有在入侵者预设在探测区域内时才会激活。
为了保持输出持续一段合理的时间，IC 555单稳态被引入与IC LM567。
IC 555接受来自LM567的引脚8的低信号，并保持其引脚3在预定的时间长度，即使在LM567输出由于可能的障碍突然消失而失活之后。
通过适当调整R9/C5的值，可以设置IC 555的引脚3保持ON的时间
晶体管T3限制和抑制C5充电，直到LM567的引脚8由于移除障碍而失活。
上述步骤确保IC 555输出锁存ON定时启动后，鸟进入鸟巢，这也确保IC 555输出执行预定的时间锁存后，IC LM567的引脚8已成为不活动。

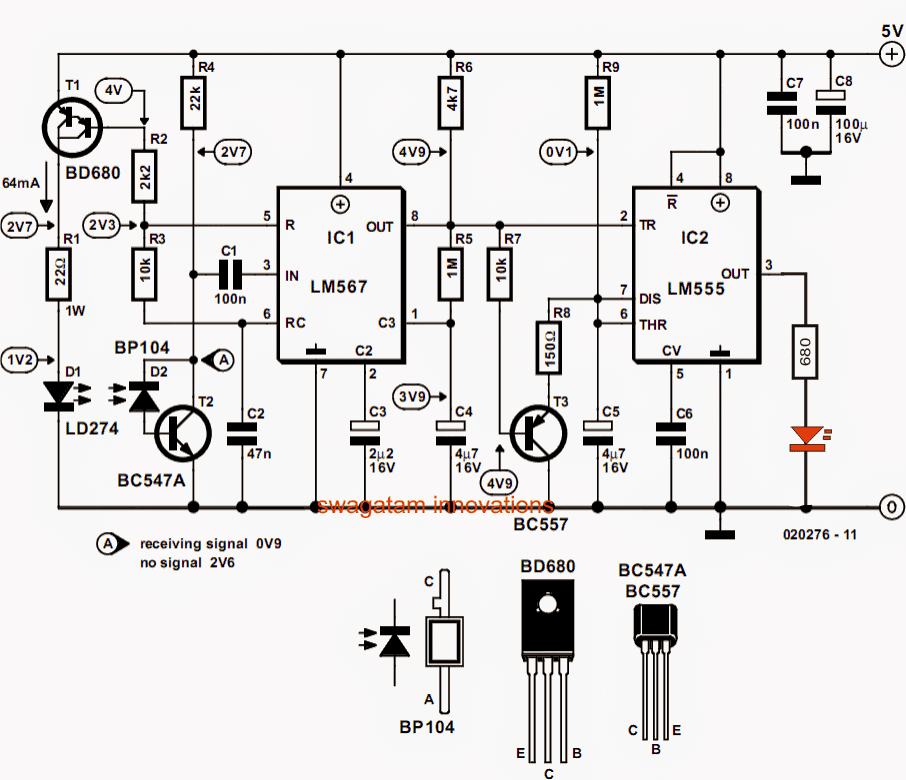

线路图

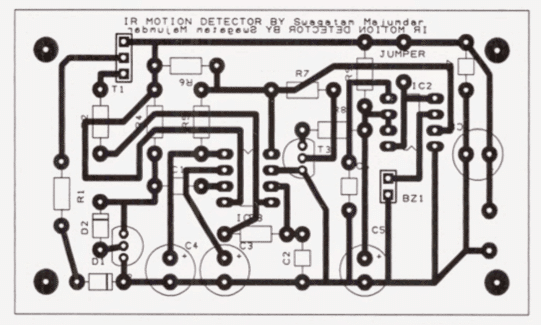

以上电路的PCB设计，Jan发来:
先生，我需要一个简单的晶体管触摸敏感电路，一旦触摸它就会激活一个继电器，直到你再次触摸它，它就会使继电器失效。再说一遍，这其中哪一个可以执行这样的功能:(单稳、双稳或不稳多谐振荡器)?
Jideofor，试着在谷歌上搜索“晶体管双稳态电路”，你会在网上找到很多。
伟大的网站!可以用4046芯片而不是567来创建一个类似的电路吗?更普遍地说，人们什么时候会使用4046而不是567?
谢谢，是的，4046也可以使用，但567更紧凑，容易获得，配置更简单。
