LED亮度和效率测试仪电路 - 自制电路项目金博188的网站

这篇文章详细介绍了一个简单的LDR亮度和效率测试电路，使用一个LDR和一个数字欧姆表。普拉尚特提出了这个想法

技术规格

我想检查1瓦LED的亮度和光线。
我可以在LDR的帮助下检查它。Bekoz发光传感器成本太高。
如果我有三种质量1瓦LED，我如何测量其中LED具有明亮的灯光。
请解决这道题。
谢谢
Prashant Sharma.

当使用DC供应操作时，LED不是非常复杂的发光器件，并且照明水平变得与跨越LED的电流成比例。

因此，在上述条件下读取亮度水平可能不需要复杂的电路，因为我们在勒克斯米中拥有，而是可以简单地使用LDR和廉价欧姆仪表。

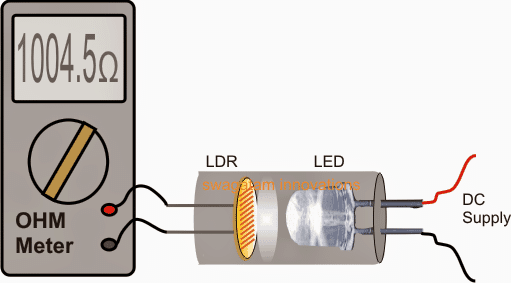

LED亮度指示器的设置设计可以在下面见证：

我们看到一个封闭在空心不透明管内的LDR。需要测量亮度的LED通过管的相对的中空端插入，使得两个装置面向管内部面对面。

这种粗糙的白色材料可以在管道内的两个装置之间引入这种粗糙的丙烯酸件，以使LED光在LDR上扩散并产生均匀的光分布，而不是聚焦在LDR的小不一致区域上。

通过施加在封闭的LED上施加的DC，所示设置将在欧姆仪表中产生直接读数，表示LDR电阻降低的欧姆。可以通过其他LED或标准良好的质量来指出该值，并且在手中的标准良好质量进行比较，以获得关于它们的亮度水平和效率的所需信息。
