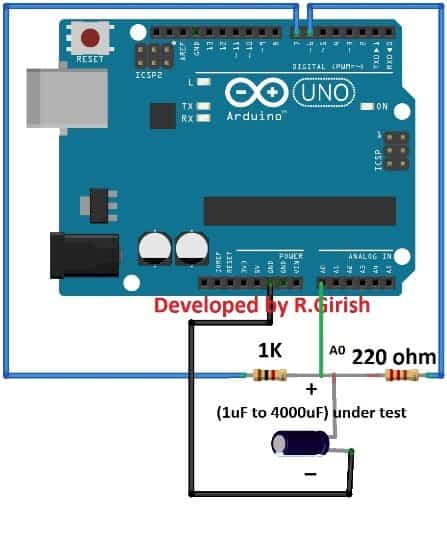

基于Arduino的数字电容计电路

将上述代码上传到Arduino完成硬件设置，最初不连接电容。打开串口监视器;上面写着“请连接电容器”。

现在连接一个电容器，其电容将显示如下图所示。

它还显示了达到63.2%的电容满充电电压所花费的时间，这是经过的时间。

基于LCD的电容计电路图:

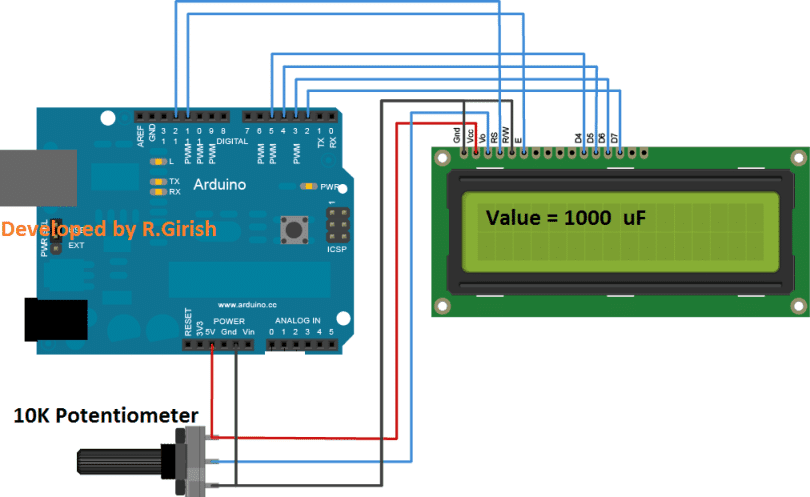

上面的原理图是LCD显示器与Arduino之间的连接。提供了10K电位器，用于调整显示的对比度。其余的连接是不言而喻的。

上述电路与基于串行监视器的设计完全相同;您只需要连接液晶显示器。

基于LCD的电容计程序:

//----------------- 项目由R.Girish ------------------//
# include < LiquidCrystal.h >
LiquidCrystal液晶(12、11日5、4、3、2);
const int analogPin = A0;
const int chargePin = 7;
const int dischargePin = 6;
浮动电阻值= 1000;//已知电阻的值(欧姆)
无符号长开始时间;
无符号长elapsedTime;
法拉浮动;
无效的设置()
｛
Serial.begin (9600);
lcd.begin(16日2);
pinMode (chargePin、输出);
digitalWrite (chargePin、低);
lcd.clear ();
lcd.setCursor (0,0);
液晶显示器。打印(“电容”);
lcd.setCursor (0,1);
液晶显示器。打印(“米”);
延迟(1000);
｝
无效循环()
｛
digitalWrite (chargePin、高);
开始时间=米尔斯();
而(analogRead (analogPin) < 648) {}
elapsedTime = millis() - startTime;
microFarads = (((float)elapsedTime /电阻值)* 1000;
if (microFarads > 1)
｛
lcd.clear ();
lcd.setCursor (0,0);
液晶显示器。打印(“价值= ");
lcd.print(法拉(长));
液晶显示器。打印(超滤);
lcd.setCursor (0,1);
lcd.print(“运行:”);
lcd.print (elapsedTime);
液晶显示器。打印(“女士”);
延迟(100);
｝
其他的
｛
lcd.clear ();
lcd.setCursor (0,0);
液晶显示器。打印(“请连接”);
lcd.setCursor (0,1);
液晶显示器。打印(“电容器! !”);
延迟(500);
｝
digitalWrite (chargePin、低);
pinMode (dischargePin、输出);
digitalWrite (dischargePin、低);
while(analogRead(analogPin) > 0) {}
pinMode (dischargePin、输入);
｝
//----------------- 项目由R.Girish ------------------//

完成硬件设置后，上传上面的代码。一开始不要连接电容器。显示屏显示“请连接电容!!”“现在你连接电容器。显示器将显示电容的值和经过的时间，以达到63.2%的满充电电容。

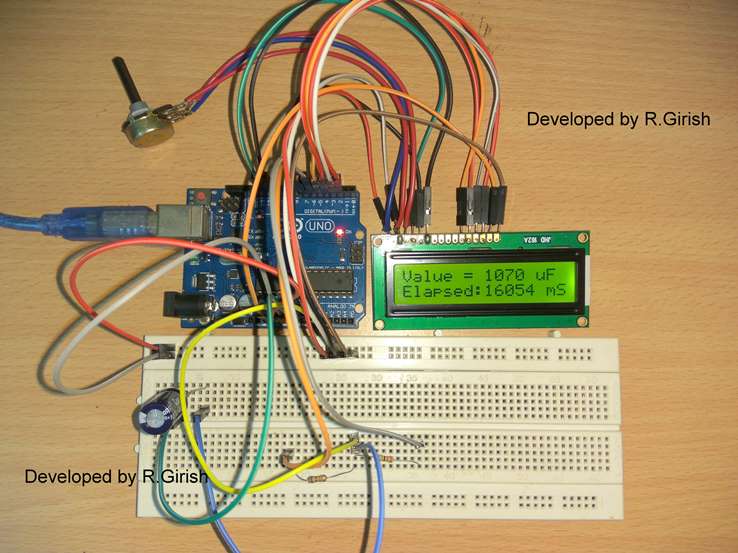

作者的原型:
