以下文章讨论了简单的闪烁自行车安全光电路
在很多时候，我们碰巧晚上沿着道路走下去，才能满足骑自行车的人，只有在步行距离内时才能看到骑自行车的人。
如果您是自行车AFICIONADO并且更喜欢在黑暗中或过夜漫步，这个骑手的安全光线可能非常有用，因为它可能很容易观察到。
电路操作
我们已经观察到基于两个集成电路555和12个二极管LED红色的设计，但我能够改变设计仅使用555.使用这种特殊的新制作，在2组设计上很容易加倍。LED（见图）真的不存在于同一时间，但这并没有产生大量问题。
自行车安全光电路的操作细节
仅利用一个电路555，它可以配置为用于操作的异形多脉线（具有方波）。
该电路将各自有两组6个LED。
6个LED的顶部组将在任何时间亮起555的输出低（约0.75伏），并且当输出555的输出高（约8.4伏时，顶部组可能会接通
这种交替的光线运动非常壮观，非常难以俯瞰夜晚。
led可以以各种不同的方式放置:
- 如图所示，两行LED，
-两行led点缀，因此第一组灯亮，但有3个上，3个下，然后在第二组，等等。
创建该电路以与PP3 9伏电池一起使用

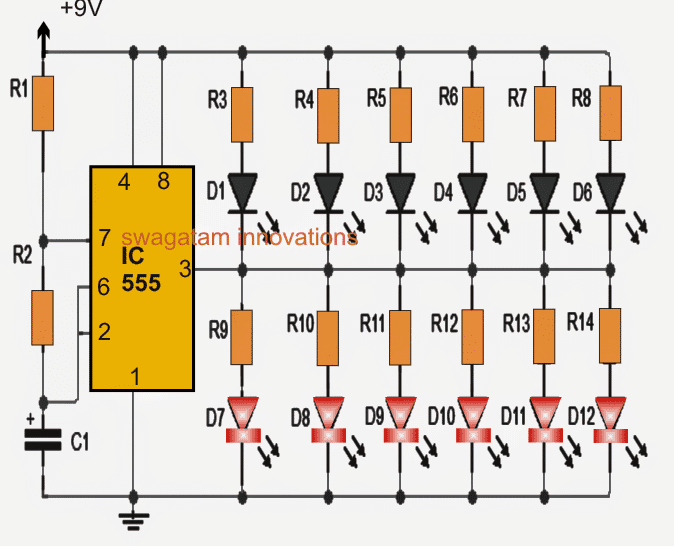

电路图
讨论的自行车安全灯的零件清单
IC1：555计时器
D1至D12:红色led灯5mm
R1：10K电阻
R2: 100 k电阻
R3至R14：1K 1/4瓦特
C1: 10 uf / 25 v
