在这篇文章中，我们学习如何建立和使用一个18V电池充电器电路的无绳钻床。这个想法是Chibuzo先生提出的。
技术规格
- 这是问题。我根本没有任何无绳钻电池充电器。但我有变电压车电池充电器。
- 我确实尝试通过粘贴在电池组的端子上的金属板，但我发现电池组变得温暖/热，所以我很快就断开了它。
- 电池是18V的nicd，我担心如果它还没有死或烤，我可能会用汽车电池充电器一次注入太多电流而损坏它。
- 我知道你是这方面是一个非常好的主题专家，我期待着你的建议。就像我早些时候说过，在许多领域都有兴趣的爱好者，我使用这些工具，但是让他们收费是我的一个问题所以我正在寻找永久解决方案。
- 最后，我将尝试我的手，尽可能多的项目，我可以找到零件处理。如果我在用你们的平台努力提高我的电子知识时遇到了问题，我可以亲自告诉你吗?我愿意做你的学生。
- 谢谢你对愿意与陌生人共同地分享你所知道的这么大的心。再次，很遗憾麻烦你。
设计
无论是铅酸电池，Ni-CD还是锂离子，下面所示的多功能电池充电器都可以应用于其中的任何一种，以便有效地对付它们而无需担忧：
这种通用自动电池充电器的显著特点是:
1)恒压充电
2)电池充满后自动关机。
3)最大电流5安培，这意味着最高50AH的电池可以用这个充电器正常充电。
4）完全可定制的根据电池规格。
5)低成本
6)不需要特殊零件，均为标准，方便获取。
7）截止和充电状态监控的LED指示灯。
8)适合车库和家庭使用。
如何设置这个简单的无绳钻电池充电器电路：
在这篇文章中已经全面讨论了整个程序，解释说明如何设置或调整基于opamp 741 IC的电池充电器电路实现自动截止
上述通用充电器电路是恒压充电器和恒定充电器，当其实现为5AMP充电器时，对于较低电流充电，该电路可能需要额外的充电LM338恒流电路在输入电源和上述电路之间。
一步一步设置程序
- 最初保持BC547的基极/发射极短路。
- 将P2预设刮水器旋转到地面。
- 在没有电池连接的情况下，打开输入电源，调节P1预置，D1负极与接地线之间为14.2 V。
- 接下来，调整P2预设，直到LED刚好亮起。
- 就这样，设置过程就完成了。
- 最后，移除底部/发射器短路，你的无绳电池充电器电路现在已经准备好自动充电和切断。
如何用所示的通用充电器电路为18V无绳钻电池充电
无绳钻电池可以大多是Ni-CD电池，只要充电参数所涉及的充电参数，就不像铅电池相同那样关键。
很像锂离子电池，这些也将允许你充电，然后通过一个电流，可能是他们的AH评级的1/10或高到他们指定的AH评级。
例如，如果钻头电池的额定电压为3AH，它可以在3/10 = 0.3安培或300mA的电流速率下充电，或在3安培内的任何电流，但不超过这个限制。
然而，在满1C充电速率下，电池可能会显著变暖，这必须由自动设备来处理温度控制器电路或者通过风扇冷却。

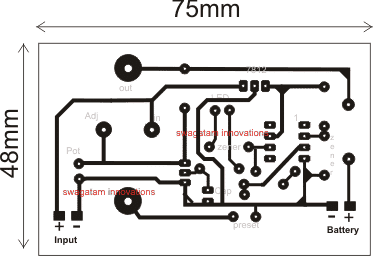

PCB设计为上述解释的无绳钻电池充电器电路
跟踪侧视图
零件清单
- 电阻器
- 所有电阻的¼瓦特5%
- 10k = 1no.
- 1 k = 1
- 240欧姆= 1no
- 4k7或4.7k = 1no
- 10K预设= 1no在IC 741的引脚3
- 10K pot = 1与IC LM338的ADJ引脚没有连接
- 电容器
- 10 uf / 25 v = 1
- 0.1超滤/ 50 v = 2号
- 半导体
- BC547 = 1没有
- IC LM338 = 1
- IC7812 = 1没有
- ic741或任何类似的opamp = 1no
- 1N4148二极管= 1no
- 1N5408二极管= 1no
- 6V和3.3V齐纳二极管均为1no，两者均可为1 / 2瓦额定功率(可替换为4.7V齐纳二极管)
