联合收割机粮仓信标液位指示电路

这篇文章解释了联合收割机粮仓的信标指示电路。这个想法是John Bosch先生提出的。

线路目标和要求

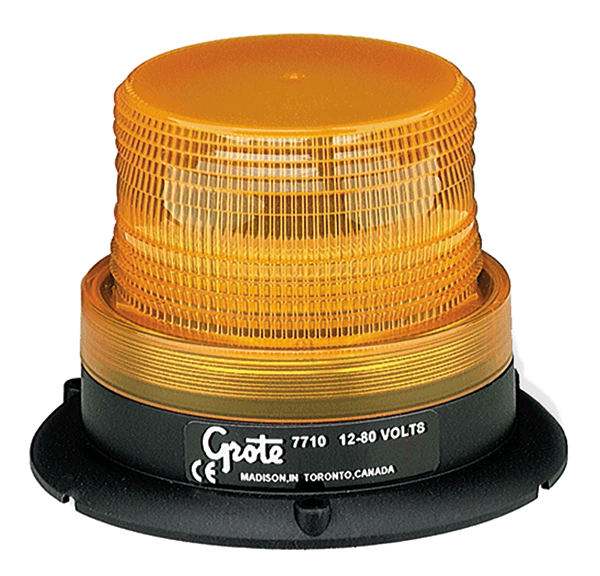

1. 我想把下图所示的旋转信标粮食罐水平指示系统改造到我的老式联合收割机上。
2. 我想要构建的系统的特定部分是:
3. 粮仓液位达到四分之三时自动开启。
4. 的指路明灯一旦四分之三的全传感器被触发，开始交替模式;信标灯持续亮10秒，然后持续关闭10秒，直到粮食罐的传感器被触发。
5. 一旦粮仓装满了传感器，航标灯就会一直亮着。
6. 你能设计一个电路来实现这个功能吗?我已经有了垃圾箱液位传感器，它是一种常开式触点。
7. 传感器的规格是:48V, 0.5安培，10瓦，300mA，所以即使我计划使用LED信标灯，我怀疑任何电路的输出都必须触发一个继电器到信标电源电路。我还希望能够从联合收割机的控制站关闭系统。
8. 提前感谢任何和所有的输入!

设计

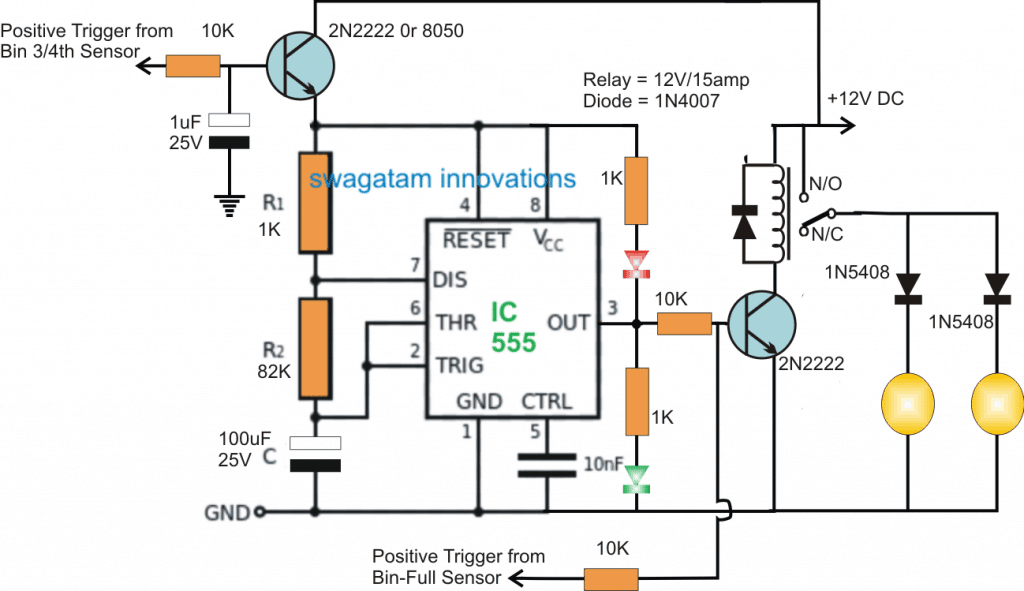

建议的粮食储罐信标电平指示器可以非常简单地使用IC 555电路在其不稳定模式下实现，如下图所示:

IC 555配置为标准稳定模式(闪烁模式)，其中R1、R2和C值决定IC 3引脚的闪烁速率。

这些值被计算出来，在IC的3号引脚上产生一个相当精确的5秒ON/OFF开关。

它是如何工作的

可以看到引脚3与继电器驱动级连接，其触点配置有指示信标LED灯。

当继电器侧的+12V电源接通时，电路置于备用位置，准备响应来自bin传感器的信号。

当第一个信号从“3/4槽满传感器”接收到时，稳定器通过左上方相关的2N2222晶体管供电，电路立即开始以设定的速率振荡。

继电器跟随ON/OFF触发器，从IC的引脚3号，并启动所需的5秒ON/OFF激活所附的旋转信标灯，表明3/4罐满液位达到。

上述ON/OFF持续一段时间，直到粮仓达到其满水位，当“满水位传感器”的后续触发器导致驱动晶体管和继电器永久激活。

继电器现在成为锁定，并使信标指示灯灯亮和旋转，指示“油箱满”的情况给用户。
