顾名思义，将直流输入转换为交流而不依赖电感器或变压器的逆变器电路称为无变压器逆变器。
由于不采用电感式变压器，输入直流通常等于逆变器输出处产生的交流峰值。
这篇文章帮助我们理解了3个逆变器电路的设计，它们不用变压器，也不用全桥IC网络和SPWM发生器电路。
使用IC 4047的无变压器逆变器
让我们从H桥拓扑开始，它可能是其形式中最简单的。然而，技术上它不是理想的，也不推荐，因为它是使用p/n沟道MOSFET设计的。P沟道MOSFET用作高压侧MOSFET，n沟道MOSFET用作低压侧。
因为，p沟道mosfet是在高侧使用的自举变得不必要，这大大简化了设计。这也意味着这种设计不必依赖于特殊的驱动器IC。
虽然这个设计看起来很酷很吸引人，但它有几乎没有潜在的缺点．这正是为什么在专业和商业单位中避免这种拓扑结构的原因。
这就是说，如果它的建设正确，可能会服务于低频应用的目的。
这是使用IC 4047作为不稳定图腾极频率发生器的完整电路
零件清单
所有电阻是1/4瓦5%
- R1=56k
- C1 = 0.1uF / PPC
- IC引脚10/11电阻器=330欧姆-2nos
- MOSFET栅极电阻器=100k-2nos
- 光耦合器= 4N25 - 2 nos
- 上P沟道MOSFET=FQP40-2nos
- 低n沟道mosfet = IRF740 = 2nos
- 齐纳二极管= 12V, 1/2瓦特- 2 nos
下一个想法也是h桥电路，但这个使用推荐的n沟道mosfet。这是拉尔夫·维切特先生提出的请求
主要规格
来自密苏里州圣路易斯的问候。
你愿意合作吗一个逆变器项目？如果你愿意，我可以为你的设计和/或你的时间付钱。
我有一辆2012和2013年的普锐斯，我妈妈有一辆2007年的普锐斯。普锐斯的独特之处在于它有一个200 VDC（标称）高压电池组。普锐斯车主过去曾使用这种带有现成逆变器的电池组，以输出其固有电压并运行工具和设备。（在美国，60赫兹，120和240伏交流电，我相信你知道）。问题是这些逆变器不再生产，但普锐斯仍然是。
以下是过去用于此目的的两个逆变器：
1） PWRI2000S240VDC（见附件）不再制造！
2） Emerson Liebert Upstation S（这实际上是一个UPS，但您卸下了标称电压为192 VDC的电池组）（见附件）不再生产！
理想情况下，我希望设计一个3000瓦的连续逆变器，纯正弦波，输出60赫兹，120伏交流电（如果可能的话，使用240伏交流电分相），并且变压器更少。峰值功率可能在4000-5000瓦之间。输入：180-240 VDC。我知道，这是一份相当不错的愿望清单。
我是一名机械工程师，有一些制造电路和编程Picaxe micro控制器的经验。我只是没有太多从头开始设计电路的经验。如果需要，我愿意尝试失败！
设计
在这个博客中，我已经讨论了超过100逆变器设计和概念，上面的要求可以很容易地通过修改我的一个现有的设计，并尝试给定的应用程序。
对于任何无变压器的设计必须有两个基本的东西包括实施:1)逆变器必须使用全桥全桥逆变器驱动程序和2)美联储输入直流供电必须等于所需的输出峰值电压水平。
结合以上两个因素，一个基本的3000瓦逆变器设计可以在下图中看到纯正弦波输出波形特性。
通过以下几点可以了解逆变器的功能细节：
基本的还是基本的标准全桥逆变器配置由全桥驱动IC IRS2453和相关的mosfet网络组成。
逆变器频率的计算
这一阶段的功能是在由Rt/Ct网络的值决定的给定频率下振荡mosfet之间的连接负载。
这些计时RC组件的值可以通过公式设置:f = 1/1.453 x Rt x Ct，其中Rt是欧姆，Ct是法拉。它应该设置为实现60Hz，以补充指定的120V输出，或者对于220V规格，可以更改为50Hz。
这也可以通过一些实际的试验和误差，通过使用数字频率计评估频率范围来实现。
为了获得纯正弦波结果，低侧mosfet栅极与各自的IC馈电断开，并通过BJT缓冲级进行相同的应用，配置为通过SPWM输入操作。
产生SPWM
SPWM代表正弦波脉冲宽度调制围绕opamp IC配置还有一个IC 555 PWM发生器。
虽然IC 555配置为PWM, PWM输出从其引脚#3从来没有使用，而是通过其计时电容产生的三角波被用于雕刻SPWMs。在这里，一个三角波样本应该在频率上慢得多，并与主集成电路的频率同步，而另一个需要更快的三角波，其频率本质上决定了SPWM可能有柱子的数量。
opamp的配置类似于比较器，并配有三角波样本，用于处理所需的SPWM。从主IC IRS2453的Ct引脚中提取一个较慢的三角波
opamp集成电路通过比较两个三角波在其输入pinout处的值来完成处理，并将生成的SPWM应用于BJT缓冲级的基座上。
bts缓冲器根据SPWM脉冲开关，并确保低侧mosfet也以相同的模式开关。
上述切换使得输出AC也能够在AC频率波形的两个周期内以SPWM模式切换。
选择场效应管
由于指定了3kva无变压器逆变器，因此需要对mosfet进行适当的额定以处理这种负载。
图中所示的mosfet编号2SK 4124实际上无法承受3kva的负载，因为这些mosfet的额定负载最大为2kva。
网上的一些研究可以让我们找到mosfet:IRFB4137PBF-ND它的额定功率为300V/38安培，在3kva以上的负载下运行看起来很好。
由于它是一个无变压器的3kva逆变器，选择变压器的问题已经消除，但是电池必须具有适当的额定值，以便在适度充电时产生最小160V的电压，在完全充电时产生大约190V的电压。
自动电压调整。
自动校正可以通过连接输出端子和Ct引脚之间的反馈网络来实现，但这实际上可能不是必需的，因为IC 555 pots可以有效地用于固定输出电压的均方根，而一旦设定好输出电压，无论负载情况如何，都可以期望输出电压是绝对固定不变的，但只要负载不超过逆变器的最大功率容量即可。
2） 带电池充电器和反馈控制的无变压器逆变器
下面讨论了一种紧凑型无变压器逆变器的第二个电路图，该逆变器不包含大型铁变压器。它使用铁氧体磁芯电感器，而不是重型铁变压器，如下文所示。这个示意图不是我设计的，它是由本博客的一位热心读者Ritesh先生提供给我的。
该设计是一个完全成熟的配置，包括大多数功能，如铁氧体变压器绕组细节低压指示级、输出电压调节装置等。
以上设计的说明还没有更新，我会尽快更新，同时你可以参考图表，如果有疑问可以通过评论来澄清。
200瓦紧凑型无变压器逆变器设计#3
下面的第三个设计显示了一个没有变压器(无变压器)使用310V直流输入的200瓦逆变器电路。它是一个正弦波兼容的设计。
介绍
我们所知道的逆变器是将低压直流电源转换成高压交流输出的装置。
产生的高压交流输出通常按照当地电网电压等级的顺序。然而，从低压到高压的转换过程总是需要包括大型变压器。我们是否有办法避免这些问题，并制作一个无变压器的逆变电路？
是的，有一个相当简单的方法来实现无变压器逆变器的设计。
基本上逆变器利用低直流电压电池需要将它们升压到预期的更高的交流电压，这反过来使变压器的包含势在必行。
这意味着，如果我们可以将输入的低电压直流电平替换为与预期输出的交流电平相等的直流电平，就可以简单地消除对变压器的需要。
电路图包含一个高压直流输入操作简单的mosfet逆变电路，我们可以清楚地看到没有变压器涉及。
电路操作
高压直流电等于通过串联18个12伏小电池获得的所需输出交流电。
门N1来自IC 4093, N1被配置为这里的振荡器。
由于IC需要5至15伏之间的严格工作电压，因此所需的输入来自其中一个12伏蓄电池，并应用于相关IC引脚。
因此，整个配置变得非常简单和高效，完全不需要笨重的变压器。
电池都是12伏，4安额定值，非常小，即使连接在一起似乎也不会占用太多空间。它们可以紧密堆叠，形成一个紧凑的单元。
在200瓦时，输出为110伏交流电。
零件清单
- Q1，Q2=MPSA92
- 第三季度= MJE350
- Q4，Q5=MJE340
- Q6, q7 = k1058，
- Q8，Q9=J162
- NAND IC=4093，
- D1=1N4148
- 电池=12V/4AH，18个。
升级到正弦波版本
以上讨论的简单的220V无变压器逆变器电路，只需将输入振荡器替换为正弦波发生器电路，即可升级为纯正弦波逆变器或真正弦波逆变器，如下图所示:
可以找到正弦波振荡器的零件清单在这个岗位上
无变压器太阳能逆变电路
太阳是一个主要和无限的原始能源来源，在我们的星球上是绝对免费的。这种能量基本上是以热的形式存在的，然而人类已经发现了利用这种巨大的光源来制造电能的方法。
概述
今天，电力已成为所有城市甚至农村地区的生命线。随着化石燃料的消耗，太阳能有望成为一种主要的可再生能源，可以在地球上任何地方和任何情况下免费直接获取。让我们学习一种将太阳能转化为电能的方法，为我们的个人利益服务。
在我以前的一篇文章中，我讨论了一个太阳能逆变器电路，它有一个简单的方法，使用变压器合并了一个普通的逆变器拓扑。
众所周知，变压器体积庞大，重量沉重，在某些应用中可能会很不方便。
在目前的设计中，我试图通过合并高压mosfet和通过串联太阳能电池板提高电压来消除变压器的使用。让我们在以下几点的帮助下研究整个配置:
它是如何工作的
看着下面显示基于太阳能无变压器的逆变器线路图,我们可以看到,它主要包括三个主要阶段,viz.振荡器阶段组成的通用IC 555,输出阶段组成的两个高压功率场效应管和电源采用太阳能电池板银行交付阶段,它在B1和B2处进食。
电路图
由于IC不能在超过15V的电压下工作，因此它通过下降电阻器和齐纳二极管得到了很好的保护。齐纳二极管将太阳能电池板的高电压限制在连接的15V齐纳电压。
然而，MOSFET允许在全太阳能输出电压下工作，该电压可能在200到260伏之间。在阴天条件下，电压可能会降至170V以下，因此在这种情况下，可能会在输出端使用稳压器来调节输出电压。
MOSFET为N型和P型，形成一对，用于执行推挽动作和产生所需AC。
mosfet在图中没有指定，理想情况下，它们必须额定在450V和5安培，如果你谷歌有点过网，你会遇到许多变体。
使用过的太阳能电池板在阳光充足时，开路电压应严格控制在24V左右，在明亮的黄昏期间，开路电压应控制在17V左右。
如何连接太阳能电池板
零件清单
R1=6K8
R2 = 140 k
C1 = 0.1佛罗里达大学
二极管= 1N4148
R3 = 10K, 10w，
R4，R5=100欧姆，1/4瓦
B1和B2 =来自太阳能电池板
Z1 = 5.1V 1瓦特
使用这些公式计算R1、R2、C1。。。。
更新:
上述555 IC设计可能不那么可靠和高效，下面可以看到一种更可靠的设计，即全H桥逆变电路．本设计可预期提供比以上555 IC电路更好的结果。
使用上述电路的另一个优点是，您不需要双太阳能电池板布置，而单串联太阳能电源足以操作上述电路以实现220V输出。
你好，斯瓦格坦
我有一个应用程序，我需要从24VDC电池源产生220VAC 50/60Hz 1500W纯正弦波。我有严重的重量/尺寸限制，因此我不能使用带升压变压器的逆变器，因为它将非常重。我想知道你是否能帮我弄一张原理图和零件清单。我有能力设计PCB和制造所需的散热器。我还可以通过散热器散热片提供强制空气进行冷却。该应用程序将位于远程无人值守位置，因此应高度可靠。在此方面的任何帮助都将不胜感激。
西蒙
你好，西蒙，
如果不使用变压器，就不可能提高电压或电流，因此，很抱歉，我没有任何其他选择供您选择…。
嘿，有没有可能将5v直流电转换为50-80ac，我的想法是将5v直流电升压到70v直流电（峰-峰电压），然后通过MOSFET获得50V交流电
这是可能的，您将需要一个5伏初级和80伏次级绕组变压器。
好吧，但是我在网上找不到这样的变压器
是的，这是定做的变压器
早上好，先生。
我担心使用IRS2453 (1) D电路的逆变器。我对irf540 mosfet做了研究，Vds电压是100V，交流电压可以是多少?谢谢你！
您好Daoud，您是对的，IRF540在图表中被错误地提到。我现在已经用IRF840设备更正了这个图。谢谢你指出这一点。
嗨，斯瓦格先生。非常感谢您的精彩创新和帮助。我印象深刻。
请我需要一个2kva，2.5kva，3kva–5kva发电机avr电路，特别是用于elepaq发电机组
谢谢文森特，我现在没有那些电路，我可能会尽快找到并更新它
嗨赃物,
很抱歉，这与上述内容无关，只是为了了解您是否保持良好状态。你一直很安静，在你的国家被封锁。
谢谢Bernard，到目前为止我很好，我们国家有封锁，但我总是可以在这个博客上回答评论，所以无论何时需要你都可以在这里自由提问，我将非常乐意提供帮助！
我对高频逆变器与传统低频逆变器的输出阻抗(负载不变性/拒绝低功率因数负载噪声的能力)感到好奇。
在使用发电机电源运行时，我注意到的一个问题是，功率因数低的开关电源设备会污染电源，导致连接到该发电机组的分支电路上的谐波失真过大。逆变器可能也有类似的问题。我想知道高频逆变器在这方面是否比低频逆变器好？
我不确定输出阻抗，但功率因数和谐波可以通过在逆变器输出端添加一个正确计算的LC网络来消除。
嗨Swagatam。
如果参考三角形以60Hz运行，3kVA逆变器的调制需要以什么频率运行？
如果我运行400V直流总线，逆变器的MOSFET的关键参数是什么?
谢谢你的快速回复。
你好卢克,
慢三角波必须为60 Hz，快三角波必须为任何高速率，这取决于SPWM波形的每个周期上有多少个柱或块。
理想情况下，mosfet的VDS必须是额定400V的1.2倍，额定电流ID应该是最大负载电流的1.5倍
谢谢你，斯瓦加塔姆。非常有用。您是否有一个连接到样本反馈电路的偶然性？我想我看到了你的一篇文章，你把整流后的电压反馈给555定时器的RC引脚？
嗨，卢克，是的，没错……你可以试试下面文章中的第二个电路：
//m.addme-blog.com/load-independentoutput-corrected/
它可以配置任何MOSFET级控制逆变器的输出电压
你好，斯瓦加塔姆
使用400VDC输入电压和无变压器纯正弦全桥逆变器，我可以控制调制三角波以获得220VAC输出或120VAC输出吗？我是控制振幅还是频率？
感谢你所有的回复。
你好Luke，是的，你可以使用PWM斩波电路来降低电压到更低的水平，也可以应用反馈电路来控制电压的峰值水平。事实上，反馈电路本身就足以将电压降低到任何想要的水平。是的，振幅将由反馈控制…
对于上面带有IRS2453芯片的变压器少纯正弦逆变器，在3000W和220VAC输出时，你能得到什么效率?或者，你用IRS2453显示的电路得到了什么效率。
顺便说一句，非常酷的网站。
谢谢
路加福音
谢谢你喜欢我的网站，根据设计，如果直流输入来自太阳能电池板或风车，它应该超过95%。我还没有实际测试效率…
关于采用IRS2453设计且为无变压器型的逆变器电路：
对于那些增加中控水龙头的人来说，这是一个奇怪的问题，因为在美国，一些电器不仅需要220-240vac，而且还需要中控腿....
如果可能的话(即物理上讲或将匹配的电容器串联起来)，中心点直流电和使用中性点会有什么问题吗?此外，如果说这个逆变器有显著的功率(比如3-7kw)，难道这不是实现120-240Vac输出的最经济的方式吗?谢谢。
这根本不是问题，应该完全按照您的设想工作!
我感谢你的耐心和友好的回复。经过大量的网络搜索和一堵又一堵的砖墙，我一直在努力寻找最经济的方法来建造一个逆变器，它可以作为我的“容易断电的家”的应急备用电源&住在乡下。我也在考虑建造几个小的，希望能和谐地工作；当思考“一个人失去一切”，“几个人失去一点”时。尽管如此，可能比资源更有决心（也可能是明智的），并且在离开时间后重新进入电子行业——我发现您的网站非常令人耳目一新，感谢您的时间和帮助。
关于我最初的帖子：我真的不想做任何假设，我已经考虑了你的回复以及我关于使用直流电源中心点作为中性点的想法。您关注的是“高地视角”、“不稳定的浮动地面”还是更复杂的东西？
再次感谢。
你指的是哪一方？我想你指的是一个变压器作为负载，使用变压器输出交流侧和一个中心抽头将交流分为0-120-240V
很抱歉给你带来了困惑。我打算建造一个无变压器逆变器。在这样做时，我希望使用直流电源作为轨对轨220-240交流电源的电源，并使用与“中性点”相同的直流“电源”中点电位。在这样做的过程中，我将从“中性点”和任何一条输出线创建一个120Vac输出。如果这是可行的，那么我就不需要昂贵的变压器来生产230-240和120vac，更不用说电线更便宜了。这有什么意义吗？谢谢
好的，明白了，但对不起，不，我不认为直流侧可以分成两部分来获得中性点……因为交流输出将通过左/右MOSFET臂传导，相对于地线，我无法计算直流中点将如何响应这种传导
prashanth58in@gmail.com
先生，请原谅我打断一下，但有一个非常优雅的解决方案，可以为低压电子设备供电，电压在100伏到250伏之间，如果你仔细研究的话，可能还会更多。您所要做的就是根据您的要求，在任何安培(0.5 a至2A)范围内找到任何货架上的SMPS单元12或15，这些单元应该足够为此类电路提供高直流电压。你要做的就是把直流直接连接到交流电压上。只有非常罕见的情况下，你会得到一个单一的二极管在这样的Smps，即使在这些情况下，你只是反向输入极性和单位将功能正常。对于这些应用程序来说，这是一种更优雅、更简单的非加热方法。
对不起，Prashanth，我想我没有正确理解你的想法？请解释您电路的主要目标是什么，以及应如何实现？
你好亲爱的先生,
这是非常有用的信息。长官，我有30块太阳能电池板。每个面板有60伏直流电和60瓦(1A)。我串联了5个面板。这些有300vdc 1A。
因为我有30个太阳能电池板，所以我有6个300vdc和6安培的阵列。请根据我的太阳能面板为我建议一个合适的电路。在我使用电路之前，但我不满意。
谢谢Abubakar，
您可以使用300 V直流输入尝试以下简单的H桥设计
对于振荡器，您可以尝试实现以下设计，
您好Swag新年快乐，先生我用所有组件完成了3kva的构建，我现在的主要问题是频率和PWM
我有4KHz的交流输出频率，电压下降，在每个负载适用于它。先生，我现在真的需要你的帮助。
你好，摩西，请检查没有集成IC 555 pwm的逆变器。Ans请提供有关输入电压、电流、低压侧mosfet栅极平均直流（带pwm，不带pwm）、负载容量等的所有详细信息
先生，想要一个只涉及N通道mosfet的电路。同时请告诉我4个mosfet是否能产生5000w的逆变器，并使负载达到最大。如果他们不能坚持4
最大5000w，你如何在h桥系统上添加mosfet ?
埃文斯，对于N频道，你可以尝试以下链接
//m.addme-blog.com/simplest-full-bridge-inverter-circuit/
你可以使用IRF3205获得5kva
您好，先生，需要使用多少irf3205 mosfet？我可以使用IRFB4137PBF来构建3-5 kva变压器逆变器吗
Aanu，您可以在每个通道上使用4个MOSFET
你好
有两个电阻器没有值。与最左边的B547底座相连的。
请问他们的价值观是什么？
您好，您可以使用1K的电阻…
你好，先生，我想你没有收到我上周发给你的信息，我能够完成整个桥方设计，我有最优的负载结果，我用25w灯泡测试它，60w灯泡加上100w灯泡，没有热IC或fet，但我现在的问题是，我注意到电压下降，当负载被施加到它上时，我应用PWM阶段作为输出电压调节器，ic2453开始加热时，负载连接到它，但一旦我删除ic 555和BJT晶体管仍然连接到它，它工作良好，没有加热的ic2453。所以请工程师我需要你在这方面的帮助，我该如何解决这个问题?谢谢你！
Moses，将12V电源通过100欧姆的电阻与IC的Vcc连接，并在Vcc和IC的接地引脚上连接100uF的电容，也将二极管穿过Vcc和IC的接地，二极管的阴极指向Vcc。这可能有助于纠正IC的发热问题
Irs2453D。计算机断层扫描。Rt kya hai
用于设置输出频率的电容器和电阻器
你好，先生，
我已经删除了PWM ic 555和运算放大器集成电路负载指示我,我得到了最优的结果,和我生活,工作一个小时,看看是否会有任何加热场效应晶体管或集成电路,但没有热量,我开始通过应用一个25瓦灯泡,ic irs2453立即开始加热和燃烧,我再试一次,第二次燃烧。先生，请引导我，我需要你的帮助，谢谢。
你好，摩西，
使用4N沟道的全桥电路总是很难优化，因为它涉及MOSFET周围的复杂电路。您可以尝试以下经过测试的设计：

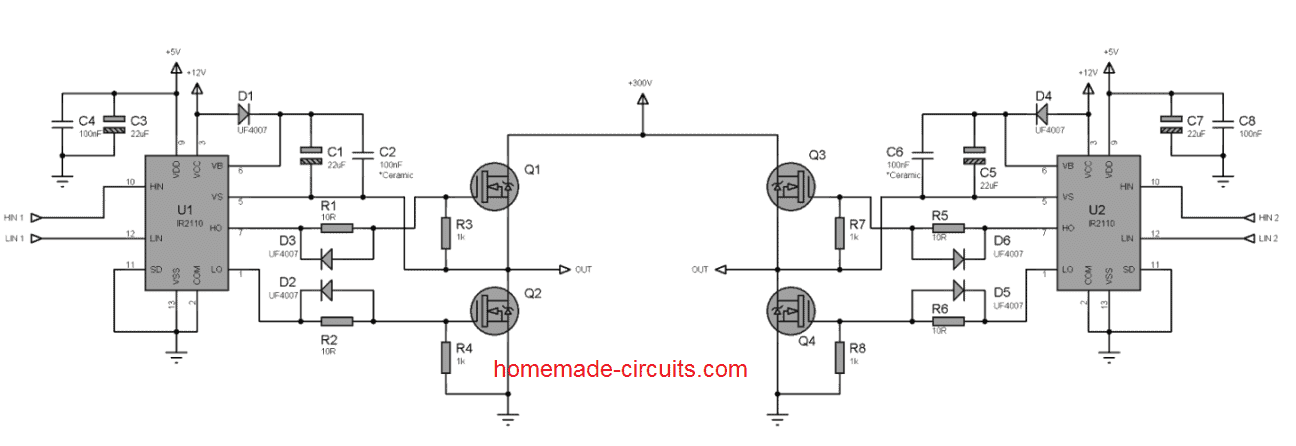

//m.addme-blog.com/wp-content/uploads/2018/12/IR2110-3.png
它使用两个半桥而不是全桥IC，但MOSFET配置是相同的…这里的电容使用22uF，所以你也可以尝试使用22uF并检查差异。为了安全起见，将一个40瓦的灯泡串联到mosfet的漏极上
Hi Eng Swag我完成了3kva，但我有一个问题(1我应用310vdc，我有160vac输出，如果我用万用表测试它，但如果我使用模拟表，它不会移动。
你提到了反向二极管，我在哪里修理它。先生，请帮帮我
摩西，你必须首先建立基本的无PWM全桥方形设计，并获得负载的最佳结果。接下来，您必须在示波器上单独检查PWM IC 555/运算放大器响应，一旦确认，您就可以进行最终积分和结果。
先生，我是摩西，图中的1uF/25V，是电解液还是陶瓷电容器
严格地说是非极性的。
美好的一天同上。,请我不知道为什么我一直都在这里下载的所有电路变压器降低逆变器不工作我只是尝试另一个现在不工作请先生我需要你的帮助非常重视我的230 v直流电池银行请帮助我。
您好，John，这里介绍的所有概念都很完美，都是根据数据表绘制的，顺便说一句，这些不是为新来者准备的。它适用于了解逆变器所有基础知识并知道如何排除故障的高级用户。
没有一个复杂的电路可以工作，除非它是按阶段建立和确认的，并有适当的理解。
如果你认为仅仅通过连接部件就能开始工作，那么我很遗憾它永远不会以那种方式工作。
您必须首先尝试使用所示IC IRS2453的基本全桥逆变器。一旦你确认了工作，我们就可以开始了。
顺便问一下，到目前为止你试过哪一个，你是如何测试各个阶段的?请描述一下，我帮你解决!
早上好先生，工程师请帮我看看12v电池自动充电器的电路图，我想用15v的变压器。当电池是9v时，它开始充电，当充满电时停止充电…谢谢
阳光，这个网站有很多12V自动充电电路，你可以很容易的通过搜索框找到它们。
先生，谢谢你的最新消息。但我需要逆变器及其操作的特殊教程，因为我是一个电子学的学生。
我连接IRFP260N MOSFET
我完成了这个电路，它工作了，谢谢你，先生
很高兴它成功了，祝贺你！
先生，我完成了无变压器电路，但这里有一个问题2SK 4124 MOSFET不在我的本地区
我可以为这个电路使用igbt吗
Indranil，如果您的电源输入为310V DC，那么您可以选择任何500V mosfet或IGBT，但我建议您首先使用mosfet。记住这里涉及三个阶段，所以在将它们集成到一起之前，确保使用示波器分别构建和测试它们。
谢谢你先生
不客气！
谢谢你的回复，你会收到我的回复。
我可以使用ct=1000uf和rt=100k吗
1000uF太大，可能无法获得50Hz或100Hz的频率，如果您能用一些实际的和错误的测试它会更好。
好啊
我能在交流水泵中使用这个电路吗？请指导我
是的，你可以！
你好亲爱的swag先生，我完成了3 kva无变压器电路，但面临两个问题1，ic 2354d过热12和15伏都试过2次有150伏输出如何分相获得220伏输出输入为230伏直流Rt为470欧姆CT为100 nf 104请指导我
谢谢
你好，古拉布，我很高兴你能完成这个项目。
如果你的集成电路变热，确保使用12V作为集成电路的Vcc，并确保在mosfet上连接了反向二极管。
输出电压将取决于根据PWM RMS选择变压器的方式。有关更多信息，请阅读以下帖子：
//m.addme-blog.com/inverter-voltage-drop-issue-how-to-solve/
您好，是的，我按照5 kva的原理图完成了，但通过太阳能电池板提供220 v dc，从太阳能电池板提供240 v dc。我得到160 v ac，第二个ic 2353 d变热。
Vcc和地之间的电压是多少?确保它不超过15V或12V，最好也连接一个1000uF电容在这些引脚。
您好，亲爱的swag先生，在向您提问之前，我进行了全面检查，所有内容都符合scheematic，但我仍然面临两个问题：第一个ic变热，mybe发生这种情况，第二个是150 v ac，而我直接从s，面板提供240 vdc，因为我试图通过ur电路从s，面板直接制造ac220，请指导我如何才能得到220伏交流电的结果
谢谢
你好，古拉布，
你能告诉我你是如何将IC的面板电压转换成15V的吗？
为了从SPWM电路获得220V，你必须提供310V直流输入到mosfet桥。220V输入只能产生150V左右的输出
先生，我用10 k 10瓦电阻和15 v 2瓦齐纳作为ic现在我得到了220 v ac的答案我必须给310 v输入作为你的答案谢谢你我稍后尝试然后告诉你
好的没问题！
你好，先生，我想用sg3525替换irs2453d，可以吗?这是可能的吗
你好，Gulab，抱歉，这可能不可能，因为irs2453d是一个全桥驱动，而SG3525是一个推挽驱动
先生，非常感谢您的指导
你好
我做了3KVA无变压器逆变器。最初我有问题，IRS2453D不会振荡，一旦我接地引脚no。它开始振荡。现在我的问题是，我得到的输出是方波，而不是需要的正弦波。你能给我什么建议?对于Ic的供应，我使用了一个小的12v 1安培SMPS，其主要我连接到160V直流输入，作为它的通用输入，它工作良好。你对此有何评论?
是的，针脚5，即关闭针脚需要接地，我很快会更正图表。
为了得到正弦波PWM，你必须实现图中所示的一切，从opamp, IC 555阶段到低侧BJT连接....你必须逐阶段地检查和验证每一个阶段。
先生，我的逆变器ic是sg3525。我可以将sg3525的引脚6（RT）连接到ic741的引脚3，并将lm555的输出连接到ic741的引脚2，同时ic741的输出连接到bjt/FET，将其转换为纯正弦波逆变器吗
abioye，你必须展示一个示意图，使我能够快速理解它…如果可能的话，画一个示意图并发送给我的电子邮件地址…
Swagatam先生你好,
我需要将电路扩展到一个合适的MPPT优化器。
你好，Lubos，这将使设计更加复杂和庞大。
我们需要设计一个1KVA无变压器逆变器，我们可以知道电路的规格吗
规格仅取决于mosfet额定值和输入电源额定值，可根据用户喜好进行调整。
该IC基本上使用12V直流电
正如最初的请求提到，普锐斯仍在生产，但200 VDC 120VAC逆变器没有。我是一个电脑极客和摄影师，在建造这类设备方面没有经验或专业知识。Is there anyone out there who would be willing to build this for $100 to $300+/- and I’m probably not the only one who would be willing to pay to get this. Thanks for any help.
谢谢你有趣的反馈，戴维斯，我希望有人会读这和回应你的要求。
嗨，有趣的文章，有没有人有兴趣开发一个4千瓦的单相高直流电压输入。。800伏直流电。必须离网我公司明年需要6000台以及1000台3相机组相同的输入
在未来4-5年内，我们将需要大约200000台
请直接通过我的邮箱联系我neil@uk-esc.com
嗨，谢谢你的提议，我已经给你发了一封电子邮件来了解更多关于规格的信息。
先生
实际上，我正在根据你们的电路设计3kVA无变压器逆变器，有160v直流输入和230v输出。现在需要15v直流电源来操作555、741和IRS2453 IC。现在我的问题是，如何从160v DC输入向IC提供15v DC。
Prashant，您必须按照我之前的“48V逆变器”链接中的建议进行操作…BC546使用MJE13005，电阻器使用10K 5瓦，齐纳使用12V齐纳，而不是48V齐纳，您将为其提供160V电压，并在发射极侧获得12V电压…使用连接的负载进行测量
我可以直接将6RI100E-080整流器连接到230v交流电源以生成直流电源吗？
是的，你可以，但要确保负载电流远小于整流额定电流，反之亦然....
3 kva逆变器存在一些相关问题。
1.在满载时，只有4个mosfet就足够了，或者需要更多!
2.运放需要负电压，那么如何产生负电压呢?
3.直流电压为160v，555和741需要15v。那么如何生成它呢？
4.10k预设罐组的值是多少？
5.电路图中显示了mje13005。那么它在这个电路中有什么用途呢？
1） 每个通道上mosfet的总电流必须高于输出最大电流，您必须从数据表中进行验证，顺便说一下，我已经在文章中提供了mosfet的详细信息。
2) IC 741将不需要双电源，只是确保泄漏或偏移电压从引脚#6被适当地阻止，附加的3V齐纳应该能够做到这一点。
3)用于ic的12V可以通过使用发射极跟随器设计来实现，如下所示的48V逆变电路:
//m.addme-blog.com/48-v-inverter-circuit/
对于160V的10k替换为100K, BC546替换为TIP122，齐纳可以是12V齐纳
4） 10K预设为普通预设，使用优质的多圈预设。
5） MJE13005是错误显示的，请忽略它。
亲爱的先生，
在48v直流ckt中，如果没有交流电源，变压器侧如何应用220v交流?
对不起，我不明白你指的是什么？
220V是变压器的输出，48V是电池的直流，希望你现在明白了!
亲爱的斯瓦加坦先生，
我定期观看，尝试学习和享受您的信息网站。
我想做一个50v直流600w逆变器，使用mosfet全桥和无中心抽头变压器。
我计划使用2个LM5109、半桥门驱动器和4个mosfet STP80100，以及一个变压器。
关于LM5109，半桥门驱动器，我需要知道在引脚2和3处提供的输入。请你给我这个信息。
谢谢你，亲爱的穆斯塔法，
您可以使用任何标准IC 4047振荡器电路，并使用其两个输出为半桥驱动器IC的引脚#2/3馈电…但请记住，第二个桥IC应使用来自IC 4047的反相信号馈电…这可以通过使用NPN BJT级或使用非门来完成。
你太好了，先生。
我已经使用了你的一个ckt，纯正弦波逆变电路使用IC 4047，馈电4047 otputs LM5019全桥半桥栅极驱动，Q到左顶，Q不到右顶，Q到右低和Q不到左低。
在这种安排中，我如何添加电压反馈控制以获得稳定的输出?
您可以将以下概念添加到低压侧mosfet栅极，以获得恒定输出
//m.addme-blog.com/automatic-output-voltage-regulator/
但一定要有正确的理解。
顺便问一下，你用的是哪个4047电路??
亲爱的先生：，
非常感谢您的友好和快速的回复
我已经发邮件给homemadecircuits@gmail.com，我计划使用的原理图，利用您的4070(错误地提到它为4047)振荡器电路，555 ic产生pwm的正弦波，作为LM5109的输入，x 2 nos门驱动器控制一个全桥mosfet逆变器;还有输出电压调节原理图。
请纠正我的错误，在附件的电路中，我已经结束。
如果您能在您的网站上发布经过提炼的电路，我将不胜感激。
亲爱的穆斯塔法，除了以下几点外，线路是正确的:
低侧mosfet使用1K电阻，否则稳压电路将直接短路IC输出。
与1K电阻平行放置1n4148二极管，阴极朝向IC，阳极朝向栅极
我希望您只使用4047级，而不使用较低的PWM级，因为它不是必需的。
顺便说一下，你在图中使用了4047电路而不是555/4017电路，这是正确的，也是推荐的设计
其余的看起来都很好。
嗨Swagatam,
我想知道是否有任何参考图，使andj V和ps使用50伏左右的直流输入，其未知的安培数，所以我希望它（ps）作为最大可能的V和A的来源。我在当地电子商店找不到晶体管LM317HV或KD718，我只有IRF540和530，还有555。
嗨，Tubagus，你可以试试下面的概念
//m.addme-blog.com/100-amp-variable-voltage-power-supply/
嗨Swagatam,
谢谢你的帖子！因此，我无法满足电路要求，即fed输入直流电源必须等于所需的输出峰值电压电平。所以，如果我对使用变压器设计感兴趣，你能告诉我你以前的一个项目，我可以研究吗？作为另一种选择，我想知道使用Vicor V300A48C500B模块将200 VDC转换为48 VDC是否更容易（尽管可能更昂贵），然后将48 VDC转换为现成的48 VDC（太阳能？）逆变器。谢谢你的帮助！
谢谢你，拉尔夫，
你提到了200VDC，你可以用这个直流来操作上面的逆变电路。200V可能略高于所需的160V规格，但它可以通过适当地调整与IC 555相关的PWM壶进行调整。顺便问一下，你能说明一下这个200V直流电源是来自电池吗?
如果你认为一个现成的选择会更好，你可以继续它，因为这将节省你做这个复杂的设计和所有的艰苦工作。200V到48V的转换器可以，但它可能会导致一些不必要的功耗，并在这个过程中浪费宝贵的瓦特。
