本文详细介绍了一种自动水流控制器定时器电路，它按设定的预定时间顺序对阀门机构进行开关操作。这个想法是约翰·克拉克先生提出的。
技术规格
我已经看到了你的网站和设计，并想知道你是否可以帮助我试图设计用于控制淋浴时的水流。
我想要实现的是，
使用水流量传感器，当水开始流动时，计时器被触发，并开始倒计时约2分钟。在此之后，控制阀关闭供水，保持关闭8分钟。在此之后，控制阀重新打开，系统重新启动。
理想情况下，两次将是可调的。
非常感谢您可以给予的任何帮助，或者如果您可以指出我的位置。
亲切的问候
约翰
该设计

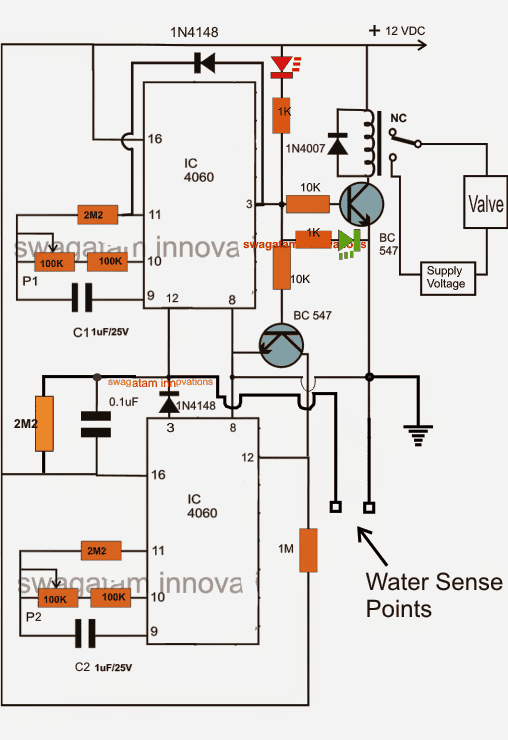

使用阀门定时器电路的所提出的水流量控制器电路可以通过使用简单的两个级可编程定时器设计来实现，如上图所示。
我们已经讨论过了可编程定时器电路在我以前的一个帖子中。这种设计中也使用了相同的概念。
参考上面的图，我们可以看到使用彼此耦合的ICS 4060的两个相同的定时器级，使得当上模块完成计数时，触发下部的触发，并且序列从上计时器延续到较低的位置，序列不一致上计时器模块。
这个系统的功能可以理解为:
怎么运行的
当电源接通时，电路保持关闭，因为上IC的引脚12没有进入地面启动计数过程。
然而，瞬间水在显示屏上引入“水感应点“上层IC的引脚通过这些传感导体产生地电位，并立即启动计数过程。
初始化开始于低针3上的上IC，红色LED现在亮表明开始计数过程的系统。
适当调节P1、C1约2分钟后，上层IC完成计数，用高逻辑还原其引脚3，通过所连接的BC547驱动级瞬间触发继电器。继电器发出咔嗒声，使水阀机构发挥作用。
绿色LED同时亮起，确认继电器和阀门的上述激活。
Upper IC的PIN3的高也确保IC锁存本身并停止计数时间，这由二极管通过跨越上IC的PIN3和PIN11连接的二极管实现。
上述讨论的高从上IC的引脚3同时触发下BC547进入导通，这反过来接地下IC的引脚12，确保触发信号到下IC。
下面的IC现在开始计数，直到8分钟过去，这段时间可以通过调整模块的P2/C2来适当设置。一旦这个设定的周期过了，下层IC的引脚3就会升高，“踢”一个触发脉冲到上层IC的引脚12，上层IC对这个响应，并立即将上层IC复位到它的原始状态，因此它开始计算它规定的2分钟插槽。
上述过程从继电器和阀机构切换，为水再次流动的阀机构再次流动，直到2分钟通过并且循环重复，但只要水传感点仍然留在水含量。
亲爱的Swagatam，
我需要一个电池充电器与工作转换226VDC到12VDC在20到25安培。请帮助我设计这个类型的电池充电器我有400 Aph电池。在你之前的博客中，我读到220伏直流到交流逆变器做这个逆变器与226伏直流和1KW太阳能发电厂的太阳能电池板工作。
亲爱的穆罕默德，
您可以尝试以下设计，这将完全适合您的应用需求：
//m.addme-blog.com/2014/06/smps-2-x-50v-350w-circuit-for-audio.html
你好先生，
我想为喷泉制作电路。
它的工作原理是，开关开着它会工作30分钟30分钟后关闭，然后关闭。
我怎样才能让它帮助我。
您好，30分钟，然后关闭，您可以使用任何一个拍摄定时器电路，或基于IC 4060或IC 555的单稳电路，并为您的要求使用它。
您可以使用此页面的第一路电路
https://www.homemade-circules.com/p/ic-555-calculator.html.
在引脚2和正端连接一个10k，在引脚2和地连接一个1M，还连接一个4.7uF电容并与1M并联。
然后计算30分钟的R / C值一次拍摄操作。
Pin3可以配置一个继电器
我发现上述物品有关水流量计计时器的诱人。这正是我一直在寻找在我的淋浴时使用的东西。似乎你已经钉了我想要的东西。但是，我没有电气天赋，也希望有机会从你那里购买这样的设备，或者你知道我可以在哪里购买一个是王牌的东西。谢谢你。
我很高兴你发现这个概念有用，但是由于我们不再制造电子产品物品，我们可能很难为您提供该项目的组装产品。
