这篇文章介绍了一对简单的LED强度控制电路，可以为特定的相关应用进行适当的配置。这个想法是由昌德先生提出的。
技术规格
我想让你设计一个非常简单直接的电路。这将作为一个独立的功能，在一个设备，我正在工作。我的要求是-
1.一行12个显示器(1个7段类型x 12)
2.带旋钮的电位器分别控制每个显示器照明（在所有12壶旋钮中）。每个旋钮为个体显示器增加或减少0到9的强度值。
3.单独的3行显示（1个七个段x 3）。功能保持与上面的点数2保持相同。
请告诉我该电路的成本以及原理图。
谢谢
Chand Sharma.
该设计
可以如图所示学习所提出的LED强度控制器电路。

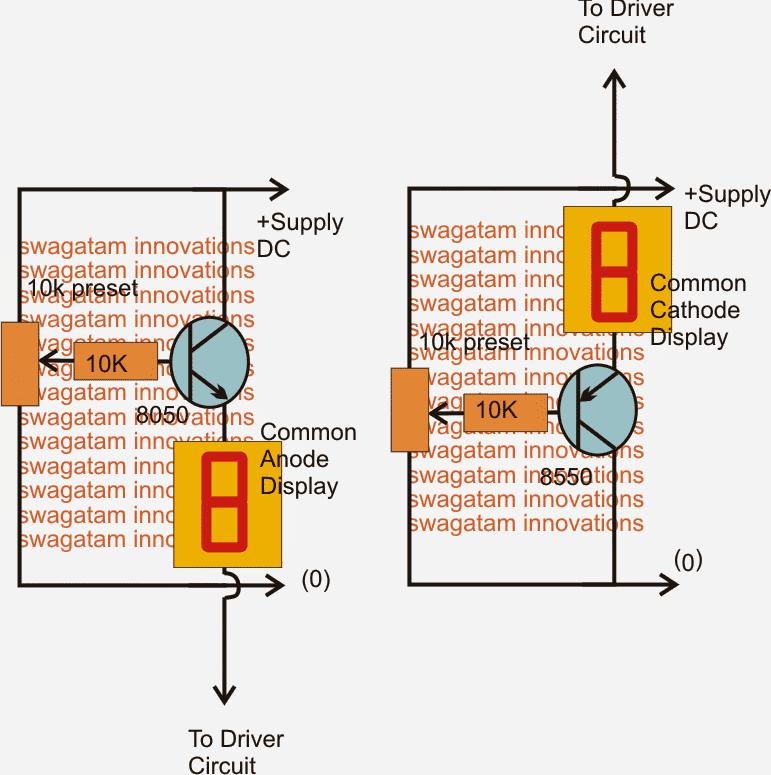

可以看到两个图，左边可以用来控制普通阳极型显示器，右边可以用来控制普通阴极型显示器。
该设计基本上是一个普通的集电极BJT电路，相关晶体管的基电位按比例传递到它们的发射极基端。
因此，通过改变它们的碱基的电位，发射极电位也与0V到最大电源电压电平（-0.7V）的范围成比例变化。
以下每个LED强度控制器模块可用于所提出的7段LED显示控制应用。预设可以用罐代替，并且它的表盘适当地校准，以使预期的不同照明通过0到9的范围。
我可以用这个电路来暗25个3-3.2v 150mA串联的led灯吗?
是的，你能做到…
左侧电路不工作
在右侧电路工作，但100K电位器燃烧（嗅觉和烟雾）。
哪一种电路适合降低和增加连接在无变压器电源中的25个150mA LED串的强度?
这两个电路都是完美的，你肯定在你的装配中做了不正确的事情。
你能设计一个电路，计数脉冲和控制12或更多的红色led的亮度作为结果吗?输入是一个正弦波，将根据发动机转速变化，低转速=低强度，高转速=高强度。这可以用pwm实现吗?
谢谢，威廉
您能否提供有关您要求的更多详细信息，
我猜脉冲计数器是为了识别发动机的速度，所以它应该是一个频率计数器或仪表的形式。
在我看来，仅仅通过判断LED的亮度，可能很难理解相应的发动机转速，所以它应该以条形图的形式，其发光二极管的数量将直接提供所需的信息。
是的，一个脉冲计数器来测量发动机速度但不是作为条形图，这是一些“效果”闪电......如果一个人可以用电位计调节亮度，只需适合精致的调整，这将是完美的......
好的，为了得到一个亮度控制相对于引擎速度，你可以试试下面的电路:
//m.addme-blog.com/2012/05/make-this-simple-tachomet-circuit.html.
M1可以被移除，并用NPN晶体管代替，其规格将取决于led的类型和瓦数。
基极到R8，发射极到地，led连接在这个晶体管的正极和集电极上
R3可用于调节LED的亮度范围。
也可以包括M1以测量在输入时馈送的频率或脉冲
耶!谢谢你！
我想的东西,因为我的车是柴油我没有火花塞但是我有一个“w”终端输出正弦波的交流发电机直接与发动机转速成正比,电路是否需要额外组件的输入工作在这种情况下,我是否应该放置一个二极管来矫正正弦波的正半部分，以得到脉冲而不是极性交替的波?
波形可能不是至关重要的，您可以集成可能与发动机速度成比例的任何源，因此不需要二极管，因为它不会对结果进行任何差异，只需将输入馈送到所示BC547晶体管的基础上的输入。为实现最优化的结果调整锅。
你好Swagatam！我没有其他手段联系你，但是，我有一个蓝牙模块，我想为更高的动力交换，与传输强度有关，但是现在安装在设备上的那个没有相同的引脚正如我订购的那个，只需将电路板连接到新模块上的相同引脚，而不是直接焊接它？
你好，威廉，这可能是最好的联系我的地方，因为我从来没有错过评论。但我可能会错过一封邮件。
至于蓝牙引脚，我很抱歉，我对不同型号的规格并不是很确定，您可能必须查看公司提供的数据表或附注。
但是，我个人认为这些应该是所有模型的一个标准格式，以便为用户保持简单而麻烦。你可以谷歌同样完全确定
我有点小心翼翼地摆弄了蓝牙模块，但似乎有两个不同的形状因素或三个不同的形式因素，它们似乎至少有可能被连接为一个简单的串行端口，只需要尝试看看如果它有效，使用电线而不是适配器板的上行程序是我可以将位于更好位置的天线比今天更好的位置......如果你在William Dot Lantz @ Gmail Dot Com发给我一封电子邮件，我可以寄给你一个设备的图片，你可以看到我的意思......喜欢，谁将电路板天线夹在两个多层PCB之间，其中有地面飞机？这就像用盾牌包裹整个天线......： -
我认为你玩弄天线的想法可能行不通，因为蓝牙与普通的射频发射器完全不同，这些都是与高频、高度复杂的数字编码波有关，它们有专门计算的参数，如果你试图修改天线，它可能会导致损坏电路或完全衰减的传输。
在现有的PCB中所做的是绝对按照某些严格的指导方针，我认为这是不应该被打扰的。
我的电子邮箱是admin @ homeade-circuits.com
