本文全面地解释了一切关于如何阅读和理解电容代码和标记通过各种图表和图表。这些信息可用于为给定的电路应用正确地识别和选择电容器。
由Surbhi普拉卡什
电容器代码和相关标记
诸如它们的电压和公差以及它们的值的电容器的各种参数由不同类型的标记和代码表示。
其中一些标记和代码包括电容器极性标记;容量颜色代码;和陶瓷电容器代码。
在电容器上做标记有各种不同的方法。标记的格式取决于电容器的类型。
组件的类型是所使用代码类型的决定因素。
决定编码的元件可以是表面贴装、技术、传统导线或电容器介电元件。另一个决定标记作用的因素是电容器的大小，因为它影响电容标记可用的空间。
EIA（电子行业联盟）也在提供标准标记电容器的标准化系统方面发挥了至关重要的作用，该系统可以遵循行业中的标准。
电容器标记的基本知识
如上所述，在标记电容器时，有各种各样的因素和标准。
制造特定类型的电容器的各种制造商都遵循基本或标准的标记系统，这取决于生产的电容器的类型和什么是最适合它的。
标记“µF”在许多情况下被简称为“MFD”。
MFD不是用来表示“MegaFarad”是一般的概念。
如果一个人对电容器使用的标记和编码系统有一般的知识，就可以很容易地解码电容器上的标记和代码。
电容器的一般标记系统有两种:
非编码标记:标记电容器参数最常见的过程之一是在电容器的外壳上创建标记或以某种方式封装它们。
这是更可行的，适用于大尺寸的电容器，因为它能提供足够的空间创造标记。
缩写的电容标记：
小尺寸的电容器不提供清晰标记所需的空间，在给定的空间中只能容纳少数数字，以便标记它并为其各种参数提供代码。
因此，在这种情况下使用缩写标记，其中三个字符被用来标记电容器的代码。
在这个标记系统和电阻的颜色编码系统之间有一个相似之处，可以在这里观察到，除了编码系统中使用的“颜色”。在这个计分系统使用的三个字中，前两个字代表有意义的数字，第三个字代表一个乘数。
如果电容器是钽，陶瓷或薄膜电容器，“Picofarads”用于表示电容器的值;如果电容器是铝电解质的情况下，“MicroFarad”用于表示电容器的值。
如果需要表示带有小数点的小数值，则使用字母“R”，例如0.5表示为0R5, 1.0表示为1R0, 2.2表示为2R2。
这种类型的标记可以观察到更常用的表面贴装电容器，那里有非常有限的可用空间。电容器使用的不同类型的编码系统是:
颜色代码:“颜色代码”用于旧电容器。目前，行业很少使用色码系统，除非在某些部件上很少使用。
公差代码：公差码用于一些电容器。电容器中使用的公差码类似于电阻器中使用的代码。
电容器工作电压规范:
电容器的工作电压是其关键参数之一。这种编码被广泛应用于各种类型的电容器，特别是有足够空间写字母数字编码的电容器。
在其他情况下，电容器是小的，没有可用的字母数字编码的空间，没有电压编码，因此任何人处理此类电容器必须特别小心，当他/她观察到任何类型的标记没有在存储容器或卷轴上。
一些电容器，如钽电容器和SMD电解电容器使用由一个单一字符组成的代码。这种编码体系与环评所遵循的标准体系相似，也只需要很小的空间。
温度系数编码:需要标注或编码电容器的方式表示电容器的温度系数。在大多数情况下，电容器使用的温度系数规范是美国环境影响评估协会(EIA)给出的标准规范。但也有其他的温度系数规范被不同的制造商使用，特别是电容器，包括薄膜型和陶瓷型电容器。用来引用温度系数的代码是“PPM/ºC(百万分之一摄氏度)”。
电容器的极性标记
极化电容器需要有标记来表示它们的极性。如果没有给电容器提供极性标记，可能会导致组件和整个电路板的严重损坏。
因此，最谨慎的需要采取，以确保有极性标记的电容器时，后者是插入到电路。
极化电容器换句话说是由钽和铝电解质制成的电容器。电容器的极性可以很容易地确定，如果他们标有“+”和“-”。最近在工业上流通的大多数电容器都有这种标记。另一种可用于极化电容器，特别是电解电容器的标记格式是用条纹标记元件。
条形标记表示电解电容器中的“负极”。
电容器上的条纹标记也可以伴随着指向铅的负侧的箭头的符号。
这是当轴向版电容器是存在的，电容器的两端由铅组成。铅钛电容器的正极引线由电容器上的极性标记表示。
具有指示标记的“+”标志，极性标记在正极附近标记。在新电容器的情况下，将附加的极性标记放置在电容器上，以表示负极的铅短于正极。
不同类型的电容器及其标记
电容器上的标记也可以通过在电容器上打印来完成。这对于电容器来说是如此，该电容器提供足够的空间以打印标记并且包括薄膜电容器，盘陶瓷和电解电容器。
这些大电容提供了足够的空间来打印显示容差、纹波电压、值、工作电压和任何其他与电容相关的参数的标记。
各种类型的铅电容器的标记和代码之间的差异非常短缺或边际;但是，这些差异数量很多。
电解电容器上的标记引线式电容器有大尺寸和小尺寸两种规格。但是大型的带铅电容器更为丰富。
因此，对于这些大电容器，可以详细地提供诸如值等的参数而不是提供缩写形式。
另一方面，对于容量较小的电容器，由于空间不足，参数以缩写代码的形式提供。
可以在电容器中通常观察的标记的示例是“22μF50V”。这里，22μF是电容器的值，而50V表示工作电压。杆的标记用于表示指示负端子的电容器的极性。
铅钽电容器标记:“Microfarad (μ F)”单位用于标记铅钽电容器的数值。在电容器上观察到的典型标记的一个例子是“22和6V”。从图中可以看出，该电容器的电压为22µF，最大电压为6V。

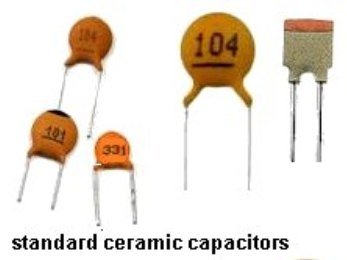

陶瓷电容器的刻痕:陶瓷电容器的刻痕在本质上更简洁，因为它的尺寸比电解电容器更小。
因此，对于这种简洁的标记，采用了许多不同类型的方案或解决方案。电容的值在“Picofarads”中显示。可以观察到的一些标记数字是10n，这表示电容器是10nF。以类似的方式，0.51nF被标记为n51。

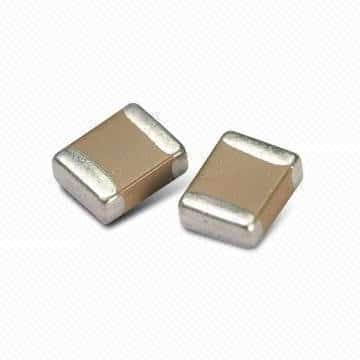

SMD陶瓷电容器的代码:表面贴装电容器等电容器体积小，没有足够的空间进行标记。
这些电容器的制造是这样一种方式，任何类型的标记是不需要的。这些电容器被装载在一个称为拾取和放置的机器中，从而消除了任何标记的需要。
贴片钽电容的标记:与陶瓷电容器相似，钽电容器没有可以观察到的标记。
钽电容器只包含极性标记。这是为了确保电容器在电路板上的正确插入。
标记格式包括三个数字通常用于具有足够可用空间的电容器，例如在陶瓷电容器中是明显的。
条形的标记可以在一些电容器中观察到它们的一端表示电容器的极性。
标记的极性是重要的，以识别和检查电容的极性，因为电容器的破坏可能发生，如果极性是未知的，一个人把它放在反向偏置，特别是在钽电容的情况下。
最重要的是，人们可以识别，读取和检查电容值。
由于有一系列的电容器可用和他们不同的编码和标记系统，这是典型的，对这些标记和编码的基本理解是有一个个人，以便适当地应用到各自的电容器。
个人可以确定电容器的价值与实践和经验，只是通过几个例子提到这里是不够的。
电容器色码图
