本文讨论了一个简单的超声波声音传感器报警电路，可以适当地设定用于检测高于正常人类收听能力的声压，这可能在20 kHz和结束。
超声波概念
甚至在通过诸如蝙蝠，海豚和类似的其他生物的少数动物物种在这个星球上存在于这个星球之前，可能发明了超声波或超声波声波。这些基本上用于定位远处物体，这可能是这些动物的潜在猎物。
通过振动存在于前部的潜在猎物中的这些动物中存在的特殊器官来发射信号，因此该生物能够通过通过反射的波判断其确切的位置来定位猎物，并且能够追捕它们。
人类可以很晚发现超声，但在这里我们将研究如何制造简单的超声波检测器，用于检测正常人耳听不到的这些高频信号。

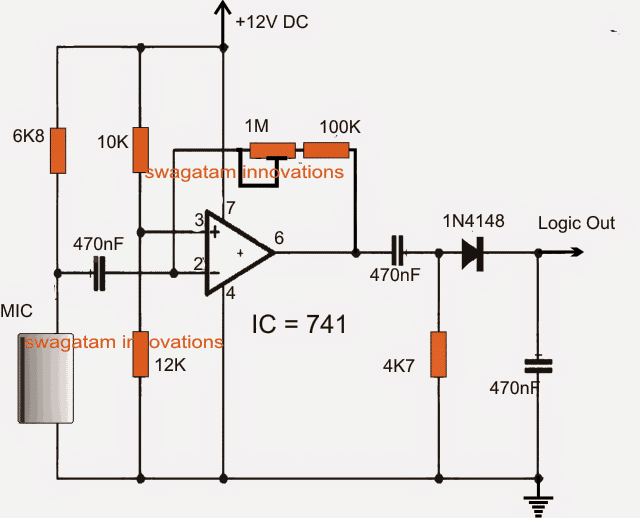

电路图
以上图示出了基于简单的IC 741的超声声声传感器报警电路。
这里使用的检测装置是普通的驻极体冷凝器MIC。麦克风输入被馈送到IC引脚＃2的反相输入。
怎么运行的
Pin#3 of the IC is appropriately clamped to a suitably selected reference voltage with respect to the pin#2 of the IC.
还可以通过输出的1M预设和IC的反相输入来看到馈电链路。该反馈链路使IC工作如高度敏感的反相放大器。
因此，MIC被设置为检测可能自然地从任何相关源自然发射的超声波脉冲，例如当电视，DVD播放机等的电子仪器接通时，或者感测到附近的移动呼叫。汽车点火也可以通过警报进行电路触发。
可以通过调节所示的1M预设来设定电路的检测增益或灵敏度范围。
当通过MIC感测超声波范围的高频声音时，导致高逻辑脉冲，以在IC的销＃6处产生适当的尺寸，并通过由第470NF系列耦合电容器组成的输出配置来整流相关二极管，电阻，电容滤波器设计。
高逻辑可以用作MCU电路的输入，或者仅用于驱动继电器驱动器级。
我可以把一个LED放在输出吗？我应该使用什么电阻？tnx ^ _ ^
是的，您可以，最好是通过晶体管驱动器级
如何？
基于“逻辑”
发射器到地面。
并在收集器之间导致和通过1K电阻器
好日子先生
我有一个超声波模块（可用于Adruino）如何在正常电路中使用该模块来进行接近检测器。那可能吗 ？
如果是这样，你可以建议我一个电路，以便将此传感器模块用作接近传感器
谢谢
约翰
John，我目前没有足够的信息，所以不能暗示这一概念，但我会尝试调查并将细节作为一个新的文章作为一个新的文章，如果它是可行的。
亲爱的甜木坦仑
我可以用它作为蝙蝠探测器电路......？它们发出超声声。
我没有741 IC，但具有LM4558，LM358，TL082等......我可以使用这些IC的（半部分）......？
亲爱的Anil，这个电路是从另一个网站的推荐，所以我不确定它是否真的在指定的那样做这项工作，你可能必须用一些试验和错误确认它
输出将如何显示？
